Deflektor ventilácie: zariadenie, princíp činnosti,

Deflektor ventilácie je jednoduché zariadenie, ktoré umožňuje zvýšiť účinnosť systému o 20%. Chceme sa porozprávať o princípe fungovania, funkciách a typoch týchto zariadení, ako aj o tom, ako namontovať ventilačný deflektor s vlastnými rukami.

Deflektory ventilačných systémov

Zariadenie a princíp činnosti

Najskôr je potrebné zistiť, čo je deflektor vo vetraní, pretože rozsah pôsobnosti výrazne ovplyvňuje konštrukciu zariadenia. V prívodných a výfukových systémoch prirodzeného vetrania je deflektor nainštalovaný na vrchu výfukového kanálu, aby sa zvýšil tlak v dôsledku vytvorenia oblasti so zníženým tlakom.

Princíp fungovania zariadenia je založený na zákone Bernoulliho, ktorého jedným z dôsledkov je účinok riedenia vzduchu v prúde s premenlivým prierezom. Čím vyšší je prietok, tým výraznejší je pokles tlaku.

Venujte pozornosť! Preto vidíme, že kvôli vetrovej energii, ktorá vyfukuje potrubie, vzniká v oblasti jej hrotu relatívne vákuum, ktoré spôsobuje, že vzduchové hmoty vo vnútri potrubia smerujú nahor a vytvárajú dodatočný tlak.

Ak zoberieme do úvahy ventilačné deflektorové zariadenie, uvidíme niekoľko hlavných častí (variant TsAGI):

1. difúzor. Jedná sa o kus rúrky v tvare zrezaného kužeľa, ktorý je nosený úzkou stranou na rúre. Zvyšuje tlak v potrubí na špičke, čím zvyšuje tlakový rozdiel a aktivitu odsávania odvádzaného vzduchu prúdením vetra;
2. Dáždnik alebo čiapka. Slúži na ochranu kanálu pred zrážkami, úlomkami a inými cudzími predmetmi;
3. Vonkajší valec alebo kryt. Znižuje tok vetra a vytvára priestor v nízkom tlaku.

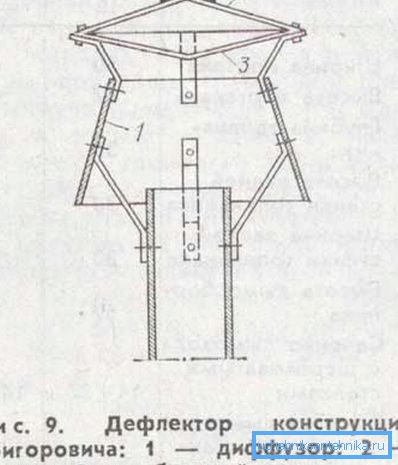

Vo verzii výstavby Gregoroviča uvidíme trochu iný obraz.

Štruktúra zariadenia obsahuje nasledujúce uzly:

1. difúzor. Tu vidíme ten istý zrezaný kužeľ, ale opotrebovaný na rúre má širokú stranu a časť tejto strany prekračuje časť špičky. Tento detail je tiež nazývaný "sklo", v takom prípade bude hlavou rúrky "spodné sklo";
2. Dáždnik alebo čiapka. Vykonáva ochrannú funkciu, ako v predchádzajúcom príklade;
3. Reverzný kužeľ. Je umiestnený pod kapotou so zhora nadol a slúži na zabránenie nahromadenia vzduchu pod dáždnikom, ako aj vytvorenie spolu s difúzorom zužujúceho sa prúdenia vetra nad koncovým uzáverom.

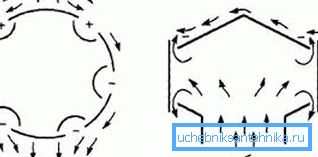

Venujte pozornosť! Vo verzii Grigorovich vidíme, že vyhadzovanie sa deje v dvoch smeroch: v smere inverzného kužeľa a v smere šírky difuzéra. Prietok pod reverzným kužeľom sa zvyšuje v dôsledku zúženia kanála, čo vedie k zvýšeniu tlakového rozdielu.

druh

Výber odvzdušňovacieho ventilu by mal byť založený na voľne dostupných odrodách a poveternostných podmienkach vo vašej oblasti.

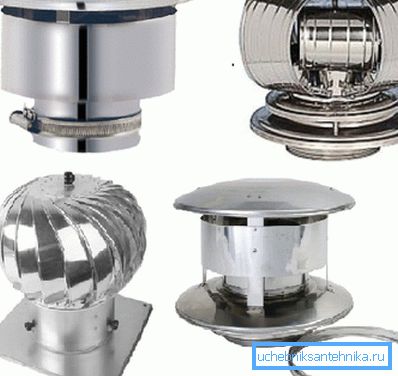

Zvážte najbežnejšie modely:

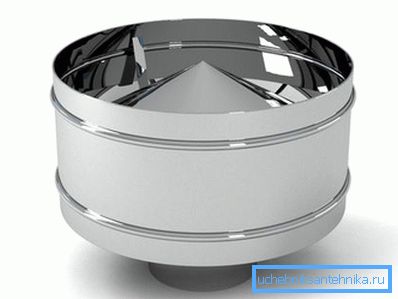

• Návrh centrálneho aerohydrodynamického inštitútu (TsAGI) je jedným z najpopulárnejších odrôd. Dizajnové prvky, o ktorých sme diskutovali vyššie;
• Model Grigorovič. Toto je možno najbežnejší typ deflektora v našej krajine iv zahraničí. Návrh je popísaný aj v predchádzajúcej kapitole;
• Design Astato open plate. Tiež veľmi časté a populárne kvôli jednoduchému zariadeniu a efektívnej práci;
• Rotary modely. Sú to zložité zariadenia s rotujúcou časťou a špeciálny systém čeľustí podporujúci túto rotáciu. Výraznou črtou je vyššia cena a efektívnosť.

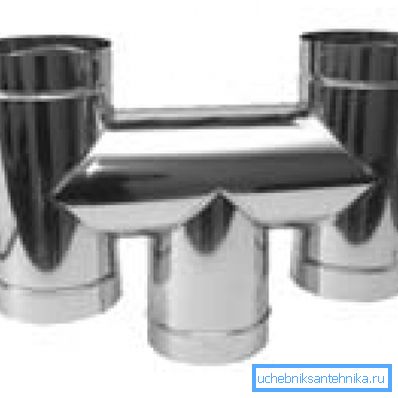

• H modely. Vyznačujú sa prítomnosťou dvoch deflektorov naraz na jednom konci;
• Deflektory, poveternostné vplyvy. Sú to rotačné dýzy s kýlom, ktorý prestavuje štruktúru v smere vetra tak, že jej toky padajú do systému otvorov a lopatiek, čo spôsobuje efekt odvodu plynu z potrubia.

Venujte pozornosť! Spravidla je výfukové potrubie zobrazené na streche. To vytvára rozdiel v gravitačných hodnotách tlaku vzduchu a tiež umožňuje, aby bol deflektor inštalovaný v priestore otvorenom vetra.

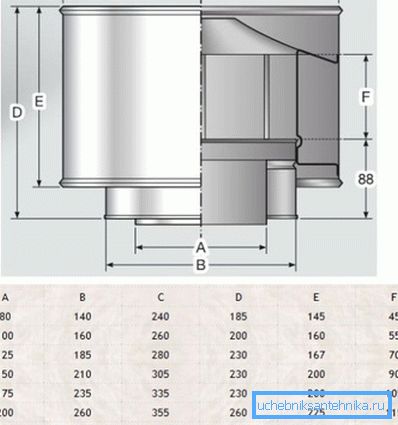

Okrem koncepcie zariadenia potrebujeme aj rozmery prierezov kanálov a valcov alebo ich pomer. Výpočet deflektora na ventiláciu sa vykonáva na základe týchto pomerov alebo sa vykonáva od začiatku pre konkrétne zariadenie.

Ak hovoríme o materiáloch, vo väčšine prípadov sú všetky modely vyrobené z dvoch druhov surovín: kovu alebo plastu. Najčastejšie sa používajú pozinkovaná oceľ, cín, nehrdzavejúca oceľ a hliník.

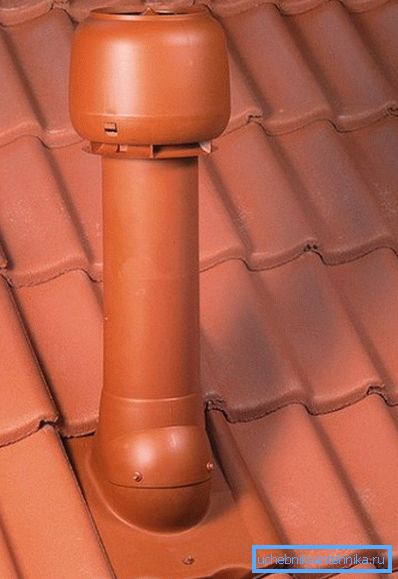

Plastový odvzdušňovací ventil má nižšie náklady, rôzne farby, ale bojí sa vysokých teplôt a rýchlo sa dostane do havarijnej situácie.

montážne

Pre tých, ktorí zakúpili deflektor, naše pokyny pre inštaláciu:

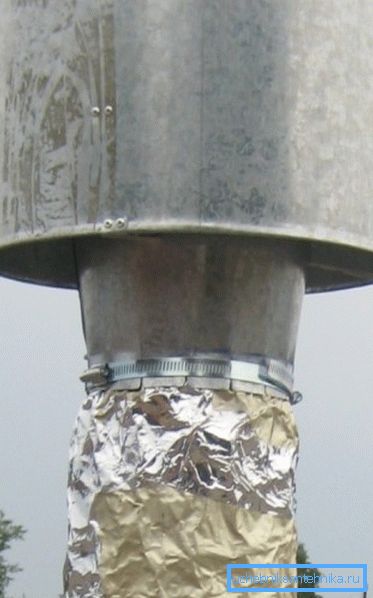

1. Vo väčšine modelov má zariadenie nižšiu trysku, ktorá sa nosí na potrubí a je upevnená svorkami, skrutkami alebo nity. Upnutie - najjednoduchší spôsob montáže;

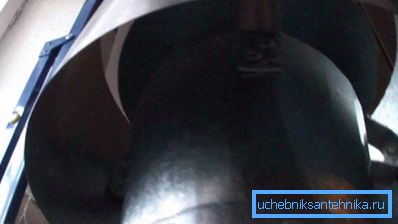

1. Rozprašovač na spodnú rúrku je pripevnený k konzolám so závitovým pripojením. Zvyčajne ide o 3 alebo 4 konzoly, ktoré sú na koniec dýzy pripevnené maticami a opačné konce rozbiehajúcich sa konzol sú vložené do otvorov na difúzore a sú tiež pripevnené maticami;

1. V hornej časti krytu umiestneného na kryte difuzéra pre uzáver. Môžu to byť skrutkové konzoly alebo skrutkové dosky. K stĺpikom je pripevnená čiapočka s alebo bez reverzného kužeľa.

Venujte pozornosť! Priemer dáždnika musí byť väčší ako priemer výstupu difuzéra, inak sa sklon klesá v kanáli.

záver

Použitie deflektorov umožňuje zvýšiť vetranie vetra a chrániť ho pred vetrom. Je tiež možné zvýšiť celkovú účinnosť systému a chrániť ho pred reverzným tlakom.

Video v tomto článku vám pomôže lepšie pochopiť pravidlá zariadenia a inštaláciu tohto dizajnu.
