Čo sú výmenníky tepla pre vetranie: rozdiely a vlastnosti

Výmena vzduchu v miestnosti, keď je teplotný rozdiel vnútri i vonku vždy ohrozený nepohodlným a niekedy aj neprijateľným. Preto je výroba výmenníkov tepla pre vetranie v niektorých prípadoch nevyhnutná na vytvorenie civilizovaných podmienok.

Takéto návrhy môžu fungovať z elektrickej energie, z vody a z prirodzeného tepla hornej vrstvy pôdy, ale ich náklady, ktoré sú úplne prirodzené, sa navzájom značne líšia. Teraz venujeme pozornosť lacnejším možnostiam a úplnosti informácií vám ukážeme video v tomto článku.

Výmenníky tepla

Poznámka. Elektrický, zemný alebo vodný výmenník tepla pre vetranie je určený na stabilizáciu teploty nasávaného vzduchu. Preto, prechádzajúc vyhrievaným alebo chladeným zariadením, môže byť prietok vzduchu zahrievaný alebo ochladený v závislosti od teplotných podmienok jednotky.

rozdiely

1. Ako sme už povedali, existujú tri typy tepelných výmenníkov podľa spôsobu udržania ich teploty:

• elektrické (prevádza elektrickú energiu na teplo alebo chlad);
• voda (používa teplotu chladiacej kvapaliny v systéme vykurovania alebo ohrievači vzduchu);
• podzemná voda (používa prirodzenú teplotu hornej vrstvy zeme).

1. Navyše, podzemné jednotky môžu byť aj iné, to znamená kanály a kanály. Kanálové inštalácie zahŕňajú systém potrubí (potrubí), ktoré sú zakopané pod zemou, cez ktorú prechádza nasávaný vzduch.
2. Ale pri inštalácii bez potrubia sú potrubia potrebné len na nasávanie vzduchu z povrchu a jeho pritiahnutie do miestnosti - tepelné spracovanie prebieha v špeciálnej výklenky, zvyčajne vyplnenej štrkom, ale na tom nižšie.

Poznámka. Existuje ešte jeden typ výmenníka tepla - je to rekuperátor, ktorý v preklade z latinčiny doslova znamená prijatie späť alebo návrat. Ide o povrchovú inštaláciu, ktorá využíva teplo plynov prichádzajúcich z miestnosti. To znamená, že vzduch prichádzajúci do styku s vysunutým tokom cez tenkú stenu udržuje konštantnú teplotu.

Vodné systémy

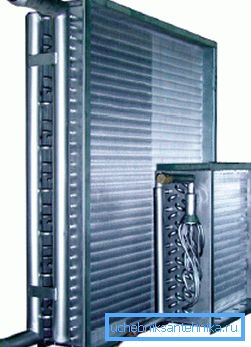

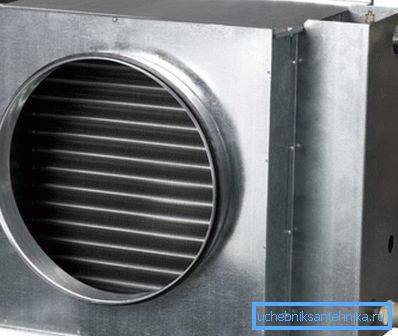

Dvoj-, troj- alebo štvorriadkový vodný výmenník tepla pre čerstvý vzduch môže byť zabudovaný v systéme zásobovania teplom - to je presne tak, ako ich vyrába náš priemysel (je možné, že existujú aj iné možnosti). Väčšie množstvo riadkov pomáha zvýšiť priestor na kontakt s nasávaným vzduchom pomocou kvapaliny na prenos tepla (cez stenu).

Ale čím viac potrubí na vzduch, tým menším priestorom je ponechaný prevod kvapalného chladiva, preto tu musíte buď výrazne zvýšiť veľkosť mixéra, alebo nájsť strednú zem.

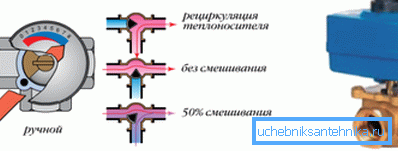

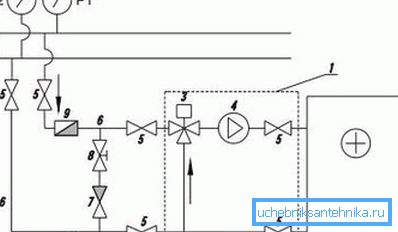

Hlavným problémom výmenníkov tepla tohto typu je neschopnosť regulovať teplotu nasávaného vzduchu - je to úplne závislé od vykurovania ohrievača, ale existuje cesta von. Aby bolo možné regulovať teplotu prúdenia, nainštalujte trojcestný ventil, ktorý vedie teplo prenášajúcu kvapalinu pozdĺž veľkého alebo malého kruhu.

A môže tiež všeobecne zastaviť jeho pohyb s dostatočným ohrevom veľkého kruhu, ako to vyžaduje návod. To znamená, že ak senzor indikuje dostatočné zahriatie miestnosti, chladiaca kvapalina je nasmerovaná do malého kruhu, takže cirkulácia pokračuje, hoci oblasť prenosu tepla je prakticky zrušená.

Trojcestné žeriavy sú:

• mechanický, kde sa riadenie prietoku chladiacej kvapaliny vykonáva manuálne;
• automatický, kde tok je riadený servom poháňaným 220V (jeho cena je samozrejme omnoho vyššia).

Posledná možnosť umožňuje nastaviť určitú teplotu a nastavenie vykurovania sa uskutoční v automatickom režime, čím sa udržiava nielen teplota vody, ale aj teplota nasávaného vzduchu, ktorý prechádza cez mixér.

Systémy podzemných vôd

Finančne prospešný je zemný výmenník tepla pre vetranie, pretože výlučne vynakladáte peniaze na jeho inštaláciu a materiály a tepelnú energiu dostanete zadarmo zo zemského povrchu.

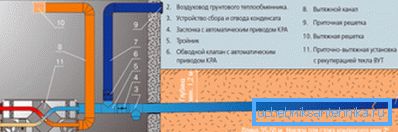

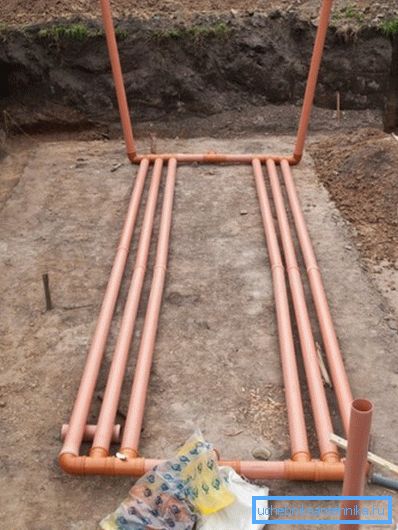

Najčastejšie pre inštaláciu takého systému sa používajú polyvinylchloridové (PVC) rúry s priemerom 200-250 mm. Sú určené na kladenie kanalizácie - sú relatívne lacné a sú veľmi vhodné na inštaláciu vďaka zásuvkám a tesniacim pásom. Navyše, pokladanie potrubia odpadových vôd na zákrutách nevyžaduje žiadne zváracie práce ani lepenie - takéto rozdiely sú možné z dôvodu tvaroviek (uhly, odpalíky, štvorhrany a redukcie).

Pri položení potrubia do podzemia je potrebné dodržiavať určitú hĺbku, ktorá závisí od úrovne zmrazovania pôdy v regióne. Napríklad, ak vo vašej oblasti pôda v zimnom období zmrzne do hĺbky jedného metra, potom bude teplo o pol metra nižšie.

Zariadenie by sa preto malo vykonávať v hĺbke jeden a pol alebo dva metre, kde teplota neklesne pod 10 ° C. Je tiež potrebné dodržiavať sklon asi 2 cm / 1 m, aby sa mohol kondenzát uviesť dovnútra.

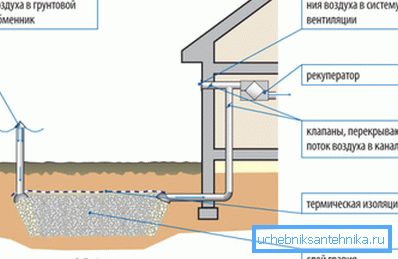

Ale ak chcete nainštalovať takýto systém pre svoj vlastný dom, môžete ho bez kanálov. To znamená, že namiesto potrubí pochovaných pod zemou použijete výklenok naplnený sutinami, ktorý bude slúžiť ako miesto na ohrev nasávaného vzduchu.

Ak to chcete urobiť, znova je potrebné poznať hĺbku zamrznutia pôdy vo vašom regióne, aby ste z neho vystúpili 0,5 až 1 metr, vykopali jamku s hĺbkou 3,5 až 4m a niekde o šírku 80 cm. Priestor je naplnený štrkom (čím väčšia frakcia, tým lepšia výmena vzduchu) je presne 3,5-4 metre a zvyšok je pokrytý pôdou.

Zvislé potrubie je inštalované pre nasávanie vzduchu a na potrubie sa použije ďalšia trubka na výstupe z kamenného filtra. Treba poznamenať, že oprava ventilačných výmenníkov tepla z tohto typu prakticky nie je potrebná. A ak náhle existuje taká potreba, je to viac spojené s čistením alebo výmenou sacieho potrubia, čo nie je ťažké.

záver

Ako môžete vidieť, zo všetkých uvedených typov systémov výmeny tepla je najjednoduchšie vybudovať bezkondický vzduchový kanál s vlastnými rukami Výhodou je to, že filtruje tok vzduchu, ale je to aj jeho nevýhoda, pretože filter spomaľuje prietok.
