Čo je vetranie obytných budov, ich typy a usporiadanie

Akýkoľvek uzavretý priestor musí byť odvetraný, či už sú to výrobné haly, verejné budovy alebo kancelárie. Vetranie bytového domu alebo zámku je preto neoddeliteľnou súčasťou jeho projektu.

Samozrejme, že pri výrobe je intenzita zmeny ovzdušia oveľa vyššia, pretože namiesto všeobecnosti často používajú nútenú miestnu ventiláciu na úsporu nákladov na inštaláciu energie a zariadení. V rezidenčnom sektore sa na ventiláciu používajú špeciálne šachty a potrubia. Toto bude diskutované nižšie, rovnako ako pre vás, prezentujeme video v tomto článku.

Čerstvý vzduch v dome

Druhy vetrania

Poznámka. Pre kompletný obrázok vás budeme oboznámiť so všetkými typmi vetrania, ak to bude potrebné v rezidenčnom sektore, použijete rôzne možnosti.

• Všetky vetracie otvory (kanály, kanály) sú rozdelené na prívod a výfuk a každý z nich môže byť namontovaný ako všeobecný, pre celú miestnosť alebo miestne, pre miestny sektor.

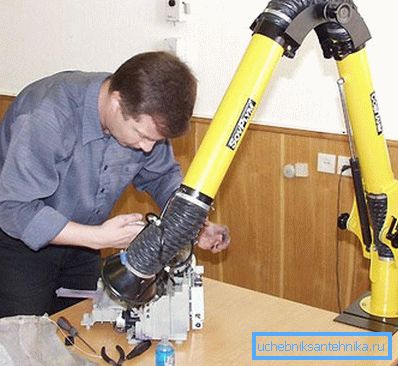

• Odvzdušňovanie pre miestne použitie je potrebné v prípadoch, keď musíte vykonávať prácu spojenú s uvoľňovaním škodlivých plynov a prachu, ako aj rôzne výpary. V každodennom živote je táto voľba známa každému ako dáždnik na výfuk, ktorý je inštalovaný nad varnou doskou, aj keď tí, ktorí majú vlastnú dielňu, môžu inštalovať vzduchový kanál priamo nad pracovný stôl.
• V tomto prípade sa odsávanie špinavého vzduchu vykonáva pomocou elektrického ventilátora, ktorého lopatky sú rozmiestnené takým spôsobom, aby sa dostali k sebe smerom hore, vrhali ho do voľného priestoru cez filtre alebo bez nich.
• Na rozdiel od miestneho vetrania ventilačné šachty v obytných budovách nemajú nútenú cirkuláciu vzduchu - všetko sa počíta na prirodzené napätie a kvalita vetrania závisí predovšetkým od čistoty kanálov.. V súkromných domoch, ako aj v niektorých výškových budovách nie sú bane postavené a kovové alebo PVC rúrky zohrávajú úlohu vzduchových potrubí.

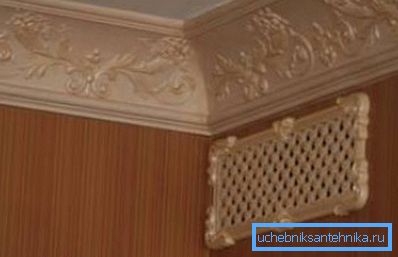

• Ale často dosť, najmä pre kúpeľne, kuchyne a dielne, výfukové okná sú namontované na mriežkach s elektrickým ventilátorom - ukáže sa, že miestnosť v tomto prípade má polo-nútené vetranie. Túto možnosť nemožno nazvať úplne povinnou, pretože malý prítok z ventilátora do šachty alebo potrubia nemení celkovú cirkuláciu vzduchu.

• Nútené vetranie miestneho a všeobecného využitia slúži na chladenie alebo ohrievanie miestneho sektora (skriňa, pracovný stôl) alebo celá miestnosť s prúdom studeného alebo horúceho vzduchu.. V niektorých situáciách, keď inštrukcia vyžaduje zachovanie tepla v peciach alebo v miestnostiach, sú nainštalované štrbinové jednotky, ktoré vytvárajú záclonu teplého vzduchu. Takýto závoj je obrazovka, ktorá sa nenechá v chlade a nevypúšťa teplý vzduch z určitého sektoru - vo veľmi podobnom príklade môžete uviesť radiátor umiestnený pod oknom - vzostupný teplý prúd nenecháva zima z chladničky.

Zaujímavé fakty

Podľa Svetovej zdravotníckej organizácie (WHO) na rok 2014 môže približne 1/3 všetkých budov vo výstavbe alebo tých, ktoré sa rekonštruujú, môže obsahovať látky škodlivé pre ľudské zdravie, ktoré sú vo vzduchu v miestnosti.

V dôsledku výskumu sa zistilo niekoľko nasledujúcich dôvodov:

• Približne 50% neuspokojivého výkonu systému je obviňované z nízkej efektívnosti systému baníctva alebo potrubia. Je to spôsobené jeho znečistením (prítomnosťou škodlivých látok vo vnútri alebo nízkou premávkou), ako aj nekonzistencia vlhkosti a teploty vzduchu vo vnútri a vonku, ktoré môžu tiež brániť obehu.
• Približne v 30% prípadov v dôsledku prítomnosti neprípustných prvkov v kanáloch vstupujú do miestnosti výpary rozpúšťadiel, formaldehydu, mikrobiologických zlúčenín a prachu.
• 10% pochádza z prírodných vonkajších zdrojov znečistenia, ako je cestný a stavebný prach, výfukové plyny, sezónny peľ zo stromov a kríkov, huby a dym z najrôznejších zdrojov.
• Ale za 10%, ktoré zostali, nebolo možné určiť príčiny špinavého vzduchu v miestnosti.

Varovanie! Vyššie uvedené štatistiky nie sú vôbec prázdne výpočty organizácie, ktorá jednoducho vynakladá peniaze (práca) - výsledkom hľadania ľudí v takýchto podmienkach je množstvo chorôb, medzi ktoré patria najčastejšie alergie, astma a tuberkulóza.

Množstvo látok škodlivých pre ľudské zdravie sa dostáva do miestnosti spolu so vzduchom, ktorý sa pohybuje z oblastí s vysokým tlakom do oblastí, kde je tlak nižší. Kvôli tomu, podľa rovnakých zákonov fyziky, prúdy z medzery medzi stropmi, od otvorených pracovných ventilátorov a výfukových kanálov sa dostanú do kanálov a potom do miestnosti.

Vo väčšine domov postavených skôr, výmena vzduchu prebieha prirodzene prostredníctvom kanálov, kde prúdi pohybovať pod vplyvom gravitačného tlaku, ktorý je vytvorený rozdielom vonkajších a vnútorných častí vzdušného priestoru (mimo viac v byte menej).

Ruská SNiP o vetraní obytných budov (SNiP 2.08.01-89) vyžaduje, aby výmena vzduchu v miestnosti bola aspoň dve z nasledujúcich:

• Výkon kapucne pre kúpelňu, WC a kuchyňu by mal byť najmenej 110-140m³/ hodina - rozdiel vo výkonnosti závisí od sporáka.
• Prívod vzduchu na štvorcový meter priestoru by mal byť aspoň 3 metre³/ hod

Usporiadanie odsávacieho vetrania

V bývalom Sovietskom zväze, keď vyriešil problém poskytovanie populácie obytný priestor (iniciovanou Stalina a pokračujúce Chruščov a Brežnev) v domoch (stalinkas Chruščov a brezhnevki) v každom byte bola namontovaná vetranie s jednotlivými kanálmi, vložené do výfukového hriadeľa.

Takéto spojenie sa uskutočnilo buď priamo, to znamená, že kanál z bytu šiel rovno do dolu alebo prostredníctvom systému prefabrikovaných kanálov v podkroví budovy. V nízkopodlažnej konštrukcii, ktorá zahŕňa budovy do 5 poschodí, je tento systém čistenia vzduchu používaný dodnes.

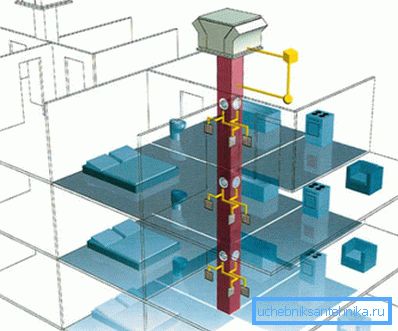

V dnešných dňoch pre viacpodlažné obytné budovy bol vyvinutý mierne odlišný systém inštalácie, ktorým je vertikálna prefabrikovaná šachta alebo trup, z ktorého odchádzajú bočné pobočky, nazývané satelity.

Z kúpeľne, WC, kuchyne a vo väčšine prípadov z prekrytia medzi podlahami vstupuje sekundárny vzduch do satelitov cez okná, dostáva sa do kufra a vyháňa sa na ulicu. Je oveľa výhodnejšie ako jednotlivé kanály, má stabilnú aerodynamiku a plne spĺňa požiadavky na požiarnu bezpečnosť v spálňovom sektore a cena takýchto projektov je menšia.

Každý vertikálny rad bytov, v závislosti na projekte, môže mať nie jednu, ale dve zbrane - jedna stúpačka slúži tranzit sekundárneho vzduchu z kúpeľne (kúpeľne a toalety) a druhý z kuchyne a prípravovne, prípadne projekt.

Použitie iba jedného kufra pre všetky vyššie uvedené miestnosti je možné v prípadoch, keď je výstup z kanála do stúpacieho otvoru aspoň 2 m nad výstupným oknom v konkrétnej miestnosti. Na predposlednom a poslednom poschodí sú postavené samostatné kanály, ktoré nie sú spojené so spoločným kmeňom.

Pri navrhovaní typických budov je hlavným prvkom prirodzenej výmeny vzduchu vetracia jednotka pre každé poschodie, ale v špeciálnych projektoch sa najčastejšie nachádzajú kovové vzduchové kanály.

Tento rozdiel poskytuje dôvod - na to, že spoje medzi podlahou ventilačnými bloky sú najzraniteľnejší konštrukčné prvky sa tu používajú na utesnenie cementom piesčitá roztok, ktorý je vytláčaný, načo sa vytvorený zárez.

V dôsledku takýchto netesností sa pri kontrole vetrania v obytných budovách zistilo, že dôjde k nežiaducemu prerozdeleniu prúdenia vzduchu, z ktorého dôjde k strate účinnosti tohto dizajnu, keďže sú vytvorené podmienky na únik tepla. Na minimalizovanie takýchto únikov tepla sú na výškových budovách postavené viacpodlažné budovy s výškou až 1,9 m.

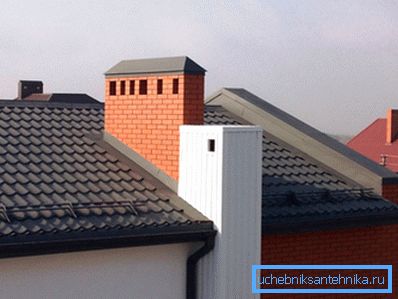

Vzduch zo zberných kanálov prichádza a jeho odstránenie sa uskutočňuje cez výfukové potrubia umiestnené na každej časti budovy a ich ústa podľa SNiP 2.08.01-89 by mali byť 4,5 m nad stropom posledného poschodia.

Poveternostné podmienky

Rýchlosť a smer vetra, teplota mimo okien, vlhkosť vzduchu, uzavreté alebo otvorené vetracie otvory - všetky tieto podmienky majú priamy vplyv na prerozdelenie vzdušnej rovnováhy v miestnosti. V prípadoch, keď je vonkajšia teplota nízka, sa zvyšuje rozdiel v gravitácii vzduchu medzi miestnosťou a otvoreným priestorom.

Následkom toho narastá infiltrácia dverami (okná, vetracie otvory) v celej budove - takéto kvapky na prvých podlažiach sú najviac viditeľné.

Nárazy poveternostných vetra spôsobujú nárast tlaku, ale to sa deje len z fasády na vetre. Pre porovnanie, výmena vzduchu pri teplote -15 ° C až -30 ° C je identická s rýchlosťou vetra 3-3,6 m / s. Údržba ventilácie obytných budov za veterného počasia je nepraktická, najmä pokiaľ ide o čistenie kanálov.

záver

Vo veľkých domoch je tiež potrebné vybaviť vetranie, ktoré môžete robiť vlastnými rukami. Za týmto účelom môžete použiť systém, ktorý sa používa v nízkopodlažných konštrukciách.
