Čo je ventilový slimák: funkcie zariadenia

Takzvaný slimák na vetranie nemôže vždy znamenať rovnaký druh donucovacieho ventilačného zariadenia - hlavné spoločné znaky sú tvar jednotky, ale nie princíp fungovania a smeru toku vzduchu.

Vstrekovacie zariadenia tohto typu môžu:

• radikálne odlišné na princípe lopatiek zariadenia;
• a môže byť tiež typu prítoku alebo výfukového plynu, to znamená smer prúdu v opačnom smere.

Zvyčajne sa používajú na kotly na tuhé palivá veľkých rozmerov, výrobné obchody a verejné budovy, ale o všetko nižšie, a navyše - video v tomto článku.

Mechanické vetranie

Poznámka. Vstrekovacie / odsávacie jednotky s elektromotorom, ktoré sa nazývajú kochle, nie sú vhodné na žiadny druh vetrania, pretože môžu smerovať prúdenie vzduchu len v jednom smere.

Druhy vetrania

• Ako vidíte na hornom obrázku, slovo ventilácia môže znamenať úplne odlišné spôsoby výmeny vzduchu a pravdepodobne ste o niektorých z nich nemuseli počuť, ale zvážime len tie najzákladnejšie.
• Po prvé, existuje dobre známy spôsob výfuku, keď sa z miestnosti vyberie teplý alebo znečistený vzduch.
• Po druhé, existuje možnosť dodávky a najčastejšie je to pridanie čerstvého chladného vzduchu.

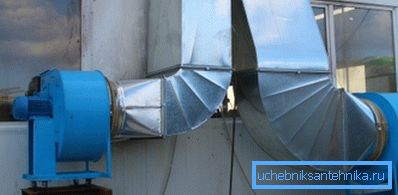

• Po tretie, ide o kombináciu, teda o ponuku a výfuk.
• Vyššie uvedené systémy môžu fungovať prirodzeným spôsobom, ale môžu tiež pracovať silou pomocou axiálnych (radiálnych), radiálnych (odstredivých), diametrálnych (tangenciálnych) a diagonálnych ventilátorov. Okrem toho môže byť kapota a prúdenie vzduchu vykonávané vo všeobecnosti alebo v miestnom režime. To znamená, že potrubie je dodávané do určitej destinácie a vykonáva funkciu fúkania alebo výfuku.

príklady

Poznámka. Nižšie uvažujeme niekoľko druhov slimákov, ktoré sa používajú pre hlavné typy vetrania.

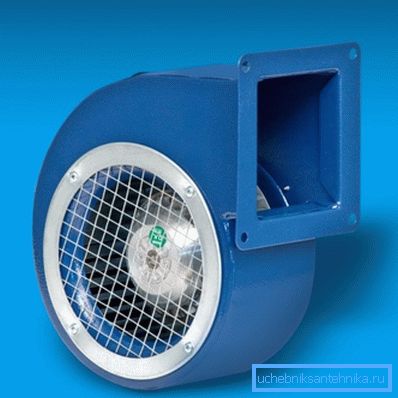

BDRS 120-60 (Turecko) je radiálnym výfukovým slimákom s hmotnosťou 2,1 kg, frekvenciou 2325 ot / min, napätím 220 / 230V / 50Hz a maximálnou spotrebou 90W. Súčasne dokáže BDRS 120-60 čerpať maximálne 380 metrov.³/ min vzduchu s teplotou od -15 ° C do +40 ° C, má bezpečnostnú triedu IP54.

BDRS môže mať niekoľko rozmerov, vonkajší rotačný motor je vyrobený z pozinkovanej ocele a je chránený zo strany s chrómovanou mriežkou, ktorá zabraňuje prenikaniu prvkov tretej strany na obežné koleso.

Tepelne odolný radiálny ventilátor Dundar CM 16.2H sa obvykle používa na odčerpávanie horúceho vzduchu z kotlov na tuhé palivá, aj keď inštrukcia tiež umožňuje, aby bol použitý v priestoroch na rôzne účely. Prietok vzduchu počas transportu môže mať teplotu od -30 ° C do +120 ° C a samotný slimák môže byť otočený na 0? (horizontálna poloha), 90a, 180p a 270? (motor na pravej strane).

Model CM 16.2H má otáčky motora 2750 ot / min, napätie 220 / 230V / 50Hz a maximálnu spotrebu energie 460W. Jednotka s hmotnosťou 7,9 kg dokáže čerpať maximálny objem 1765 metrov³/ min, tlak vzduchu 780 Pa, stupeň krytia IP54.

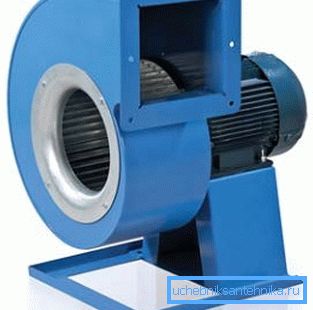

Rôzne úpravy VENTS VShCHUN sa dajú použiť pre potreby dodávky a odťahovej ventilácie a klimatizácie v priestoroch rôznych účelov a majú kapacitu leteckej dopravy do 19000 m³/ hod

Takáto odstredivá objemná časť má špirálovo rotujúce teleso a obežné koleso, ktoré je namontované na os trojfázového asynchrónneho motora. Teleso VSHCHUN je vyrobené z ocele, ktoré je neskôr potiahnuté polymérmi

Akékoľvek zmeny znamenajú možnosť otočiť puzdro doprava alebo doľava. To vám umožní pripojiť existujúce vzduchové kanály v akomkoľvek uhle, ale krok medzi pevnou polohou je 45 °.

Na rôznych modeloch je možné použiť aj dvojtaktné alebo štvortaktné asynchrónne motory s vonkajším rotorom a obežné koleso v tvare predných zakrivených lopatiek je vyrobené z pozinkovanej ocele. Valivé ložiská zvyšujú životnosť jednotky, vyvážené turbíny výrazne znižujú hluk a úroveň ochrany je IP54.

Okrem toho môžete pre VSBUN nastaviť rýchlosť vlastnými rukami pomocou regulátora automatického transformátora, ktorý je veľmi vhodný pre:

• meniace sa obdobia;
• pracovných podmienok;
• priestory atď.

Navyše je možné niekoľko jednotiek tohto typu pripojiť k autotransformátorovému zariadeniu naraz, ale hlavná podmienka musí byť splnená bez zbytočného odkladu: ich celkový výkon by nemal presiahnuť stupeň transformátora.

Technické charakteristiky VENTS VSHCHUN

Poznámka. Uvedená tabuľka uvádza technické charakteristiky len niektorých úprav VENTS VSHUN.

záver

Treba poznamenať, že ventilačné šneky môžu byť použité nielen pre veľké objemy (výrobné dielne, verejné budovy atď.), Ale aj pre potreby domácnosti, najmä pre vykurovanie. Samozrejme, cena jednotiek sa výrazne líši, ale to sa riadi rastúcou alebo klesajúcou silou.
