Čo je odsávacie vetranie - funkcie a typy

Vetranie je jedným zo systémov technickej podpory života zodpovedných za efektívnu cirkuláciu vzduchu v akomkoľvek miestnosti. Neprítomnosť riadne usporiadaného systému vetrania môže viesť k stagnácii vzduchu, zmenám úrovne vlhkosti, pri ktorej je možné vytvoriť formu, plesne a nepríjemný zápach v miestnosti. Poďme sa pozrieť na to, ako funguje odsávacia ventilácia a ako je to dobré.

Účel odsávania a jeho typy

Hlavným cieľom tohto systému je cirkulovať tok vzduchu v priestoroch. Vykonáva sa organizáciou pohybu vzduchu, ktorý vstupuje do miestnosti zvonka, a následným hladkým odstránením.

Pre vaše informácie! Prúd vzduchu z ulice je založený na princípe odsávania. Bez toho by sa v miestnosti s pracovnou digestorom zriedil vzduch.

Vetracie systémy pre domácnosť

Systém odsávacieho vetrania bytov a napríklad kancelárskych priestorov možno rozdeliť na:

• prispôsobili, to znamená, že slúži jednému alebo viacerým priľahlým miestnostiam. Obvykle pre obytné priestory ide o kuchyňu a kúpeľňu alebo o vetranie súkromného domu v krajine. Tam, kde nie je možná prirodzená výmena vzduchu, je nevyhnutné inštalovať odsávacie vetranie pomocou nátlaku. Za týmto účelom je do ventilačného kanála zabudovaný ventilátor (odstredivý alebo axiálny).

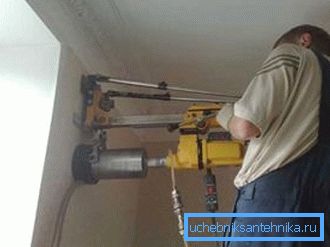

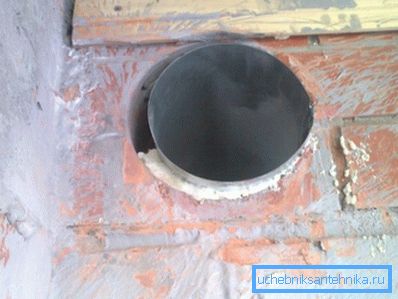

• Odvádzanie vzduchu z kúpeľní sa zvyčajne uskutočňuje prostredníctvom malých komínov na vetranie, položených v konštrukcii stropov alebo priamo na ulicu cez vonkajšiu stenu.
• Je možné kombinovať extrakty z niekoľkých kúpeľní do spoločného kanála.

POZOR! Ventilátor je spravidla ľahko spojený s vašimi rukami súčasne so spínačom svetiel. Niekedy je na chvíľu inštalované prídavné časové relé, ktoré predlžuje prevádzku ventilátora po vypnutí osvetlenia.

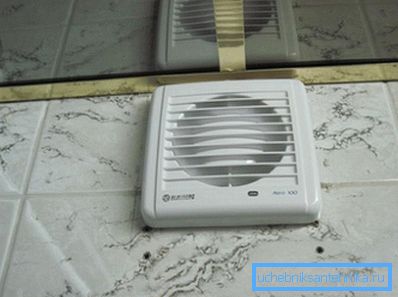

• Ventilátory sú vybavené špeciálnym ventilom, ktorý umožňuje pohyb vzduchu po zapnutí jednotky a uzamknutie priechodu pri jeho vypnutí.

• V kuchyniach, aby bolo možné nájsť odstránenie dymu a pary nad sporákom, je inštalovaný dáždnik, ktorý tiež nesie dekoratívne zaťaženie. Kryt je vybavený ventilátorom a filtrom pozostávajúcim z:

• Mriežky tuku a špiny.
• Kazeta s látkami, ktoré neutralizujú nepríjemné zápachy. Obvykle ide o sorbent, napríklad aktívne uhlie. Toto zariadenie by sa malo vymeniť asi 2-3 krát ročne, pretože sa znečistí.

• centrálnej. Tieto sú usporiadané napríklad v bytových domoch, kde sa odvzdušňovanie v byte uskutočňuje prostredníctvom systému samostatných kanálov, ktoré majú prístup cez strechu budovy. Platí to predovšetkým pre železobetónové prefabrikované výšky, kde je náročná konštrukcia jednotlivých výfukových systémov.

• Každý apartmán v kúpeľni a v kuchyni má výstup s vstavanou ventilačnou mriežkou ku vertikálnemu vetraciemu kanálu.
• Všetky kanály prejdú na strechu, kde sú nad nimi inštalované ventilátory.
• Môžete kombinovať vertikálne kanály v jednom na vrchole budovy a nainštalovať jeden výkonný ventilátor.
• Ak je v dome budova technická podlaha, vertikálne vetracie kanály sa v tejto miestnosti montujú do spoločného hlavného vzduchového kanálu. Môže slúžiť motoru na odvzdušňovanie, inštalované v nadstavbe nad strojovňou výťahovej šachty.

Zaujímavé! Funkciou centrálneho vetrania bytových domov je zabezpečenie zvukovej izolácie. Aby sa susedia nepokusili navzájom cez ventilačné kanály, v nich sú inštalované špeciálne tlmiče zvuku.

• kombinovaný Výfukové systémy sú vybavené výhodami a nevýhodami centrálnej a individuálnej ventilácie.

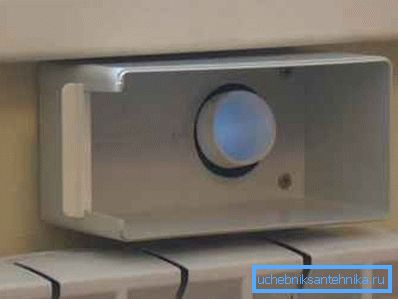

Okrem ventilátorov sa praktizuje aj inštalácia odsávacieho ventilačného ventilu alebo jednoduchá mriežka, ktorá zabezpečuje výmenu vzduchu bez nátlaku. Ventilačný ventil je nastaviteľná klapka s upevňovacím prvkom zodpovedným za intenzitu odvádzania vzduchu z miestnosti.

Všetky vyššie uvedené zariadenia sú namontované priamo na vstupe do ventilačného kanála.

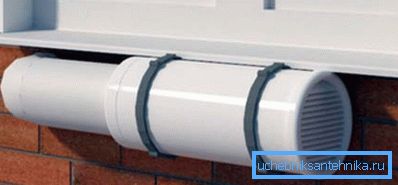

Varovanie! V miestnostiach, kde sa ešte nezmenili drevené okná na kovový plast, sa nemusíte obávať prirodzeného prúdenia vzduchu ani pri zatvorených oknách. Pri výmene okien s plastom sa pokúste získať návrhy s integrovaným vzduchovým ventilom.

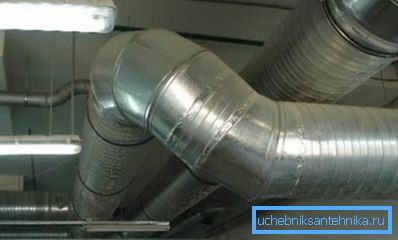

Vetranie priemyselných priestorov

Priemyselná odsávacia ventilácia okrem vytvorenia pohodlného pracovného prostredia vykonáva niekoľko úloh v závislosti od účelu výroby:

• Odstránenie výparov v obzvlášť nebezpečných oblastiach.
• Zabezpečenie dostatočnej trakcie v kotloch.
• Dodatočné fúkanie horúcich častí atď.

Vetracie systémy vo výrobe sú navrhnuté s prihliadnutím na mnoho faktorov:

• Účel podniku.
• Oblasť priemyselných priestorov.
• Počet ľudí pracujúcich v konkrétnej miestnosti a typ ich činnosti.
• Počet a povaha zariadení pracujúcich v dielňach atď.

Venujte pozornosť! Pri výpočte vetrania sa musia vziať do úvahy klimatické vlastnosti regiónu, v ktorom sa nachádza výroba.

Podľa princípu fungovania môže byť odsávanie pri výrobe:

• Prirodzené.
• Povinná.
• Zmiešaný typ.

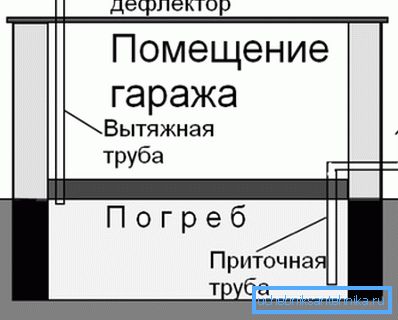

Prirodzené vetranie vo výrobe, rovnako ako v každodennom živote, sa vykonáva s voľným prenikaním vzduchu z vonkajšej strany a jeho odstránením cez ventilačné kanály.

Tah s touto metódou vetrania miestností závisí od konvencií okolitej atmosféry:

• Tlak.
• Teplotné rozdiely.
• Rýchlosť vetra

Využitie prúdenia vzduchu cez otvory vo ventilačných kanáloch. Vo výrobných priestoroch sú tieto otvory umiestnené vo výške 180 a 400 cm od podlahy.

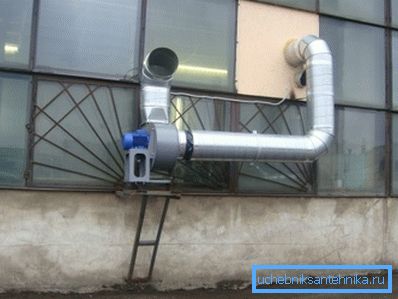

Nútený systém je vybavený špeciálnym vybavením - axiálnymi ventilátormi, ktoré pomáhajú aktívne odstraňovať odvádzaný vzduch z miestnosti.

V prípade použitia obvodu s núteným ventiláciou s núteným vzduchom poskytuje ventilátor prídavný prívod vzduchu v požadovanom objeme, čím zvyšuje účinnosť výmeny vzduchu.

Výkon ventilátora je zvolený na základe návrhových výpočtov požadovanej výmeny vzduchu.

Tip! Pri výbere vhodnej jednotky sa neodporúča odchýliť sa od tejto hodnoty veľkým spôsobom (s maržou), pretože cena priemyselného ventilátora priamo závisí od jeho výkonu. Okrem toho by to znamenalo zbytočné prekročenie nákladov v ďalšom fungovaní.

Návrh ventilačného systému

Okrem vytvorenia akejkoľvek inej inžinierskej komunikácie predchádza odsávaciemu ventilačnému zariadeniu výpočty a konštrukcia.

Tento proces sa vykonáva podľa technických špecifikácií a pozostáva z:

• Stanovenie optimálneho výkonu ventilácie pre miestnosť s určitým objemom a účelom.
• Výpočet dĺžok a častí vzduchových kanálov.
• Dokončenie armatúr a prídavných zariadení.
• Výpočet a výber zariadenia.
• Výber spotrebného materiálu.

Stanovenie výmeny vzduchu

Hlavným technickým pokynom pre návrh ventilácie je SNiP 41-01-2003, ktorý reguluje normatívnu mieru výmeny vzduchu pre rôzne miestnosti v závislosti od ich funkčného účelu. Tento dokument tiež stanovuje nasledujúce normy hodinovej spotreby vzduchu jednou osobou v závislosti od povolania:

POZOR! Je to kvôli pravidlám a predpisom, ktoré existujú pre systémy na výmenu vzduchu, odporúča sa nainštalovať odsávacie vetranie s pomocou špecializovaných pracovníkov.

• Pre výrobné priestory:

• Pri prirodzenom vetraní - 30 m3.
• Bez prirodzeného vetrania - 60 m3.

Štandardná násobnosť výmeny vzduchu - hodnota bez jednotky merania, ktorá udáva, koľkokrát celková výmena vzduchu v konkrétnej miestnosti do jednej hodiny:

• Pre obytné priestory - výmenný kurz vzduchu je 1, ale nie nižší ako 30 m3 / h na osobu.
• Pre kúpeľne a kuchyne - výmenný kurz vzduchu je 1,5, ale nie nižší ako 60 m3 / h na osobu.

Keď poznáme tieto hodnoty a parametre miestnosti, je možné vypočítať projektovú kapacitu vetrania dvomi spôsobmi:

• Prvá s použitím výmenného kurzu vzduchu podľa vzorca L = n * V, kde:

• L je vypočítaný vetrací výkon.
• n - normatívna frekvencia výmeny vzduchu.
• V je objem miestnosti, ktorý sa rovná objemu jeho výšky a výšky.

Spravidla požadovaný menovitý výkon ventilačného systému spadá do rozsahu:

• 100-500 m3 / h pre byty.
• 1000-2500 m3 / h pre súkromné ​​domy.
• 1000-15000 m3 / h pre administratívne, skladové a priemyselné priestory.

Zloženie ventilačného systému

Po obdržaní navrhovanej kapacity vetrania môžete začať vytvárať rozloženie jeho hlavných prvkov.

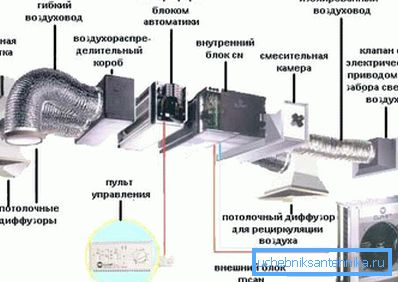

Zloženie typického vetracieho systému zahŕňa:

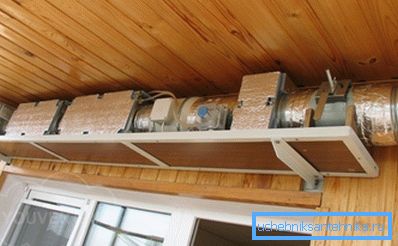

• Odvzdušňovacia hadica - okrúhla vzduchová krabica alebo krabica s obdĺžnikovým prierezom na distribúciu vzduchu vo všetkých miestnostiach. Jeho dĺžka, konfigurácia a plocha priečneho prierezu závisia od rozloženia priestorov, ako aj od konštrukčných vlastností konkrétneho systému a jeho účelu.
• Mriežka nasávania vzduchu je namontovaná priamo pri vstupe do ventilačného potrubia.
• Ventilátor zaručuje dostatočnú výmenu vzduchu.
• Filter na čistenie vzduchu od mechanických a chemických nečistôt. Filtre sa používajú ako pri výrobe nebezpečných látok (v garážach, autoservisoch atď.), Tak aj v každodennom živote. Existujú dva typy filtrov:

• Vymeniteľné na jedno použitie.
• Vyčistiť. Môžu byť demontované, vyčistené a znova nasadené.

Pripomíname, že návrh a inštalácia ventilačného systému je lepšie zabezpečiť v rukách odborníkov.

záver

Teraz poznáte rozdiel medzi prirodzenou odsávacou ventiláciou a umelo vytvoreným, vybavený v miestnostiach s vysokou vlhkosťou. V tomto prípade je lepšie postaviť tento systém pred ukončením opravy, aby bolo ľahšie zakryť nevzhľadné rozvetvenie potrubia.

V prezentovanom videu v tomto článku nájdete dodatočné informácie k tejto téme.
