Ako vybrať ventilátor pre systém nútenej ventilácie v

Aby ste mohli vo svojom dome správne vybaviť systém vetrania s núteným vzduchom s nútenou cirkuláciou vzduchu, musíte najprv vybrať najvhodnejší axiálny, odstredivý alebo potrubný ventilátor pre všetky potrebné parametre, čo je najdôležitejší operačný mechanizmus tohto systému.

Pri výbere tohto zariadenia je potrebné vziať do úvahy veľké množstvo rôznych vonkajších faktorov, ako sú: celkový objem vetraného obytného priestoru, tvar, materiál a prierezová plocha vzduchového potrubia, minimálna a maximálna teplota atmosférického vzduchu, celková dĺžka vetracieho systému, ako aj niektoré ďalšie dôležité ukazovatele.

Prehľad domácich fanúšikov

S cieľom pomôcť čitateľovi vybrať pre seba najvhodnejšiu možnosť, tento článok poskytne opis rôznych typov elektrických ventilátorov určených pre domáce ventilačné systémy, ako aj ich hlavné charakteristiky a stručný prehľad hlavných výhod a nevýhod konkrétneho modelu.

Súčasne sa tento článok môže považovať za kompletnú inštrukciu na výber ventilátora výfuku alebo ventilátora pre domáce ventilačné zariadenie s núteným obehom vzduchu.

Účel a hlavné funkcie

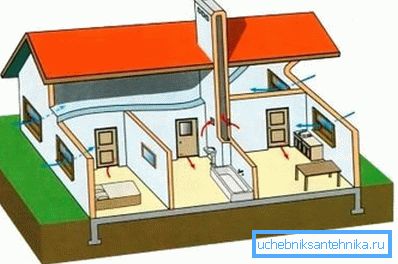

Normálna funkcia domáceho vetracieho systému s prirodzenou cirkuláciou vzduchu je možná kvôli miernemu poklesu atmosférického tlaku v oblasti medzi prívodom potrubia na prívod vzduchu a výstupom výfukového potrubia.

Zároveň pre normálnu prevádzku takýchto systémov musia byť súčasne splnené tieto podmienky:

1. Aby sa zabezpečil potrebný rozdiel v atmosférickom tlaku a teda prirodzený tlak v systéme, je potrebné, aby bol výpust umiestnený vo výške aspoň 4 metre nad úrovňou prívodu.
2. Na zabezpečenie potrebnej kapacity je pri nízkej rýchlosti vzduchu potrebné použiť vzduchové kanály s veľkým prierezom.
3. Prierezový tvar ventilačných kanálov by mal byť čo najbližšie k obvodu a ich vnútorný povrch by mal byť rovnomerný a hladký, aby nevznikal turbulentný turbulentný prúd vzduchu.

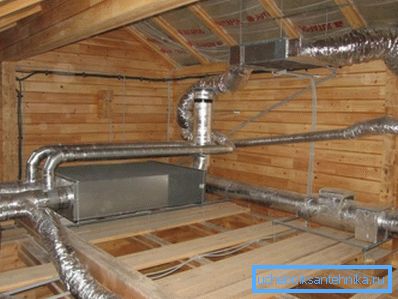

Ak je do okruhu ventilačného systému zapojený elektrický ventilátor, dodržanie vyššie uvedených podmienok nie je potrebné z týchto dôvodov:

1. Rozdiel tlaku vzduchu medzi výpustnými a výfukovými dráhami je zabezpečený prevádzkou obežného kolesa ventilátora, preto výškový rozdiel v tomto prípade nemá zásadný význam.
2. V systémoch s núteným vetraním je rýchlosť prúdenia vzduchu výrazne vyššia, takže vzduchové kanály dokonca z malého úseku majú vyššiu priepustnosť.
3. Vstrekovacie alebo odvzdušňovacie ventilátory umožňujú vytvoriť vyšší tlak v systéme než v prípade prirodzenej trakcie vzduchu, a preto je vo väčšine prípadov možné zanedbat 'odpor vnútorných povrchov a turbulentných zvratov.

Venujte pozornosť! Maximálna rýchlosť prúdenia v prirodzených ventilačných systémoch je 1 m / s, zatiaľ čo v systémoch s núteným vstrekovaním vzduchu alebo odčerpávaním vzduchu sa jeho prietok môže pohybovať rýchlosťou najmenej 3 m / s.

Odrody fanúšikov domácnosti

Takmer všetky domáce ventilátory sú poháňané elektromotorom, ale mnohé modely sa líšia výkonom motora, rýchlosťou, výkonom, maximálnym pracovným tlakom, používaným typom obežného kolesa, prívodom vzduchu, veľkosťou, hmotnosťou a množstvom ďalších technických parametrov.

Na základe princípu prívodu vzduchu a typu použitého obežného kolesa je možné všetky existujúce modely rozdeliť na niekoľko typov.

1. Najjednoduchšie, ale zároveň najbežnejšie modely, ktoré sa najčastejšie používajú v každodennom živote, sú axiálne elektrické ventilátory.

1. Modely s odstredivým okruhom na vstrekovanie vzduchu, ktoré sú schopné vytvárať vyšší tlak a vytvárajú väčšiu rýchlosť pohybu prietoku vzduchu, sú považované za produktívnejšie.
2. Jednou z odrôd takýchto modelov je systém s diametrálnym usporiadaním lopatiek, ale vzhľadom na ťažkopádny dizajn sa prakticky nepoužíva v každodennom živote.

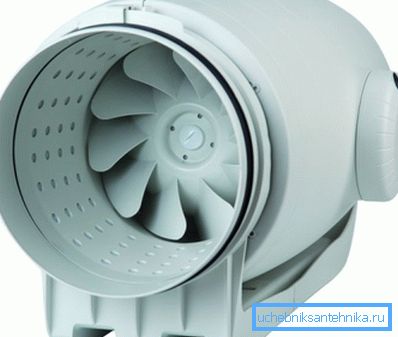

3. Na inštaláciu vo vnútri potrubia sa používajú ventilátory, ktoré majú malú veľkosť a relatívne nízku hladinu hluku.

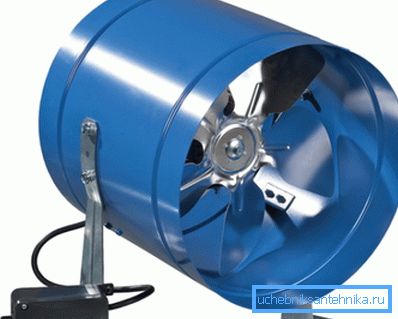

Axiálne ventilátory

Tento názov bol označený axiálnym alebo iným slovom axiálnym ventilátorom, pretože počas jeho činnosti je smer pohybu prúdu vzduchu umiestnený na rovnakej osi s rovinou pracovného obežného kolesa.

Táto schéma je široko používaná v systémoch vetrania domácností, pretože má nasledujúce výhody:

1. Elektromotory Takéto zariadenia spravidla majú nízku spotrebu energie, preto sú pomerne ekonomické a môžu pracovať dlho bez zastavenia.
2. Axiálne domáce ventilátory nie je schopný vyvinúť vysoký tlak, ale zároveň ich výkon stačí na to, aby neustále zmenil celý objem vzduchu v miestnosti. Tento režim prevádzky vám umožňuje zabezpečiť rovnomernú výmenu vzduchu počas celej doby prevádzky a súčasne vám umožní zbaviť sa dymu a nepríjemného zápachu a zároveň zabrániť výskytu prievanu.
3. Axiálny vstrekovací okruh vzduch má najjednoduchší dizajn, ktorým je priamy vzduchový kanál s obežným kolesom umiestneným v ňom a hnací elektromotor, a preto cena takýchto zariadení je výrazne nižšia ako cena iných zložitejších modelov.

Tip! Ďalšou výhodou axiálnych ventilátorov je aj najnižšia hladina hluku, medzi ostatnými podobnými zariadeniami, takže sa najčastejšie používajú ako odťahové odsávače na vetranie kuchyne, kúpeľa, kúpeľne, kúpeľne a iných domácich priestorov.

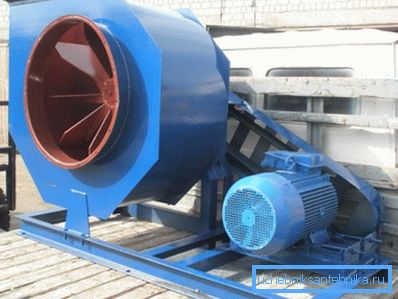

Výfukové a tlakové ventilátory odstredivého typu

Pre prevádzku komplexných ventilačných systémov s veľkým počtom vzduchových potrubí a rôznych pomocných zariadení, ako aj s veľkou dĺžkou hlavných vtokových a odvodňovacích potrubí sú potrebné vysokovýkonné priemyselné ventilátory, schopné v krátkom čase pohybovať veľkým objemom vzdušných hmôt.

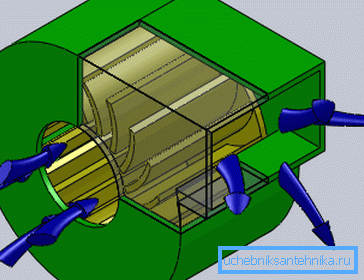

Najčastejšie na riešenie takýchto problémov sa používajú zariadenia s odstredivým systémom na premiestňovanie vzduchu, ktorého princíp činnosti je nasledovný:

1. Pracovným telesom stroja je vonkajší kovový kryt z nehrdzavejúcej alebo pozinkovanej ocele, vo vnútri ktorej je otočný bubon namontovaný na guľkové ložiská.
2. Steny bubna obsahujú veľké množstvo radiálne namontovaných lopatiek, ktoré počas otáčania otáčajú prúdenie vzduchu, čím mu rotujú pohyb.
3. V dôsledku otáčania sa pod pôsobením odstredivej sily odoberajú čiastočky vzduchu zo stredu otáčajúceho sa bubna na vnútornú stranu kovového puzdra, potom sa stlačujú v uzavretom priestore a smerujú k výstupu vypúšťacej dráhy.

Priemyselné radiálne ventilátory sú spravidla poháňané silnými elektromotormi, ktoré pracujú v konštantnom alebo cyklickom režime a sú aktivované manuálne alebo keď sú spustené senzory automatického systému riadenia klimatizácie.

Venujte pozornosť! Odstredivé elektrické ventilátory môžu pracovať rovnako efektívne ako pri napájaní, tak aj pri odstraňovaní vzduchu, preto v závislosti od typu pripojenia môžu byť použité v systémoch nútenej ventilácie napájania aj výfuku.

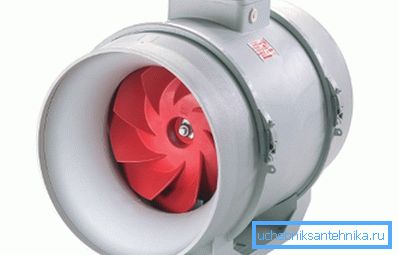

Fanúšikovia kanálu

Kanálové zariadenia sú primárne určené na inštaláciu vo vzduchovom potrubí, ako aj pri pretrhnutí hlavného potrubia dodávajúceho alebo odvádzajúceho vzduchu ako nezávislého alebo pomocného ovládacieho mechanizmu napájacej a odsávaciej ventilácie.

Medzi hlavné charakteristické vlastnosti ventilátorov potrubia sú nasledujúce výkonové funkcie:

1. Najčastejšie sa vyrábajú podľa osovej schémy, preto sa vyznačujú ich kompaktnou veľkosťou a nízkou hladinou hluku.
2. Takéto zariadenia sa dajú ľahko inštalovať vlastnými rukami ako v navrhnutých, tak v existujúcich systémoch vetrania do domácnosti.
3. V súčasnej dobe existuje veľký výber rôznych modelov, ktoré sa líšia veľkosťou, tvarom, výkonom a inými technickými parametrami, takže výber správneho zariadenia nebude ťažký.

Tip! Aj pri inštalácii v interiéri by sa mali uprednostňovať zariadenia vyrobené z plastu, nehrdzavejúcej ocele alebo iných materiálov odolných voči korózii, pretože vodné pary sú vždy prítomné v atmosférickom vzduchu a vetracie a klimatizačné systémy majú zvýšenú tendenciu k kondenzácii.

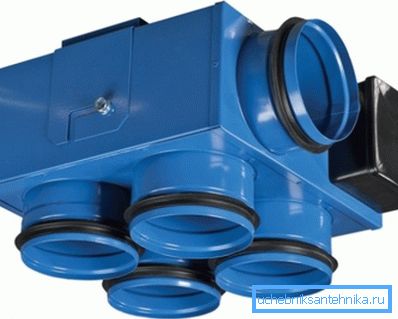

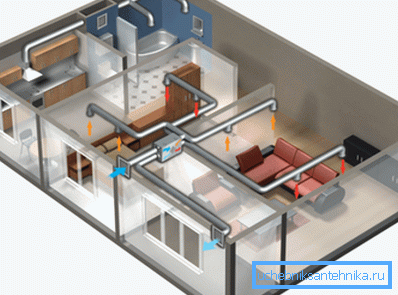

Multizone zariadenia

V centralizovanom systéme na odstraňovanie dymu, ako aj vo ventilačnom a klimatizačnom systéme v súkromnom bytovom dome je vhodné použiť viaczónové zariadenie, čo je vysokovýkonný odstredivý ventilátor inštalovaný v technickej miestnosti, napríklad v suteréne alebo v podkroví.

Jeho hlavnou vlastnosťou je, že na svojom plášti je niekoľko spojovacích prírub na pripojenie výfukových alebo výtlačných vzduchových potrubí, z ktorých každý môže samostatne slúžiť rôznym obytným alebo úžitkovým miestnostiam.

Jedno zariadenie teda môže plne zabezpečiť prevádzku systému dodávky a odsávania vetrania celého bytového domu.

Tipy a triky

Aby sa správne rozhodlo domáce fanúšik, v závislosti od jeho účelu a realizácie konkrétnych úloh by sa mali dodržiavať tieto pravidlá:

1. Pre účinné vetranie kúpeľní a hygienických zariadení je potrebné vybrať zariadenie s axiálnym typom s nominálnou kapacitou najmenej 30 m? / Hod.
2. Pri inštalácii v miestnostiach s vysokou vlhkosťou, napríklad v sprche alebo vo vani, je potrebné zabezpečiť, aby úroveň ochrany nebola nižšia ako IP.

1. Je možné ľahko určiť optimálny výkon kuchynského digestora vynásobením jeho celkového objemu 10. Napríklad kuchyňa s rozmermi 4 x 3 m s výškou stropu 2,8 m bude 33,6 m?, Výkon výfukového ventilátora musí byť minimálne 330 m / h
2. Výfuková kapacita pre obytné priestory je určená podobnou schémou, avšak v tomto prípade by mal byť celkový objem miestnosti vynásobený nie o 10, ale o 3.
3. Ak je to potrebné, rýchlo vyhrievajte miestnosť, môžete použiť elektrický ohrievač ventilátora pre dom, v ktorom je inštalovaný elektrický ohrevný prvok pred obežným kolesom dúchadla.

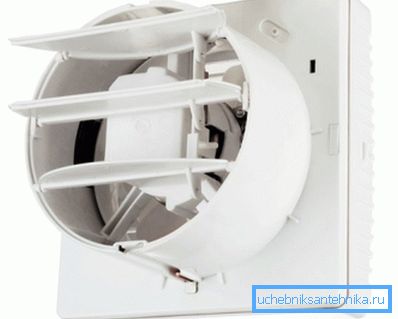

Tip! Aby sa zabránilo neželanému vstupu ochladeného atmosférického vzduchu z ulice do miestnosti, mali by byť všetky ventilátory domácnosti vybavené spätným ventilom.

záver

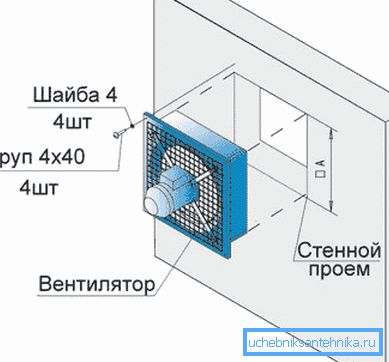

Po prečítaní tohto článku môžeme konštatovať, že najlepšou možnosťou pre kuchyňu, kúpeľňu a toaletu, ako aj pre obytné priestory bytu alebo malého súkromného domu je bežný axiálny ventilátor, ktorý je inštalovaný v okennom otvore okna alebo vo ventilačnej mriežke spoločnej vertikálnej stúpačky.

Ak chcete získať vizuálnu predstavu o tom, ako to urobiť sami, môžete si pozrieť video v tomto článku alebo si prečítať podobné materiály na našej webovej stránke.
