Zváranie vodovodných potrubí: správna voľba elektród a

13-10-2018
Skúmavky

Po mnoho desaťročí bolo zváranie vodných potrubí elektrickým zváraním najviac vyhľadávaným a efektívnym spôsobom spojenia konštrukčných prvkov potrubia. Dnes je táto technológia doslova zdokonalená a so správnymi skúsenosťami a efektívnym vybavením je možné dosiahnuť vynikajúcu kvalitu zvaru a v dôsledku toho vysokú úroveň tesnosti spoja.

V súčasnosti je v predaji široká škála zváracích zariadení a príbuzných zariadení. Čo si vybrať z tohto rozsahu na dosiahnutie najvyššej kvality zváracieho výkonu?

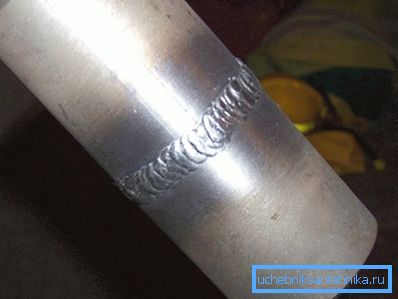

Príklad profesionálne vyrobeného švu

Bežné druhy zvárania dnes

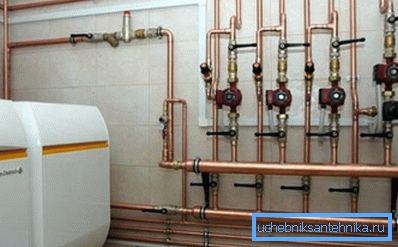

Spoľahlivé upevnenie vodovodných rúr na stenu zaisťuje ich trvanlivosť

Ak neviete, ako opraviť trhlinu vo vodovodnom potrubí, použite dvojzložkové kompozície za studena. Ak je však potrebné navzájom kvalitne a spoľahlivo spojiť kovové časti, bude potrebné tradičné zváranie.

Zvážte, aké metódy zvárania sú dnes dôležité.

V závislosti od typu pripojenia kovových povrchov sa líšia tieto druhy zvárania:

  • tepelná metóda - na základe roztavenia okrajov pripojených kovových povrchov;
  • termomechanická metóda - Je založené na použití zvárania kontaktov na tupo a na použití magneticky ovládaného oblúka.
  • mechanická metóda - Je založená na upevnení kovových povrchov trením a výbuchom.

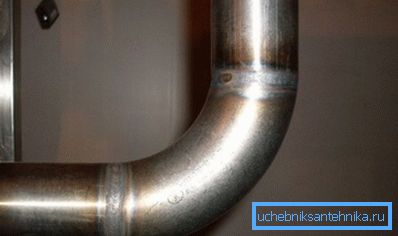

Oceľové potrubie

Priemyselná inštalácia potrubí sa zvyčajne vykonáva automatickým a poloautomatickým zváraním, pretože tieto technológie zabezpečujú optimálnu kvalitu a presnosť švu. Ak je otázka, ako odstrániť únik vo vodovodnom potrubí doma, potom sa zariadenie často používa na manuálne oblúkové zváranie.

Výber elektród

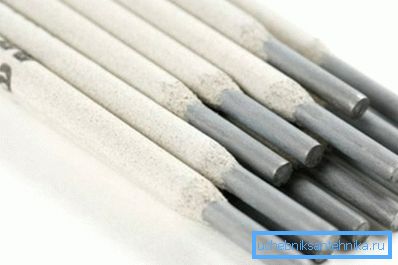

Elektródy pre prácu s nehrdzavejúcou oceľou

Manuálne oblúkové zváranie pracuje s elektródami. Elektróda je spotrebný materiál, ako napríklad elektrická páska pre vodovodné potrubia. Preto ak je vodovodné potrubie prasknuté a sú potrebné opravy, budete musieť zásobovať dostatočným množstvom týchto spotrebných materiálov.

Elektródy prezentované na trhu dnes podľa princípu činnosti možno rozdeliť do nasledujúcich kategórií:

  • Elektródy na báze tavenia - sú vyrobené z taviaceho drôtu určitej hrúbky. Cena spotrebného materiálu a priemer prierezu ševu závisia od hrúbky príslušenstva. Tento druh spotrebného materiálu je roztavený, čo vedie k švu, ktoré spája kovové povrchy. Tento typ je charakterizovaný intenzitou výdavkov, a preto pri vykonávaní zváracích prác je potrebné mať dostatočné množstvo elektród.
  • Nekonzumovateľné elektródy sú vyrobené z tepelne odolných zliatin volfrámu, elektrického uhlia a grafitu. Takéto modifikácie nie sú tak silne roztavené, koľko úsekov spojených rúr je roztavených.

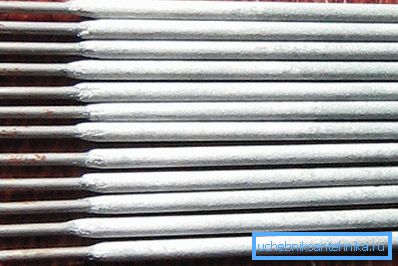

Rutilom pokryté elektródy na fotografii

Podľa typu povlaku sa elektródy delia na:

  • Pri pripájaní potrubí stredného a veľkého priemeru sa používajú modifikácie s celulózovým povlakom (označené písmenom C).
  • Modifikácie s povlakom s kyselinou rutilovou (označené písmenami RA) sa uplatňujú pri aplikácii čistých a vysoko pevných švíkov. Stupnica a troska na dokončenom švom je možné rýchlo odstrániť ručne.
  • Modifikácie s rutilovým povlakom (označené písmenami R a RR) umožňujú ľahké opätovné zapálenie, prispievajú k presnosti švu s dobrou odstrániteľnosťou trosky.
  • Modifikácie potiahnuté rutilovou celulózou (označené písmenami RC) sa môžu použiť na vykonávanie akýchkoľvek švov bez ohľadu na ich konfiguráciu a umiestnenie.
  • Elektródy s označením "B" v označení sa používajú na aplikáciu škár s vysokým stupňom viskozity a minimálnou tendenciou k praskaniu. Takéto príslušenstvo bolo použité pri práci s rúrkami s veľkým priemerom.

Varenie kovového povrchu

Pred pripojením úniku do vodovodného potrubia alebo jednoduchým zváraním jedného potrubia do druhého, musia byť kovové povrchy správne pripravené.

Návod na prípravu potrubí je nasledovný:

  • Kontrolujeme, či sú potrubia v súlade s priemermi prierezu a hrúbkou steny. Navyše skontrolujeme konce prítomnosti modrín a iných defektov. Nakoniec sa musíte uistiť, že rúrkový rez je dokonale okrúhly, nie elipsoidný.
  • Oblasti škár sú dôkladne očistené od hrdze a nečistôt.
  • Ďalej skontrolujeme, či konce rúr sú umiestnené v pravom uhle voči sebe.

Dôležité: Aby ste získali vysoko kvalitný zvar, je potrebné, aby uhol otvárania okrajov bol 60 stupňov s priľnavosťou asi 2 mm.

  • Ak tvar šikmého okraja nespĺňa požiadavky, konce sú dodatočne spracované tvárnicami, plochými nožmi alebo brúsky.
  • Príprava koncov na potrubiach s veľkým priemerom sa uskutočňuje pomocou frézovacích strojov alebo tepelným spracovaním s použitím rezania plynovou kyselinou alebo vzduchom plazmou.

Varenie metódy otáčania rúr

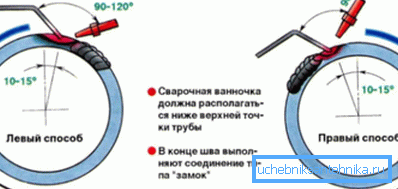

Schéma prevedenia otočného kĺbu

Rotačné spájkovanie vodných potrubí je všadeprítomné kvôli ľahkému prevedeniu.

Návod na vykonávanie zváracích prác je nasledovný:

  • Najprv nastavte príchytku. Tašky sa vykonávajú pomocou tej istej elektródy, ktorá sa použije na hlavný šev. Na stredne veľkých rúrach sú bodce medzi bodmi vo vzdialenosti asi 5 cm.
  • Ďalej je kĺb vizuálne rozdelený na štyri časti.
  • Najprv zvaríme prvú a druhú časť spoja.
  • Potom sa potrubie môže preklopiť okolo svojej osi, aby získala prístup k nespojeným častiam spoja.
  • Zarovnajte zostávajúce časti spoja.

Dôležité: Otočenie rúry okolo jeho osi je žiaduce, keď sa kov ochladzuje, inak sa môže objaviť mikroskop v spoji a bude potrebná tesniaca hmota pre vodné potrubia.

  • Po vytvorení prvého švov okolo kĺbu sa skúma jeho kvalita a jednotnosť. Ak je kvalita švu neuspokojivá, môžete otočiť rúrku v opačnom smere, aby ste vložili ďalšiu vrstvu švu.

záver

Takže sme zistili, čo je potrebné na to, aby ste zvárali, a aké metódy sa používajú na ich vykonávanie. Existujú nejaké otázky, ktoré potrebujú objasnenie? Ďalšie užitočné informácie nájdete sledovaním videa v tomto článku.
