Zváranie hdpe potrubí: technológie, zariadenia a materiály

V tomto článku budeme hovoriť o tom, ako a s využitím akého zariadenia sa vykonáva zváranie HDPE rúr. Téma článku je relevantná, pretože voda a kanalizačné systémy z polyetylénu sú čoraz viac dopytujú.

A to nie je prekvapujúce, pretože cena polyetylénových štruktúr dnes je veľmi atraktívna, dokonca aj v porovnaní s cenami analógov polypropylénu. Ale predtým, než začneme opis procesu zvárania, zvážme, aké sú materiály, ktoré musíme spojiť do jedného vodného systému.

Hlavné charakteristiky použitých materiálov

HDPE potrubia sú vyrobené z nízkotlakového polyetylénu, ktorý zaisťuje ich odolnosť voči mechanickému zaťaženiu v kombinácii s pružnosťou.

Tento typ PE-rúrku je široko používaný v beztlakové prístroje a tlakové potrubie s teplotou dopravovaného média nad 40? C Okrem toho môže byť použitý nízkotlakový polyetylén na distribúciu plynu a na kanalizáciu, za predpokladu, že potrubia sú chemicky odolné voči prepravovaným médiám.

Pri výrobe HDPE rúrok použitých polyetylén značky PE80 a 100. Tieto materiály spĺňajú požiadavky 18.599-2.001 (zariadenie pre prívod vody) GOST a požiadavky GOST P 50838-2009 (plynové jednotky).

Rozlíšenie plynovodov od vody umožňuje označenie a postranné pásmo. Pre vodu - páska je modrá a pre plyn - žltú.

Dôležité: Plynové potrubia je možné použiť na inštaláciu plynových a vodovodných systémov. Súčasne je neprijateľné používanie vodovodných potrubí na prepravu plynu.

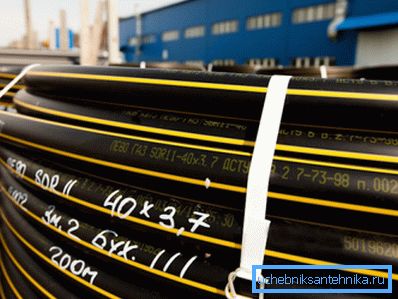

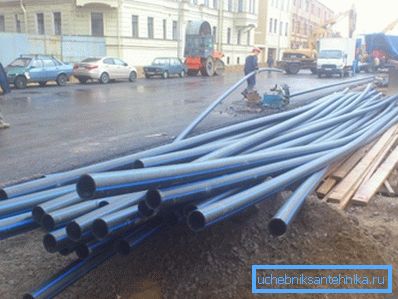

Nízkootlaková polyetylénová rúra je určená na inštaláciu pod zemou, avšak v prípade potreby ju možno použiť na vonkajšiu inštaláciu. Produkt sa predáva v segmentoch 12 metrov a zátokách 100 a 200 metrov.

Dôležité: Rúra získaná v cievkach, dlho pred začiatkom zvaru, by mala byť položená na rovnej ploche na rovnanie.

Spojenie sa môže uskutočniť dvoma spôsobmi:

• trvalé spojenie tupým zváraním alebo elektrofúziou;
• odpojiteľné spojenie pomocou špeciálnych stláčacích armatúr pre potrubia.

Ak je možné odpojiteľné pripojenie použiť pri inštalácii prívodu vody, potom pri konštrukcii systémov zásobovania plynom je povolené iba zváranie potrubia.

Zariadenie na zostrihanie

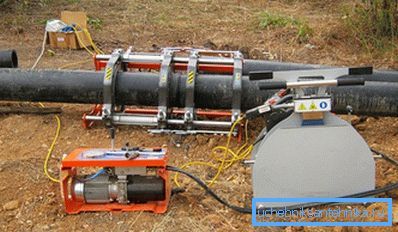

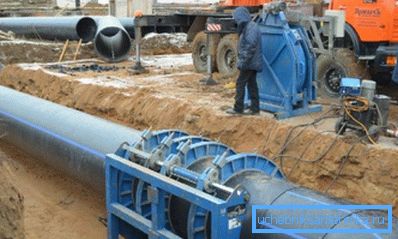

Zariadenia na zváranie zadných koncov rúr PND predstavujú stroje na prácu v stacionárnych alebo poľných podmienkach. Obe modifikácie sa skladá z rámu (rámu), na ktorom strediace svorky, ktoré umožňujú pozdĺžny pohyb vykonávať spájkovaných dielov.

Zariadenie je vybavené vykurovacím telesom, ktorého obvod opakuje vonkajší priemer rúr. Súprava okrem toho obsahuje zariadenie na vyrovnanie koncov. Jedná sa o mechanický nástroj, ktorý zároveň zarovná obidva konce.

Stacionárne zariadenia sú spravidla úplne mechanizované a pohyb rúr pozdĺž rámu sa vykonáva pomocou zdvihákov. Niektoré mobilné zariadenia naznačujú potrebu ručného pohybu spájaných prvkov.

Technológia zvárania na tupo

Takéto zváranie HDPE rúrok s vlastnými rukami je dôležité pre stavebné systémy s priemerom 50 mm a viac.

Tip: Ako už bolo uvedené, na vykonanie tupého spoja budete potrebovať zvárací stroj, ktorého cena je vysoká. Preto takéto zariadenie používajú odborníci, zatiaľ čo noví inštalatéri môžu prenajať high-tech zariadenia.

Technológia spájania výrobkov z polyetylénu od konca po koniec je ohrievanie koncových rezov do bodu tavenia a na ukotvenie pod tlakom. Pevnosť získaného švíku je dostatočná na dlhodobú prevádzku spoja, ale za predpokladu, že tento spoj bude stacionárny.

Pokyny na zváranie na tupo sú nasledovné:

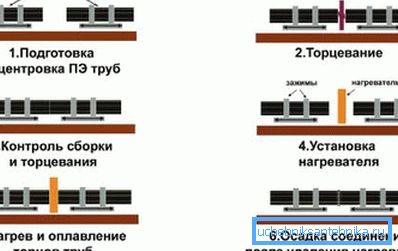

• Konce rúrok sú rezané v pravom uhle a zapadajú do stroja takže jeden koniec je umiestnený oproti druhému;
• Ďalej sú zvárané prvky upevnené kovovými uchopovačmi. (dve centrovacie svorky na každej strane) v polohe, v ktorej budú spájané;
• Medzi koncami zariadenia je inštalovaný, vyrovnávanie koncov rúr v pravom uhle;
• Potom medzi zarovnanými koncami je nainštalovaný vykurovací článok., ktorý ohrieva obvod potrubí z polyetylénu na pracovnú teplotu;
• Potom je vykurovací článok odstránený, a roztavené konce sa lisujú počas 2-3 minút pod vysokým tlakom;

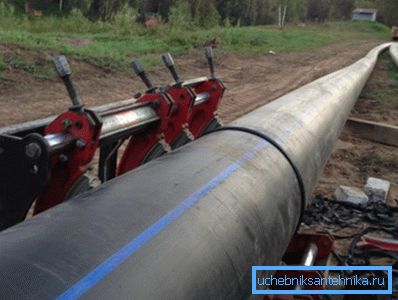

• Po ochladení polymérového materiálu má spoj nielen vysokú pevnosť, ale aj estetiku švu.

Elektrofúzne zváranie

Tento technologický proces umožňuje zber polyetylénových rúrok v jedinom systéme, berúc do úvahy vysokú pevnosť spojenia. Pokyny na zváracie práce sú jednoduché a umožňujú ich robiť sami, bez potreby služieb odborných špecialistov.

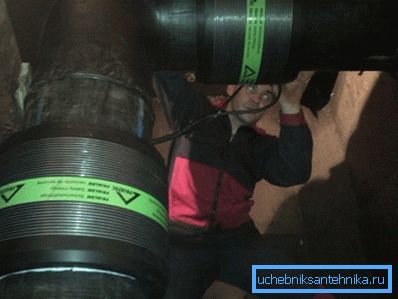

Princíp pripojenia dvoch rúrok do jedného celku pozostáva z použitia napätia na špirálu, ktorá je spojená do rúrkovej spojky. V dôsledku toho sa spojka zohreje na požadovanú teplotu a roztaví sa. Na roztavenie polymérovej spojky sa používa špeciálne zariadenie, ktoré dodáva požadované napätie tvarovanému prvku.

Medzi výhody technológie je potrebné poznamenať:

• jednoduchosť realizácie zvárania v porovnaní so strojmi na spájanie na tupo;
• vyššia odolnosť voči mechanickej deformácii v porovnaní s tupým kĺbom;
• malé štandardné veľkosti a hmotnosť stroja, ktoré umožňujú vykonávať práce v poľných podmienkach;
• možnosť spájania kĺbov malou strednou medzerou.

Technológia elektrofúzneho zvárania

• Polyetylénové rúry sú umiestnené na rovnakej úrovni vzájomne. Ak v prístroji existujú špeciálne nastaviteľné vodiace stojany, používame ich, ak nie, spravujeme improvizovanými prostriedkami.
• Vystrihnite konce špeciálnym rezačom, ktorý poskytuje možnosť rezania pod uhlom 90 °.

Dôležité: Rúru nemôžete rezať nožom alebo pílou, pretože nebude možné dosiahnuť optimálnu kvalitu a rovinnosť rezu.

• Pomocou handričky bez chĺpkov a odmasťovača na báze alkoholu pečlivo utrite konce zvonku a dovnútra.
• Na každom z rúrok merame vzdialenosť od konca rovnajúcu sa polovici spojky a označíme ju špeciálnym bielym značkovačom.
• Po celej meranej vzdialenosti odstránime povrchovú vrstvu. Na tieto účely používame špeciálnu škrabku, ktorá je súčasťou balenia zváracieho stroja.

Dôležité upozornenie: V žiadnom prípade nemôže vykonávať takú prácu, pomocou brúsneho papiera, pretože jednotlivé brúsne zrná z polyetylénu, aby spájky úniku.

• Na meranom okraji, kde bude spojka ukončená, namontujeme špeciálnu svorku, ktorá následne umožní umiestnenie rúry.
• Vyčistená časť potrubia je odmastená.

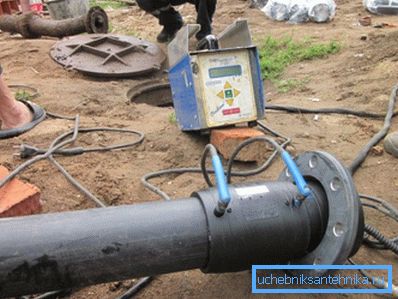

• Inštalujeme spojku na oboch koncoch a zapnite zariadenie na zváranie HDPE rúr. Spájkovanie trvá asi 4 minúty, zatiaľ čo trvá asi 10 minút, kým sa plast ochladí.

záver

Ako ste mohli vidieť, pripojenie potrubia z HDPE s vlastnými rukami nie je tak ťažké, ak máte príslušné vybavenie. Viac užitočných informácií, ktoré sú užitočné počas inštalácie, môžete nájsť sledovaním videa v tomto článku.
