Zváraná rúra 108 - nepostrádateľný stavebný materiál

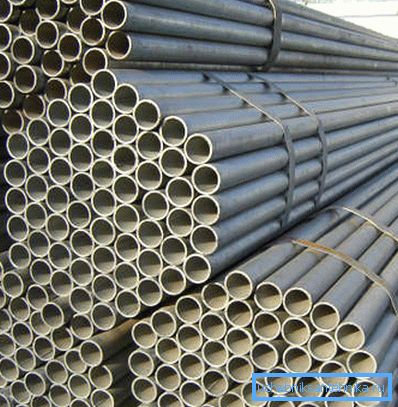

Napriek tomu, že plastové rúrky vyzerajú, oceľová rúra nestratí zem. Kovové inštalatérske, vykurovacie a kanalizačné systémy zostávajú veľmi populárne a potrubná oceľ sa môže použiť aj ako nosné prvky rámca. Napríklad potrubie 108 po 4 môže byť dobre použité ako stojan pre rám ľahkej konštrukcie.

Všeobecné informácie o elektrickom zváranom potrubí

Oceľové potrubie už viac ako desať rokov sa používa nielen na pokládku inštalácie alebo vykurovania, ale aj ako stavebný materiál. Rozsah použitia zváraných rúrok je oveľa širší, než sa na prvý pohľad javí. V závislosti od účelu je zloženie ocele iné a požiadavky na valcovanie sú odlišné.

Klasifikácia elektrických zváraných rúr

V závislosti od miesta určenia je možné rozlíšiť nasledujúce výrobky valcované za tepla:

• Trieda 1 - používa sa v každodennom živote. Táto skupina zahŕňa potrubie, ktoré sa používa napríklad na inštaláciu vykurovacieho systému. Dokonca aj nešpecialista sa postará o inštaláciu, budú potrebné iba podrobné pokyny pre prácu;

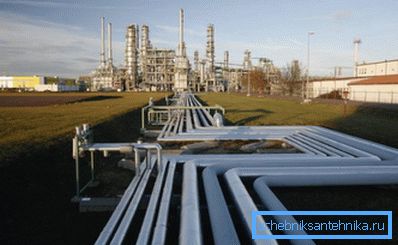

• Stupeň 2 - so zvýšenou odolnosťou voči tlaku a teplote. Tento typ prenájmu sa používa na čerpanie oleja, rovnako ako vody v hlavnom potrubí;

• Stupeň 3 - zloženie ocele sa vyberá na základe častých zmien teploty a tlaku. Rozsah - potravinársky priemysel, chemický priemysel atď .;
• Trieda 4 - potrubie vystavené silnému mechanickému namáhaniu, napríklad pri vŕtaní studne. Oceľ by mala mať zvýšenú odolnosť voči opotrebeniu;
• 5 - tento prenájom sa používa hlavne ako nosné prvky pre rámy. Preto je hlavnou požiadavkou vysoká pevnosť a nízka cena;
• Stupeň 6 - je vyrobený tak, aby vyhovoval potrebám strojárskeho priemyslu. Hlavnou charakteristikou je zvýšená odolnosť voči vysokému tlaku a odolnosti proti oderu.

Regulačný rámec

Môžete si vybrať niekoľko štandardov, geometrické rozmery, hmotnosť a tolerancie nájdete v GOST 10704-91, obsahuje tiež základné informácie o dimenzii. Napríklad potrubie 108x4 podľa GOST 10704 91 nemôže byť vyrobené s dĺžkou menej ako 4 m.

Rozmer vo všeobecnosti závisí od priemeru:

• viac ako 426 mm - spravidla sa veľkosť stanoví dohodou so zákazníkom;
• viac ako 152 mm - minimálna dĺžka je 5 m;
• 70 - 152 mm - 4 m;
• 30 - 70 mm - 3 m;
• menej ako 30 mm - 2 m.

Rozsah veľkostí je pomerne veľký: priemer sa pohybuje od 10 do 1420 mm a hrúbka kovu môže byť 1 až 32 mm. Preto je hmotnosť potrubia veľmi odlišná. Napríklad hmotnosť 1 metra potrubia 108x4 podľa štandardu je asi 10,26 kg a pri zvýšení hrúbky kovu na 5,0 mm sa tento údaj zvýši na 12,70 kg.

Venujte pozornosť! Pri označovaní je vždy uvedený vonkajší priemer. Aby bolo možné zistiť vnútorný priemer, je potrebné odpočítať z tohto počtu dvojnásobok hrúbky stien.

Okrem toho musí dokument brať do úvahy aj množstvo technických podmienok. Tieto údaje sú dôležité pri fáze kontroly kvality potrubia.

Môžete vybrať také dokumenty, ako sú:

• GOST 10705-80 - informácie sa týkajú potrubia s priemerom 10-530 mm (nízkou legovanou a uhlíkovou oceľou). Dokument obsahuje zoznam pravidiel pre prijatie, testovanie, maximálnu prípustnú koncentráciu nečistôt atď .;
• GOST 10706-76 - zloženie je približne rovnaké, ale požiadavky v tomto dokumente sú použiteľné pre potrubia s priemerom 426 - 1620 mm;

• GOST 10707-80 - kladie požiadavky na studené tvarované zvárané rúry s priemerom 5-110 mm (uhlíková oceľ);

Pokiaľ ide o bezšvíkové rúry valcované za tepla, hlavné informácie sú v GOST 8731-74. Neprítomnosť ševu robí potrubie ešte spoľahlivejší, aj keď silná stena tiež zvyšuje hmotnosť potrubia, napríklad hmotnosť potrubia 108x6 je už 15,09 kg / bar. m.

Hlavné etapy výroby

Celý výrobný proces možno rozdeliť do niekoľkých etáp:

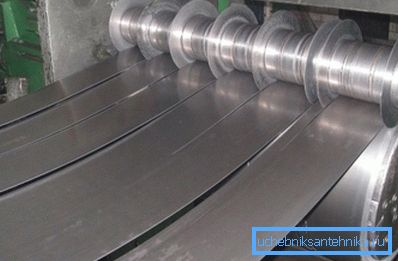

• kovová páska s konštantnou šírkou pôsobí ako surovina. Je lisovaný a zvarený tak, že sa získa kontinuálny oceľový pás s konštantnou šírkou. Nezabudnite ovládať hrúbku ocele, závisí od hmotnosti potrubia 108x4 a akejkoľvek inej veľkosti.

• v ďalšom štádiu pás prechádza valcom valcov, ktoré dávajú pásu tvar budúceho potrubia (doposiaľ sa nekoná zváranie);
• zváranie sa vykonáva;
• graf je odstránený;

Venujte pozornosť! Hrebene treba odstrániť nielen zvonka, ale aj zvnútra. Ak bude potrubie pracovať v tlakovom režime, potom nevybitý vnútrajšok spôsobí narušenie prietoku kvapaliny.

• potom sa monitoruje pevnosť ševu, potrubie sa odreže, konce sa očistia od omietok. V prípade potreby sa vykonáva povrchová úprava;
• dokončené potrubie je uložené.

Pri kontrole musíte brať do úvahy spôsob zvárania. Ak bol použitý šev s vyššou pevnosťou (GOST 10706), mala by sa hmotnosť zvýšiť o 1%.

To znamená, ak hmotnosť potrubia 108x5 bola 12,70 kg / bar. m, potom pri použití švu s vyššou pevnosťou bude to 12,827 kg / hod. m. S veľkými objemami to záleží.

Príklady použitia elektrických potrubí

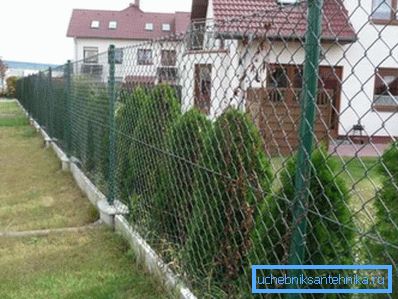

Pri individuálnej konštrukcii sa zvyčajne používa na inštaláciu vykurovacích systémov, inštalatérske práce. Všetka práca sa zvyčajne vykonáva ručne. Malé rozmery môžu byť použité ako rámové prvky potrubí pre ľahké konštrukcie, ako sú altány.

Pokiaľ ide o veľké veľkosti, musíte brať do úvahy cenu. Takže náklady na potrubia s rozmermi 108 x 4 sú pomerne vysoké (okolo 30 000 až 33 000 rubľov za tonu), takže nemá zmysel používať ho napríklad pri odpadových vodách.

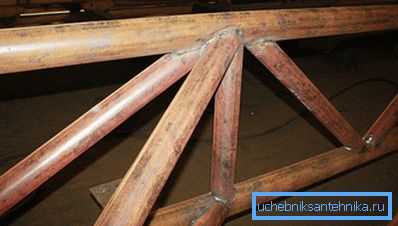

V priemyselnej konštrukcii sa plne prejavujú výhody elektricky zváraného potrubia. Veľké veľkosti je možné použiť ako regály, ako aj na pokrytie veľkých rozmerov. V druhom prípade sa musíte uchýliť k založeniu fariem.

Vlastná hmotnosť potrubia neumožňuje zablokovať rozpätie jednej rúry. Napríklad hmotnosť potrubia 108x3 5 je 9,02 kg / bar. m. s rozlohou 15,0 m bude mať iba vlastná hmotnosť 135,3 kg.

sčítanie

Elektrónové a bezšvíkové rúry sú obľúbené nielen individuálne, ale aj v priemyselnej konštrukcii. Malé veľkosti sa často používajú v každodennom živote, ale väčší priemer je vhodný aj pre serióznejšie konštrukcie.

Video v tomto článku podrobne opisuje proces výroby elektricky zváraných pozdĺžnych potrubí.
