Zvárajte polypropylénové rúry sami

Pri výstavbe rôznych zariadení je potrebné položiť potrubia. Polypropylén sa často volí ako materiál potrubia. Takéto potrubia majú dlhú životnosť, sú pomerne lacné, rýchlo sa zostavujú tak otvoreným, ako aj skrytým spôsobom. Spojenie potrubia však vyžaduje znalosti a skúsenosti, pretože vyžaduje použitie špeciálneho zváracieho nástroja.

Vlastnosti zvárania polypropylénových rúrok

Dve rúry sú zvárané pomocou spojky: zahrievanie povrchov, ktoré sa majú zvárať, bez úplného roztavenia a straty tvaru a potom stlačenie ohriateho povrchu. V tomto prípade sa vnútorná plocha zahrieva v spojke a vonkajší povrch v potrubí. Tento proces sa uskutočňuje pomocou zváracieho stroja, ktorý je na jednej strane konštrukčne vytvorený vo forme tŕňa na namontovanie armatúry a na druhej strane rukávy na vkladanie rúrky. Vykurovanie by sa malo vykonať na teplotu asi 260 ° C a krátko, aby sa spojovacie plochy kontaktov trochu roztavili.

Tip! Pri prekročení maximálnej teploty stráca polypropylén svoje vlastnosti. Maximálna prípustná odchýlka by nemala prekročiť 10 ° C.

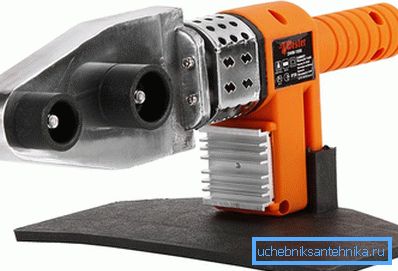

Ako si vybrať zvárací prístroj?

Zváracie stroje sú navrhnuté tak, aby používali rúrky a spojky s určitým priemerom, pri dodržaní tejto podmienky sa zachováva vyhrievanie a teplotná rovnomernosť. So zvyšujúcim sa priemerom by sa mal vynaložiť viac energie.

Tip! Približne výkon vo wattoch by mal byť 10-násobok priemeru, ktorý sa má zvárať, meraný v mm. Preto je použitie trysiek obmedzené na maximálny výkon zariadenia.

Nemali by ste sa však spoliehať na skutočnosť, že technické vlastnosti lacného spájkovacieho železa môžu zodpovedať skutočnosti. Platí to najmä pre čínskych výrobcov. To všetko závisí od kvality zostavy, ktorá sa dá ľahko skontrolovať týmto spôsobom: ak existujú dva oddelené ohrievače, ktoré sú zapnuté samostatne, to naznačuje možnú nespoľahlivosť alebo nekonzistenciu deklarovaného výkonu, pretože sa môžu buď zahriať na požadovanú teplotu alebo sa vždy zapnúť majú menovitý výkon. Toto je možné overiť len experimentálne počas zvárania.

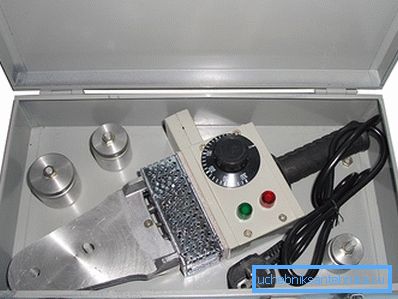

Každý nástroj má určitý typ termostatu, ktorý ovplyvňuje kvalitu zvaru. Najmodernejším a najpokročilejším je elektronický regulátor vykurovania. Má špeciálny snímač, ktorý dokáže monitorovať minimálne kolísanie teploty v blízkosti vyhrievaných plôch, zohľadňuje zotrvačnosť vykurovania a podľa toho upravuje napätie na ohrievači. Keď sa dosiahne maximálny súlad s teplotami a rovnomerné zahrievanie spojených prvkov, čo umožňuje získať vysoko pevný zvarový spoj. Druhým typom regulátora je kapilárny typ. Jeho princíp fungovania je jednoduchý: keď je dosiahnutá určitá teplota, vykurovanie sa vypne a po ochladení na určitú teplotu sa opäť zapne. Zmena teploty je až do 100 ° C.

Tretím typom snímača je bimetalové relé. Vďaka svojej veľkosti nie je umiestnená tak blízko vyhrievaného povrchu, má teda značnú zotrvačnosť, ktorá neumožňuje vysoko kvalitné zváranie, pretože je možné buď nedostatočné zahrievanie alebo tavenie. Pre začínajúcich zváračov sa takéto spájkovačky neodporúčajú.

Tip! Ak plánujete používať zvárací prístroj raz, je lepšie odmietnuť kúpiť lacné a nekvalitné nástroje a prenajať si profesionálny nástroj, s ktorým nebudete mať pri používaní žiadne problémy a zvary budú pevné a pevné.

Zváracie zariadenie môže byť manuálne alebo stacionárne. Ručné nástroje umožňujú zvarenie na mieste takmer bez akýchkoľvek obmedzení, pretože umožňuje pracovať aj na najťažších miestach. Avšak iba skúsený zvárač bude schopný presne vycentrovať kĺby a zaistiť tesné uloženie.

Stacionárne naopak má väčšiu váhu a rozmery, ale umožní vykonať vysokokvalitné vyrovnanie, poskytnúť predbežnú prípravu plôch pred pripojením a po ohreve spoľahlivo pripevniť zvárané rúry až do úplného nastavenia a chladenia. Z hľadiska nákladov sú pomerne drahé, a preto sú len v dopyte medzi odborníkmi.

Príprava rúr na zváranie

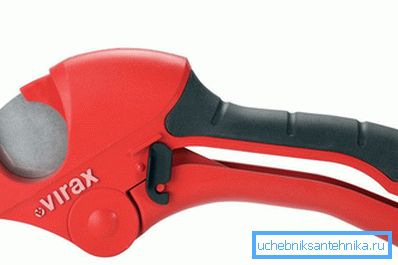

Pred vriacou polypropylénovou rúrou je potrebné ich rezať na pílu, nožnicami so špeciálnym dizajnom alebo rezačkou rúrok. Rezanie musí byť vykonané v pravých uhloch, aby sa nevyskytli prázdne priestory a aby nedošlo k poklesu tlaku v potrubí. Potom, čo je potrebné vyčistiť rúrku z pilín a vyskrutkovať zvonku. Odstráni sa pod uhlom 30-45 °. Tento postup môžete vykonať pomocou phaseru. Rúry s malými priemermi nevyžadujú skosenie.

Zvárací proces

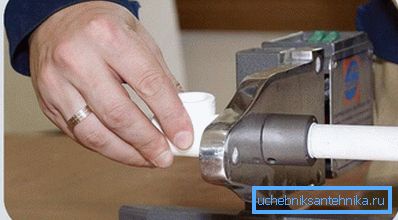

Pred začatím práce zapnite zvárací prístroj a zohrejte ho na prevádzkovú teplotu. Po ohreve sa pripravené rúry a armatúry nosia na príslušných ohrievačoch. Keďže potrubie má priemer väčší ako menovitý a montážna krabica je menšia, nie je možné ich pripojiť bez vykurovania.

Na kontrolu hĺbky vstupu na povrchu sú značky alebo zárezy.

Tip! Napnutie častí na vyhrievacom prvku by malo byť vykonávané striktne v koaxiálnom smere, aby sa zabránilo sklonu, čo môže spôsobiť poškodenie steny a poškodenie kvality pripojenia.

Zváracie trysky majú kužeľovitý povrch na zjednodušenie napínania a vykurovania. Pri posúvaní častí polypropylénu sa vonkajšia časť rúrky opiera o základňu trysky, roztaví sa a zaberá zaoblený tvar. Na konci ohrevu sa armatúra a rúrka rýchlo odoberú a navzájom sa naložia s malou námahou až do tesného zmršťovania. Súčasne je zakázané prechádzať časťami, pretože v tomto prípade nebude možné dobre variť, pretože to nepriaznivo ovplyvní vytváraný šev. Potom sa časti držia v tejto polohe niekoľko minút, kým sa zlúčenina ochladí a nestane homogénnou.

Typické chyby

Najčastejšou chybou je neúplný vstup rúrky do armatúry, čo vedie k vytvoreniu zákrutu - slabému bodu komunikácie a následne k poklesu tlaku počas pohybu tekutiny.

Ďalšou chybou je použitie nadmernej sily pri pripojení potrubia a spojky, v dôsledku čoho sa vďaka roztaveným koncom vytvorí vnútorný výčnelok, ktorý bráni pohybu pracovnej látky.

Zváranie polypropylénových rúr s vlastnými rukami si vyžaduje starostlivosť a presnosť všetkých krokov, pretože je potrebné dosiahnuť optimálne vykurovanie a potom rýchlo spojiť diely. Akékoľvek oneskorenie vedie buď k materiálnemu poškodeniu, alebo ku zlému prvku.

video

Aby sme vám tento problém pochopili, pozývame vás na sledovanie tohto videa:
