Zmena, označenie a rozmery polypropylénových rúrok

V priebehu času sa postupne, ale iste dodávajú systémy na zásobovanie vodou a vykurovanie z kovu na polyméry. Treba poznamenať, že rozmery polypropylénových rúr sú vypočítané v mm a nie v palcoch, ako to bolo skôr (môžete vypočítať v ľubovoľných jednotkách, avšak v metrickom systéme sa vytvorí dokumentácia).

Zmienili sme sa o PPR z dobrých dôvodov, pretože o tom budeme hovoriť, teda o modifikácii, označovaní a rozmeroch, ktoré sa používajú na prepravu kvapalín rôznych teplôt. Ak máte záujem, podrobnejšie informácie sú uvedené nižšie. A navyše uvidíte video v tomto článku, ktoré jasne demonštruje našu tému.

PPR

Označenie polypropylénových rúrok

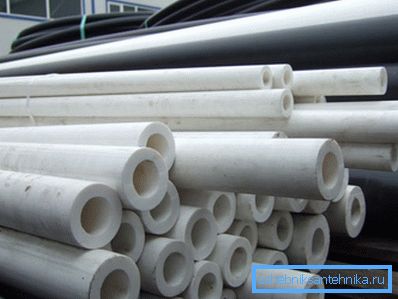

• Najpopulárnejšie výrobky tohto typu sú označené značkou PPR, ako je vidieť na fotografii vyššie, a to všetko kvôli veľmi vysokej tepelnej odolnosti - takéto výrobky sa používajú na zásobovanie teplou a studenou vodou, ako aj na vykurovacie systémy. Či už to bolo v každom prípade, prvé písmená skratky budú PP. Ale môžete spoznať PPH alebo PP-1, čo znamená, že výrobky sú vyrobené z homopolyméru (výrobok prvej generácie pre studenú vodu). Nájdete tu aj symboly PPB, ktoré naznačujú možnosť použitia teplej vody a vykurovania.
• Symboly PN označujú menovitý tlak v bare. Napríklad ak je PPR polypropylén, rúrka je 110 mm a iné priemery sú označené ako PN20, potom jej pracovný tlak je 20 bar, čo je 2 MPa alebo 20,4 kg / cm². Medzi symbolmi v tomto prípade existujú štyri kategórie - PN10, PN16, PN20 a PN25. A prvé dva sú vyrobené s rovnomernou stenou a posledné dva v strede alebo bližšie k povrchu majú vystužujúcu vrstvu, ktorá je vyrobená zo skleného vlákna alebo hliníkovej fólie.
• Okrem základných údajov označuje aj pomocné, ako je názov výrobcu, trieda, vonkajší priemer a hrúbka steny, normatívny dokument tohto výrobku.

Poznámka. Treba povedať, že PN10 a PN19 sa vyrábajú bez vystužujúcej vrstvy, ktorá slúži na zvýšenie odolnosti voči vnútornému tlaku, ale ako ochrana pred deformáciou PPR pri zahrievaní.

Geometrické parametre

Rozmerová tabuľka pre polypropylénové rúry PN10, PN20 a PN25

Venujte pozornosť tabuľke a uvidíte, ako sa geometrické parametre menia v závislosti od menovitého tlaku s rovnakou vonkajšou časťou.

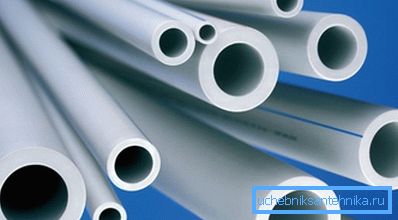

Napríklad polypropylénová rúrka 20 mm, tu:

• PN10 bude mať vnútorný priemer 16,2 mm, stenu 1,9 mm;
• PN20 - vnútorný priemer 13,2 mm, stena - 3,4 mm;
• PN25 - vnútorný priemer 13,2, stena - 4,0 mm, ale tu sa vonkajší prierez mierne zvýši - v tomto prípade sa zdá byť 21,2 mm.

Podobne geometrické rozmery iných častí menia napríklad polypropylénové rúry 32 mm:

• PN10 bude mať vnútorný priemer 26,0 mm, stenu 3,0 mm;
• PN20 - vnútorný priemer 21,2 mm, stena - 5,4 mm;
• Vnútorný priemer PN25 21,2 mm, stenu - 6,0 mm.

A opäť, PN25 bude o niečo hrubší ako podmienená časť - už nebude 32 mm, ale 33,2 mm.

Poznámka. Vzhľadom na skutočnosť, že výstužná vrstva hliníkovej fólie nie je v strede steny, ale bližšie k povrchu a časť PN25 mierne prekračuje podmienenú časť, pred zváraním výrobkov so spojkou vyžaduje inštrukcia čistenie spájkovacej plochy z hornej vrstvy PPR a fólie. Ak chcete vykonať takýto postup s nožom, bude to mimoriadne náročné, takže v takých prípadoch použite špeciálny holiaci strojček s určitým priemerom.

Hĺbka a čas spájkovania v závislosti od veľkosti

Ako viete, pri inštalácii PPR polypropylénu - potrubia 50 mm, 32 mm alebo s inými parametrami podliehajú zváraniu pre spojenie cez armatúry. Avšak určitá časť výrobku znamená určitú hĺbku pristátia jeho konca v armatúre.

Taktiež retenčný čas častí počas zvárania a po ňom počas zmrazovania závisí od rezu. Hĺbku vkladania výrobku do armatúry a jeho čas držania môžete určiť pomocou horného stola.

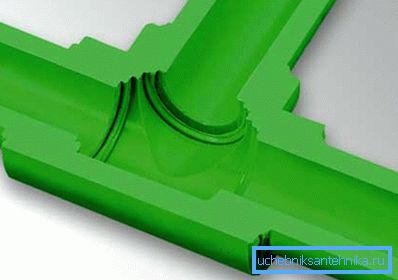

Parametre zvárania sú mimoriadne dôležité pre každú veľkosť, pretože ak je polypropylénový polypropylén (PPR) - potrubie s nominálnym vnútorným priemerom 16 mm je zasunuté do armatúry viac, ako sa očakávalo, potom sa z dôvodu sploštenia stien zníži priepustnosť alebo vôbec zablokuje priechod. Ak sa to stane v tee alebo chetverike, potom koniec jednoducho zablokuje kolmý výtok, čo tiež hrozí zníženie priechodnosti alebo preťaženia.

prihláška

Okrem bežného používania polypropylénových potrubí pre zásobovanie vodou a vykurovacie systémy, ktoré často tvoria mnohí domácich remeselníkov vlastné ruky, sa používajú aj na vonkajšie kanalizačné systémy a vetranie priestorov.

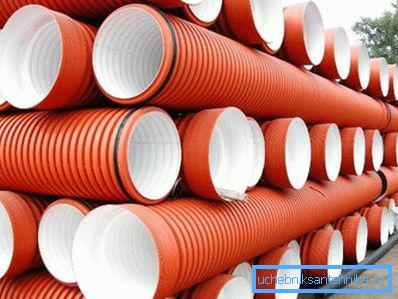

Napríklad pre kanalizačné kanály používajte PPR s priemerom od 40 mm do 110 mm, s typickou dĺžkou 5 m. dokovanie sa uskutočňuje pomocou spojok s gumovými tesneniami a samotný výrobok môže byť buď hladký, alebo vlnitý.

Pre ventilačné kanály, ako na hornej fotografii, používajú rovnaké priemery ako pre vonkajšie odpadové vody, ale len tu môže byť konfigurácia sekcií nielen kruhová, ale aj oválna, štvorcová alebo obdĺžniková. Hlavnou požiadavkou pre vetracie kanály nie je zvýšená pevnosť a nízka prenosová kapacita tepla, ale nízka hmotnosť.

záver

Pri výbere polypropylénových rúrok určite nebudete venovať poslednú pozornosť nákladom na materiál. V tomto prípade by ste mali mať na pamäti, že cena nie je len veľkosť a nominálny tlak stien, ale aj značka. Výrobcovia značiek vždy predávajú svoje výrobky drahšie, hoci v kvalite nemusia byť horšie (a dokonca ani predbiehajúce) úplne neznáme výrobcov začiatočníkov.
