Závitová trubica - výroba, aplikácia a funkcie

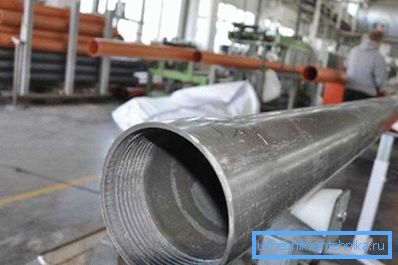

Pripojiť kovové rúry pomocou niekoľkých metód vrátane závitov. Osvedčuje sa pri inštalácii ventilov. Tento článok sa bude venovať metódam rezania vnútorných a vonkajších závitov na potrubí, ako aj nástrojov a zariadení, ktoré sa v tomto prípade používajú.
Typy nástrojov
V tomto prípade máme záujem o sadu potrubí.
Pozostáva z:
- niekoľko skrutiek, závitoviek a kohútikov, určené na rezanie závitov rôznych priemerov;
- držiak pre ľahké ovládanie;
- prídavné nástroje vrátane svoriek a svoriek.
Pravidlá krájania
Proces sa uskutočňuje podľa špecifického algoritmu. Ak sa inštrukcia nedodržiava, výskyt manželstva alebo zlomenie závitového zariadenia je len otázkou času.
Tip: dodržiavajte bezpečnostné pravidlá pri práci s kohútikmi a matricami, inak by to mohlo spôsobiť zranenie vašich rúk.
Hlavné požiadavky, ktoré sa vzťahujú na proces a zariadenia:
- Zakazuje sa rezanie tupým a chybným nástrojom.
- Je potrebná predbežná príprava kovovej rúry, pri ktorej sa z oblasti budúcej nite odstráni vrstva špiny, hrdze a farby. Musíte vyčistiť povrch pred kovom.
- Od konca výrobku je potrebné odstrániť vonkajšiu skosenie pomocou brúsky alebo pilníka.
- Počas práce sa na pracovnú plochu potrubia a frézy musí aplikovať mazivo alebo špeciálna kvapalina. Mal by sa použiť pred začiatkom práce aj počas procesu rezania.

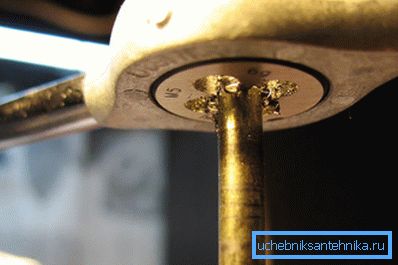

Použite matricu
Bežné závitové rezanie je vyrobené z tvrdenej nástrojovej ocele. Na zaskrutkovanie v ňom sú rezné hrany, medzi ktorými sú otvory vytvorené, aby vyčistili čip smerom von. Pomocou dosky je možné vykonať potrebné rezanie rôznych typov rúr v pomerne krátkom čase.
Proces sa uskutočňuje v tomto poradí:
- Upevnite rúrku vo vertikálnej polohe v zveráku alebo inom zariadení.
- Odstráňte vonkajšiu skosenie od holého potrubia.
- Vložte do držiaka lisovku na rúry s požadovaným priemerom.
- Namažte frézy a potrubie, aby ste uľahčili prácu.
- Zarovnajte dosku s koncom trubice presne kolmo k jej osi. V opačnom prípade bude nesprávne zarovnanie prístroja spôsobiť uvoľnenie nite alebo zmenu jeho priemeru. A v skutočnosti av inom prípade bude považované za manželstvo.
- Otočte držiak v smere hodinových ručičiek a rezu na obrobok.
- Po niekoľkých otáčkach posuňte dosku späť, aby ste z nej odstránili čipy.
Tip: robte prácu hladko, vyhýbajte sa trhaniu. Nezabudnite pravidelne mazať povrch závitov a rezákov.
- Po poslednom otočení vráťte Lerku do počiatočnej pozície a znova ju prejdite.
Používame závitovku
Pre zariadenie sú dve možnosti:

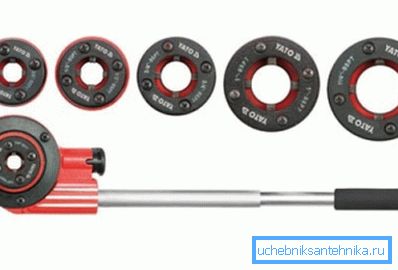

| príručka | Prispôsobenie vo svojej funkcionalite je rovnaké ako uhynutie, ale je modernejšie a všestrannejšie. Súprava obsahuje držiak a vymeniteľné frézy, ktoré sú umiestnené v jeho drážkach, čo umožňuje meniť frézy v krátkom čase, keď sú nudné. Navyše, závitovka vyžaduje menej úsilia pri rezaní. Pri procese práce závitovka potrebuje menej úsilia na vytvorenie vlákna. Je to jednoduchšie a bezpečnejšie pracovať so zariadením, pretože vnútri držiaka sú vodítka pre presnosť. Pokročilé verzie nástroja sú vybavené chrastítkami, ktoré umožňujú otáčanie držiaka iba v jednom smere. Závitovanie na potrubí sa vykonáva v nasledujúcom poradí:
|
| elektrický | V tomto prípade je nástroj vybavený elektromotorom, ktorý umožňuje veľmi rýchle, bez námahy a pri najvyššej možnej kvalite vykonať proces rezania závitov. Preto bude jeho cena drahšia ako v manuálnej verzii.Pred začatím práce je potrebné ju upevniť v svorke, ktorá je súčasťou súpravy a stlačte tlačidlo "Štart". Vlákanie sa bude diať za niekoľko sekúnd. Vhodnosť zariadenia spočíva v tom, že nemusíte používať silný zverák na upevnenie, čo má za následok aj pohyblivosť nástroja, ktorý sa dá pripevniť k samotnej rúre. |
Tip: Nezabudnite pravidelne mazať povrch počas prevádzky.
Použite kohútik

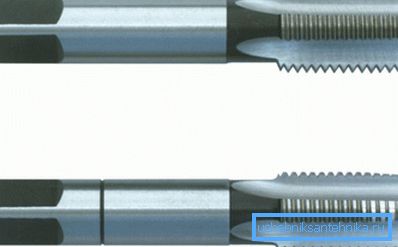

Takzvaný rezný nástroj, ktorý je tvrdená skrutka. Má niekoľko pozdĺžnych skrutkových alebo rovných drážok, ktoré vytvárajú rezné hrany. Návrh pozostáva z pracovnej časti a stopky, ktorá končí na námestí.
Pre správny výber kohútika potrebujete poznať presný vnútorný priemer obrobku. Pre prácu budete potrebovať dva nástroje, prvý na odstránenie rezacích triesok, približne 70% a druhý na dokončenie závitov (30%).
Preto v prvom štádiu prejdite vnútorným priemerom kužeľom č. 1 a potom dokončite prácu č. 2. Zároveň nezabúdajte, že potrubie a vodovodné potrubie musia byť namazané mazivom, napríklad strojovým olejom.
Príčiny manželstva
Problémy sa vyskytujú pri každej práci, avšak pokiaľ ide o závitovanie, výrobok už nie je vhodný na použitie. Odborníci preto doporučujú, aby boli závitovanie čo najdôkladnejšie.
Nižšie uvažujeme hlavné dôvody, pre ktoré sa manželstvo môže stať:
- Aplikovaný nástroj nízkej kvality. Pamätajte si, že tupé alebo rezné rezáky môžu viesť k poškodeniu obrobku bez rezania vysoko kvalitných nití.
- Bez mazania sa cievky zlomia a na nich sú často trhliny.
- Veľké fyzické úsilie môže spôsobiť zlomenie vlákna.
- Priemer razníkov a závitovky sa nezhoduje s priemerom obrobku.
záver

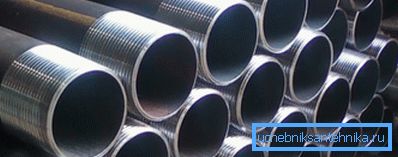

Závitové potrubné spoje sú už dlho pevne zakotvené v stavebníctve. Ich použitie pri párovaní potrubia umožňuje rýchlo vytvoriť vodovod, plyn alebo kúrenie. Pri výrobe nite by sa mali používať iba kvalitné nástroje, ako aj technológia výroby. Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
