Vykurovacie rozvody: účel, výhody a inštalácia

Vyhrievací kolektor je hlavným uzlom systému sálavého vykurovania, ktorý je dnes jedným z najprogresívnejších a najvýkonnejších riešení. Budeme hovoriť o hlavných štrukturálnych charakteristikách kolektora na vykurovanie, zvážte typy hrebene a uveďte niekoľko tipov, ktoré vám pomôžu pri inštalácii kolektora na vykurovanie vlastnými rukami.

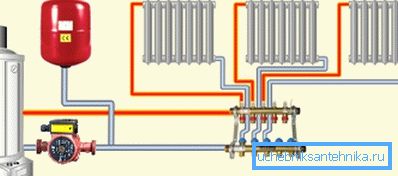

Vyhrievací systém kolektorového lúča

Zvážte kolektor vykurovania v spojení s zohľadnením radiálneho usporiadania chladiacej kvapaliny, takže bude ľahšie pochopiť jeho hlavné funkcie a výhody.

Ako viete, existujú tri hlavné typy vedenia potrubia:

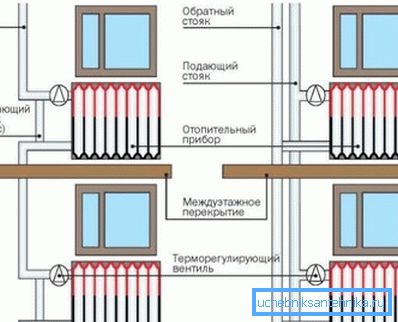

1. Konštrukcia jedného potrubia. Tu sú radiátory zapojené do série, to znamená, že chladiaca kvapalina je dodávaná do prvého zariadenia, potom prechádza cez batériu a vstúpi do ďalšej, postupne prechádza celým okruhom a vráti sa do kotla. Je zrejmé, že po každom radiátore sa voda ochladzuje a batérie sa zahrievajú nerovnomerne;
2. Schéma dvoch potrubí. Toto riešenie zabezpečuje dodávku vody cez jednu rúrku a výstup do druhej, to znamená, že okruh pozostáva z dvoch čiar, medzi ktorými sú paralelne zapojené radiátory. Táto schéma umožňuje rovnomernejšie zahrievanie zariadení;

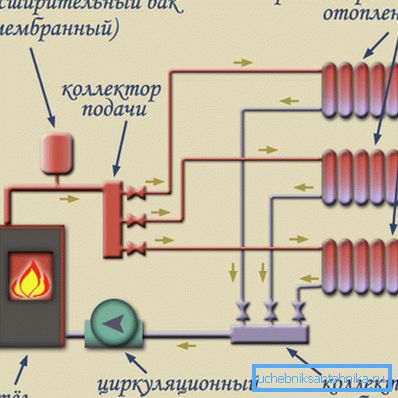

3. Vzor lúča. Chladiaca kvapalina sa dodáva do distribučnej jednotky (zberača vykurovacieho systému), odkiaľ prichádza ku každému chladiču cez samostatné potrubie a potom sa vráti späť cez spätné potrubie, zhromaždí sa s hrebeňom a vstúpi do kotla. Preto je možné dosiahnuť najuniverzálnejšiu distribúciu tepla v miestnosti.

Venujte pozornosť! Ako vidíte, v radiálnom schéme existuje veľa obvodov, jeden pre každú batériu. Preto pre normálnu prevádzku systému je potrebné cirkulačné čerpadlo, ktoré môže poskytnúť potrebné parametre tlaku a cirkulačnej rýchlosti chladiacej kvapaliny.

Schéma lúča umožňuje ohrievať každý jednotlivý chladič čo najrovnomernejšie, navyše umožňuje nastaviť intenzitu prívodu tepla pre každú batériu.

Aj v tejto schéme môžete vypnúť ľubovoľné zariadenie bez toho, aby ste zmenili prevádzku celého systému, a vo výškových budovách môžete vypnúť celé podlažia bez prerušenia toku chladiacej kvapaliny do ostatných častí budovy.

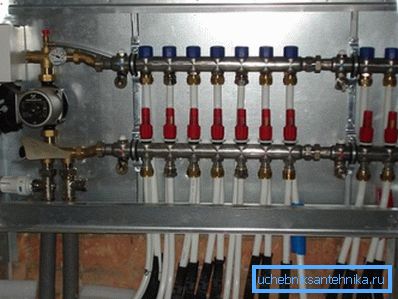

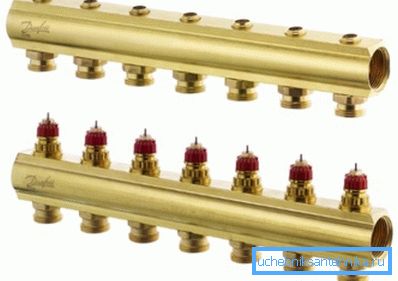

Na realizáciu týchto výhod sa používajú vykurovacie kolektory, ktoré sú zahrnuté v distribučnom uzle vo forme pár zariadení - hnací a vratný hrebeň. Páskovanie ventilov vykurovacích kolektorov, ventilov a odvodňovacích ventilov, prietokomerov a termostatických hláv umožňuje automatické nastavenie teplotných podmienok na každom individuálnom vykurovacom zariadení.

Venujte pozornosť! Najčastejšie sa takéto elektroinštalácie používajú pri výstavbe vykurovacích systémov v súkromných domoch a chalupách, avšak táto schéma sa môže použiť aj v byte s centralizovaným prenosom tepla. Treba mať na pamäti, že potrubie sa najlepšie vykoná pod podlahou.

Ďalšou výhodou radiálneho usporiadania je schopnosť skryť potrubie pod základnou alebo v hrúbke podlahy. Často táto konkrétna funkcia ovplyvňuje výber rozloženia.

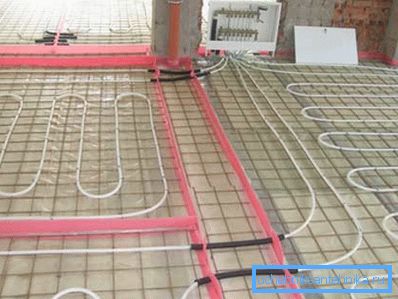

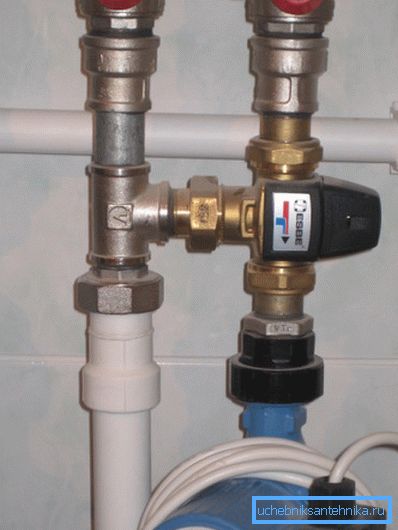

Nehovoriac o takom systéme, ako je "teplá podlaha". Tu nie sú kontúry pripojené k radiátorom, ale sú položené špeciálne v podlahovom poteru, aby sa zohrial.

Jedinou významnou nevýhodou tohto riešenia je vysoká cena materiálov a práce.

Vykurovací hrebeň

dizajn

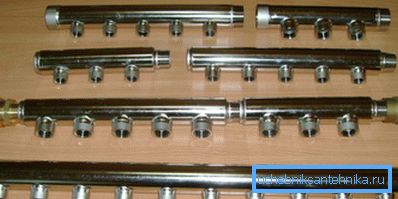

Hrebeň je palcová alebo trojštvrťová rúra, otvory na koncoch sú závitové. Jeden koniec je pripojený na potrubie s prívodnou alebo odvodňovacou vodou a druhý koniec je uzatvorený zástrčkou, odvzdušňovačom a / alebo kohútikom na vypustenie chladiacej kvapaliny zo systému.

V priebehu času budete môcť odstrániť uzáver alebo kohútiky a pridať nové prepojenia na hrebeň, aby ste rozšírili vykurovacie zariadenie alebo pripojili "teplú podlahu".

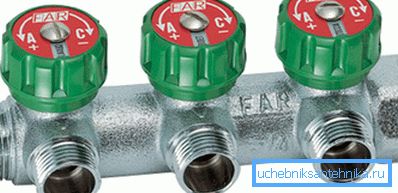

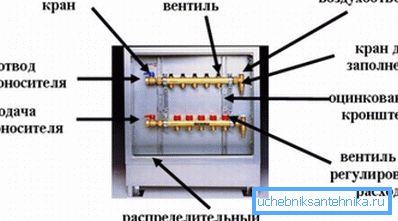

Okrem toho je potrubie vybavené kohútikmi na pripojenie vykurovacích potrubí a zásuviek na montáž regulačných ventilov. Dodávacia časť je spravidla vybavená prietokomernými ventilmi, ktoré regulujú prietok a spätnou časťou - tepelnými hlavicami, ktoré merajú teplotu vratnej vody a v prípade potreby otvárajú alebo zatvárajú prietokomery.

Venujte pozornosť! Potrubie je možné pomocou jednoduchých nastavovacích žeriavov: v tomto prípade sa ovládanie vykonáva ručne. Je potrebné nainštalovať žeriavy, ktoré sú potrebné na odpojenie zariadení od siete za účelom opravy alebo výmeny chybných častí.

V prípade jednoduchého páskovania pomocou žeriavov sa nevyžadujú zásuvky na kovanie, takže hrebeň môže mať jednoduchší dizajn. O odrodách dizajnov sa budeme zaoberať v nasledujúcej časti.

druh

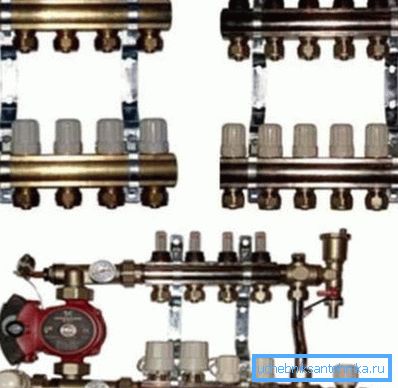

Existujú rôzne modely distribútorov, ktoré sa líšia v kompletnej zostave páskovania, materiálov, výrobcov a dizajnu. Môžu existovať aj rozdiely v závislosti od účelu zariadení.

Najefektívnejšie a najspoľahlivejšie modely značky, ktoré sú vybavené všetkými potrebnými zariadeniami a príslušenstvom.

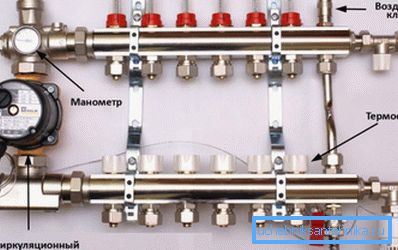

Zloženie takýchto produktov môže zahŕňať:

• Hnacie a reverzné hrebene. Spravidla je vyrobená z vysoko kvalitnej mosadze alebo nehrdzavejúcej ocele;
• Cirkulačné čerpadlo;
• Prietokomery na distribútori;
• Termostatické hlavice na zbernom uzle;
• Mayevsky vzduchový ventil alebo kohútik na odvádzanie vzduchu zo systému;
• Žeriav na vypúšťanie chladiacej kvapaliny;
• Tlakometr pre kontrolu tlaku;
• Konzoly alebo iný montážny hardvér;
• Ohyby na pripojenie elektrických potrubí.

Venujte pozornosť! Značkové modely sú zostavené a vybavené všetkými vlastnosťami zariadenia a dizajnom hrebeňa. Podrobnosti o takomto systéme sú zvyčajne navrhnuté navzájom a pracujú na tejto vzájomnej konfigurácii najefektívnejšie.

Cena vysoko kvalitných zostáv od popredných spoločností môže dosiahnuť 20 až 30 tisíc rubľov. Ak je to pre vás príliš drahé, môžete použiť jednoduchšie a lacnejšie zariadenia.

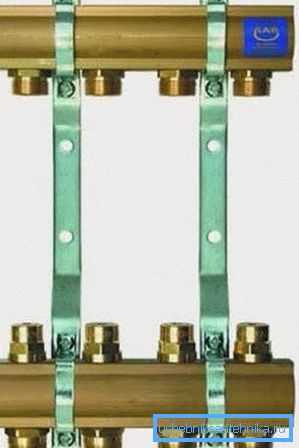

Menej komplexná variácia je palcová mosadzná trubica s polopalcovými drôtovými spojmi. Napájacia časť je vybavená výhradne vývodkami a na zadnom hrebete sú zásuvky na inštaláciu termostatov alebo prietokomerov. Výber a inštalácia ventilov sa bude musieť vykonávať nezávisle.

To však nie je najjednoduchšia možnosť, existujú aj čínske výrobky:

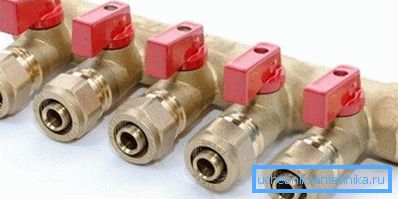

Ešte lacnejšie bude stáť model odliatku s regulačnými ventilmi vyrobenými v Číne. Existujú možné problémy spojené s poškodením tesnení a únikmi v oblasti ventilovej zostavy. Výmena tesnení je často zložitá alebo nemožná v dôsledku tvarovanej konštrukcie výrobkov.

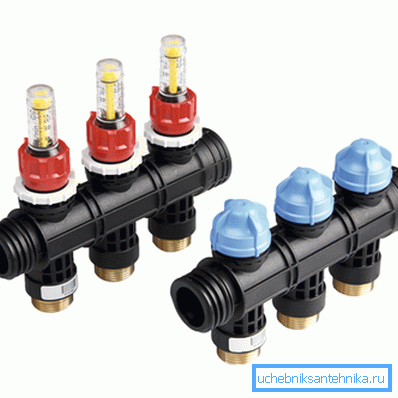

Nájdete tu aj plastové modely ventilov. Vyznačujú sa nízkymi nákladmi a pomerne dobrou kvalitou, ale ich spoľahlivosť je sporná. Keďže zatiaľ neexistujú žiadne spoľahlivé štatistiky a prevádzkové skúsenosti, je na čase povedať o trvanlivosti.

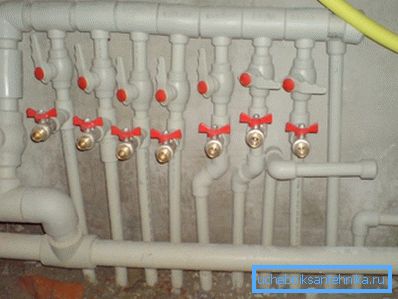

Nakoniec môžete zostaviť polypropylénovú distribučnú zostavu tým, že odpichnete odpaličky do palcovej vystuženej rúry. Je to najlacnejší a najjednoduchší spôsob, ale jeho spoľahlivosť smeruje k záporným hodnotám, čo umožňuje dočasné nazývanie takéhoto riešenia.

Venujte pozornosť! V prípade obmedzeného rozpočtu by ste nemali ušetriť na vykurovaní, je lepšie znížiť náklady na dokončenie alebo vnútorné potešenie, pretože nehoda s únikom vriacej vody bude stáť oveľa viac a dekorácia bude trpieť ako prvý.

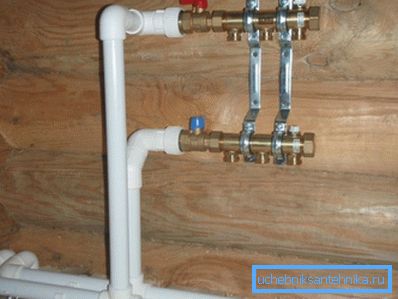

montážne

Inštalácia vykurovacieho kolektora začína inštaláciou závitoviek na držiaku. Potom odskrutkujte zátky a nainštalujte odvzdušňovací a vypúšťací ventil.

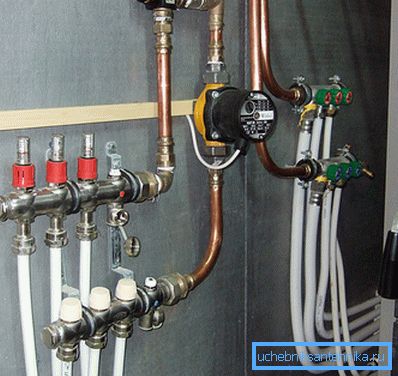

Potom odoberú uzávery zo zásuviek a namontujú prietokomery pre prietok a umiestnia termostaty na spätný tok. Ak nie je čerpadlo pôvodne nainštalované, je nainštalované.

Potom je konzola namontovaná na stenu alebo v rozvodnej skrini. Keď je súprava zostavená a nainštalovaná, pripojte radiátorové rúry alebo obrysy teplej podlahy. Na konci sú pripojené hlavné potrubia a systém sa zvlhčuje pomocou špeciálneho čerpadla.

Venujte pozornosť! Táto inštrukcia nie je konečná a môže sa líšiť v závislosti od použitého zariadenia a konfigurácie systému.

záver

Vykurovanie kolektorov je najprogresívnejší systém na ohrev miestností. Na jej implementáciu sa používajú rôzne modely distribútorov, z ktorých najefektívnejšie sú značkové európske výrobky s kompletným súborom. Toto video vám pomôže lepšie pochopiť túto tému.
