Vykurovacia voda: vlastnosti a inštalácia odporového kábla

Ak je návrh objektu dostatočne premyslený a neexistujú žiadne ekonomické možnosti, potom sa predpokladá vopred vykurovanie vodovodného potrubia a nepotrebuje žiadne úpravy po dokončení stavby. Takéto opatrenia zahŕňajú položenie potrubia hlbšie ako bod mrazu na zem o 50 cm, ako aj jeho izolácia s minerálnou vlnou, penovým plastom alebo extrudovanou polystyrénovou penou v pivniciach alebo vo vnútri nosných stien.

Ale to, bohužiaľ, nie je vždy možné, preto v situáciách vyššej moci môžete použiť odporový kábel, ako to povieme nižšie, a tiež zobraziť video v tomto článku.

zahrievanie

Odporový kábel

Samoregulačný kábel, ktorý môže byť použitý na ohrev prívodu vody, sa vyrába vo forme hrubého pásu, kde sa polymérna matrica zahrieva paralelnými polovodičmi.

Takýto systém je určený na sebazáchovňovanie, to znamená, že polovodiče regulujú svoju teplotu ohrevu nezávisle, preto je vypálenie tohto systému v zásade nemožné. Navyše takýto drôt môže byť rezaný na akomkoľvek mieste, ak jeho dĺžka presahuje požadovanú hodnotu, ale nemôžete ho skrútiť.

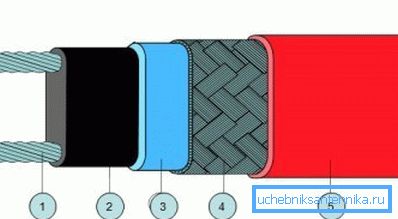

Modifikovaný polyolefín, ktorý sa nanáša v dvoch vrstvách na vykurovací kábel, vytvára vynikajúcu mechanickú ochranu proti oderu a nárazom, chemicky aktívnym látkam (rozpúšťadlám, acetónom, ropným produktom) a tiež slúži ako vynikajúci dielektrikum.

Ak chcete zakúpiť odporový kábel tohto typu, nezabudnite, že jeho cena je oveľa vyššia ako cena PNSV, avšak úplne ste sa zbavili kontroly nad teplotou a napätím.

Inštalácia a predbežný výpočet

Pri výbere odporového zariadenia budete musieť brať do úvahy tri základné parametre pre jeho inštaláciu:

• Priemer vodovodného potrubia;
• Materiál, z ktorého je vyrobené potrubie;
• Potenciálna kapacita tepelnej izolácie na drôte.

Tabuľka pomerov priemeru potrubia k hrúbke izolácie tretej strany

Poznámka. Pri vykurovaní vodovodu s odporovým vodičom inštalačná príručka tiež zabezpečuje dodatočnú tepelnú izoláciu pomocou penového plastu, extrudovanej polyetylénovej peny alebo minerálnej vlny. V opačnom prípade sa polovica energie stratí, to znamená, že ide do priestoru.

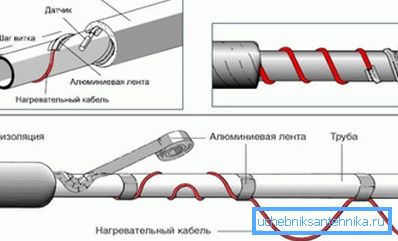

• Inštaláciu odporového vykurovacieho vodiča možno vykonať dvoma spôsobmi - vonkajšími a vnútornými. Vonkajšie pokladanie sa môže vykonať niekoľkými spôsobmi - vedenie kábla v priamke na jednej strane potrubia, alebo dve pásky na oboch stranách, ale môžete tiež položiť na vlnovku a dokonca ju zabaliť, ale druhá možnosť spôsobí veľa problémov. Takáto montáž na povrch sa uskutočňuje hlavne v prípadoch, keď sa už voda a kanalizácia už zhromaždili a uviedli do prevádzky.

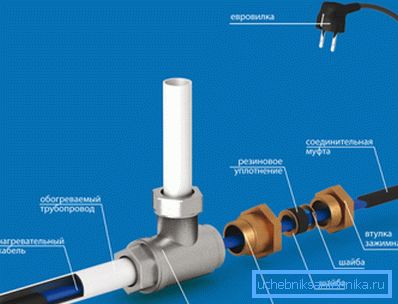

• Keď si zakúpite odporový vykurovací kábel pre inštaláciu v interiéri, mali by ste sa uistiť, že predávate celú súpravu, ktorá okrem kábla obsahuje objímku s priechodkou na utesnenie vstupu, ako aj reznú súpravu na pripojenie. Skôr ako začnete čistiť konce, dajte na drôt závitové puzdro a potom samotnú žľabu, ktorá by mala byť pevne pritlačená k puzdru polyolefínu (ochrana proti úniku).

• Najprv budete musieť natiahnuť koniec ochranného opletu a na to vyčistite polyolefínový plášť o cca 30-40 mm a otočte obrazovku vo forme vlajočka - budete potrebovať na uzemnenie. Potom vytiahnite ďalšiu vrstvu polyolefínu o 15-20 mm, aby ste vyčistili konce vykurovania, ako je znázornené na hornej fotografii, len sa uistite, že krajina nemá možnosť kontaktovať vykurovaciu matricu.

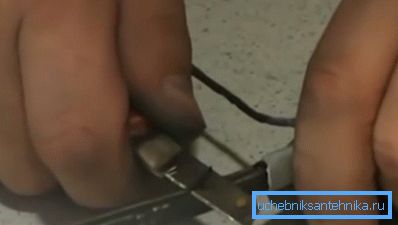

• Teraz začnete rezať samotnú maticu, a preto je najlepšie, aby ste kábel otočili bočne a opatrne, ako keby ste zaostrili ceruzkou, najskôr odstráňte izoláciu z jednej strany a potom z druhej strany. Potom rozložte medené drôty na bokoch a oddeľte izoláciu od stredu. Nepokúšajte sa robiť inak - matica je dosť ťažká a najlepšie je odstrániť ju týmto spôsobom.

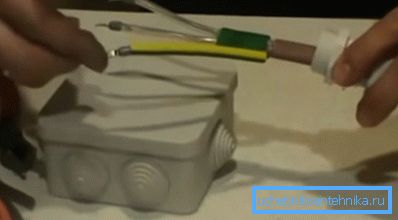

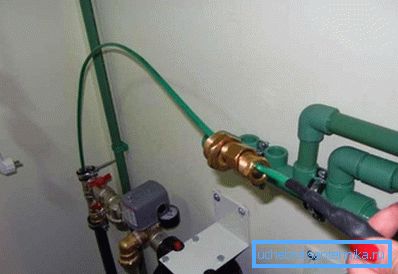

• Pre pripojenie oboch kusov budete potrebovať dvojkanálový adaptér zo súpravy, do ktorého výklenky sa vopred naplní tesniaci materiál, ktorý je dodávaný spolu so zariadením. Na koncoch drôtu sú tiež umiestnené prvé plastové a potom kovové rúrky, ktoré sú sploštené kliešťami vo forme svoriek, ktoré sú vložené do štítu alebo špeciálnej škatule, ako na hornom obrázku. Potom vložte kábel do potrubia cez odpruženie a utiahnite tesniacu manžetu, ktorú ste nasadili na začiatku.

Odporúčania. Keď si vyberiete odporový vodič pre vykurovacie vodovodné potrubia, mali by ste venovať pozornosť certifikácii izolácie - mali by byť vhodné na používanie jedla. Ak takýto certifikát neexistuje, potom sa môže drôt použiť len na inštaláciu v kanalizačnom systéme.

záver

Po inštalácii musíte uzatvoriť koniec kábla vlastnými rukami a urobiť to, rozdeliť ho, ako aj pre pripojenie. Iba v tomto prípade je potrebné vytvoriť konce rôznych dĺžok, to znamená, že sú rezané jeden nad druhým o 5 mm ďalej spolu s lisovnicou a vyplniť tesniacim materiálom.
