Vykurovací systém s núteným obehom v súkromnom dome:

Ako môže byť vykurovací systém inštalovaný s núteným obehom vlastnými rukami? Aké otázky a problémy môžu vzniknúť v rôznych fázach práce? Ako vybrať čerpadlo s požadovanou kapacitou a potrubia s optimálnym priemerom? V článku sa budeme snažiť odpovedať na tieto otázky.

Výber potrubia a radiátorov

Začneme výberom materiálov, batérií a veľkostí potrubia.

materiály

Ohrev vody s nútenou cirkuláciou znamená nezávislý okruh, ktorý nie je v žiadnom prípade spojený s centralizovanou sieťou.

Malo by sa objasniť: zvyčajne je okruh prepojený so systémom studenej vody prepojkou na naplnenie vodou. Avšak po naplnení chladiacej kvapaliny je prepojka bezpečne zatvorená.

Ak áno, parametre vykurovania sú predvídateľné, stabilné a bezpečné aj pre najzraniteľnejšie moderné materiály:

• Tlak v okruhu je udržiavaný v rozmedzí 1,5-2,5 kgf / cm2.
• Typické teploty napájacích a spiatočkových potrubí sú 70/50 C.

Najlepšou voľbou pre vykurovací systém je polypropylén, vystužený hliníkovou fóliou. Výztuž nie je potrebná ani z hľadiska pevnosti, ale preto, že kompenzuje vysoký koeficient lineárnej rozťažnosti polypropylénu počas ohrevu. (Pozri tiež článok Polypropylénové rúry: Vlastnosti.)

Vykurovacie zariadenie, ktoré je optimálne pre naše účely, - radiátor s hliníkovým prierezom.

Dôvody?

• Je to slušný vzhľad, ktorý je v súlade s akýmkoľvek návrhom miestnosti.

• Primeraná cena (od 300 rubľov za sekciu).
• Vysoký odvod tepla (približne 200 wattov na sekciu s vzdialenosťou stredovej vzdialenosti 500 mm).

rozmery

Priemerné priemerné rozmery rúr akéhokoľvek druhu sú:

Poznámka: polypropylén je označený vonkajším priemerom, ktorý je o 5 - 7 mm väčší ako vnútorný priemer. Špecifikované vnútorné priemery zodpovedajú rozmerom 20, 25 a 32 mm.

čerpadlo

výber

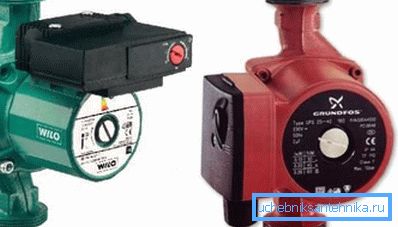

Čo by malo byť čerpadlo pre vykurovací systém s núteným obehom? Jasnou voľbou je zariadenie s mokrým rotorom, nízkou rýchlosťou a prípustným nastavením výkonu (krok alebo hladké). (Pozri tiež článok Jednorúrkový vykurovací systém: funkcie.)

Hlavnými dvomi parametrami každého čerpadla je tlak, ktorý vytvára a jeho výkon s hydraulickým odporom obvodu zodpovedajúcim tomuto tlaku.

Aké hodnoty by sa mali zastaviť?

1. Maximálny hydraulický odpor okruhu primeranej dĺžky - 1-2 metre. V prípade súkromného domu (ak, samozrejme, nevystavujete palác, v ktorom budete hostiť medzinárodné konferencie), postačuje tlak 4 metre, typický pre mladšie zariadenia všetkých známych výrobcov.
2. Kapacita sa volí tak, aby celá chladiaca kvapalina v okruhu prešla čerpadlom približne za 20 minút. (tj kapacita čerpadla v kubických metroch za hodinu sa rovná trojnásobku objemu chladiacej kvapaliny).

Na výpočet výkonu je tu aj alternatívna schéma viazaná na tepelný výkon kotla alebo okruhu.

Zníži na formu formulára G = Q / (1.163 * Dt), v ktorom:

• G - požadovaný výkon v kubických metroch za hodinu.
• Q je tepelný výkon kotla alebo okruhu v kilowattoch.
• 1,163 - priemerná tepelná kapacita vody.
• Dt je delta teplota medzi prietokom a spätným potrubím. Pri štandardných hodnotách 70/50 sa dá ľahko vypočítať, je to 20.

Takže s výkonom kotla 36 kW, rozumný minimálny výkon bude 36 / (1,163 * 20) = 1,55 m3 / hod.

montážne

Ako inštalovať čerpadlo s rukami v nútenom vykurovaní domu?

Vo všeobecnosti tu nie sú príliš veľa pravidiel.

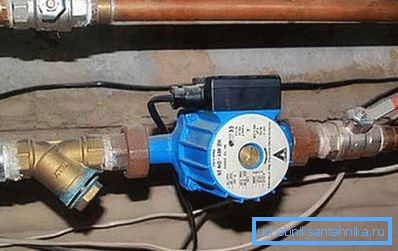

• Mokré rotorové čerpadlo je namontované v striktne horizontálnej polohe hriadeľa.

• Keďže je funkcia chladenia motora a mazanie ložísk umiestnená na chladiacej kvapaline, čerpadlo je mimoriadne citlivé na jeho kvalitu. Z tohto dôvodu je tu ešte jedna naliehavá požiadavka: vykurovací okruh s núteným obehom by mal obsahovať jímku (v najjednoduchšej verzii - hrubý filter), ktorá je namontovaná priamo pred čerpadlom.
• Čerpadlo a filter sú odpojené od zvyšku okruhu pomocou dvojice ventilov, ktoré umožnia čistenie jímky alebo odstránenie čerpadla pri minimálnej strate média na prenos tepla.
• Keď je čerpadlo inštalované v okruhu, ktorý pravidelne pracuje s prirodzenou cirkuláciou, medzi väzby a čerpadlo zostáva obtok s priemerom rovným priemeru plnenia. Obtok je vybavený guličkou alebo ventilom.

Dodatočné vybavenie

Okrem vykurovacej pumpy musí systém núteného vykurovania obsahovať:

1. Expanzná nádrž. Je umiestnený v ľubovoľnom bode obrysu, kde nedochádza k turbulenciám. Objem nádrže by mal byť približne rovný 10% objemu okruhu.

1. Tlakový odvzdušňovací ventil, aby sa zabránilo pretrhnutiu potrubia pri pretečenom expanznom tanku.
2. Manometer pre reguláciu tlaku.
3. Automatický odvzdušňovač.
4. Odvzdušňovacie otvory (Mayevsky žeriavy alebo bežné ventily) v horných bodoch okruhu (aj v dopravných zápchach radiátorov s nižším pripojením).

režimy

Je zrejmé, že špecifická schéma vykurovacieho systému s núteným obehom je určená predovšetkým konfiguráciou domu. Napriek tomu dáme niekoľko populárnych riešení.

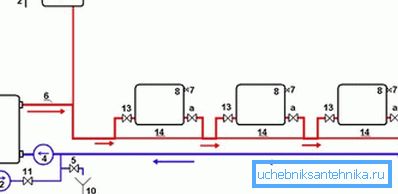

V tomto diagrame:

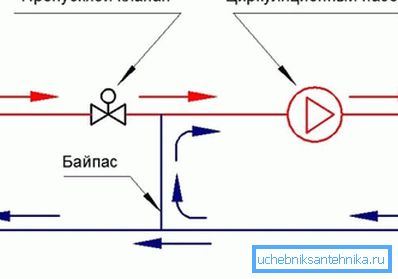

Táto schéma je zaujímavá, pretože umožňuje vytvoriť ďalší nízkoteplotný okruh. Na zníženie teploty sa používa meraný prívod vody z priamky cez termostat a recirkulácia spätného toku.

záver

Dúfame, že materiál navrhnutý čitateľovi mu pomôže pri navrhovaní vlastného vykurovacieho systému. V priloženom videu nájdete zvyčajne ďalšie informácie. Veľa šťastia!
