Vykurovací kábel pre potrubia: 3 typy zariadení pre aktívne

Kábel na ohrev vody pre potrubia môže byť vynikajúcim riešením v situácii, keď je potrebné chrániť ich obsah pred vystavením nízkym teplotám. Samozrejme, fungovanie takýchto systémov si vyžaduje pomerne veľké množstvo elektriny, avšak v niektorých prípadoch sú takéto náklady celkom opodstatnené.

Aby ste mohli navigovať vo všetkých rôznych káblových produktoch a správne aplikovať vybrané modely, v nasledujúcich častiach poskytneme najrelevantnejšie informácie o tejto téme.

Ochranná ochrana proti chladu

Ukladanie potrubia na otvorenom priestranstve av neohrevných priestoroch (v podkroví, suteréne atď.) Musí sprevádzať opatrenia na ochranu proti nízkym teplotám. Faktom je, že v chlade kvapalina zamrzne, a to zase môže viesť k úplnému alebo čiastočnému zablokovaniu potrubia a niekedy aj k jeho pretrhnutiu.

Aby sa zabránilo takýmto problémom, zvyčajne sa používajú nasledovnými spôsobmi:

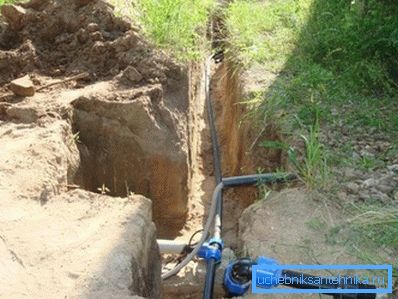

• Podzemné mrazenie môžete položiť pod podlahu. Zvyčajne v miernom pásme v hĺbke asi 1,5 m je pozitívna teplota zachovaná aj pri ťažkých mrazoch, takže nie je potrebné sa obávať mrznúcej vody.

Venujte pozornosť! V severných regiónoch musia byť potrubia poháňané oveľa silnejšie a v zóne permafrostu sa táto metóda všeobecne neuplatňuje.

• S otvoreným pokladaním, rovnako ako pri umiestení na malú hĺbku komunikácie, obaluje izolačné materiály. Najčastejšie sa na to používajú kryty zo sklenenej vlny alebo z minerálnej vlny, ale nedávno sa stali populárnymi polystyrénovými konštrukciami.
• Nakoniec je možné na povrchu potrubia (alebo vnútri) inštalovať špeciálny kábel, aby sa zaručila protimrazová ochrana.. Pri prechode elektrického prúdu sa tento kábel zohreje, čím sa značná časť tepla dostáva do potrubia a jeho obsahu.

Napriek dostatočnej zložitosti pri implementácii a vysokých nákladoch je tretia metóda najefektívnejšia. Z tohto dôvodu sa používajú káblové vykurovacie potrubia tam, kde sú zvýšené nároky na stabilitu vodovodov a kanalizácie.

Typy káblov

rezistívny

Najjednoduchší systém, ktorý sa používa na udržanie optimálnej teploty potrubia, je odporový kábel.

Jeho dizajn zahŕňa nasledujúce prvky:

• Bezvodičový vodič s pevným odporom. Pri prechode prúdu sa ohrieva, je hlavným zdrojom tepla.

Venujte pozornosť! V závislosti od počtu takýchto vodičov sa líšia jednojadrové a dvojjadrové modely.

• Fotopolymérová izolácia, ktorá chráni vodič od okruhu a zabezpečuje prenos tepla na opletenie.
• Prúžok vyrobený z medeného drôtu, ktorý vykonáva funkciu rovnomerného rozloženia zvoleného vodivého tepla v obytných priestoroch. Môže to byť aj tieniaca vrstva.
• Externá izolácia s dobrou tepelnou vodivosťou. Zabraňuje korózii častí medi a nichrómu, spoľahlivo ich chráni pred vlhkosťou a poveternostnými vplyvmi.

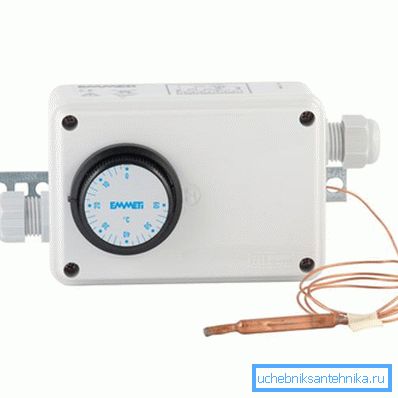

Kľúčovým prvkom odporového kábla je, že je zapnutý a vypnutý pomocou samostatného termostatu. Funkcie tohto prístroja sú regulované v automatickom režime podľa hodnôt inštalovaných snímačov teploty.

Prítomnosť indikátorov termostatu a teploty spôsobuje, že systém je celkom zraniteľný. Keď je aspoň jeden z týchto uzlov odpojený alebo zlyhá, kábel prejde do nepretržitého režimu prevádzky a v dôsledku toho rýchlo zlyhá v dôsledku prehriatia.

samoregulačné

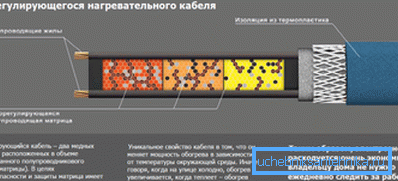

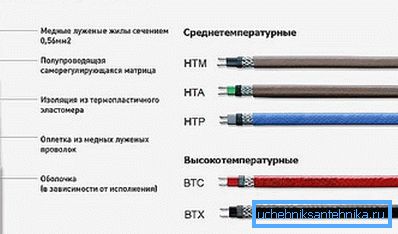

Vyššie popísané nevýhody nemajú samoregulačné systémy na vykurovanie potrubí:

• Rovnako ako u odporových káblov, zdrojom vykurovania sú vodivé drôty z nichrómu alebo podobných zliatin.
• Žily sú umiestnené v izolačných kanáloch polymérov s vysokou tepelnou vodivosťou.
• Polovodičová matrica je umiestnená medzi kanálmi v závislosti od teploty: čím viac sa ohrieva, tým menej sú vytvorené menej vodivé cesty.
• Nastavenie kábla sa vykoná automaticky: keď sa potrubie ochladí, matrica intenzívne vedie prúd a vodiče sa zahriajú viac. Čím vyššia teplota stúpa, tým nižšie budú vlastnosti vodičov kábla, takže riziko prehriatia a tavenia vodičov je minimalizované.

Venujte pozornosť! Ďalším pólom takéhoto systému je absencia termostatu a snímačov.

Kľúčovou nevýhodou samoregulačných ohrievačov je ich relatívne vysoká cena (asi 200 rublov na meter štvorcový). Spoľahlivosť systému však zvyčajne kompenzuje takéto náklady.

interný

Samostatná skupina zariadení pozostáva z vnútorných káblov.

Na rozdiel od populárnych vonkajších sú namontované priamo v dutine potrubia a vyznačujú sa oveľa vyššou účinnosťou kvôli minimalizácii tepelných strát.

• Ako hlavný zdroj tepla sa pre inštaláciu vnútri potrubia zvyčajne používa špeciálny samoregulačný vykurovací kábel. Takéto modely sú vybavené hustejšou izoláciou s dobrými vlastnosťami proti vlhkosti, ktoré im umožňujú chrániť kovové vodiče a matrice z obvodu.
• Odporové modely môžu byť použité aj pre vnútornú inštaláciu, ale to je skôr výnimka než pravidlo.

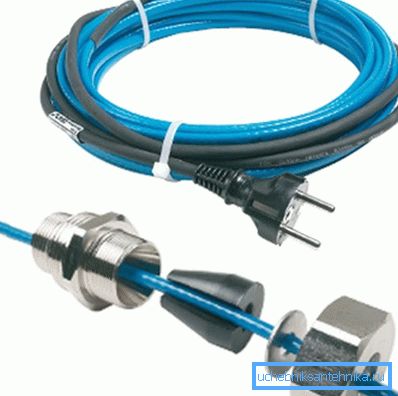

• Okrem samotného kábla sú v súprave vykurovacieho systému zvyčajne zahrnuté špeciálne spojky a žľaby na inštaláciu na potrubie.
• Prístroj je napájaný zo siete 220V. Niekedy inštrukcia odporúča pripojenie vodičov cez zdroj neprerušiteľného napájania, aby sa udržali v prevádzkovom stave počas výpadku elektrickej energie.

Techniky inštalácie

Venkovná inštalácia

Externé aj vnútorné vodiče je možné inštalovať ručne.

Inštalácia v skutočnosti nepredstavuje žiadne osobitné ťažkosti - stačí len dodržiavať niektoré jednoduché pravidlá:

• Pre súkromné ​​domy si vyberáme model s výkonom od 30 do 60 W / m - v miernej zóne, jednoducho to už nie je potrebné.
• Vyčistite rúru od nečistôt, prachu a hrdze. Na dosiahnutie čo najefektívnejšieho prenosu tepla potrebujeme, aby sa vodič pevne pripevnil na kov alebo plast.

Tip! Ak sa polymérne potrubie zahrieva, potom pred inštaláciou prvkov na prenos tepla musí byť potrubie zabalené do fóliového materiálu. Tak bude teplo distribuované rovnomernejšie a riziko roztavenia PVC alebo polypropylénu sa zníži na minimum.

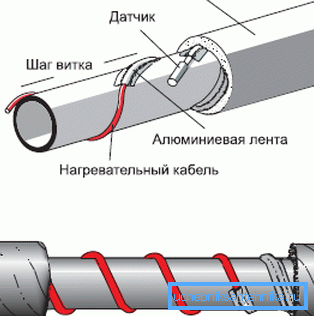

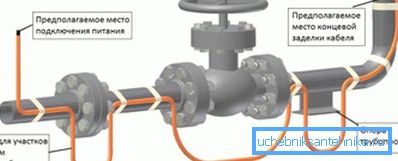

• Kábel položíme pozdĺž potrubia (s priamou alebo vlnovou líniou) alebo z neho vystrelíme špirálu v rozsahoch až 40 cm. Pri použití odporových modelov v žiadnom prípade neumožňujeme, aby sa vodiče pretínajú: veľmi rýchlo sa rozbutia na kontaktnom mieste.
• Každých 20 cm fixujeme vodič pomocou metalizovanej lepiacej pásky alebo špeciálneho žiaruvzdorného obväzu.
• Aby sme znížili tepelné straty, lepiame kábel na vrchole hliníkovou páskou na polymérnom podklade, po ktorom sa prekrýva s tepelne izolačným plášťom.

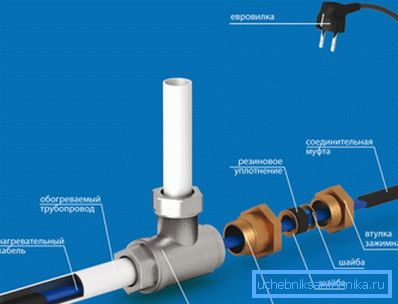

Interiérová inštalácia

Interná inštalácia je o niečo komplikovanejšia:

• Vyberieme model, ktorého dĺžka zodpovedá dĺžke segmentu vyhrievaného potrubia. Tu je potrebné vziať do úvahy, že vodič by nemal prechádzať cez ventily a plánovať inštaláciu so zreteľom na túto skutočnosť.

Tip! Takéto systémy sa môžu používať iba v potrubiach s vnútorným priemerom 20 mm a viac.

• Prvok vhodného prierezu sme prerezali do potrubia v bode vstupu kábla.
• Do vodiča dostaneme vodič a dbáme na to, aby bola vykurovacia časť úplne ukrytá v lúmene.
• Fixujte zariadenie v odpališti pomocou dodávaných kovaní a adaptérov.
• Pripojenie ohrievača k sieti pomocou zástrčky alebo rozvádzača.

Ak bol použitý samoregulačný kábel, testovanie sa môže vykonať v každej situácii. Je však žiaduce skúšať odporové modely a používať ich iba pri plnení všetkých potrubí vodou, inak sa výrazne zvýši riziko prehriatia.

záver

Použitím vykurovacieho kábla pre potrubia (ako sa niekedy nazýva aj vykurovací kábel) zabraňujeme zamrznutiu vody v zime. A to znamená, že ani zníženie tlaku, ani poryvy vody a odpadových vôd nebudú pre nás ani strašné ani v najťažších mrazoch. Viac informácií o princípe fungovania a spôsobe inštalácie opísaných zariadení nájdete v tomto článku.
