Vykurovací kábel pre odtok

V zime sa často vyskytuje poleva na streche a roztavená voda sa topí a zmrzne, aby vytvorila visiace ramienka. Ale to neohrozuje len nehody, voda zmrznutá v žľabe môže zničiť, pretože voda sa rozširuje, keď zamrzne. Nenechajte sa prekvapiť, ak vidíte na mrazivom zimnom ráne, že váš drenážny systém praskol. V tomto prípade je potrebné pokračovať v oprave, a to zase povedie k nepredvídaným odpadom.

Pred začatím chladného zimného obdobia je potrebné dbať na to, aby sa takéto ťažkosti nevyskytli. Ale čo sa dá urobiť, aby kvapalina v drenážnom systéme nezmrazila a nie sú vytvorené rampa? Budeme musieť zorganizovať vykurovací odtok. Nielenže to bude zachované, ale aj vás a vaša domácnosť ochránia pred nehodami. To vám pomôže vykurovať kábel pre odvodnenie. Poďme zistiť, ktorý kábel pre odtok je lepšie vybrať, a ako môžete urobiť vykurovanie celého systému vlastnými rukami.

Z miesta, kde sa objavujú mráz a rakety

Odkiaľ pochádza ľad na streche, pretože v zimnom období neprší, a nikto na hornej streche nalije vodu. Dva faktory ovplyvňujú tvorbu mrazu.

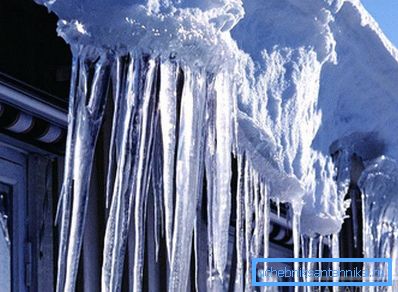

Teplotný rozdiel deň a noc. Najmä tento faktor uplatňuje svoj vplyv v prvých dňoch na jar, kedy sneh v deň účinkom slnečného tepla, a topí na streche, sa postupne vypúšťanie do kanalizácie. Pri nástupe noci sa teplota vzduchu zmení a dosiahne bod pod nulou, čo spôsobí, že voda z taveniny začne zmrznúť. Tak sa tvorí ľad v žľabe a potrubiach. To isté platí aj pre previs strechy, keď z neho visia nožičky. Uvedomte si, že celý dizajn odtoku nie je navrhnutý tak, aby vydržal mimoriadnu hmotnosť. Ak v určitej časti expanzie nevznikne, môže sa ľahko zlomiť, nedokáže znášať hmotnosť ľadu. V tomto prípade musíte úplne zmeniť.

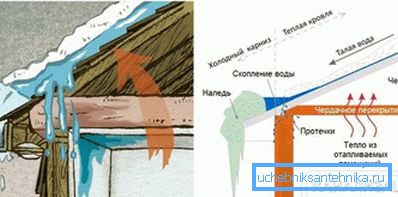

Vplyv "teplej strechy". Často, vývojári robiť strechy alebo teplé podkrovie. Ak je strecha zle izolovaná, môžu sa vyskytnúť tepelné straty. Ukazuje sa, že aj v zime, keď je teplota pod nulou, začína sa sneh taviť, pretože miestnosť je vyhrievaná a aj keď málo sa strešný kryt zahrieva. Nuž, schéma je rovnaká ako v prvom prípade: keď tečie nadol, voda sa ochladí a znova zmrzne. Dôsledky sú rovnaké. Ale v tomto prípade inštalácia vykurovacieho kábla v odvodňovacích potrubiach nevyrieši samotný problém, ale len následky: tvorba ľadu a ramienok. Je lepšie, samozrejme, vyriešiť problém sám, a nie príznak, zahriatím strechy.

Aby ste zabránili zahriatiu strechy v zime, odborníci odporúčajú vytvoriť tzv. Studenú strechu, keď sa vetraná podkroví nevyhrieva dovnútra. Ďalším bodom je správne vykonať strešnú krytinu, kde je izolácia zvolená s dostatočnou hrúbkou a je tu ventilačná medzera. Napriek tomu nie je 100% zárukou, že problém bude úplne vyriešený. Pre spoľahlivosť je lepšie vykonávať vykurovanie drenážneho systému. Ale vzniká otázka, ktorý kábel je lepšie vybrať?

Výber vykurovacieho kábla

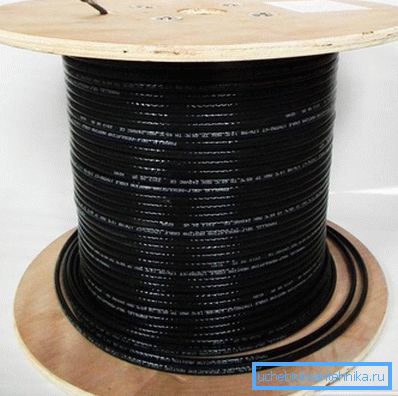

Aby ste zabránili tvorbe ľadu na presahoch a drenážnom systéme, používajte vykurovacie káble, ktoré v našej dobe získavajú čoraz väčšiu popularitu. Ale ako si vybrať taký kábel tak, aby účinne plnil svoju úlohu a je ekonomický? Najskôr je potrebné poznamenať, že na trhu sú dva typy vykurovacích káblov, ktoré sú vhodné na vykurovanie kanalizácie:

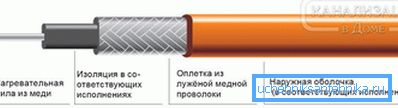

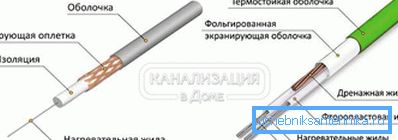

1. Odporový kábel. Vyzerá to ako jednoduchý kábel, ktorý sa skladá z kovového vodiča pokrytého izoláciou. Zvláštnosťou kábla je to, že má konštantný odpor, konštantnú teplotu vykurovania počas prevádzky a konštantný výkon. Vykurovanie prvku prebieha pripojením kábla k uzatvorenému okruhu elektrickej energie, to znamená, že funguje zo zásuvky.

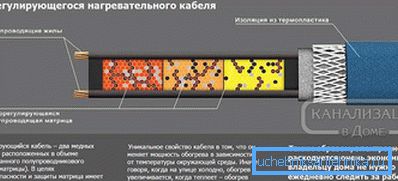

2. Samoregulačný kábel. Tento typ má veľký potenciál na ohrievanie previsu strechy a odvodňovacieho systému. Je to technologickejšia ako odporová a pozostáva z matrice (vykurovacieho samoregulačného prvku), vnútorných a vonkajších izolačných plášťov a ochranného opletu. Zvláštnosť takéhoto kábla spočíva v tom, že matrica reaguje na teplotu okolia a keď sa teplota zníži alebo stúpne, mení stupeň ohrevu.

Pri výbere kábla na vykurovanie musíte brať do úvahy špecifiká prevádzky, pretože bude ovplyvnené vonkajším prostredím a negatívnymi teplotami. Venujte pozornosť vonkajšiemu polymérnemu plášťu produktu, ktorý si zachováva svoju pevnosť a tesnosť v rôznych podmienkach. Káble by mali mať nasledujúce výkonnostné charakteristiky:

• Pracujte pri vysokej vlhkosti. Vplyv vlhkosti, ktorý bude vždy prítomný, by nemal ovplyvňovať výkon celého vykurovacieho systému. Aby ste sa uistili, že sú tesné, musíte starostlivo izolovať káblové spojenia.
• Vysoká mechanická pevnosť. Dôležitým ukazovateľom, pretože vonkajší ochranný plášť je vystavený rôznym vonkajším vplyvom: .. Je to veľká hmotnosť snehu čiapky, krupobitie, vtáky, ktorí sa chcú okusujú kábla, atď. Komora musí vydržať celú záťaž, pri zachovaní integrity.

Ktorýkoľvek z týchto dvoch typov káblov môže účinne vykonávať ohrev odtokov a presahov strechy, pretože každý z nich má svoje vlastné vlastnosti, výhody a nevýhody. Aby sme uľahčili úlohu výberu produktu, zvážme tieto funkcie.

Odporové alebo samoregulačné

Princíp fungovania odporových modelov spočíva v tom, že keď je zapnutá, elektrická energia sa premení na tepelnú energiu. Hlavným rozdielom týchto káblov je ich dostupnosť a spoľahlivosť počas prevádzky. Faktom je, že dizajn kábla je dosť jednoduchý. Existujú modely jednojadrového - nižšieho a silnejšieho - so zvýšeným výkonom. Najčastejšie sú tieto vodiče vyrobené z medeného drôtu. Aby však počas práce nevyvolávalo elektromagnetické žiarenie, je poskytnutý špeciálny ochranný kryt. Vykonáva tiež funkciu uzemnenia drôtu. Na ochranu drôtov pred vonkajšími vplyvmi a zabránenie skratom je k dispozícii vonkajší polymérový plášť.

Vzhľadom k sile elektrického prúdu, ktorý prechádza v žilách, povrch kábel sa zahreje, čím sa stráca teplo do prostredia, v tomto prípade je žľab a odkvap strechy rozmraziť. Pozrime sa tiež na niektoré funkcie prevádzky týchto vykurovacích telies:

1. Maximálna dĺžka takého kábla je asi 200 m.
2. Káblovanie, opätovné pripojenie, je zakázané, pretože môže ovplyvniť jeho výkon. Odporúča sa vykonať všetky výpočty vopred, zistiť celkovú záťaž, ktorú potrebujete, a vybrať optimálnu dĺžku pevného kábla.
3. Pri nákupe je oveľa efektívnejšie zakúpiť kompletnú súpravu naraz, v ktorej nie je len samotný kábel, ale aj ovládacie zariadenia a zapínanie.

Tieto káble majú určité významné nevýhody. Jednou z nich je vysoká spotreba elektrickej energie, ktorá ovplyvní vaše účty. Na zabezpečenie dobrého vykurovania potrebujeme modely, ktorých menovitý výkon sa pohybuje od 100 do 180 W / m. Ďalšou významnou nevýhodou je, že podmienky, v ktorých môžu byť rôzne časti kábla umiestnené, sa líšia. Niektoré oblasti môžu byť vo vzduchu, iné pod lístie, tretie pod snehom atď. Ale záchvatom je to, že prenos tepla z celého kábla je rovnaký. Preto, aby ste roztavili sneh, potrebujete určité množstvo tepla, ktoré bude premrhané v iných oblastiach, ktoré nevyžadujú také zahrievanie. Ukázalo sa, že vykurovanie strechy a odtoku, máte niektoré straty a kúrenie je neefektívne.

Alternatívou je typ takýchto káblov so zónovým ohrevom kábla. Vzhľadom na konštrukčné vlastnosti sa ohrev kábla nevyskytuje na jeho povrchu, ale len v určitých oblastiach. Ďalším riešením je vybrať káble s rôznymi odpormi.

Tip! Priemerná cena týchto výrobkov závisí hlavne od ich konfigurácie a výkonu. Napríklad najbežnejší kábel bez dodatočného vybavenia je možné zakúpiť za 100 rubľov na 1 m.

Úplne iná vec je samoregulačný kábel. Táto možnosť je oveľa úspornejšia a výhodnejšia. Je ideálny na vykurovanie odpadových vôd, pretože hlavnou výhodou kábla je, že spotrebuje menej energie a reguluje výkon samotného prúdu v závislosti od okolitej teploty. Skladá sa tiež z dvoch vodivých drôtov, ktoré vytvárajú odporový efekt. Iba tieto drôty sú spojené špeciálnou matricou, ktorá reaguje na kolísanie teploty. Čím nižšia je teplota, tým viac sa kábel zahreje a naopak.

Existuje však jeden významný odtieň, ktorý sa týka ohrievania odtoku pomocou tohto kábla. Hlavnou nevýhodou takýchto káblov je ich vysoká cena, takže inštalácia takéhoto kábla do kanalizácie je veľmi nákladná. Prečo? Pretože v zime bude teplota okolia vždy klesať pod nulu. Ukázalo sa, že kábel bude pracovať nepretržite s maximálnou silou a nebude prakticky žiadna možnosť samoregulácie. Výsledkom je, že pokiaľ ide o funkčnosť, efektívnosť takéhoto kábla sa priblíži k tradičnému odporovému káblu, ale za to ste zaplatili len niekoľkokrát drahšie.

Napriek tomu je to možné opraviť, ak si navyše zakúpite nastavovaciu jednotku pre silu prichádzajúceho prúdu. Ak prepnete takúto jednotku pomocou snímača teploty, môžete nastaviť vykurovací výkon sami v závislosti od teploty vonkajšieho vzduchu, čo vám dáva špeciálne možnosti.

Vlastné samoregulačné káble:

• veľká hodnota. Stredné modely, ktorých výkon je 15 W / m. bude vás stáť od 210 rubľov za 1 mp;
• bezpečnosť a spoľahlivosť;
• hospodárnosti a jednoduchosti;
• Časom sa polymérová vložka rozpadne, pretože má určitý počet pracovných cyklov. Potom sa stupeň vedenia prúdu výrazne zníži.

Vzhľadom na všetky vyššie uvedené faktory sa môžete rozhodnúť, ktorý uprednostňovaný vykurovací kábel. Všetko závisí od vás a vašej túžby. Odborníci odporúčajú kombinovať samoregulačné káble s odporovým, potom sa zvýši účinnosť a kvalita vykurovania. Napríklad v strešnej časti môžu byť použité odporové káble, ktoré majú konštantnú teplotu a efektívne zahrievajú previs od snehu a ľadu. Avšak samoregulačné káble môžu byť namontované v odtokovom systéme v žľaboch.

Tip! Ak hovoríme o výpočte výkonu a spotreby elektrickej energie káblov, potom pre odporové modely najlepšou možnosťou sú výrobky, ktorých výkon je 18-22 W / m. Pri výbere samoregulačných káblov dávajte pozor na modely 15-30 W / m.

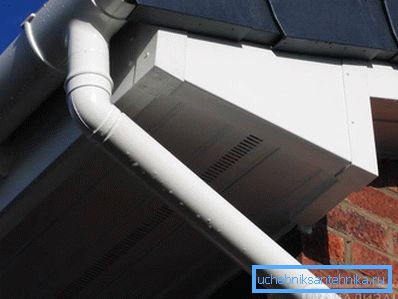

Tip! Zvážte skutočnosť, že ak je drenážny systém vyrobený z polymérnych materiálov, potom je maximálny výkon takýchto káblov 17 W / m. a nič viac. V opačnom prípade hrozí nebezpečenstvo poškodenia odtoku nadmerným teplom.

Jediné, čo musíte urobiť, je vypočítať správne množstvo materiálu a zakúpiť ho v obchode.

Komponenty vykurovacieho systému na odvodnenie

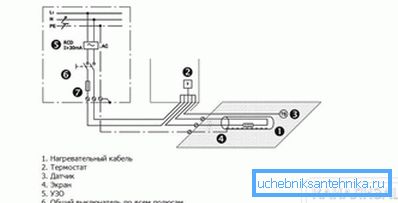

Mali by ste vedieť, že okrem priamo vykurovacích káblov obsahuje vykurovací systém aj ďalšie komponenty:

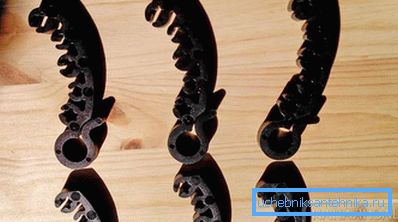

1. Upevňovacie prvky upevňujú káble na mieste.
2. Ovládacia doska Toto zariadenie obsahuje: trojfázový istič, ochranné zariadenie na vypnutie systému s citlivosťou 30 mA, štvorpólový stýkač, jednopólový istič pre každú fázu, istič pre obvod termostatu a výstražné svetlo.
3. Komponenty distribučnej siete: silové káble, ktoré dodávajú vykurovacie káble, signálne káble, ktoré spájajú snímače termostatu s ústredňou, rozvodné skrine a spojky, aby sa zabezpečila tesnosť všetkých pripojení.
4. Termostat. Na reguláciu prevádzky celého káblového systému na vykurovanie môžete použiť dva typy zariadení: priamo termostat, ktorý napája systém v danom teplotnom rozsahu, a meteorologickú stanicu. Rozdiel v meteorologickej stanici spočíva v tom, že okrem nastaveného teplotného rozsahu dokáže regulovať prítomnosť zrážok a jej topenie na streche. Vo svojom zložení nie je len teplotný snímač, ale aj snímač vlhkosti. Niektoré modely majú senzor vlhkosti a vnútorný snímač teploty.

Ide o to, že keď sa používa bežný termostat v káblovom systéme, budete musieť situáciu monitorovať: ak dôjde k zrážkam na streche, spustite systém ručne, a ak nie sú, vypnite ho. Vďaka meteorologickej stanici môže byť celý proces práce ľahko automatizovaný a zariadenie môže byť oneskorené na vypnutie. Ale napriek tomu, ak hovoríme o cene, je výhodnejšie kupovať termostaty a robiť všetku prácu manuálne. Teraz sa naučíme, ako taký systém pripojiť osobne.

Technická inštalácia vykurovacieho systému

Najprv si všimnite, do ktorých zón je potrebné položiť vykurovacie káble pre systém odvodnenia vody. Ide predovšetkým o miesta, kde sa rozplynie voda z taveniny a oblasti, kde sa vytvára mráz. Aké sú tieto miesta:

1. Sklzy. Je povinné položiť vykurovacie káble do kanálov v jednej alebo viacerých vláknach pozdĺž celej dĺžky.

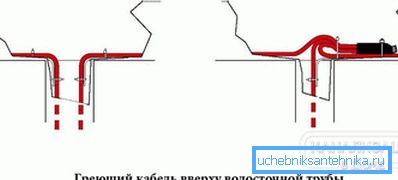

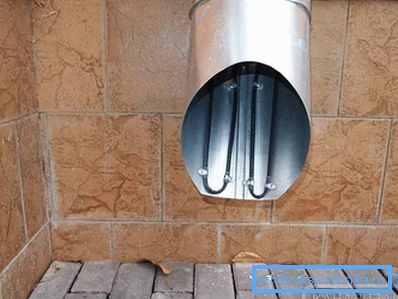

2. Drenážne potrubie, výfukové potrubie od odkvapov. Navyše je potrebné posilniť krátery a výstup z rúr, kde sa najčastejšie vytvára ľad. Zvyčajne sú v rúre umiestnené dve laná kábla.
3. Endova strechy. Kábel je uložený dole a dole. Dĺžka je zvolená minimálne 1 m od začiatku previsu, odporúča sa to však o 2/3 celkovej dĺžky údolia.

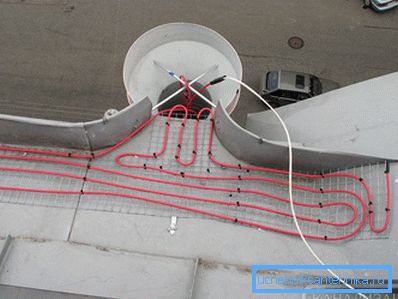

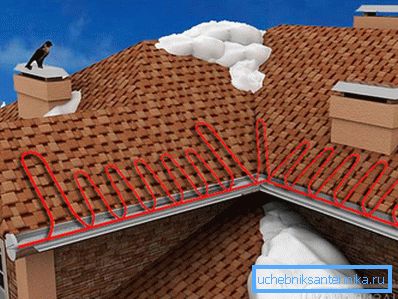

4. Aby sa zabránilo vytváraniu ľadvísk a ľadu na odkvapoch strechy, drôty sú stohované pomocou metódy "hada". Táto schéma zahŕňa kladenie vykurovacieho kábla pozdĺž okraja rímsy. Treba mať na pamäti, že na tvrdých povrchoch krok hada závisí od množstva modelu a od mäkkých striech, v závislosti od toho, aký kábel dáva za meter štvorcový. Výška takého trojuholníka sa vyberá tak, aby sa na vykurovanej ploche nevytvorila žiadna studená zóna. V opačnom prípade sa na takých miestach môže objaviť ľad.
5. Kapelnik na línii oddelenia kvapaliny. Je potrebné pripevniť jeden alebo dva závitové listy v závislosti od veľkosti a konštrukcie odkvapkávania.

A teraz poďme podrobne preskúmať, ako vybaviť odvodňovanie vykurovacích systémov káblov. Systém musíte nainštalovať podľa nasledujúcich pravidiel:

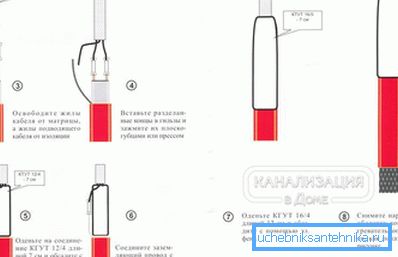

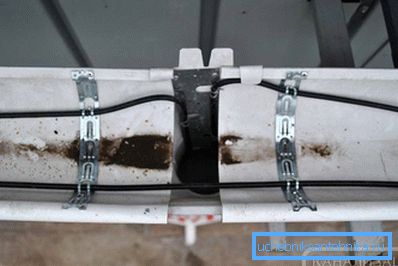

1. Na upevnenie vykurovacieho kábla v žľaboch by ste mali používať špeciálnu montážnu pásku. Pásky pásky, nainštalované naprieč, bezpečne drží kábel na žľabe. Krok montáže pásky pre rôzne káble je iný. Napríklad samoregulačný kábel musí byť upevnený v krokoch po 50 cm a odporový kábel je 25 cm. Páska je upevnená na žľabe pomocou nitov a na to, aby nedošlo k prerušeniu tesnosti, sa tieto miesta ošetria tesniacou hmotou.
2. V odtokových potrubiach sú káble pripevnené montážnou páskou alebo tepelne zmršťujúcou hadičkou. V prípade, že je výška potrubia väčšia ako 6 m, odporúča sa, aby bol kábel dodatočne pripojený k kovovému káblu v izolačnom plášti, aby sa mohol prenášať celý náklad.
3.
   V lieviku a na konci potrubia sú vykurovacie káble pripevnené pomocou rovnakej montážnej pásky s nitymi.
4. V strešnom materiáli musí byť kábel upevnený upevňovacou páskou na tesniacej hmoty. K dispozícii je aj iná možnosť: na mäkkej streche dochádza k upevneniu vďaka špeciálnym sponám SLT-C, ktoré sú na strechu upevnené skrutkami alebo klincami. Existuje však možnosť, že strecha začne unikať, takže všetko musí byť zapečatené silikónovým tesniacim materiálom. V kovovej streche sú tieto spony pripevnené k rebrám.
5. Pred upevnením prvkov vykurovacieho systému musíte skontrolovať všetky miesta inštalácie. Nemali by byť cudzie predmety, ostré hrany môžu poškodiť kábel.
6. Káblové úseky by sa mali skontrolovať, či sú v súlade s ich dĺžkou vykurovacej oblasti
7. Ak sa pri kontrole ukáže, že kábel je príliš dlhý alebo nemá dostatočnú dĺžku, musí byť rez vystrihnutý, odstránený alebo pridaný, stlmený, roztiahnutý a zaistený.
8. Potom je potrebné nainštalovať montážne krabice, zvoniť a vypočítať izolačný odpor sekcií.
9. Nasleduje inštalácia senzorov termostatu, napájacie a signálové káble.
10. Ďalším krokom je inštalácia ovládacieho panela.
11. Teraz sa meria odpor a signálne a signálové káble zvoní.
12. Pre spoľahlivosť je potrebné otestovať, či funguje ochranné vypínacie zariadenie.
13. Potom zostáva len nastaviť termostat na požadovaný teplotný rozsah a vykonať testovanie celého systému.

To je všetko, teraz sa vyčerpá váš odtok a presah strechy, čo vám umožní vyriešiť problém zamrznutia vody v týchto miestach, ako aj tvorbu snehu a ramienok. Buďte opatrní robiť všetku prácu vo výške. Použite spoľahlivý šľapací stôl alebo lešenie.

video

Ako nainštalovať kábel PTC na vykurovanie odtoku, pozri video:
