Vykurovací kábel pre kanalizáciu a inštaláciu: metódy

V prípadoch, keď majitelia jednoducho nemajú možnosť umiestniť potrubia nad úroveň zamrznutia pôdy, je naliehavo potrebné organizovať vykurovanie kanalizačných potrubí zvnútra aj zvonku v zimnej sezóne.

Samozrejme, je vhodnejšie položiť potrubie napriek tomu pod túto úroveň, ale ak existujú okolnosti, ktoré to neumožňujú, potom je v každom prípade potrebné použiť ďalšie vykurovacie prvky.

Typy potrubí, ktoré potrebujú vykurovanie

Často je potrebné ohriať kanalizačné potrubia týchto typov:

• Vonkajšie kanalizačné potrubie používané na vypúšťanie odpadových vôd do septikovej nádrže alebo do miestnej čističky:
• Rúry používané na vypúšťanie vyplachovania vody z čistiacich prostriedkov filtra;
• Potrubie, ktoré zabezpečuje komunikáciu medzi kanalizačnou septikovou nádržou a odvodňovacími plochami alebo dobre filtruje.

Metódy vykurovania potrubia

Najpopulárnejšie a najčastejšie používané metódy vykurovania sú:

1. Vyhrievaný kanalizačný systém s vyhrievacím drôtom;

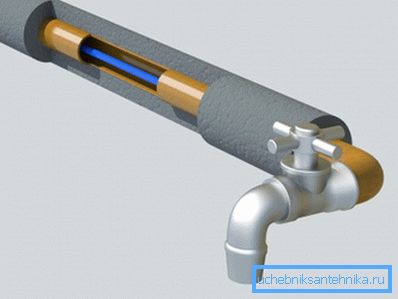

2. Ukladanie potrubia prvkov vybavených vlastným vykurovacím systémom vo vnútri potrubia.

Vykurovanie odpadových vôd s káblom

Pri hľadaní odpovede na otázku o tom, ako sa zahriať odtok vody v súkromnom dome, každý majiteľ chce použiť najspoľahlivejšie a odolné výhrevné teleso, ktoré je samoregulačný kábel, pracujúci na princípe vykurovacie pásky.

Zvláštnosti používania tejto metódy zahŕňajú:

• Výkon tohto typu ohrievača je približne 33 W na 1 meter potrubia;

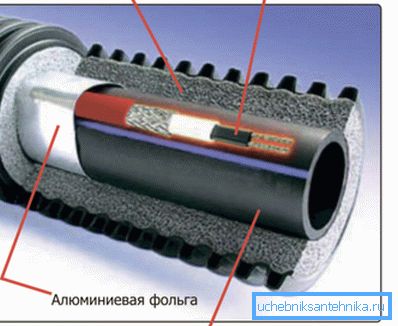

• Pri jej pokládke sa používa výstužná páska s hliníkovým prachom na lepivom základe;
• Môžete to nakrájať na kusy ľubovoľnej dĺžky;
• Ak je dĺžka potrubia, ktorá potrebuje vykurovanie, menšia ako 80 metrov, potom kábel tejto dĺžky môže byť pripojený priamo do elektrickej zásuvky alebo do elektrického panelu bez ďalších zariadení.

Rada. Tento typ ohrievača sa neodporúča na vytváranie vnútorného vykurovania. Vnútorné tesnenie môže byť len dočasné opatrenie v prípade núdze.

Proces pripojenia

Pokyny na pripojenie vykurovacieho kábla vlastnými rukami pozostávajú z nasledujúcich krokov:

1. Na jeden z koncov vykurovacieho kábla je umiestnená teplom zmrštiteľná rúrka s veľkým priemerom;
2. Koniec sa odizoluje a na dĺžku približne 5 cm sa páska odstráni na dĺžku 1 cm;
3. Drôty vykurovacieho kábla sú oddelené a odstránené z izolačných koncov s dĺžkou 4 cm;
4. Na samotnom kábli sa nanášajú teplom zmrštiteľné rúrky strednej veľkosti a na každom drôte sa kladú tiež zmršťovacie trubice malého priemeru;
5. Držíme zmršťovaciu trubičku pinzetou, ohrejeme ju sušičkou budovy;

Rada. Ak fén na vlasy nebol na dosah ruky, môžete sa zmršťovať pomocou otvoreného plameňa. Napríklad bežné zapaľovače.

1. Konce drôtov čistili na 0,6 cm;
2. Skrútený oplet je umiestnený v kovovej rúre, po ktorej ho zovrejeme;
3. Odizolujeme elektrický kábel z izolácie na dĺžku 8 cm;
4. Oddeľujeme vodiče elektrického kábla. Uzemňovací drôt opustí rovnakú dĺžku, zvyšok je odrezaný o 3-4 cm;
5. Každý drôt s jedlom čistíme na 6 cm;
6. Spájame drôty elektrického kábla a kúrenia:

Rada. Toto pripojenie sa odporúča pomocou tepelnej zmršťovacej trubice s kovovým puzdrom v strede.

1. Po pripojení sa objímka upína a trubica sedí so sušičom na vlasy.
2. Miestami, kde sú pripojené napájacie vodiče, musia byť izolované izolačnou páskou;
3. Vytvárame spojenie kovového opletu, umiestnite jeho koniec do kovovej objímky, po pripojení musí byť objímka upnutá;
4. Spojenie opletu musí byť izolované elektrickou páskou;
5. Krištáľ je pokrytá zmršťovacou rúrkou s veľkým priemerom, ktorá potom sedí s sušičom vlasov;
6. Voľný koniec vykurovacieho kábla sa oddelí o 0,6 cm, kovový pás sa odstráni;
7. Teplom zmrštiteľná čiapočka je umiestnená na konci kábla a zmršťuje sa aj fénom na vlasy.

Inštalácia vykurovacieho telesa

Pre vysoko kvalitnú prevádzku systému je potrebné zabezpečiť nielen pripojenie, kábel na vykurovanie potrubia odpadových vôd musí byť tiež správne nainštalovaný.

Proces upevnenia vykurovacieho telesa na potrubie by sa mal vykonávať s nasledujúcimi požiadavkami:

• Polomer ohybu musí prekročiť minimálnu povolenú hodnotu uvedenú v pokynoch pre každý typ kábla.
• Neinštalujte tento prvok na ostré povrchy;
• Pred montážou musíte zabezpečiť tesnosť potrubia;
• Nepripájajte špirálový kábel k sieti;
• Po inštalácii vykurovacieho telesa je potrebné izolovať kanalizačné potrubie.

Postup inštalácie

Dnes je možné použiť jednu z dvoch možností inštalácie:

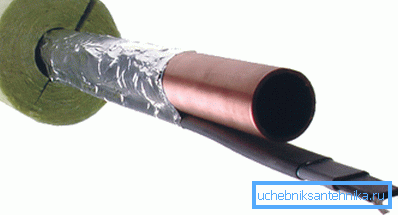

1. Umiestnenie jedného alebo viacerých vykurovacích prvkov pozdĺž potrubia paralelne navzájom. Cena vykurovacieho systému v tomto prípade priamo závisí od toho, koľko vykurovacích telies sa bude používať;

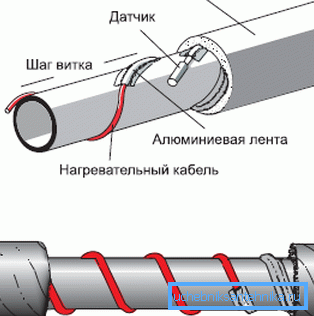

2. Navinanie potrubia ako špirály.

Venujte pozornosť! Druhý typ inštalácie sa používa v prípade, keď je dĺžka kábla niekoľkonásobne väčšia ako dĺžka potrubia.

Samotné zariadenie sa vykonáva takto:

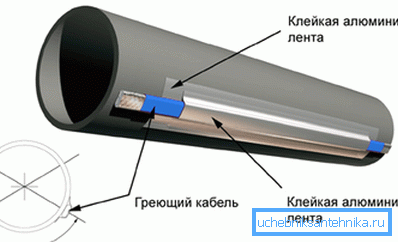

• Pre rovnomerné zahrievanie plastových rúrok sa odporúča fóliu nalepiť lepiacou fóliou;
• Vykurovací článok je tiež pripevnený fóliou;

Venujte pozornosť! Bez ohľadu na spôsob upevnenia, ktorý si vyberiete, nezabudnite, že potlačenie odporového ohrievača je jednoducho neprijateľné.

• Tepelná izolácia potrubia je vyrobená tak, aby sa vylúčilo prenikanie vlhkosti. V prípade potreby obalte rúry dodatočným hydroizolačným materiálom;
• Tepelný snímač je pripojený k rúre pomocou fóliovej scotchovej pásky.

Na záver

Vykonaním všetkých tipov, odporúčaní a pokynov popísaných vyššie budete schopní zabezpečiť vlastný kanalizačný systém s dostatočným vykurovaním a potrubia nezmrazia ani pri najťažších mrazoch. A video v tomto článku vám ešte viac povie, ako chrániť kanalizačné potrubie pred zimnými mrazmi.
