Vyhrievaný kábel kanalizačnej rúry

Pri položení vonkajších potrubí kanalizácie sa odporúča ich prehĺbenie pod úroveň zamrznutia pôdy, nie je však vždy možné. Tu môžu mať vplyv charakteristiky pôdy a technické vlastnosti samotného systému. Ak nie je možné prejsť hlbšie pod úroveň mrazu a existuje vysoká pravdepodobnosť zamrznutia potrubia, je potrebné zabezpečiť izoláciu kanalizácie. Na to môžete použiť rôzne izolačné materiály alebo vykurovacie káble. Ide o poslednú verziu a bude o nej diskutovaná.

Rozmanitosť vykurovacieho kábla

Elektrický vykurovací kábel má určitý odpor. Pri prechode prúdu sa ohrieva a vyhrieva priestor okolo neho. Vykurovacie káble sa líšia v mieste inštalácie. Takéto zariadenia môžu byť umiestnené ako mimo potrubia, tak aj vnútri. Mnoho odborníkov odporúča použiť prvú metódu.

Tip! Inštalácia vykurovacieho kábla zvnútra môže byť použitá len v extrémnych prípadoch.

Samotné elektrické vykurovacie káble sú k dispozícii v niekoľkých typoch. Ide o:

• Samoregulačný. Takéto zariadenia sú považované za najmodernejšie. Samoregulačný kábel môže meniť svoj odpor (a teda stupeň vykurovania) v závislosti od okolitej teploty. A v niektorých oblastiach môže dôjsť k inému odporu. Táto funkcia umožňuje výrazne ušetriť elektrickú energiu;
• Rezistívny. Najlacnejší typ vykurovacieho kábla. Je ohrievaná po celej dĺžke rovnakým stupňom. Aby sa prístroj nevyhorel z prehriatia, je potrebné inštalovať snímače teploty;
• Zónový je analógový odporový vykurovací kábel. Ich rozdiel spočíva v tom, že zóna je ohrievaná iba v určitých oblastiach, čo umožňuje jej rozrezať na kúsky a izolovať určité časti kanalizačného systému. Zónový kábel, rovnako ako predchádzajúci, vyžaduje inštaláciu tepelného senzora.

Káble sú tiež rozdelené podľa ich výkonu. Spravidla platí pre systémy kanalizácie výrobky s výkonom 33 W na lineárny meter.

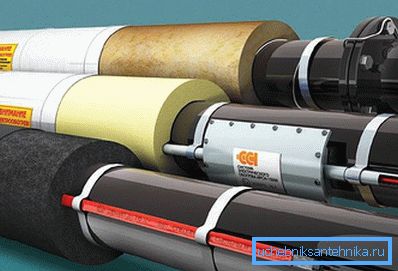

Zahrievanie vonku

Na vybavenie kanalizačných potrubí pomocou vonkajšieho vykurovacieho kábla je potrebné pripraviť lepiacu pásku. Môže sa použiť na pripojenie kábla k povrchu. Väčšina týchto zariadení má polymérovú ochrannú schránku, takže nemôžete používať kovové spojovacie prvky.

Tip! Ak je rúra vyrobená z polymérov, mala by byť pripravená pred inštaláciou. Celý vonkajší povrch musí byť zabalený fóliou. Takáto hliníková vrstva umožní rovnomerné zahrievanie celého potrubia.

Samotný postup montáže elektrického vykurovacieho kábla je nasledovný:

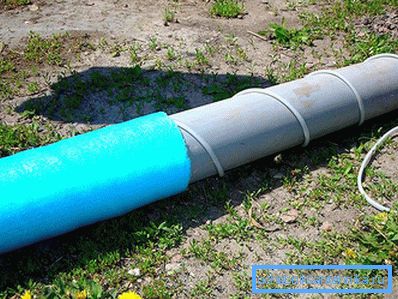

• Kábel je usporiadaný pozdĺž potrubia a je možné použiť niekoľko paralelných závitov. Toto zariadenie sa považuje za najžiadanejšie. Ak to dĺžka kábla dovolí, potom (ak je to potrebné) môže byť naskrutkovaná na rúrku v tvare špirály.
• Fixované pomocou lepiaceho hliníka alebo inej tepelne odolnej pásky. Zároveň je potrebné zaistiť tesné uloženie kábla do potrubia.
• Pri škárach potrubí je kábel položený do slučky (1,5 metra), takže v budúcnosti môže byť odpojený bez demontáže vykurovania.
• Tepelné snímače sú pripojené k potrubiu paralelne s káblom (ak nie sú použité samoregulačné zariadenia).
• Po inštalácii sa položí izolačný materiál. Súčasne je potrebné zabezpečiť spoľahlivú ochranu proti vniknutiu vlhkosti, a preto po izolácii sa položí vrstva hydroizolačného materiálu.

Tip! Pri položení elektrického vykurovacieho kábla nie je dovolené prechádzať jeho drôty, obzvlášť pre odporové zariadenia.

Po inštalácii izolačného materiálu je potrebné vyznačiť umiestnenie kábla, čím sa zníži riziko poškodenia pri opravách.

Zahrievanie odpadových vôd vnútri

Existujú prípady, kedy môže byť elektrický vykurovací kábel umiestnený iba vnútri. Napríklad, ak systém už bol vytvorený a potreba vykurovania sa objavila neskôr (s nástupom chladného počasia). Toto usporiadanie má určité nevýhody. Ide o:

• do určitej miery znižuje priemer potrubia;
• zvýšené riziko blokády;
• môže dôjsť k skratu samotného kábla;
• ak má systém zákruty a otáčky, bude veľmi ťažké rovnomerne umiestniť vykurovací článok do vnútra.

Proces kladenia kábla vyzerá takto:

• systém je namontovaný na špeciálnu spojku s odpruženou spojkou;
• potom sa kábel zasunie do samotnej rúry;
• potom je odpalka utesnená a napájací kábel je pripojený.

Spravidla sa táto metóda používa iba pri riešení zmrznutí, ktoré sa už vytvorili. V takom prípade vloženie kábla do potrubia rýchlo vyrieši problém.

Niektoré odporúčania na inštaláciu a používanie kábla

Pri inštalácii a ďalšom používaní elektrického vykurovacieho kábla stojí za to dodržiavať niektoré odporúčania odborníkov. Ide o:

• dĺžka jedného kábla by nemala presiahnuť 80 metrov;
• Pred inštaláciou izolačného materiálu skontrolujte funkčnosť celej konštrukcie.
• Nie je dovolené zapnúť elektrický vykurovací kábel, ak je vložený do cievky;
• samotný kábel môže byť pripojený k bežnej zásuvke alebo samostatnému krytu;
• pri položení pokúste sa kábel umiestniť na ostrých rohoch;
• Pred inštaláciou skontrolujte rúrky pre trhliny a otvory;
• pri inštalácii postupujte podľa pokynov výrobcu, pomôže to výrazne zvýšiť životnosť vykurovacieho kábla.

Je lepšie zakúpiť samoregulačný kábel. Takéto zariadenia trvajú dlhšie a pomáhajú šetriť energiu.

video

Toto video zobrazuje usporiadanie vykurovacích odpadových vôd, konkrétne inštaláciu vykurovacieho kábla na potrubí:
