Vodovodné potrubia: materiály, rozmery a spôsoby inštalácie

Témou tohto článku sú typy vodovodných potrubí a spojov. Musíme zistiť, ktoré kovové a plastové inštalačné rúry sú v súčasnosti používané, ako sú navzájom prepojené a inštalačné armatúry. Okrem toho zistíme, ktoré priemery sú pre určité komunikácie typické.

Materiály a rozsah

Najprv zistite, ktoré potrubia pre inštalatérske práce je možné použiť a na aké účely.

Tlakové vodovody a vykurovacie systémy

• Čierna oceľ v systémoch ústredného kúrenia stále nehrozí. Jeho sila je jednoznačným plusom; obmedzená odolnosť proti korózii je kompenzovaná neprítomnosťou vzduchu v celoročnom systéme.

Venujte pozornosť! Bohužiaľ, ale skutočnosť, že vykurovacie potrubia by nemali byť vyradené na leto - iba teoreticky. V praxi je teplý čas rokov - je čas na opravu a nevyhnutné úniky medzi časťami liatinových radiátorov niekedy spôsobujú, že systém vytečie.

• Galvanizácia nemá hlavnú nevýhodu čiernej ocele. Existuje však tu nuansa: zliatina zinku sa zlomí na zvaroch. Nehrdzavejúce vykurovanie alebo prívod vody bude iba v prípade, ak je plne namontovaný na závitoch.

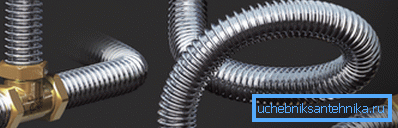

• Vlnitá nehrdzavejúca oceľ má najvyššiu pevnosť v ťahu, je odolná voči korózii, agresívnym médiám a nemá hlavnú nevýhodu predchádzajúcich riešení - zložitosť inštalácie s rezaním závitov alebo zváraním. Pružné vlnité rúry sa ohýbajú s polomerom rovnajúcim sa ich priemeru. Jedinou nevýhodou je pomerne vysoká cena (za 15 mm - zo 170 rubľov na meter).

• Kovový plast použitý v systémoch podlahového vykurovania, autonómne vykurovanie a zásobovanie vodou (teplé aj studené). V DH môže byť tiež použitý; Avšak tento materiál bol vážne (a nezaslúžene) poškodený povesťou kompresných tvaroviek pre potrubia, ktoré s určitými chybami pri inštalácii začali prúdiť cez niekoľko cyklov vykurovania a chladenia. Rúra pozostáva z dvoch vrstiev zosieťovaného polyetylénu s hliníkovou rúrkou medzi nimi.
• Medené inštalačné potrubie sa môže použiť vo všetkých typoch vykurovacích a vodovodných systémov. Toto nie je lacné, ale mimoriadne odolné riešenie.

• Naproti tomu polypropylén je atraktívny svojimi nízkymi nákladmi.. Polypropylénové inštalácie sú najmenej pol storočia a netrpia nadmerným rastom minerálnych sedimentov; Erozia vnútorného povrchu zaveseným tvrdým plastom tiež nie je strašná.

Dôležité: v systémoch prívodu a ohrevu teplej vody sa používa polypropylén vystužený hliníkovou fóliou alebo nasekaným skleným vláknom (vlákno). Výztuž zvyšuje pevnosť v ťahu a výrazne znižuje predĺženie polymérneho potrubia počas ohrevu.

• Polyetylén sa používa výlučne na studenú vodu.. Pracovná teplota tohto plastu je obmedzená na 40 stupňov.
• Zosieťovaný polyetylén sa však od neho podstatne odlišuje zvýšením pevnosti a tepelnej odolnosti.. Krížové väzby medzi polymérnymi molekulami menia jeho fyzikálne vlastnosti a umožňujú ich používanie v akýchkoľvek vykurovacích systémoch a okruhoch teplej vody. Flexibilita rúrok ich robí veľmi obľúbenými pri zberníkoch.

kanalizácie

Zoznam materiálov použitých pre kanalizačné systémy je výrazne menší.

• Litina už stratila svoju bývalú popularitu. Dôvody - vysoká cena, veľká hmotnosť a veľmi časovo náročná inštalácia s reliéfnymi zásuvkami. Jediným argumentom v prospech liatiny je jeho akustické vlastnosti: masívne steny absorbujú akýkoľvek hluk, ktorý je veľmi užitočný v prípade stúpania v bytovom dome.

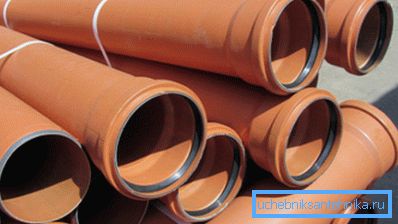

• PVC potrubie inštalatérske, naopak, na vrchole popularity. Nízka hmotnosť, jednoduchá inštalácia a jednoduché strihanie umožňujú tlačiť konkurenčné riešenia na súčasnom trhu.
• Tu sa používa polypropylén. Je dokonca ľahší ako polyvinylchlorid, má vyššiu tvrdosť a hlavne tepelnú odolnosť. Prevádzková teplota polypropylénových odpadových vôd je až 90 stupňov v porovnaní s 60 pre PVC.

• Polyetylén sa používa oveľa menej často - práve kvôli nízkej prevádzke. Jeho výhodou je tichosť: hrubé a extrémne elastické steny uhasia zvuky o niečo horšie ako liatina.

montážne

Ako to urobí inštalácia inštalačných rúr sami v každom z uvedených prípadov?

Inštalatérstvo, kúrenie

kanalizácie

terminológie

Niektoré pojmy sú pre čitateľov pravdepodobne nezvyčajné ďaleko od inštalácie, a preto je potrebné ich komentovať.

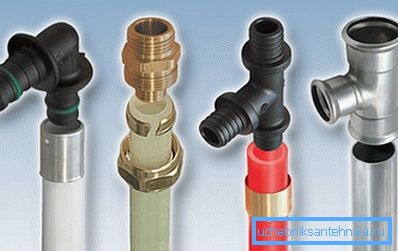

• Kompresná prípojka buď pritiahne potrubie gumovým alebo silikónovým tesnením, keď dotiahne uzatváraciu maticu s kónickým vnútorným prierezom, alebo stlačí samotnú rúrku na tryske pomocou rozdeleného krúžku (v prípade mäkkej medi a kovového plastu).

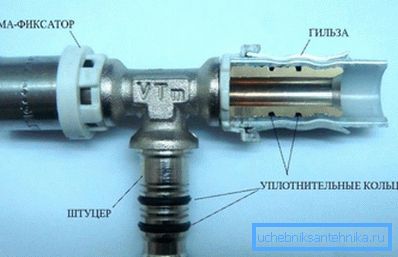

• Lisovacie spojenie spoľahlivo pripevňuje kovovú plastovú rúrku na armatúru dvojicou gumových krúžkov, keď sa obloženie z nehrdzavejúcej ocele zvlhčuje špeciálnymi kliešťami.

• Push-fitting (z tlače v anglickom jazyku) je pevne stlačený. Tesnosť sa tu dodáva aj s gumovými krúžkami, zatiaľ čo fixátorom je pružinový prsteň z nehrdzavejúcej ocele s nožičkami smerujúcimi dovnútra.

Pri zváraní polypropylénu taví nízkoteplotné spájkovadlo vnútorný povrch spojky a vonkajší povrch rúrky; potom sú diely kombinované a po ochladení sa stávajú jedným.

Tutové zváranie polyetylénových potrubí vyzerá podobne.

• Elektrofúzna armatúra obsahuje vykurovaciu cievku. Podávaním ho môžete vynútiť, aby ohrial polyetylén do bodu tavenia a dosiahol spoľahlivé zváranie častí.

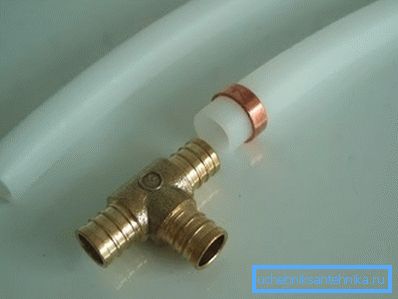

• Zosieťovaný polyetylén má mechanickú pamäť a po natiahnutí konca rúry špeciálnym nástrojom sa rýchlo vráti do pôvodného priemeru a stláča vložku, ktorá je do nej vložená. Puzdro, ktoré sa nosí na hornej strane, poskytuje dodatočnú fixáciu.
• Závitové spojenia oceľových potrubí sú vyrobené z liatinového a mosadzného príslušenstva; vlákna sú utesnené ľanom (často farbivom) alebo polymérnymi materiálmi.

Dôležité: na závitu sú rôzne sanitárne remeselné remeselné remeselné remeselnícke remeselnícke tovary - stolové lampy, podlahové svietidlá, stoly atď. Po maľovaní tieto vtipné návrhy vyzerajú dosť známe.

rozmery

Uveďme niekoľko zaujímavých faktov, či už ide o priemery potrubí pre rôzne účely.

• Obaja predajcovia a technickí spisovatelia často poukazujú na rozmery rúrok v palcoch. Je to nejakým spôsobom pocta tradície: v anglických centimetroch sa meria priemer potrubia. Pokyny na konverziu na systém merania, na ktorý sme zvyknutí, sú jednoduché: jednoducho vynásobte veľkosť o 25,4 - a dostaneme veľkosť v milimetroch.

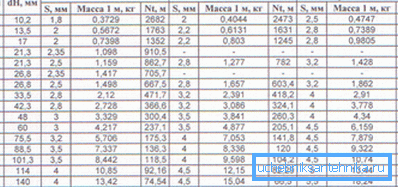

• Zmätok tam nekončí. Pri oceľových rúrach hlavným parametrom nie je vonkajší alebo vnútorný priemer, ale podmienený priechod (DU). Spravidla je blízko k vnútornému priemeru, ale nie je rovný, a indikuje len možnosť použitia vhodnej veľkosti rúrkových závitov na pripojenie prvkov tohto potrubia.

• Rozmery plastových inštalačných rúr všetkých typov sú uvedené v metrickom systéme. Zvyčajne sú označené vonkajším priemerom; na výpočet vnútorného prierezu potrebujete poznať hrúbku steny.

Aké veľkosti sú dôležité pre systémy na vykurovanie a zásobovanie vodou?

• Prívod studenej vody a zásobníka teplej vody má priemer 15-20 mm.
• Privádza sa k radiátoru - 20 - 25 mm.
• Vodné a vykurovacie stúpačky - 25 - 32 mm.
• 40 - 65 mm - priemer fľaše vykurovania a vody.
• Na inštaláciu výťahových zostáv a vodomerov, ktoré zabezpečujú kúrenie, dodávku teplej vody a dodávku studenej vody do bytových domov, sa používa vodovodná rúra 75 mm a viac.

Rozmery vodovodných potrubí - PVC, polypropylén, polyetylén a liatina - pre odpadové vody sa vyberajú s prihliadnutím na možnosť výpuste salva.

• Vodovodné potrubie 50 mm sa používa na pripojenie všetkých spotrebičov okrem toalety.

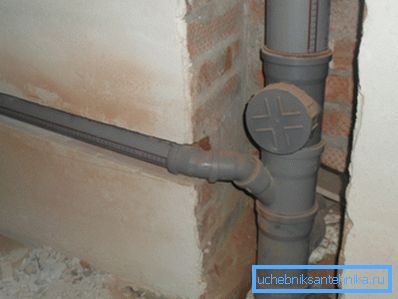

• 110 mm - typická časť odtoku z toalety a stúpačky.

• 150 a viac - veľkosť uvoľnenia v studni a miesta kanalizácie medzi studňami.

záver

Dúfame, že naša trochu povrchná revízia existujúcich riešení bude pre čitateľa užitočná. Ako vždy, video v tomto článku obsahuje ďalšie tematické informácie. Veľa šťastia!
