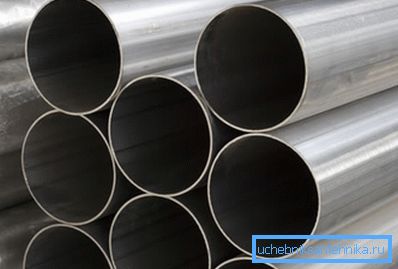

Voda a plynové potrubie a jeho vlastnosti

Nie tak dávno sa pri výstavbe takmer všetkých potrubí používali vodné a plynové potrubia (VGP). V súčasnosti ich popularita mierne klesla, ale stále sa používajú vo výstavbe tepla, plynu a vodných systémov.

Ďalej uvažujeme vlastnosti týchto rúrok, ich typy a spôsoby inštalácie.

Vlastnosti potrubia AIV

Veľká obľuba týchto výrobkov napriek širokej škále potrubí na trhu je vysvetlená skutočnosťou, že inštalácia potrubí z iných materiálov nie je možná na úsekoch otvorených trás. Dokonca aj polyetylénové rúry sa nemôžu používať vo všetkých prípadoch (pozri tiež článok Oceľové a plynové potrubia - ich vlastnosti a vlastnosti).

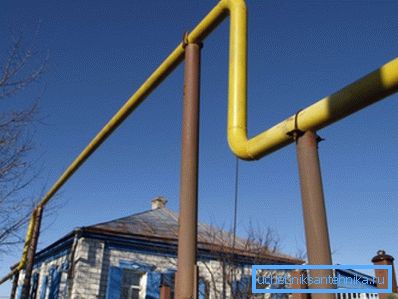

Okrem toho niektoré technické podmienky vymedzujú prísne požiadavky na plynovody, v dôsledku ktorých sa plastové rúry nemôžu použiť na ich inštaláciu, bez ohľadu na to, aký je ich výkon. Preto nie je pochýb o tom, že tieto potrubia zostanú dlhodobo relevantné.

Medzi ich hlavné výhody patria nasledujúce body:

• Nízke náklady;
• Možnosť zváracieho materiálu;
• Možnosť ohýbania;
• Vysoká pevnosť;
• Odolnosť proti skresleniu tepla;
• Odolnosť voči silným hydraulickým nárazom;
• Trvanlivosť.

Treba poznamenať, že všetky tieto charakteristiky vodných a plynových potrubí sú charakteristické pre celý ich rozsah.

Venujte pozornosť! Trvanlivosť potrubia závisí od prevádzkových podmienok a prepravovanej kvapaliny.

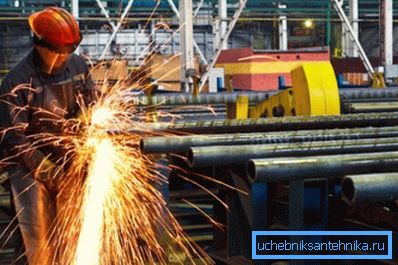

Výrobná technológia

VGP potrubia sú vyrobené z uhlíkovej ocele.

Výrobná technológia je nasledovná:

• Prvé pripravené polotovary pre výrobky - pásy.
• Potom sú tvarované, čo vedie k tomu, že polotovary majú vhodnú formu.
• Ďalej urobte šev pomocou elektrického zvárania. Po tom môže byť potrubie považované za dokončenú.

Štandardnú kvalitu týchto výrobkov upravuje norma GOST 3262-75. Treba poznamenať, že rádiografická rádiografia je povinným postupom kontroly kvality. Je to spôsobené tým, že šev je miestom zvýšeného rizika.

charakteristiky

Bez toho, aby ste sa dostali do najrôznejších odtieňov, ktoré obyčajný spotrebiteľ zvyčajne nevyžaduje, zvážte základné prevádzkové charakteristiky týchto výrobkov, ktorých vedomosti môžu byť užitočné pre prácu s nimi.

Napríklad, ak je potrebné vykonať opravu bez vodovodu vodovodného systému alebo vykurovacieho systému, mali by ste vedieť, aký typ rúr by mal byť uprednostňovaný.

Technické charakteristiky plynových a plynových potrubí podľa GOST 3262 75 zahŕňajú:

• priemer;
• Podmienečný preukaz;
• Hrúbka steny a niektoré ďalšie parametre.

Klasifikácia potrubia AIV

Rozsah vodných a plynových potrubí tiež určuje normu GOST 3262-75, podľa ktorej sa výrobky primárne líšia:

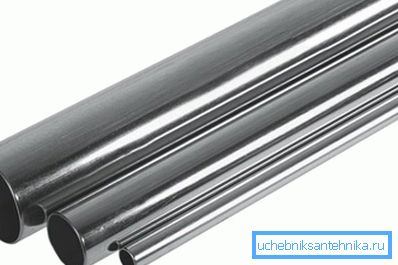

• Pozinkovaná oceľ;
• Pozinkovaná oceľ (čierna).

Zinok zabraňuje vzniku korózie. Preto trvanlivosť pozinkovaných výrobkov môže byť vyššia.

Okrem toho, podľa stupňa pripravenosti, potrubia môžu byť:

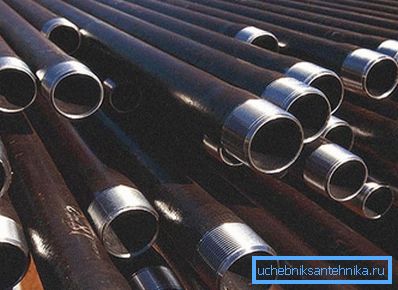

• So závitovými rezmi na obidvoch koncoch;
• Bez závitu.

Venujte pozornosť! Na výrobcovi rúrok možno použiť krátky alebo dlhý závit. Galvanizované závitové rúry môžu byť tiež vybavené spojkami.

V závislosti od hrúbky steny je čierna rúrka VGP rozdelená do nasledujúcich typov:

• Vystužené - hrúbka steny od 2,5 do 5,5 mm.
• Svetlo - hrúbka steny sa pohybuje od 1,8 do 4 mm.
• Bežná - hrúbka steny v rozmedzí 2 - 4,5 mm.

Svetlá trubice môžu pracovať pri hydraulickom tlaku približne 25 kgf / cm2, zatiaľ čo vystužené môžu vydržať 32 kgf / cm2.

Skupiny presnosti

Pre tento produkt existujú dve skupiny presnosti:

Venujte pozornosť! Pri označovaní uvažovaných výrobkov sa neuvádza vonkajší priemer. Tento parameter je nahradený podmieneným priechodom, ktorý zostáva nezmenený bez ohľadu na hrúbku steny. Podmienečný prechod (DU) a hrúbka steny sú regulované GOST.

normalizácie

VGP rúrky sú zvyčajne vyrábané výrobcami nasledujúcich dĺžok:

• 4-12 metrov;
• Merané viacnásobné dĺžky;
• Nezmeraná dĺžka (nachádza sa v rámci nameraných hodnôt).

Maximálna odchýlka z hľadiska dĺžky a hmotnosti by nemala presiahnuť viac ako osem percent. Musím povedať, že cena výrobkov závisí nie od dĺžky, ale od hmotnosti. Preto čím je priemer a hrúbka stien väčší, tým sú náklady vyššie.

Venujte pozornosť! Hmotnosť pozinkovaného potrubia sa líši od veľkosti bežných výrobkov o 3 percenta.

Hmotnosť plynovodu podľa GOST 3262 75 sa vypočíta s ohľadom na hustotu ocele 7,85 g / cm3. Maximálna hmotnosť na bežný meter (hrúbka steny 5,5 mm a priemer 165 mm) je 21,63 kg. Minimálna hmotnosť na bežný meter je 370 g (priemer výrobku je 10 mm a hrúbka steny je 1,8 mm).

Inštalačné funkcie

Inštalácia potrubia pomocou tohto materiálu sa môže vykonať dvoma spôsobmi:

• Závitová metóda pomocou spojok;
• Elektrickým zváraním.

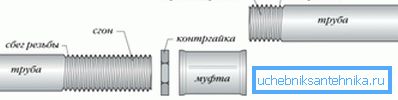

Návod na inštaláciu v prvom prípade vyzerá takto:

• Po prvé, poistná matica sa musí naskrutkovať na závitovú tyč.
• Následne sa má niť lubrikovať tesniacou hmotou alebo obalom, ktorý je predbežne impregnovaný tesniacim materiálom. Pri inštalácii potrubia je možné napúšťať tuk s mazivom.
• Potom by sa závit mal zaskrutkovať do objímky.
• Závitové pripojenie častí musí byť zaistené poistnou maticou, ktorá musí byť pred tesným kontaktom so spojkou utiahnutá.

Pokiaľ ide o zváranú inštaláciu, je potrebné použiť rúry s hladkými koncami.

Schéma zapojenia je nasledovná:

• Konce spojených častí sú umiestnené na rovnom povrchu a stlačené proti sebe.
• Potom sa v oblasti spoja vykoná lepenie - z viacerých strán je spájkovaný bodový spoj.
• Potom musí byť prilepené potrubia vodorovne vyrovnané. Môžete ich jednoducho posunúť na rovný povrch.
• Potom je uzol zapečatený pevným švom okolo obvodu.

Musím povedať, že aby ste vytvorili takéto spojenie s vlastnými rukami, ak nie ste skúseným zváračom, je nepravdepodobné, že uspejete. Preto pre nezávislé opravy je lepšie použiť prvú možnosť.

záver

Napriek obrovskej popularite medzi spotrebiteľmi polymérových rúr zostávajú VGP rúrky veľmi populárne a zostanú tak dlho. To je spôsobené ich charakteristikami a množstvom ďalších výhod uvedených vyššie.

Z videa v tomto článku môžete získať viac informácií o tejto téme.
