Vnútorný priemer potrubí: najdôležitejší parameter pri
Takáto hodnota ako vnútorný priemer potrubí umožňuje presný výpočet kapacity prenosu rôznych inžinierskych komunikácií. Tento parameter je štandardizovaný, preto výrazne zjednodušuje prácu dizajnérov.
Všetky varianty parametrov
Časť je štandardizovaná v niekoľkých odrodách:
- Podmienečný prechod je označený ako Dy alebo Du. Tento parameter sa vypočíta v milimetroch alebo v palcoch - pre oceľ (potom sa zaokrúhli).
- Menovitý priemer je v podstate rovnaký ako prvý parameter. Je označený ako Dn / Dn.
- Vonkajšia veľkosť označená Dh.
- Vnútorný priemer oceľových rúrok (D) a ich polymérových náprotivkov je najdôležitejšou hodnotou.
Okrem vyššie uvedených parametrov sa pri výpočtoch používa aj hrúbka steny materiálu (h).
Aký je podmienený preukaz
Nominálny priechod je približne rovnaký ako prierez potrubnej medzery. Pri navrhovaní sa vypočítava tak, aby bola dostatočná šírka pásma siete.
Venujte pozornosť! Odstupňovanie podmienených hodnôt definovaných normou. Vypočítavajú sa tak, že kapacita systému z jedného prechodu na ďalší narastá o 60/100%.
Ich veľkosť je regulovaná normou GOST 28338/89 "Rozhrania potrubí a ich príslušenstva. Riadky menovitých rozmerov. Nižšie je odstupňovanie dokumentu.
| 2.5 | 3 | 4 | 5 | 6 | 10 | 12 |
| 15 | 16 | 20 | 25 | 32 | 40 | 50 |
| 63 | 65 | 80 | 100 | 125 | 150 | 160 |
| 175 | 200 | 250 | 300 | 350 | 400 | 450 |
| 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 |
| 800 | 3000 | 3200 | 3400 | 3600 | 3800 | 4000 |
Dešifrovanie konceptu
Pojem "podmienený priechod" bol zavedený, aby sa zachovala hodnota priestoru pre komunikáciu, čo vytvára podmienky pre návrhové výpočty.
Venujte pozornosť! Návod na používanie sa týmto konceptom zaokrúhľuje nadol / nahor na hodnoty štandardných sérií priemernej pracovnej časti. Avšak skutočný vnútorný priemer rúry je 30 mm atď., Spravidla sa nerovná nominálnemu analógu.
Pre materiály s vonkajším rozmerom 160 a hrúbkou steny 8 je skutočná vnútorná veľkosť 144 so stenami 6 - 150. Ale tam a tam menovitá veľkosť je 150.
Pravá vnútorná časť
- Skutočný pracovný priestor prvkov závisí od hrúbky ich stien.
- Vo väčšine prípadov sú materiály na vodné a plynové potrubia označené zvnútra, ostatné typy - na vonkajšej strane.
- Výrobky z ocele, založené na technológii výroby, majú rovnaké vonkajšie rozmery.
- Aby sa zabezpečila spoľahlivosť vodovodného systému pracujúceho pod vysokým tlakom, musí sa zväčšiť hrúbka stien jeho prvkov. V dôsledku toho sa ich pracovná veľkosť bude líšiť od podmieneného prechodu.
Napríklad sieť s vonkajším ukazovateľom 275 a hrúbkou steny 9 má skutočný vnútorný rozmer 257. A menovitý vnútorný priemer PVC rúrky je 250 mm, čo je určené najbližšou hodnotou štandardnej série.
Nižšie je uvedená tabuľka veľkostí oceľových výrobkov a ich zhoda s plastovými vodovodnými potrubiami s analógmi. Umožní vám presne vybrať analógové prvky pri navrhovaní kombinovaného systému.
Z toho môže byť zrejmé, že vnútorný priemer kovovo-plastovej rúrky 20 zodpovedá oceľovému analógu s vonkajším rozmerom 26.
| Podmienečný preukaz | Vonkajšia časť | ||
| Ocelové prvky zo stehov | Oceľové bezšvíkové výrobky | Plastové analógy | |
| 10 | 17 | 16 | 16 |
| 15 | 21.3 | 20 | 20 |
| 20 | 26.8 | 26 | 25 |
| 25 | 33.5 | 32 | 32 |
| 32 | 42.3 | 42 | 40 |
| 40 | 48 | 45 | 50 |
| 50 | 60 | 57 | 63 |
| 65 | 75.5 | 76 | 75 |
| 80 | 88.5 | 89 | 90 |
| 90 | 101.3 | 102 | 110 |
| 100 | 114 | 108 | 125 |
| 125 | 140 | 133 | 140 |
| 150 | 165 | 159 | 160 |
Definovanie pracovného priestoru prvkov
Tým, že presne určujete priepustnosť častí, môžete vypočítať množstvo látok prenášaných cez sieť.
Výpočet krížovej komunikácie pre studenú vodu
Koľko substancie chýba za jednotku času určuje vnútorný priemer potrubia 25 mm.

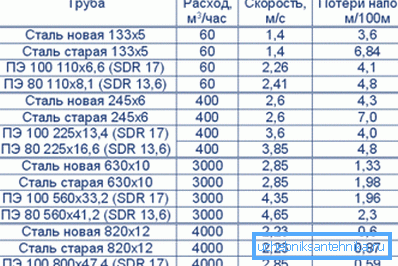

Priepustnosť výrobkov závisí od nasledujúceho.
- Jej pracovný priestor. Ak je príliš malý, zvýši sa hydraulický odpor stien systému a prietok pracovného média oslabí.
- Tlak v technickej komunikácii.
- Komunikačné dĺžky. Čím dlhšie to je, trenie, ktoré oslabuje prietok, je silnejšie.
- Stupeň hladkosti materiálu. Čím vyššie je to, tým rýchlejšie sa látka pohybuje systémom.
- Vek prvkov, t.j. objem usadenín na ich stenách. Cena systému použitých materiálov bude malá, ale účinnosť sa zníži.
- Počet prechodov v komunikácii z jednej dimenzie do druhej, rovnako ako obraty.
Pre systém domácnosti môžete použiť jednoduchý vzorec. Ak chcete vypočítať optimálny vnútorný prierez prvkov, potrebujete vedieť o nákladoch na vodu, ako aj o prietokovej rýchlosti:
D = v (4-P-1000 / a • v).
tu:
- P znamená tok vody;
- ?= 3,14;
- v je rýchlosť pohybu pracovného prostredia, je 0,7 / 1,2 m / s. v analógoch s úsekom do 32 mm a 1,5 / 2 m / s. v produktoch s vyššou hlasitosťou.
Analógové vykurovanie
Ak sa vyžaduje inštalácia vykurovacieho systému vlastnými rukami, požadovaná priepustnosť jeho prvkov by sa mala vypočítať tak, aby v zime boli všetky obytné miestnosti vyhrievané rovnomerne.
Na výpočet produktov na vykurovanie má tento vzorec:
D = v (? • Q) / (v • Dt).
Tu znaky znamenajú:
- D je požadovaná hodnota;
- číslo? sa rovná 3,14;
- Q je tepelný tok v kW;
- v je rýchlosť pracovného prostredia v m / s;
- Dt je teplotný rozdiel (stupne Celzia) na vstupnej / výstupnej sieti.
Takže môžete zistiť napríklad vnútorný priemer kovovo-plastovej rúrky 16 pre systém podlahového vykurovania.
záver
Hodnota podmieneného priestoru materiálu je veľmi dôležitá. Účinnosť a trvanlivosť práce inžinierskych komunikácií závisí od správnosti jeho výberu (pozri aj článok "Pipe Inch Thread - Funkcie a metóda rezania").
Videá v tomto článku obsahujú ďalšie informácie o danej téme.
