Vlastnosti výberu a technické charakteristiky

01-08-2018
Skúmavky

Potrubia vytvorené z polypropylénových materiálov dlho prešli hranicou medzi exotickými a bežnými. Polypropylén je dlhodobo lídrom medzi takýmito stavebnými materiálmi vďaka svojej trvanlivosti, spoľahlivosti a dostupnosti, ako je napríklad cena. Sú potrubia tohto typu vhodné na budovanie vykurovacích systémov? To je to, čo teraz zistíme.

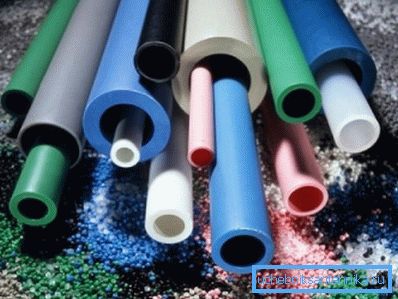

Rozsah farieb

Propylén ako súčasť vykurovacích systémov

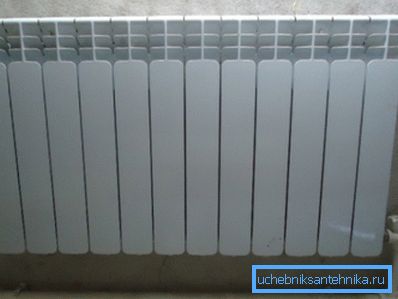

Vo fototelebore

Aký je zásadný rozdiel medzi materiálmi používanými na vykurovacie okruhy a potrubia na dodávku studenej vody?

  1. Parametre tlaku v ohrievacom systéme sú dvojnásobne väčšie: 6 kgf / cm2 oproti 3-3,5 kgf / cm2;

Venujte pozornosť! Ak má dom čerpací systém v dodávke studenej vody, potom tlak v tomto okruhu môže dosiahnuť rovnaké 6 kgf / cm2 a ešte viac.

  1. Podľa štandardov môže teplota vykurovacích systémov dosiahnuť 95-100 stupňov;
  2. Počas roka sa teplota chladiaceho média v systéme pohybuje od miestnosti po maximálnu. Takže pri vytváraní systému by sa mal brať do úvahy taký parameter ako lineárna expanzia polypropylénových rúr.

Polypropylénové prvky

Teraz by sme mali zvážiť hlavné charakteristiky polypropylénových rúrok.

  • Najnižšia hustota medzi známymi typmi plastov je 0,91 kg / cm2. Napriek svojej nízkej hustote je materiál veľmi tvrdý a odolný voči oderu. Pri použití takýchto potrubí sa nemôžete obávať, že systém bude rýchlo opotrebovaný pod vplyvom abrazívnych častíc v chladiacej kvapaline;
  • Mechanická pevnosť je priamo závislá od rýchlosti aplikácie sily.. Ak sa takáto rúrka ohýba rýchlo, jednoducho sa roztrhne, ale ak sa to robí pomaly, materiál sa ohne;
  • Vysoká odolnosť voči agresívnemu chemickému útoku. Vystavenie vysokoteplotnej koncentrovanej kyseline môže spôsobiť vážne poškodenie. Táto vlastnosť je veľmi dôležitá, pretože v chladiacej kvapaline sa často vyskytujú aditíva;
  • Odolné voči nízkym teplotám;
  • Teplota topenia polypropylénu je 160-170 stupňov;
  • Prah mäknutia - 140 stupňov;
  • Maximálny prevádzkový parameter teploty - 120 stupňov;
  • Vysoký koeficient lineárnej rozťažnosti polypropylénových rúr rovný 0,15 mm / m * s.

Venujte pozornosť! Rovná trojmetrová rúra od podlahy k stropu sa pri zahriatí z 20 na 90 stupňov predlžuje o 31,5 mm.

Rozšírenie o viac ako 3 cm spôsobí, že trubka sa sklopí ako napnutá luk.

zosilnenie

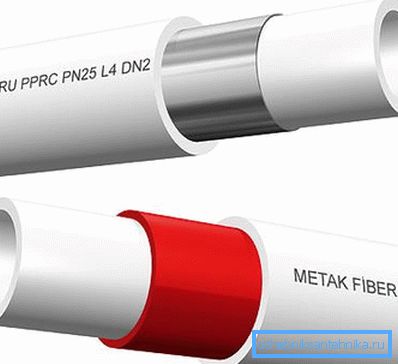

Vystužené výrobky

Na vyriešenie problému tepelnej rozťažnosti existuje jednoduchá, ale pomerne účinná metóda - vystuženie. Ako lineárny stabilizátor sa používa materiál s nízkou tepelnou rozťažnosťou. Výsledkom použitia tejto metódy je rýchlosť expanzie päťkrát znížená a rovná sa -0,003 mm / m * s.

Výstuž rúrok vyrobených nasledujúcimi spôsobmi:

  1. Fólie. Rúrka, vystužená fóliou, je trojvrstvový koláč, kde medzi polypropylénom je tenká hliníková vrstva. Takéto výrobky sú vysoko závislé od kvality výroby, ak nie sú splnené všetky požiadavky tejto technológie, potom sa potrubia ľahko stratifikuje;
  2. Sklolaminát. Takéto výrobky sú monolitický materiál, pretože vrstva vlákna je umiestnená priamo v hrúbke polypropylénu. Tieto rúry nepodliehajú delaminácii a počas inštalácie nevyžadujú stripovací proces.

Teplota chladiacej kvapaliny

V čase ohrevu polypropylénových rúr pod vplyvom horúcej chladiacej kvapaliny existuje niekoľko faktorov:

  • Najobľúbenejší výrobcovia zaručujú správnu prevádzku systémov pri teplote 90-95 stupňov;
  • Teplotné grafy sú relevantné pre ruskú klímu, ktorej horná hranica je 95-105 stupňov (dosiahnuteľná len pri extrémnych mrazoch);
  • Aby sa vykurovací systém dostal na teplotu 95 stupňov, médium na prenos tepla v prívodnom potrubí sa zahreje na 140 stupňov.

V extrémnych situáciách, keď Teplovik otvorene porušuje harmonogram, kvôli sťažnostiam mnohých obyvateľov sa praktizuje pomerne hrubé riešenie - tryska výťahovej zostavy je jednoducho vytiahnutá a odsávanie systému je zaseknuté. V tomto prípade voda prúdi priamo do radiátorov tejto teploty, ktorá je jednoducho nebezpečná pre polypropylén.

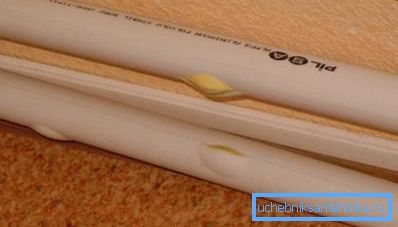

Deformácia teploty

Použitie polypropylénu pri zahrievaní

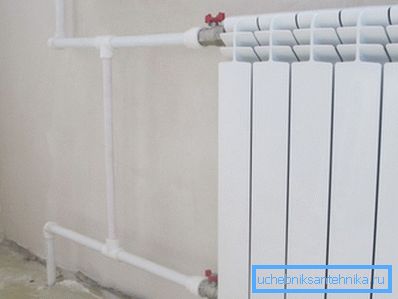

Pripojenie radiátora k systému

Zo všetkého vyššie uvedeného môžeme vyvodiť nasledujúce závery o tom, či sa má polypropylén používať pri vykurovaní:

  1. Takéto potrubia by sa nemali používať na vykurovanie v oblastiach vyznačujúcich sa silnými mrazmi;
  2. Na vykurovanie a zásobovanie teplou vodou by sa mali používať iba vystužené druhy výrobkov a rovnako sa uplatňujú aj fólie a sklolaminát. Navyše v prípade sklenených vlákien možno použiť inštrukcie pre zváraný spôsob inštalácie a na zostavenie potrubia vystuženého hliníkovou fóliou s vlastnými rukami budete potrebovať stierač;
  3. Počas inštalácie zabráňte inštalácii rúrok v oddelení medzi stenou a stropom. Vždy nechajte medzery pre lineárnu expanziu.

Kritériá výberu

Pri výbere rozmanitosti moderného trhu je potrebné venovať osobitnú pozornosť nasledujúcim bodom.

tlak

Na určenie pracovného tlaku výrobku dbajte na označenie polypropylénových rúrok typu PN **. Čísla označené za týmito písmenami označujú parametre pracovného tlaku v atmosfére.

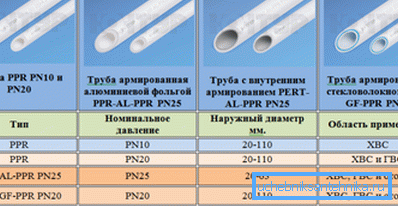

značkovanie

Venujte pozornosť! Označenie polypropylénových rúr označuje prevádzkový tlak pri teplote 20 stupňov. Z tohto dôvodu by mal byť rozdelený na tri a vyberať potrubia PN25. V skutočnosti sa rúry PN20 masívne používajú na vykurovacie okruhy a majitelia nepoznajú problémy.

teplota

Označenie zvyčajne obsahuje údaje o maximálnej prevádzkovej teplote. Obvykle výrobcovia označujú 90 alebo 95 stupňov. Pre spotrebiteľa sú tieto hodnoty ekvivalentné a výrobcovia sa preto jednoducho chránia pred súdnymi procesmi vo väčšej alebo menšej miere.

Celkové rozmery

making

Často ľudia zaujímajú, aká je dĺžka polypropylénovej rúry? Výrobcovia vyrábajú výrobky s dĺžkou 6 metrov, všetko ostatné sa považuje za rezanie alebo odpad.

Pri výbere priemeru takýchto výrobkov stavebníci používajú zložité stavebné vzorce, ktoré berú do úvahy tepelné zaťaženia, pokles teploty, drsnosť atď.

Priemer potrubia je predmetom štandardizácie. Minimálna veľkosť priemeru je 16 mm a maximálna je 110 mm. Existuje však množstvo potrubí, ktoré sa používajú na pokládku podzemných zariadení s priemerom do 1200 mm.

Zváranie polypropylénových rúrok

Spôsob zváranej difúznej väzby je považovaný za najpopulárnejší polypropylénový výrobok. Toto spojenie je spojené s prenikaním narovnaných okrajov výrobkov.

Rada. Na realizáciu tohto spôsobu inštalácie by mali byť použité materiály rovnakého materiálu.

Trvanlivosť spoja je zaručená fyzikálnymi vlastnosťami materiálu vo zvarovej oblasti.

  • Pred inštaláciou, nakrájajte na kusy požadovanej veľkosti presne v pravých uhloch;
  • Špecializovaný zvárací stroj sa ohrieva spôsobom spájkovania plastových rúrok na 260 stupňov;
  • Pred začiatkom zvárania sa povrch rúry očistí a odmasťuje rozpúšťadlom;
  • Ak sa použije materiál vystužený hliníkom, koniec rúry sa vyčistí špeciálnym nástrojom;
  • Po vytvorení spojenia by mali byť obidva konce potrubia upevnené v jednej polohe počas 4-8 minút.

Pri výrobe zvárania závisí trvanie vykurovacích produktov od priemeru výrobkov a hrúbky ich stien. Doba zvárania, šírka zvaru a ďalšie parametre závisia od charakteristík rúr. Preto pred začatím práce by ste mali byť oboznámení s údajmi, ktoré poskytuje vykurovací stôl z polypropylénových rúr.

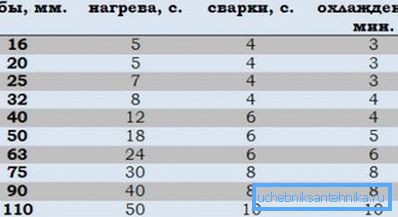

Tabuľka parametrov zvárania

Na záver

Všetky uvedené v tomto článku a preskúmané technické vlastnosti polypropylénových materiálov uľahčujú tieto výrobky spomedzi najpopulárnejších a najžiadanejších na modernom trhu. Stávajú sa najlepšou náhradou za bežné kovové materiály.

Video v tomto článku vám povie ešte viac parametrov a charakteristík potrubí z rôznych typov polypropylénu.
