Veľkosti plastových rúrok v súlade s platnými normami a

Podľa akých regulačných dokumentov sa vyrábajú polymérové ​​potrubia? Aký plast používa na výrobu? A nakoniec, aké priemery plastových rúr sú stanovené súčasnými ruskými normami? Pokúsme sa odpovedať na tieto otázky.

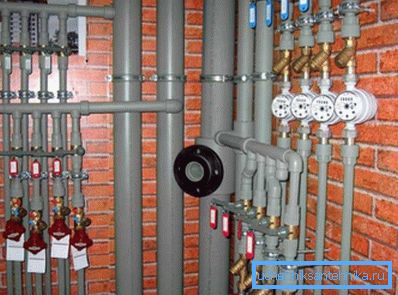

Vodomer. Zapojenie je vyrobené z polymérových rúr.

Zoznam

Po prvé, pozrime sa na zoznam materiálov.

  • Polyvinylchlorid sa používa na výrobu tlakových a voľnoprúdových odpadových vôd. Vodné potrubia z tohto polyméru nie sú široko rozšírené kvôli kombinácii krehkosti a nízkej (nie viac ako 60 ° C) pracovnej teploty.
  • Polyetylén sa používa predovšetkým na inštaláciu tlakových potrubí na dodávku studenej vody. Teplotné obmedzenia pre tento polymér sú ešte prísnejšie ako pre PVC: polyetylén začína zmäknúť pri 45-50 stupňoch.

Venujte pozornosť! Plastové rúry veľkého priemeru, ktoré sa používajú ako kanalizačné potrubia, sú väčšinou rovnaké polyetylény.

  • Polypropylén je naopak veľmi tepelne odolný. Rozsah prevádzkovej teploty až do +95 ° C umožňuje používať ho na vykurovanie a zásobovanie teplou vodou. Okrem tlakových potrubí sa na výstavbu kanalizácie používa plast.
  • Zosieťovaný polyetylén sa tiež používa na tieto účely: vytváranie priečnych väzieb medzi polymérnymi molekulami radikálne mení jeho fyzikálne vlastnosti.. Cena materiálu je samozrejme výrazne vyššia ako cena obyčajného polyetylénu.

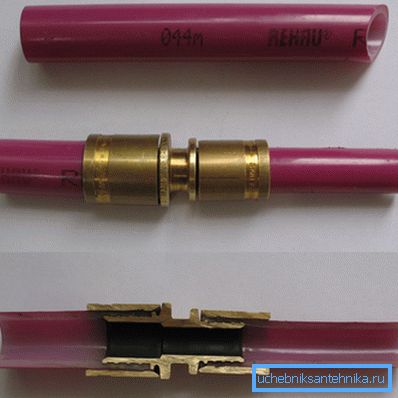

Zosieťovaná polyetylénová rúrka a montážne zariadenie na to.

štandardy

Tabuľka priemerov plastových rúr určených pre vodovody, vykurovacie systémy, tlakové kanalizácie atď. Je obsiahnutá v GOST 52134-2003.

Ale s gravitačnou drenážou je situácia oveľa zábavnejšia: ruské normy regulujú rozsah len pre polyetylén a GOST 22689.1-89 zabezpečuje tri veľkosti - 50, 90 a 110 mm. PVC a polypropylénové potrubia s voľným prietokom sa vyrábajú podľa technických podmienok a na základe zmlúv uzavretých so zákazníkmi.

Vráťme sa k GOST 52134-2003. Podľa dokumentu označenie plastových rúrok pre tlakové potrubia môže zahŕňať:

  • Maximálny prípustný pracovný tlak pri teplote 20 ° C. Označuje sa písmenami PN a označuje sa v atmosfére.
  • SDR parameter popisujúci pomer vonkajšieho priemeru k hrúbke steny. Čím vyššia je jeho hodnota, tým menšia je pevnosť v ťahu potrubia.
  • Vonkajší priemer a hrúbka steny.
  • Označenie materiálu, z ktorého sa výrobok vyrába. Zvyčajne sa používa nasledujúca notácia:
označenie odpis
PE (PE) polyetylén
PVC-U (NPVH) Neplastifikovaný polyvinylchlorid
PP-R (PP-R alebo PP typu 3) Polypropylénový náhodný kopolymér
PE-X (PE-C) Zosieťovaný polyetylén
Príklad označenia.

Venujte pozornosť! Toto je neúplný zoznam materiálov opísaných normou. Zámerne vynecháme exotiku, ako je napríklad chlórovaný polyvinylchlorid alebo polybuten - jednoducho preto, že šance na stretnutie s nimi v obchode s hardvérom majú tendenciu k nule.

Takže poďme na veľkosť. Bohužiaľ budeme musieť definovať len ich hranice a neposkytnúť úplný zoznam.

Polyvinylchlorid

Minimálny priemer špecifikovaný v štandarde PVC-U je 12 milimetrov. Maximálne - 1000. Hrúbka steny sa pohybuje od 1,5 do 30,6 mm.

Venujte pozornosť! Sortiment uvedený v norme neznamená, že všetky výrobky prítomné na ruskom trhu budú presne zodpovedať veľkostiam, ktoré sú v ňom uvedené. Nielenže existuje veľa špecifických produktov vyrobených podľa špecifikácií, nemali by ste zabudnúť na dovozy. Napríklad nie je k dispozícii plastové potrubie o veľkosti 70 mm; čínski dodávatelia ju však ponúkajú.

polyetylén

Ako už bolo uvedené, tento polymér sa masívne využíva na výstavbu vodovodu.

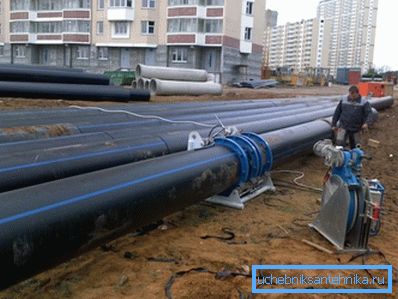

Umiestnenie vodovodu s polyetylénom.

Okrem dielektrických vlastností a výnimočnej odolnosti voči agresívnym médiám je polyetylén vhodný, pretože si zachováva svoju elasticitu pri nízkych teplotách. Pohyb zeme, tvorba ľadového bloku v potrubí a iné ťažkosti, fatálne pre oceľ a liatinu, v tomto prípade len spôsobia dočasnú deformáciu s návratom na predchádzajúce rozmery a geometriu po odstránení faktora, ktorý ju spôsobuje.

A čo veľkosť?

  • Minimálny priemer je 16 mm. Maximálne je 1600.
  • Hrúbka steny sa pohybuje od 2 do 61,5 mm.

polypropylén

Minimálny vonkajší priemer má plastové potrubie s priemerom 10 mm. Maximálna veľkosť je opäť 1600. Hrúbka steny je od 1,3 do 61,2 mm.

Zosieťovaný polyetylén

Priemer sa pohybuje od 10 do 250 milimetrov, steny môžu mať hrúbku 1,3 až 34 mm.

Oblasti použitia

A teraz sa vráťme do praktickejšej oblasti. Aké veľkosti by ste mali použiť pri výstavbe vlastného zásobovania vodou, vykurovaním alebo kanalizáciou?

Dodávka vody, kúrenie

  • Plastové potrubie 16 mm sa používa na pripojenie jedného až troch inštalačných prípravkov (vodovodné batérie, sprchové kabíny, toaletné misy atď.). Môže sa použiť aj na pokládku na teplú podlahu (pretože sa zvyčajne používa zosieťovaný polyetylén) alebo na vykurovanie vedenia kolektorov.
  • 20 mm stačí na to, aby rozvádzal vodu po celej chate s 4-6 vodovodnými armatúrami a na prevádzku vykurovacieho systému s núteným obehom, ktorý slúži na dom s rozlohou do 100 m2.
  • 25 mm sa používajú ako stúpače na vykurovanie a zásobovanie vodou v domoch s výškou najviac 5 mm.
  • Pri stúpačoch v budovách výškových budov a pri fľašovaní vody a kúrení s malým počtom bytov je typický priemer 32 mm.
  • 40 mm - fľaša v bytovom dome alebo v chate s gravitačným (gravitačným) vykurovacím systémom.

kanalizácie

Pre netlakové kanalizačné systémy je charakteristické nasledujúce rozloženie veľkosti:

  • Plastové potrubie 50 mm slúži na pripojenie 2 - 3 umývadiel, umývadiel, sprchy atď. Stručne povedané, akékoľvek inštalatérske svietidlá, s výnimkou toaletných misiek.

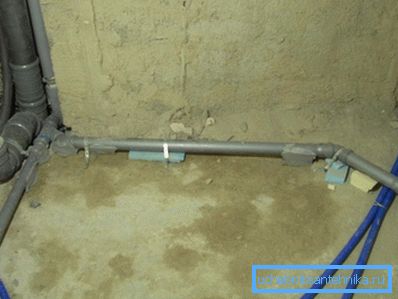

Rozloženie odpadových vôd pod vaňou, umývadlom a práčkou vyrobené z 50 mm potrubia.

Dôležité: pre pripojenie súčasne používaných vaní a sprchy sa používa plastová rúra 75 mm a viac. Aký je dôvod pre výučbu? So skutočnosťou, že keď vyčerpáte plný kúpeľ, bude naplnená 50 mm kanalizácia; normálny odtok zo sprchy sa nebude diskutovať.

  • Plastové potrubie 90 mm sa používa relatívne zriedkavo, hlavne - na pripojenie inštalácií toaletných misiek. Ale naopak, 110 mm je vysoko požadovaný: tento priemer sa používa na pripojenie záchodu, kanalizačných stropov a strešných dosiek (horizontálne vetvy spájajúce stúpačky).
  • 150 - 600 mm sa používajú ako výpust a pre prepravu odpadovej vody medzi studňami.
  • Pri kolektoroch, ktoré spájajú odtoky celej oblasti mesta, je typický priemer 600 mm.

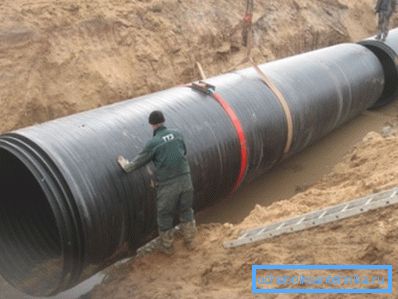

Na fotografii - kladenie polyetylénovej kanalizácie.

záver

Dúfame, že náš materiál pomôže čitateľovi vybrať si optimálne riešenie pre inštaláciu komunikácie vo svojom dome alebo byte.

Ako vždy, video v tomto článku ponúka ďalšie informácie. Veľa šťastia!
