Veľkosti plastových rúrok na odpadovú vodu: gost a skutočný

Aké veľkosti plastových kanalizačných potrubí sú stanovené v súčasných regulačných dokumentoch? Prečo sa používajú rúry rôznych veľkostí? Ktorý z plastov ponúkaných moderným trhom je vhodnejší?

Poďme to prísť na to.

Typy plastov

Na začiatok, čo sú v skutočnosti plastové potrubia pre kanalizačné systémy.

Zoznam je malý:

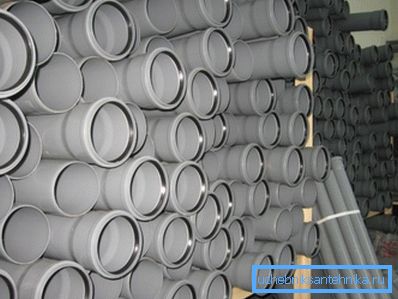

• Nezmäkčený polyvinylchlorid (NPVH, častejšie len PVC) - nepochybne vedúci z hľadiska výroby;

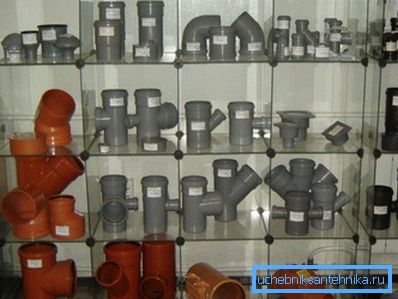

• O niečo menej možno nájsť pri predaji odpadových vôd z polypropylénu;
• Polyetylén je outsider: nie každý obchod vám to ponúkne.

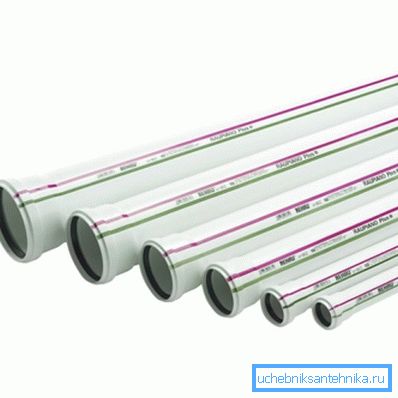

Ako je cena týchto materiálov? Vezmeme ako vzorku veľmi bežnú rúru 2 metre dlhé a priemer 110 mm.

Nuance: porovnanie nie je úplne správne. Rúry, ktoré sa na ňom podieľajú, sa líšia hrúbkou steny, čo ovplyvňuje výrobné náklady.

Aký je praktický rozdiel medzi rôznymi plastmi?

Ktorý by som si mal zvoliť pri inštalácii odpadových vôd vlastnými rukami?

• Polypropylén je odolnejší voči opotrebovaniu, tvrdší a pri rovnakej hrúbke steny má väčšiu tuhosť prstenca než konkurenčné riešenia.
• Polyetylén je pružnejší a dokonale tlmí akustické vibrácie. Pretrhnutie takéhoto potrubia je takmer nemožné; pri montáži sú prípustné ohyby, deštruktívne pre iné plasty. Nevýhodou je nižšia odolnosť voči vysokým teplotám.

Regulačné dokumenty

Teraz uvidíme, aké dĺžky a priemery plastových potrubí odpadových vôd sú stanovené v súčasných regulačných dokumentoch.

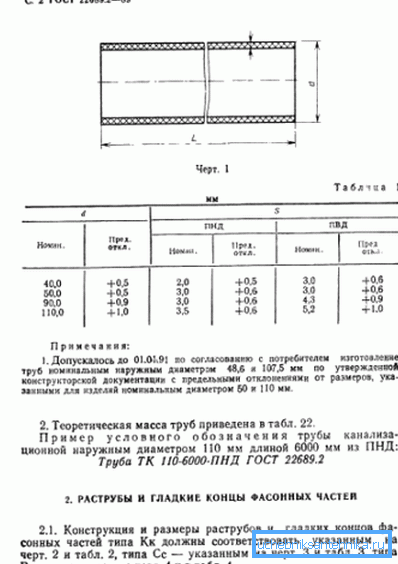

GOST 22689.2-89

Tento GOST vyrába polyetylénové rúry a armatúry.

My, samozrejme, máme záujem najmä o veľkosť.

• Rúry sú k dispozícii v rovných dĺžkach 8, 6, 5,5, 3 a 2 metre.
• Hrúbka steny sa pohybuje od 2 do 5,2 milimetrov.
• Tabuľka priemerov plastových kanalizačných potrubí, úprimne, nie je štrajk s bohatou voľbou. V zozname sú štyri veľkosti: 40, 50, 90 a 110 milimetrov.

TU 4926-002-88742502-00

Výrobky z polypropylénu sa nevyrábajú podľa GOST, ale podľa špecifikácií. Čo hovoria súčasné TU?

Zoznam možných dĺžok priamych segmentov sa nám bude zdať známy: 8, 6, 5,5, 3 a 2 metre.

Avšak: v koordinácii so zákazníkom je možné vyrobiť rúry inej dĺžky. Minimálne a maximálne hodnoty nie sú obmedzené, ale zdravý rozum diktuje, že je extrémne nepohodlné prepraviť úseky dlhšie ako 12 metrov akoukoľvek existujúcou dopravou.

Priemery plastových kanalizačných rúrok a hrúbka ich stien môžu mať tieto hodnoty:

PVC

Pri PVC je situácia komická.

Ako regulačný dokument upravujúci výrobu, predávajúci uvádzajú:

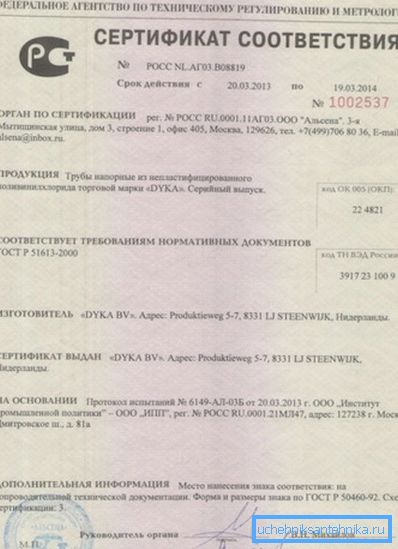

1. GOST 1898-2001, žiadne známky, ktoré neboli voľne dostupné. Nie, autor netvrdí, že tento štandard neexistuje; ale ani jeden certifikát o zhode na webových stránkach výrobcov a predajcov.

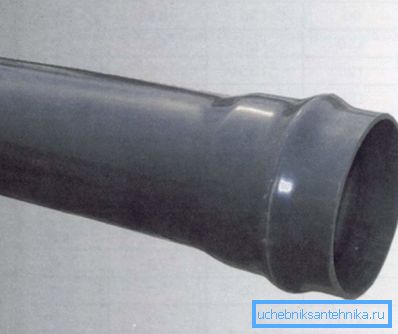

2. GOST R 51613-2000 týkajúce sa tlakových potrubí. Samozrejme nič nebráni použitiu tlakového potrubia s prepojením na prepúšťanie odpadových vôd; Výrobky vyrobené podľa tejto normy však budú samozrejme drahšie: väčšia pevnosť znamená väčšiu hrúbku steny.

1. Navyše stavebné normy VSN 48-96 poskytujú rozmery plastových kanalizačných potrubí pre vnútorné inžinierske siete obytných a verejných budov.. Našťastie, aspoň v tomto dokumente sa spomína skutočné pravé zvonovité netlakové rúry z NPVH.

Pozrime sa na dokumenty.

GOST R 51613-2000

• Rúry sú vyrábané v priamych dĺžkach od 4 do 12 metrov s rozmanitosťou 0,25 m (4,0, 4,25, 4,50 a tak ďalej).
• Hrúbka steny sa pohybuje od 1,5 do 23,2 mm.
• Priemer môže mať hodnoty od 10 do 315 mm. Zobrazujú sa hodnoty 50, 90, 110, 150 a 200 mm, čo naznačuje, že potrubia sú kompatibilné s potrubnými tvarovkami pre voľne prúdové kanalizácie.

BCH 48-96

Pri štúdiu tohto dokumentu čakáme na ďalšie prekvapenie. Obsahuje okrem iného aj príručku pre verejné obstarávanie, ktorá odporúča produkty veľmi špecifického výrobcu - OAO NPO Plastic. Zoznam veľkostí nepopisuje požiadavky na vyrobené výrobky, ale. rozsah položiek, ktoré sa majú zakúpiť.

No a ten chlieb.

Tieto informácie poskytujeme v plnom rozsahu bez účtov:

• Dĺžky rúrok a dýz sú 345, 360, 370, 410, 450, 457, 465, 515, 535, 870, 970, 1125, 1215, 1255, 1315, 1500, 2000, 2485, 2605, 2620, 2650, mm. Pri posudzovaní veľkosti hovoríme o objednávaní niekoľkých veľmi špecifických projektov domov.
• Použitý priemer plastových potrubí pre odpadové vody je celkom tradičný pre vnútorné siete - 50, 90 a 110 milimetrov.

Medzitým v reálnom svete

Drahý čitateľ, ste zmätení? Dovoľte, aby som vás oslobodil od zajatia ilúzií a oboznámil vás so skutočným sortimentom spoločností, ktoré sa špecializujú na výrobu odpadových vôd.

Tu nájdete sortiment výrobkov vyrábaných spoločnosťami skupiny AquaMaster Group z neplastovaného polyvinylchloridu.

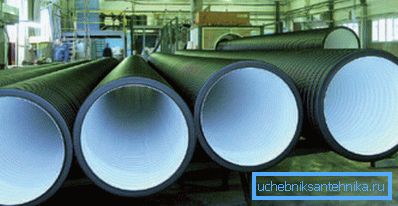

Ale zoznam priemerov polyetylénových rúr Korsis Plus, ktoré sa používajú pri výstavbe kanalizácie:

• 1200
• 1400
• 1600
• 2000
• 2200
• 2600 mm.

Zaujímavosťou je, že štruktúra týchto rúr je veľmi odlišná od toho, čo je pre nás obvyklé. Stačí povedať, že sú dvojvrstvové, s vlnitými vonkajšími a hladkými vnútornými vrstvami.

Oblasti použitia

Nakoniec zistíme, kde sa používajú kanály rôznych priemerov.

Priemer 50 mm používa sa na pripojenie všetkých sanitárnych zariadení okrem WC. Okrem toho, v domoch niektorých projektov, tento priemer namontované kuchynské kanalizačné potrubia.

90 mm sa používajú pri pripájaní niektorých typov toaletných misiek (predovšetkým - montáž v spodnej časti).

110 mm - najobľúbenejšia štandardná veľkosť: od spájania záchodovej misy s položením stúpačov a dokonca i doskových lôžok spájajúcich niekoľko stúpajúcich.

150 - 200 mm používané pri uvoľňovaní do studní v bytových domoch.

250 - 600 mm - potrubia spájajúce studne odpadové vody.

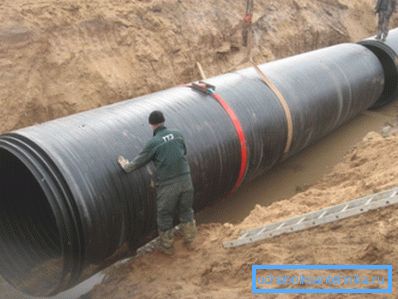

600 a viac - zberačov, ktorí zhromažďujú odpadové vody z celých priestorov.

záver

Dúfame, že náš pohľad na temné tajomstvá existujúcich regulačných dokumentov a ich komplexné vzťahy so skutočnou produkciou budú pre čitateľa užitočné. Ako zvyčajne, ďalšie informácie nájdete vo videu v tomto článku.

Veľa šťastia!
