Valce pre profilové potrubie

Jediným nástrojom, ktorý môže zmeniť tvar tvarovaného potrubia, sú role. A keďže sa ohýbané kovové výrobky často používajú v stavebníctve, tento nástroj je jednoducho nepostrádateľný. Valce pre profilové rúrky sú rôznych typov, vrátane toho, že môžu byť vyrobené nezávisle.

Typy kotúčov

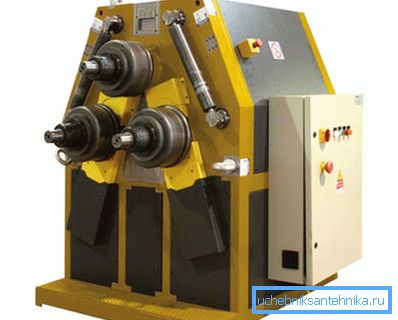

Štrukturálne je možné tento nástroj na tvarovanie tvarovaných rúr oblúkovitého tvaru rozdeliť na typy podľa zdroja aplikovanej sily.

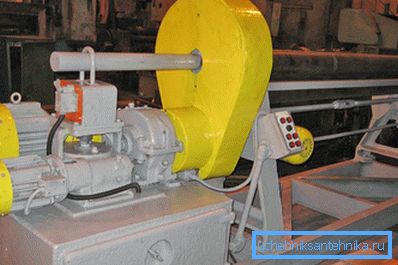

Elektrické valce sú najproduktívnejšie, vyznačujú sa tým najväčším počtom ohýbaných výrobkov za jednotku času v porovnaní s inými typmi. Produktivita sa zvyšuje kvôli prítomnosti pracovného elektrického motora, pomocou ktorého sa vytvára nový tvar rúr rýchlo.

Hlavné konštrukčné prvky elektrického ohýbača rúrok:

• základ, ktorý je kovovým lôžkom;
• z 3 až 5 valcov, ktoré sa otáčajú pomocou elektrického motora;
• elektráreň vo forme elektrického motora;
• deformujúce svorky.

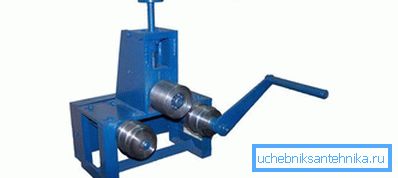

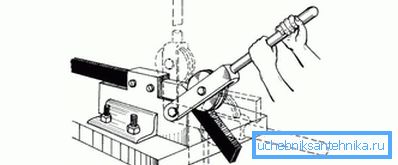

Ručné valce na ohýbanie profilových rúr sú považované za praktický prenosný nástroj. Vzhľadom na ich pomerne malú veľkosť a absenciu elektrického pohonu sú inštalované na akomkoľvek vhodnom mieste, a to aj vtedy, keď je obmedzený pracovný priestor. Konštrukcia ručných valcov na ohýbanie profilového potrubia je podobná elektrickému, s jediným rozdielom, že nemajú elektrický pohon a podávacie valce sú prepojené prevodom s reťazou, ktorá pomocou svoriek deformuje rúrku.

Ručné ohýbačky rúrok sú charakterizované návrhovými chybami. Napriek skutočnosti, že takéto valce sú veľmi vhodné na vykonávanie malého množstva práce, musia používať značnú fyzickú silu. Nie je tak ľahké ohýbať kovovú rúrku s vysielacou silou na svorky a prenos reťaze na jednu osobu. Ak pracovník nie je dostatočne fyzicky rozvinutou osobou alebo akumuluje únavu z častého opakovania operácií, takýto nástroj vo výrobe bude neproduktívny. Takýto ručný nástroj je preto užitočný len pri výrobe malých šarží ohnutých výrobkov.

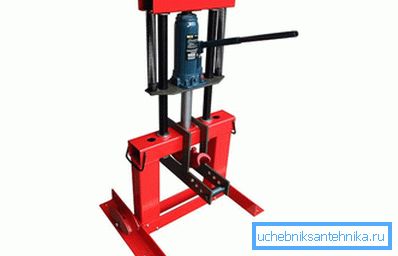

Hydraulické valčeky sú považované za najvýkonnejšiu techniku ​​v porovnaní s vyššie opísanými analógmi ohýbacích nástrojov. Hydraulický lis v kombinácii so svorkou prenáša takú silnú silu na profilovú rúrku, ktorá sa ohýba ako tŕň. Takáto jednotka môže byť správne nazývaná ako "super ťažká váha". Ohybová sila v konkrétnom prípade je vytvorená hydraulickým komplexom, ktorý je ľahko udržiavaný a riadený. Ak sa okrem existujúceho vybavenia pridá elektrický motor pôsobiaci na podávacie valce, efektívnosť jednotky sa významne zvýši, výkonnosť a kapacita sa spojí.

Tip! Takéto zariadenie sa môže ďalej vylepšiť. Ak je podávací bubon nahradený profilovaným hriadeľom, potom v jednom priebehu bude možné ohýbať niekoľko profilovaných rúrok naraz. Vzhľadom na vlastnosti hydraulického lisu a elektrického pohonu je takýto stroj schopný spracovať ľubovoľný počet výrobkov.

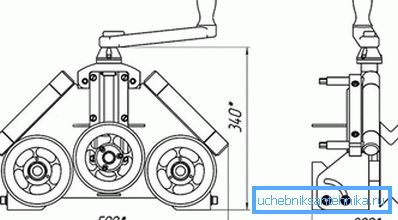

Žiaľ, hydraulické valce vážia veľa. Táto nevýhoda sa prejavuje v tom, že ak ho niekde inštalujete, toto miesto zostane dlhodobo pracovníkom ako pracovník - bude veľmi ťažké ho presunúť z jeho miesta. Aby ste pochopili zariadenie nástroja a v princípe aj deformáciu profilového potrubia, vidíte nižšie uvedené výkresy valčekov s použitými rozmermi.

Princíp činnosti valčekov

Na ohýbanie profilovej rúrky na valcoch nie sú potrebné žiadne špeciálne znalosti a zručnosti. Zamestnanec potrebuje vykonať len niekoľko operácií:

• Rúrka padá na dva podávacie valce.
• S určitou silou sa potrubie stlačí na jeden ohýbací valec, z ktorého si môžete vybrať.
• Zariadenie je zapojené.

V dôsledku prechodu profilovanej rúry cez pracovnú plochu je ohnutý v plánovanom uhle. V prípade nedostatočného stupňa deformácie opracovávaný predmet opäť prechádza pracovnými prvkami nástroja, zatiaľ čo je potrebné regulovať zvieraciu silu.

Vytváranie domácich valcov

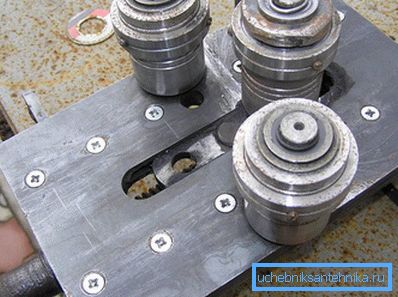

V súčasnosti sa v každodennom živote často nachádzajú samolepiace valce pre profilové potrubie. Pre posteľ je použitý široký kanál. Ohýbací mechanizmus môže byť vyrobený z tvaru U pomocou hydraulického zdviháka alebo zváraním pomocou hornej dosky s kľúčom.

• Ak použijete zdvihák, mal by byť umiestnený pod posteľou a mohol sa spúšťať zhora na podávacie valčeky.
• V inom prípade je rúrka ohnutá svorka so závitom. Hriadeľ je zaskrutkovaný do matice a päta je zvarená na koniec požadovaného tvaru.

Pri podávaní potrubia môžete použiť bežný reťazec bicyklov. Hviezdičky sú privarené na pohon a poháňané hriadele a reťaz je napnutá. Rukoväť je pripevnená k hnaciemu hriadeľu.

Tip! Pokiaľ ide o tvrdosť, podávacie valčeky musia prekročiť profilovú trubicu, takže sú vytvrdené.
