Umiestnenie potrubia: metódy a materiály pre diaľnice a
Aké metódy kladú potrubia na zásobovanie vodou? Ako je polypropylénová rúra položená pri dodávke horúcej vody do chaty? Ako sú hlavné vodovody na rušných diaľniciach a základoch budov? V článku sa budeme snažiť oboznámiť čitateľa s niektorými aspektmi výkonu týchto prác.
Súkromný dom
Začnime s informáciami, ktoré majú praktickú hodnotu pre majiteľov chatových domov. Z čoho je vyrobený vodovodný vstup a ako sa zapadá do zeme?
materiál
Typicky sa do chaty vkladá iba studená voda. Teplá voda a kúrenie sú organizované samostatne; plyn, elektrina, palivové drevo, uhlie, pelety (lisované pelety z pilín) atď., môžu byť použité ako zdroje tepla.
V tomto prípade je najefektívnejšie používanie polyetylénových rúrok.
Prečo?
- Polyetylén je mimoriadne odolný. Životnosť potrubia sa odhaduje na najmenej 50 rokov.
- Je odolný voči korózii (ako všetky ostatné polyméry).
Okrem toho: polyetylén je extrémne odolný voči agresívnym médiám. Z tohto plastu, spolu so sklom, sa vyrábajú misky, v ktorých sa dodávajú koncentrované kyseliny a zásady.
- Polyetylén - dielektrikum. Ak áno, nemôžete sa obávať strašidelných prúdov a výskytu elektrochemických procesov, ktoré poškodzujú ventily.
- Jeho povrch nie je zarastený vápennými usadeninami., ktorá rozlišuje materiál od akýchkoľvek oceľových rúrok.
- V prospech polyetylénových rúr hovorí ich cena.: pri rovnakej prietokovej rýchlosti je 1,5-2 krát nižšia ako u pozinkovanej ocele.
- Nakoniec polyetylén zachováva svoju elasticitu pri nízkych teplotách.. Z praktického hľadiska to znamená, že aj keď voda zmrzne, potrubie sa nerozlomí tlakom ľadu: škrupina sa trochu roztiahne a pri rozmrazení sa vráti do pôvodných rozmerov.
Vstup z zostavy vodomera v studni je položený jednodielnym potrubím: s priemerom do 180 mm sa dodáva vo zvitkoch a cievkach. Elektroinštalácia v dome môže byť samozrejme vykonaná inými materiálmi; ako adaptérom namontovaný kompresný spoj.
A čo je lepšie použiť v prípade, keď je prívod teplej vody a vykurovanie zabezpečený pripojením na vykurovacie teleso?
- Pri položení nad hlavou je tradične používaná oceľová rúra. Pripojenia sú namontované zvarením alebo na závitoch; tepelná izolácia je vyrobená zo sklenenej vlny so skleneným vláknom alebo z pozinkovaného železného plášťa.
- Pri inštalácii pod zemou je lepšie použiť vystužené polypropylénové rúry.. Je zosilnená - pretože má vyššiu pevnosť v ťahu a má nižšie predĺženie pri zahrievaní. Pre pripojenie rovných dĺžok sa používa zváranie s nízkou teplotou. Hliníková výstuž vyžaduje predbežné odizolovanie v oblasti zvárania.
Nuance: ak sa polyetylénová rúrka pri pokládke môže ohýbať s polomerom najmenej piatich priemerov, potom sa otáčky polypropylénových púzdrov vykonávajú len príslušenstvom.
Pokladanie do zeme
V akej hĺbke položia vodné potrubia pri položení vstupu do zeme?
Na odpoveď na túto otázku sa zameriavame na regulačné dokumenty.
- Podľa SNiP 2.04.02-84 by hĺbka pokladania vodovodných potrubí spočítaná na ich spodnej ploche mala byť najmenej o pol metra väčšia ako maximálna hĺbka vnikania do pôdy nulovej teploty (hĺbka mrazu).
- Kódex pravidiel pre spoločný podnik 40-102-2000 je doplnením: táto hĺbka môže byť znížená použitím nehygroskopickej tepelnej izolácie.
Pre pohodlie čitateľa predstavujeme hodnoty hĺbky mrazu pre niektoré oblasti postsovietskeho priestoru.
mesta | Hĺbka mrazu, m |
Kaliningrad, Simferopol | 0.7 |
Frunze, Dnepropetrovsk | 0.8 |
Rostov-on-Don, Kyjev, Minsk, Riga | 0.9 |
Tallinn, Charkov, Astrakhan | 1.0 |
Pskov, Kursk, Smolensk | 1.1 |
Voronež, Volgograd, Petrohrad | 1.2 |
Tver, Moskva | 1.4 |
Vologda, Saratov, Penza, Kostroma | 1.5 |
Uralsk, Samara | 1.6 |
Kazan, Izhevsk, Ulyanovsk | 1.7 |
Orenburg, Ufa | 1.8 |
Chelyabinsk, Perm, Sverdlovsk | 1.9 |
Kurgan, Kostanay | 2.0 |
Tobolsk, Petropavlovsk - Kamčatský | 2.1 |
Omsk, Novosibirsk | 2.2 |
Prečo sú vodné potrubia položené vo veľkých hĺbkach? Všetko je zrejmé: pri absencii čerpania vody pri okolitých teplotách pod nulou sa jednoducho zmrazia. Zároveň hlboké kladenie rieši problém deformácie rúr pri pohybe pozdĺž povrchu motorového vozidla.
Poznámka: Izolácia prívodu vody nezaručuje jeho ochranu pred zamrznutím. Zmrazuje iba pomalšie. Radikálne sa problém rozmrazovania pri položení potrubia na malú hĺbku rieši iba pomocou vykurovacieho kábla, ktorý sa s nimi nachádza v bežnom izolačnom plášti.
diaľnice
Ako sa kladie vodovod?
materiály
Až do nedávnej doby, pri položení intracity vodovodných systémov masívne používané:

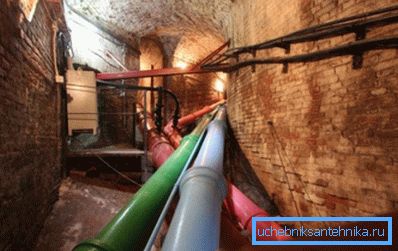

- Litinové rúrky so zvlneným tesnením s kabolom (impregnované bitúmenovým organickým vláknom) a roztaveným olovom. Odolnosť proti korózii z liatiny umožňuje veľa položených vekových a zadných línií zostať v prevádzke aj dnes. Hlavným problémom materiálu je jeho krehkosť: pohyb na zemi vedie k nehodám.
- Čierna oceľ Jeho použitie je jednou z bláznov spájajúcich pokusy o šetrenie peňazí; životnosť oceľového vodovodného systému pred prvou haváriou spôsobenou jej koróziou nepresiahla 10-15 rokov.
Okrem toho: v dôsledku rezavých a vápenných usadenín bol priesvit potrubia počas tejto doby znížený na 25-40 percent pôvodného. Hádajte, ako to ovplyvnilo tlak vody?
Našťastie pokrok nie je stále a teraz sa rozšírili ďalšie zvedavé riešenia.

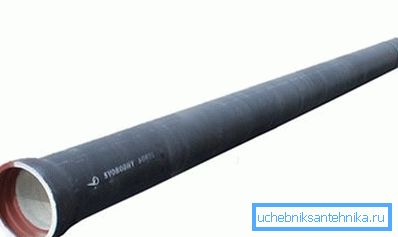

- Rúry z VChSHG (nodulárna liatina s uzlovým grafitom) majú odolnosť proti korózii z liatiny a ťažnosť nízkouhlíkovej ocele. Tesnosť prípojok zásuvky je zabezpečená gumovými o-krúžkami.
- Tlakové potrubia z polyvinylchloridu sú prepojené zásuvkami a potrubnými spojkami s použitím rovnakých gumených O-krúžkov alebo lepených spojov.
- Napokon, hlavné potrubia z polyetylénu sú spojené nízkoteplotným zváraním na tupo: konce priľahlých rúr sú roztavené elektrickým ohrievačom a stlačené proti sebe. Zosúladenie a upínanie s veľkým priemerom kmeňa sa vykonáva pomocou mechanických alebo (s prierezom viac ako 250 mm) hydraulických zariadení.
Pokladanie do zeme
Ak sa ropovody a plynovody a vykurovacie potrubia môžu položiť nad úroveň zeme a priamo na jej povrchu, potom sú hlavné vodovodné systémy, ako je popísané vyššie, zakopané v zemi.
Tradičná úprava štýlu je jasná a známa:
- Výkop vykopáva pozdĺž budúcej cesty;
- Potrubné vedenie zvárané alebo spojené inými spôsobmi je položené v zákopu na pieskovom vankúši a pokryté pôdou.
Pri cestách s ťažkou premávkou sa potrubia často umiestňujú do železobetónového žľabu, ktorý im neumožňuje poškodenie, keď je povrch pod značným namáhaním.
Je zrejmé, že to nie je najpraktickejšia cesta: obrovské množstvo výkopových prác a potreba obmedziť pohyb dopravy bude ťažko uškodiť pracovníkovi a občanom.
V roku 1971 sa začala nová éra výstavby mestských podzemných potrubí: Martin Cherrington (USA) bol prvý, kto testoval kladenie potrubí pomocou metódy HDD (horizontálne smerové vŕtanie). Podstata metódy je jasná zo svojho názvu: potrubie nezapadá do výkopu, ale prechádza pod povrch bez narušenia horných vrstiev pôdy.
V súčasnosti sa pokladanie rúrok bez výkopov vykonáva niekoľkými spôsobmi:
Názov metódy | Stručný opis |

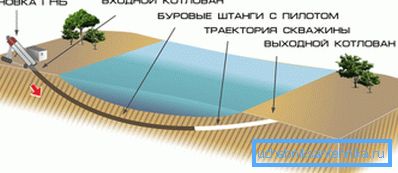

Horizontálne smerové vŕtanie | Pohyblivé kĺbové vrtné tyče s pilotom (systém na korekciu smeru) prechádzajú cez horizontálny rez pozdĺž jemného oblúka. V prípade potreby môže byť kanál rozšírený o viacstupňové opätovné prenikanie. Potom je dokončený hotový rúrový bič vtiahnutý do studne; paralelne s ním je dodávaný roztok bentonitu, ktorý slúži ako mazivo a cementujúce steny. |
Horizontálna punkcia | Aplikuje sa pri položení potrubia pod diaľnice alebo podstavce. Oceľová rúrka je umiestnená v otvorenej studni, neskôr sa používa ako plášť pre potrubie; jeho predná hrana je vybavená kužeľom. Potrubie je stlačené cez pôdu s konektormi s úsilím stoviek ton; pôda nie je odstránená, ale je zhutnená okolo puzdra. Na urýchlenie vniknutia do vibrácií je možné použiť pneumatické nárazové a pneumatické stroje. |
Zanesenie potrubia | Rúrka s veľkým priemerom so zaostreným okrajom je stlačená zdierkami. Pôda zachytená v jej dutine sa mechanicky alebo ručne odstraňuje. |
Rehabilitácia potrubia | Šoková hlava sa pohybuje pozdĺž starého potrubia, zničí ju a stlačuje potrubie a zostáva v zemi okolo neho. Za ním sa tiahne bič nového potrubia. |
SNiP 3.05.04-85
Ako sa riadiť pri budovaní vodovodného systému vlastnými rukami? Základné inštrukcie pre návrh a potrubie sú obsiahnuté v SNiP 3.05.04-85 Externé siete a zariadenia na zásobovanie vodou a kanalizácie. Uvádzame niektoré požiadavky tohto dokumentu.
Takže, ako by mal byť potrubie položený podľa SNiP?
- Pri kĺbových spojoch s gumovými tesneniami by uhol otáčania pri každom kĺbe nemal presiahnuť 2 stupne pre priemery do 600 mm a 1 stupeň pre priemery od 600 mm.
- Odchýlky od konštrukčnej osi potrubia by nemali presiahnuť 100 mm.
- Gumené tesnenia na zásuvkách nie je možné použiť primorozhennymi.
- Oceľové a železobetónové potrubia sú chránené pred koróziou.
- Zváranie medzi ostatnými polymérnymi rúrami (najmä HDPE a LDPE) nie je povolené.
- Zváranie oceľových rúr môže byť vykonávané pri teplote nie nižšej ako -50 stupňov, polyetylénu - nie nižšej ako -10 stupňov.
záver
Dúfame, že sme dokázali uspokojiť zvedavosť čitateľa v oblasti metód kladenia vodovodných potrubí a materiálov používaných na tento účel. Ako zvyčajne, ďalšie informácie nájdete vo videu v tomto článku. Veľa šťastia!
