Typy kanalizačných potrubí a pripojení - stručný prehľad

Pri inštalácii kanalizácie, vykurovanie a inštalatérske práce musia riešiť rúry z rôznych materiálov. Aby sa všetky práce vykonávali správne, potrebujete poznať vlastnosti spojenia rúrok a ich hlavných typov.

Klasifikácia potrubia

V tejto otázke závisí to, na akých kritériách sa vykoná klasifikácia. Napríklad podľa pracovných podmienok je možné rozlišovať tlakové a netlakové systémy.

Je však rozumnejšie dať klasifikáciu podľa materiálu, rozlišujeme takéto typy rúr:

• plastický, PVC sa zvyčajne používa na čistenie odpadových vôd a na inštaláciu vykurovacích systémov sa používa polypropylén (PP). Podrobné informácie o pripojení kanalizačných plastových rúrok sú uvedené nižšie.

• kov. Oceľové potrubie je obľúbené pri inštalácii vodovodných potrubí, liatina sa používa na drenážne systémy, sú tu aj medené a mosadzné potrubia;

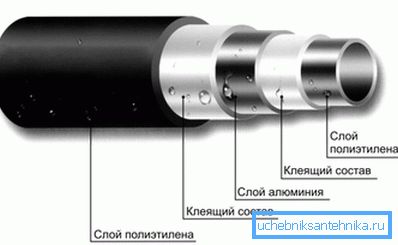

• Kovový plast - medzi vrstvami plastov je hliníková vrstva;

• Azbestový cement, pre odpadovú vodu prakticky nepoužíva;
• laminát.

Metódy dokovania potrubia

Môžete vyzdvihnúť niekoľko základných metód, ktoré sa používajú pri inštalácii potrubia:

• zvonovité pripojenie kanalizačných potrubí, najčastejšie sa touto metódou vykonáva;
• zváranie - má maximálnu pevnosť a tesnosť v porovnaní s ostatnými;
• sa používajú závitové závitové tvarovky;
• príruby;
• pomocou lisovacích tvaroviek;
• používajte svorky.

Zvonenie zvončekov

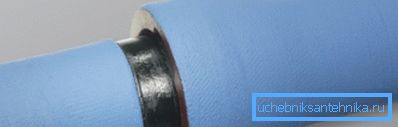

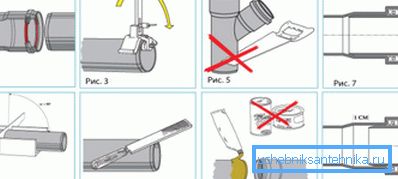

Stručne, táto metóda môže byť opísaná nasledovne: koniec jednej rúrky je vložený do expanzie na konci iného úseku potrubia, navyše spojenie je utesnené tesniacim prostriedkom. V objímke je tesniaci krúžok, ktorý je deformovaný a zaručuje tesnosť spoja.

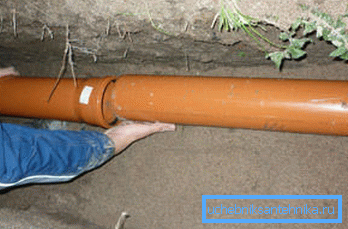

Spojenie plastových kanalizačných rúr je takmer vždy vykonávané týmto spôsobom. Kanalizácia v dome funguje v režime voľného prúdenia, takže je dostatočné pripojenie zásuvky.

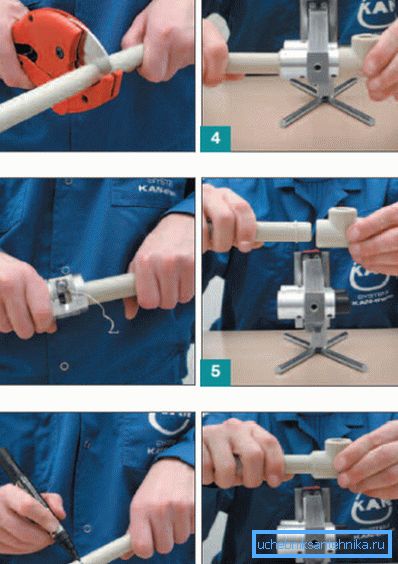

Samostatne je potrebné spomenúť polypropylénové potrubie (hoci sa spravidla nepoužíva na inštaláciu odpadových vôd), tu sa používa aj spojka, ale pred tým sa materiál ohrieva.

Vďaka vysokej teplote zmäkčuje polypropylén a kĺb je úplne utesnený. Vďaka tomu dokáže odolávať vysokej teplote chladiacej kvapaliny a tlaku v systéme.

Zložené plasty a liatiny

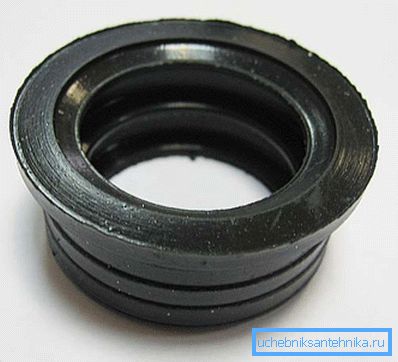

Ľudia čelia otázke, ako spojiť liatinové kanalizačné potrubie s plastovou, keď musia zmeniť časť starého liatinového kanalizačného systému. Používa tiež osvetlenie a hlavným znakom je, že je potrebné použiť gumovú manžetu na utesnenie spoja.

Po vyčistení zvonu z pozostatkov náplne a tmelu sú jeho steny potiahnuté tesniacou hmotou, do nej je vložený gumový prstenec a až potom koniec plastového potrubia. V tejto súvislosti možno litinové kanalizačné potrubie s plastom považovať za kompletné.

Venujte pozornosť! Pred vložením plastu do manžety je žiadúce použiť sanitárne mazivo. V opačnom prípade môžete gumu poškodiť.

Ponúka dokovacie železné rúry

Ak nie je problém s pripojením kanalizačných potrubí z PVC, v prípade pripojenia liatinového potrubia sa postupnosť akcií trochu mení.

Hlavným rozdielom je utesnenie kĺbu:

• vzdialenosť približne 30% hĺbky je upchatá dechtovým želé alebo jutou;
• zostávajúca časť medzery je naplnená tesniacim roztokom (sírová alebo cementová malta). Je povolené používať olovo na nalievanie.

Venujte pozornosť! V dnešnej dobe bol dlhý proces zakrývania svetlice a jeho nalievania nahradený špeciálnymi tesniacimi krúžkami. Ich používanie spôsobuje, že liatinová kanalizácia je odolnejšia voči deformácii.

Ak je možné ľahko odpojiť spojenie plastovej a liatinovej kanalizačnej rúry, používanie liatinového potrubia znamená jednodielne spojenie.

Zváraný spoj

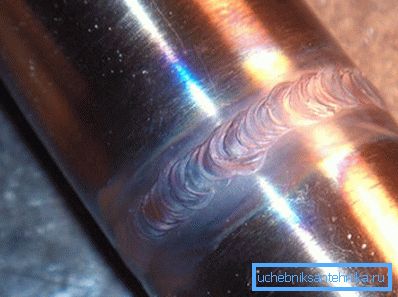

Táto metóda má vysokú pevnosť spoja, ale zároveň vyžaduje určité zručnosti v oblasti zvárania kovov. Navyše, jednostranný spoj je mimoriadne nevýhodný z hľadiska jeho činnosti. Okrem toho je v oblasti zvarového kovu viac náchylná na koróziu.

Zváranie sa preto zriedka používa najmä na inštaláciu systémov pracujúcich v tlakovom režime. To znamená, že v prípadoch, keď prvé miesto prinesie silu (inštalatérske, vykurovacie systémy sa nachádzajú aj v starých kanalizačných systémoch).

Venujte pozornosť! Zváraný spoj nie je možné použiť, ak má potrubie ochranný povlak, napríklad pozinkovaný. Pod pôsobením vysokoteplotnej ochrannej vrstvy sa práve vyhorí.

Skrutkovanie

Tento typ dokovania sa dá ľahko robiť vlastnými rukami, nemusíte mať špeciálne schopnosti.

Celá operácia dokovania 2 sekcií pozostáva z dvoch etáp:

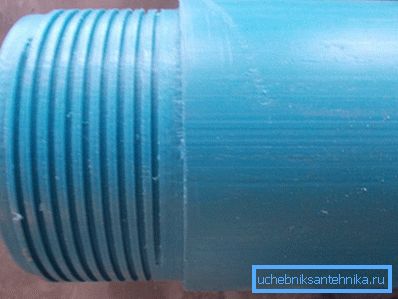

• Najprv sa na oboch koncoch potrubia odreže závit. Navyše, závit môže byť rezaný nielen na kov, ale aj na plast, hlavná vec je, že hrúbka steny vám to umožňuje;

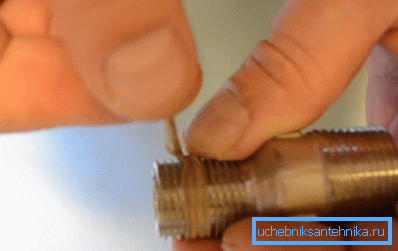

• Potom sa pomocou kovania s vnútorným závitom na oboch koncoch zakotví. Aby ste zabránili prenikaniu vody cez spoj, môžete použiť vinutie ľanu.

Hlavnou výhodou tejto metódy je jednoduchá údržba systému. Ak je spoj je upchaný, vždy môžete rozobrať a vyčistiť podozrivú časť.

Venujte pozornosť! Jediným obmedzením pri rezaní je hrúbka kovu. Ak sa používa tenkostenné potrubie, je závitové pripojenie zakázané.

Použite príruby

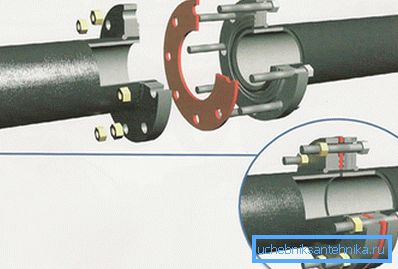

Na ukotvenie tejto metódy budete potrebovať 2 príruby (hrubé kovové disky), skrutky a gumové tesnenie. Príruby sú umiestnené na koncoch potrubia, medzi nimi je gumové tesnenie.

Skrutky sú zasunuté do otvorov pozdĺž obvodu príruby a utiahnuté maticami, čím sa dosiahne tesnosť spoja. Cena takéhoto spoja je nízka a schopnosť rýchlo odpojiť kĺb, ak je to potrebné, robí to celkom populárne.

Príruby je možné zvárať priamo na koniec časti potrubia. Zvyšok technológie sa nemení.

Použitie lisovacích tvaroviek

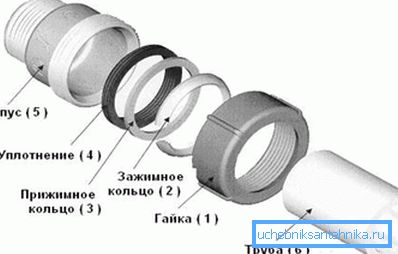

Jeden z najuniverzálnejších spôsobov, ako pripevniť potrubie. Umožňuje pripojiť 2 časti bez zvárania, závitovania alebo lepenia. Na tento účel sa používa špeciálna spojka, pozostávajúca zo strednej časti so závitom z dvoch strán, upínacích krúžkov tesnenia a matice.

Pokyny pre zariadenie rozhrania vyzerajú takto:

• Na oboch koncoch potrubia (presne v tomto poradí) sú umiestnené matice, upínacie a upínacie krúžky a tesniaci krúžok;

• konce sekcií sú vložené do armatúry, matica je na ňu naskrutkovaná. V dôsledku deformácie gumy zaisťuje tesnosť spoja.

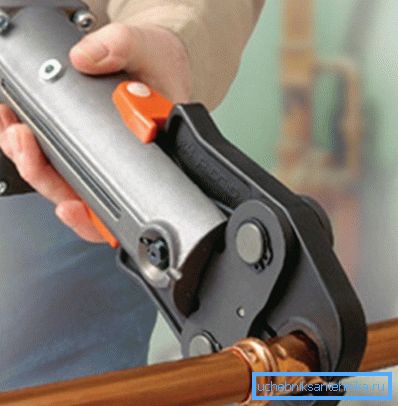

V prípadoch, keď je potrebné spojiť úseky tenkostěnného potrubia, sa použije lisovacia operácia. Špeciálne lisovacie kliešte zlisujú dokovacia oblasť, kovové steny sú deformované a zaručuje spoľahlivé pripojenie.

Použitie hadicových svoriek

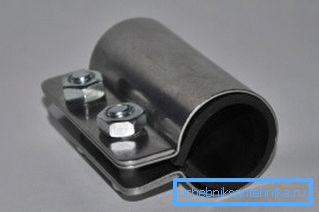

V špeciálnych predajniach nájdete opravné svorky - kovové valce s gumovou vložkou, napätie je vytvárané skrutkami. Tieto svorky je možné použiť pri inštalácii potrubia, hlavnou vecou nie je pripojenie sekcií koncovými časťami a ich tepelná deformácia môže spôsobiť únik.

Vzhľadom na povahu kanalizačného systému poskytuje prijateľnú úroveň pevnosti spoja.

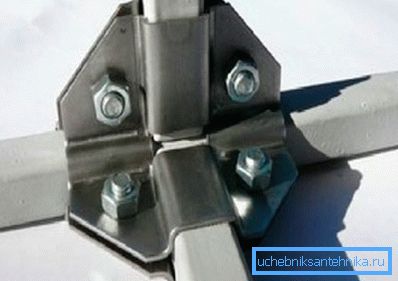

Svorky sú takmer jedinou cestou von, keď potrebujete rýchlo spojiť profilové potrubie, napríklad štvorcový úsek. Zváranie bude trvať príliš veľa času a jednoducho neexistuje žiadny iný spôsob, ako zakotviť.

sčítanie

V rámci jedného článku je ťažké zvážiť jemnosť zariadenia všetkých typov potrubných spojení. Predložené metódy sa však môžu použiť na inštaláciu kanalizačných systémov, kúrenia a inštalácií. S výhradou dodržania technológie budú kĺby utesnené a budú trvať viac ako desať rokov.

Video v tomto článku zobrazuje príklad pripojenia kanalizačných potrubí rôznych priemerov.
