Trubkové spojky a objímky - vlastnosti a aplikácie

Akékoľvek potrubie potrebuje opravu skôr alebo neskôr. V úplných systémoch je nahradenie jednotlivých častí spojené s množstvom problémov, preto mnohé systémy používajú závitové spojky so spojkami a objímkami. V tomto článku sa budeme zaoberať tým, čo to je, ako sa tieto diely líšia od seba a ako sa potrubie inštaluje s ich pomocou.

spájanie

Všeobecné informácie

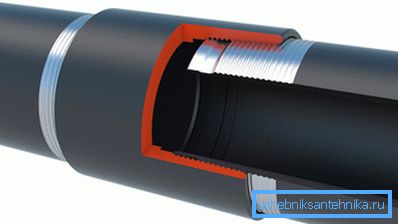

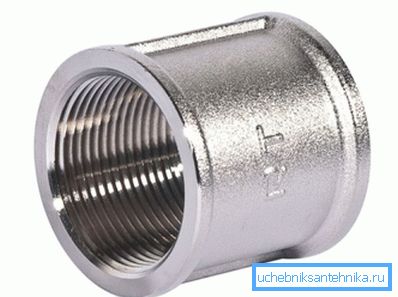

Spojka je spojovacia spojka, ktorej vnútorný priemer sa rovná vonkajšiemu priemeru potrubia. Na obidvoch koncoch časti je vnútorný závit, do ktorého sú rúrky naskrutkované. Dĺžka rúrkového závitu je dvakrát kratšia ako montážna krabica, čo umožňuje skrutkovanie do rovnakej hĺbky.

Spojovacie prvky

Aby ste správne vykonali spojenie konštrukcie pomocou tohto kovania, musíte sa oboznámiť s jeho špecifickosťou. Ak dôkladne preskúšate závit na rúre, ukáže sa, že posledné otáčky majú menšiu hĺbku v oblasti, kde niť ide na hladký povrch. Tieto cievky sa nazývajú jogging, ktorý kliní spojovací tvar.

Takto je časť navíjaná na chod a uzamknutá, po ktorej je do nej naskrutkovaná druhá hadica. Ak sa ukáže, že závitová časť rúrky je dlhšia ako voľný priestor spojky, únik bude mimo nej, čo bude mať za následok, že nedôjde k žiadnemu záchvatu a voda preteká kanálmi nite smerom von.

Preto po inštalácii potrubí musí byť medzi nimi pár zákrut. Toto pravidlo sa musí dodržať pri samočinných závitoch.

Napriek skutočnosti, že montáž spojky je sklopná, nebude možné nahradiť žiaden konkrétny úsek potrubia bez demontáže celého systému. Aby sme túto úlohu zjednodušili, v určitých častiach štruktúry nainštalujeme sgons, ktorých zariadenie budeme zvážiť nižšie.

rukávy

Všeobecné informácie

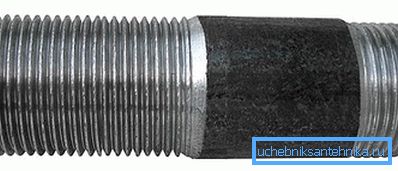

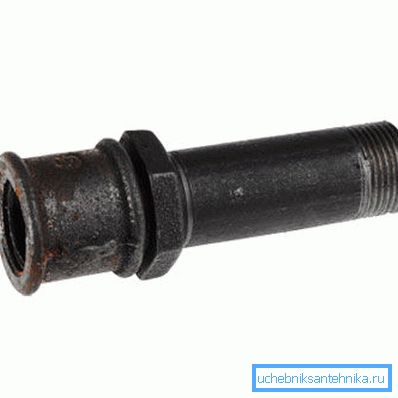

Sgon je tiež spojovacia armatúra, ktorá je v skutočnosti krátka trubica. Na jednej strane má časť krátku niť na pripojenie k príslušenstvu. Na druhom konci je dlhý závit, na ktorom sú umiestnené poistná matica a plná spojka pre spojovacie potrubia.

Je žiaduce, aby výrobok mal dostatočne dlhý závit, pretože v prípade, že časti nezapadajú do závitového úseku, bude potrebné zväčšiť vzdialenosť medzi spojenými koncami potrubia a úderníkom, čo zníži pevnosť spojenia.

Musím povedať, že tento spojovací prvok sa najčastejšie používa na zásobovanie vodou. Z tohto dôvodu potrebuje dobrú ochranu proti korózii. Najbežnejšie sú tieto typy diskov:

Podľa GOST 6357-73 môžu byť rozmery potrubných stojanov pre rúry nasledovné:

Okrem toho existujú určité stredné veľkosti. Samozrejme, príslušenstvo je vybrané podľa priemeru potrubia.

Funkcie pripojenia

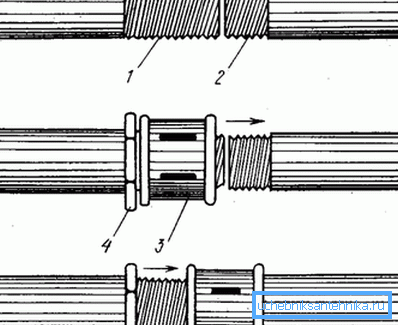

Návod na montáž potrubia je nasledovný:

• Najprv je spojka navinutá na potrubie..
• Potom sa výrobok s krátkou stranou naskrutkuje do spojky. (v niektorých prípadoch je spojenie prepojené priamo). Pripojenie by malo byť silné, takže je potrebné skrúcanie častí, kým sa nezastaví.
• Na dlhom konci časti je potrebné utiahnuť poistnú maticu.
• Ďalej, zo strany dlhej závitovej časti je potrebné skrutku spojiť s dorazom.
• Potom je potrebné priviesť koniec sgonu do potrubia a odskrutkovať spojku tak, aby sa postupne začal pohybovať na potrubie.. Čím presnejšie osi častí sa zhodujú, tým je jednoduchšie dokončiť spojenie.
• Ďalej je spojka uzamknutá poistnou maticou, preto sa poistná matica musí otáčať na spojku a ponechať vzdialenosť niekoľko centimetrov.. Výsledný priestor medzi časťami musí byť naplnený prameňmi ľanu, ktoré sa navinú v smere otáčania matice. Potom sa poistná matica skrúca, až kým sa nezastaví, čím dôjde k utesneniu spoja a vodu nepretiekne.

Najlepšie je otočiť poistnú maticu kľúčom, pretože jeho okraje sú veľmi úzke.

Venujte pozornosť! Pre tesnosť spojov potrubia na niť by mala byť navinutá dymová páska.

Ponúka demontáž

Plynovody a vodovodné potrubia sú zvyčajne natreté kvôli ochrane proti korózii. Farba môže predĺžiť životnosť systému, je však veľmi ťažké demontovať závitové pripojenia po tomto. Preto je možné mazať plochy s vláknom nie viac ako jedenkrát a pri demontáži je potrebné mazať mastnotou.

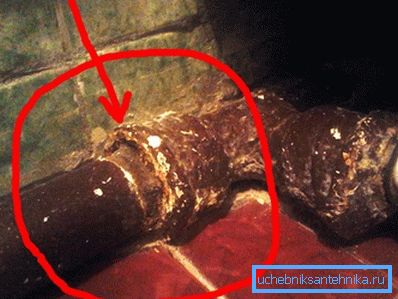

Ak je potrebné rozobrať časť konštrukcie s opakovane namaľovanými spojovacími prvkami, je najprv potrebné vypáliť farbu pomocou fúkača alebo ho mechanicky vyčistiť napríklad pomocou noža alebo šľahača.

Zložitosť demontáže vo veľkej miere závisí od materiálu príslušenstva. Napríklad časti vyrobené z tvárnej liatiny sú podstatne menej "tavené" oceľovými rúrkami. Preto vo väčšine prípadov je možné ich vyskrutkovať pomocou kľúča. Ale oceľová spojka odskrutkujte kľúč je nepravdepodobné, že uspeje.

Venujte pozornosť! Kľúč nie je potrebné posilňovať páčkou, pretože môže byť poškodený bez odskrutkovania dielu.

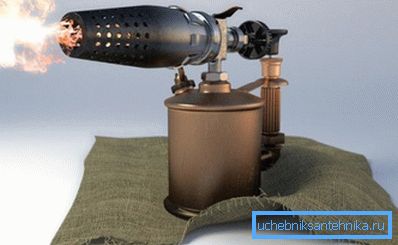

Aj počas demontáže potrubia pomáha teplo. Na tieto účely môžete použiť plynový horák alebo dúchadlo. V závislosti od priemeru potrubia môže trvať 15 minút až hodinu, kým sa zahreje. Súčasne sa v procese ohrevu musí rúrka pravidelne otáčať tak, aby tesnenie spálilo na všetkých stranách.

záver

Spojky a spojky zabezpečujú sklopné spojenie potrubia. Okrem toho použitie sgon umožňuje demontáž časti systému bez demontáže celého potrubia, čo môže byť potrebné pri vykonávaní rôznych opravných prác. Z videa v tomto článku môžete získať viac informácií o tejto téme.
