Trubka 100x100x4: výroba, použitie, regulačné dokumenty

Aká je špecifická hmotnosť rúrky 100 na 100 x 4 milimetre? Ako sa vyrába a na aký účel sa používa? Existujú nejaké regulačné dokumenty upravujúce jej produkciu? Pokúsme sa odpovedať na tieto otázky.

standard

Ak chcete začať, zistite, čo by malo byť naše potrubie podľa GOST.

A tu nás okamžite očakáva prekvapenie:

• Vo všeobecnosti sa oceľové profilové rúry musia vyrábať podľa technických požiadaviek stanovených v GOST 13663-86. Dokument obsahuje zoznam použitých výrobných technológií a ocele, ktoré sa v tomto prípade používajú.
• GOST 8639-82 dopĺňa predchádzajúci dokument: obsahuje neobmedzený rozsah všetkých štvorcových trubíc.

Aké je to prekvapenie? A skutočnosť, že druhý dokument pre veľkosť 100x100 poskytuje verzie s hrúbkou steny 6,0, 7,0, 8,0 a 9,0 milimetrov.

Ďalšie hľadanie v regulačnej dokumentácii nás vedie k neočakávanému záveru: výrobok s parametrami 100x100x4 nie je ani potrubím vôbec, ale (citujeme) oceľový ohýbaný štvorhranný profil pre stavebné konštrukcie. A reguluje svoju výrobu (a technické podmienky a rozsah) úplne iný dokument - GOST 30245-2003.

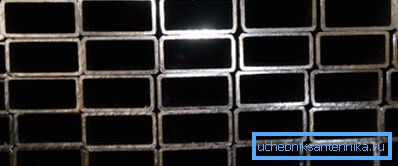

Užitočné: táto norma platí nielen pre štvorcové, ale aj pre obdĺžnikové profily. Maximálne rozmery, ktoré sú pre ne určené, sú 350x300 a 400x200.

výber

Sortiment uvedený v GOST obsahuje okrem iného aj špecifickú hmotnosť štvorcového potrubia 100x100x4. Vlastne uveďme opis niekoľkých populárnych štandardných veľkostí profilov obsiahnutých v štandarde (pozrite si aj článok Profilová trubica 100x100: hlavné charakteristiky a aplikačné funkcie).

Je zrejmé, že ak chcete použiť túto tabuľku na výpočet hmotnosti potrubia 100x100x4 určitej dĺžky, musíte vynásobiť hmotnosť merača jeho lineárnou dĺžkou. Povedzme, 24 bežiacich metrov bude mať hmotnosť 24 x 11,73 = 281,52 kg.

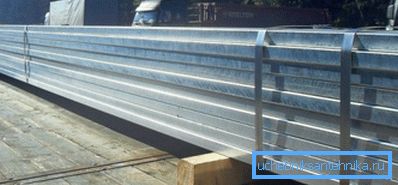

Ak chcete prepočítať tonu ocele na meter, budete musieť vykonať obrátenú operáciu - rozdeliť 1000 kg o 11,73 kg / m; výsledok v tomto prípade bude 85,25 m.

požiadavky

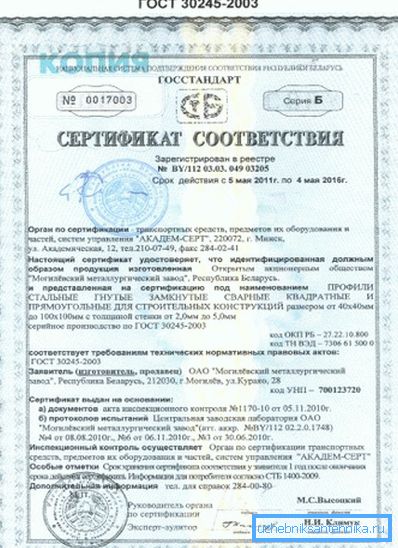

Pozrime sa, aké požiadavky GOST 30245-2003 kladie na výrobky vyrobené v súlade s týmto:

• Dokument obsahuje požiadavky na zloženie a kvalitu ocele používanej vo výrobe. Úplný zoznam je dosť veľký; Dokument okrem iného uvádza, že stupeň kvality ocele musí byť uvedený na žiadosti o dodanie.

• Zakrivenie profilu v obidvoch rovinách by nemalo presiahnuť 1 mm na lineárny meter.
• Skrútenie profilu tuhého materiálu nesmie byť väčšie ako 0,5 mm / lineárny meter +2 mm po celej dĺžke.
• Konvexnosť a konkávnosť stien by nemala presiahnuť 1% menovitej veľkosti.
• Konce sú rezané v pravých uhloch.
• Prípustné odchýlky od menovitej veľkosti sú určené jeho hodnotou.

• Profily sú dodávané s dĺžkou 4 - 12 (podľa dohody so zákazníkom - 4 - 13) metrov. Dĺžka môže byť nezmeraná, rozmerná a viacnásobná; v posledných dvoch prípadoch je prípustná odchýlka najviac +60 mm.
• Západy, trhliny a hlboké riziká na povrchu sú neprijateľné. Drobné chyby (drsnosť, drsnosť atď.) Sú povolené, ale iba ak nevedú výrobok nad hranice maximálnych prípustných odchýlok.
• Z hľadiska výrobnej technológie sa všetky profily zodpovedajúce tejto GOST elektricky zvárajú a v súlade s textom dokumentu sa švy môžu zvárať len vysokofrekvenčnými prúdmi. Švy by mali byť umiestnené vo vzdialenosti najmenej 4 t od rohu, kde t je hrúbka steny.
• Po zváraní sa pozdĺžny šev vyčistí mimo burr (stúpa nad rovinou stuhnutej taveniny). Zostávajúce otvory nemôžu vystupovať nad povrch viac ako 0,5 mm so stenou do 4 mm a 1 mm s väčšou hrúbkou.
• Konečný rozdiel medzi profilmi a rúrami: pretože sa nepoužívajú na prepravu kvapalín a plynov, sú povolené nezvárané úseky pozdĺžneho švu. Ich dĺžka by nemala presiahnuť 50 mm za bežný meter, zatiaľ čo dĺžka jednej nezosúvanej časti nemôže byť väčšia ako 20 mm.

Na objasnenie: je dovolené opraviť chyby vlastnými rukami pomocou ručného oblúkového zvárania. Znovu zváraný šev je vyčistený od trosky a odstraňovanie oteru.

výroba

Znova: všetky výrobky vyrobené podľa GOST 30245-2003 sú elektrosvalené, vyrobené z guľatého polotovaru zváraného vysokofrekvenčnými prúdmi lisovaním vo valcoch.

Stručne povedané, proces vyzerá takto:

• Surovinou pre výrobu je pás - oceľový pás dodávaný v kotúčoch. Previnie sa na cievku s vriacimi priečnymi švami, aby sa zabezpečila kontinuita výroby.
• Ďalšou etapou je vytvorenie guľatého polotovaru. Prechádzajúc niekoľkými valcami s valcami sa pás prevalikuje do skúmavky - stále otvorenej.
• Potom je potrubie zváraná. Vysokofrekvenčné vírivé prúdy zahrievajú oblasť zvárania do bodu tavenia. Táto metóda zvárania sa priaznivo líši od alternatív - oblúku v prostredí argónu a zvárania elektrónovým lúčom - pri vysokej rýchlosti; to zaisťuje nízke náklady a v dôsledku toho primeranú maloobchodnú cenu.
• Okrúhle polotovary prechádzajú valčekmi, ktoré tvoria štvorcový profil.
• Poslednou etapou je strihanie nekonečného profilu na segmenty s požadovanou dĺžkou, prejdením ovládania a presunom hotového výrobku do skladu.

prihláška

Pokyny na výber rozsahu použitia výrobkov priamo vyplývajú z opisu normy, podľa ktorej sa vytvárajú štvorcové profily. Používajú sa v konštrukcii ako konštrukčné prvky, ktoré musia mať značnú tuhosť s minimálnou hmotnosťou.

Tu je potrebné urobiť malé lyrické odchýlky a vysvetliť rozdiel medzi kľúčovými prevádzkovými vlastnosťami kruhových a tvarovaných rúrok.

• Okrúhly profil poskytuje maximálny vnútorný prierez s minimálnou plochou steny. Je zrejmé, že to bude najvýhodnejšie pre prepravu kvapalín a plynov.

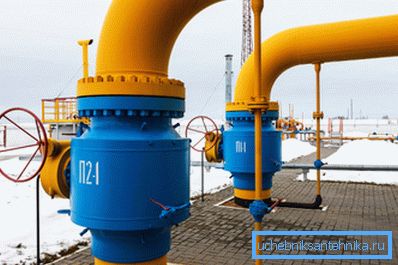

Praktický dôsledok: minimálna plocha stien poskytne maximálnu pevnosť v ťahu pri ich pevnej hrúbke. Preto sú všetky hlavné ropovody a plynovody, ktorých tlak je stovkami atmosfér, okrúhly.

• Štvorcové a obdĺžnikové úseky na druhej strane poskytujú maximálnu tuhosť.

Kvôli čo?

Urobme malú vizuálnu demonštráciu:

1. Vyzdvihnite pravítko študenta ocele.
2. Položte ju na okraj stola tak, aby polovica pravítka bola na vonkajšej strane stôl.
3. Upevnite okraj ležiaci na stole a ľahko stlačte voľný koniec pravítka. Sklonila sa, však?
4. Teraz vložte túto čiaru na okraj a opakujte experiment. Výsledok je trochu predvídateľný, že? Použitím čo najväčšieho úsilia nebudete mať čo najmenšiu deformáciu.

Ak je ohybová sila orientovaná kolmo na každú stranu rúrky, jej dve steny budú v úlohe takéhoto pravítka. Maximálna tuhosť s minimálnou hmotnosťou, pamätajte?

Preto typické aplikácie:

• Regály stĺpov, vetracích bariér, autobusové zastávky.

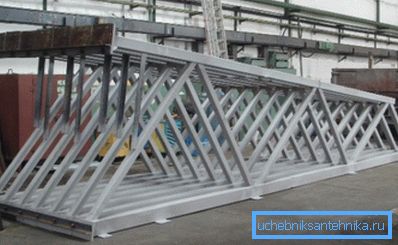

• Nosné nosníky z prefabrikovaných obytných, priemyselných a administratívnych budov.
• Svahy ložiskového kovu, určené pre významné prevádzkové zaťaženie.

záver

Dúfame, že materiál, ktorý upozornil čitateľ, bude užitočný.

Ak nejaké otázky zostanú nezodpovedané - možno to bude v priloženom videu v tomto článku. Úspechy v stavebníctve!
