Tlakové skúšobné potrubia vo vašej domácnosti

25-07-2018
Skúmavky

Koncept tlakových skúšobných potrubí môže zahŕňať realizáciu niekoľkých, niekedy veľmi vzájomných akcií, pokiaľ ide o technológiu ich realizácie. Pre odborníkov je to kontrola vykurovacej a kanalizačnej siete kvôli tesnosti, ale počas inštalácie systému aj tlakové skúšky a práce na usporiadaní vrtov.

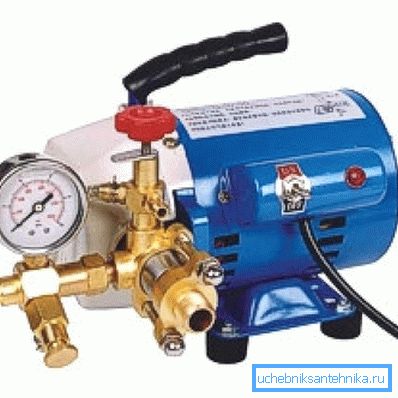

Fotografický kompresor na krimpovanie s elektrickým.

Stručne o terminológii

Aby nedošlo k zmätku, okamžite hovoríme, že pojem "tlakové skúšky potrubí" znamená presne test pevnosti a celistvosti určitej časti alebo úplne celého vykurovacieho systému a v niektorých prípadoch je možné skontrolovať odpadovú vodu. Ale o tom budeme podrobnejšie rozprávať neskôr.

Moderné stavebné technológie urobili veľké kroky a teraz väčšina vykurovacích systémov je namontovaná na základe kovového plastu. Inštaláciu možno vykonať skrutkovaním, spájkovaním alebo použitím lisovacích tvaroviek.

Tretia možnosť je považovaná za spoľahlivejšiu, táto technológia je založená na kompresnom spoji okolo potrubia. V niektorých zdrojoch môže byť tento proces označovaný ako krimpovanie plastových rúrok.

Krimpovacie kliešte.

Existuje ďalšia možnosť, nazývaná krimpovacie vrtné potrubie. Faktom je, že pri zostavovaní vrtov pre vodu sa predpokladá, že hlbšie v studni, čistejšia voda v nej.

Ak je však nesprávne namontovať sud, potom znečistená voda z horných vrstiev môže ísť nadol a všetky čistiace práce budú márne. Aby sa tomu zabránilo, potrubie je zatavené zvonku, tento proces sa nazýva tlakové skúšky.

Skontrolujte systém vykurovania alebo kanalizácie

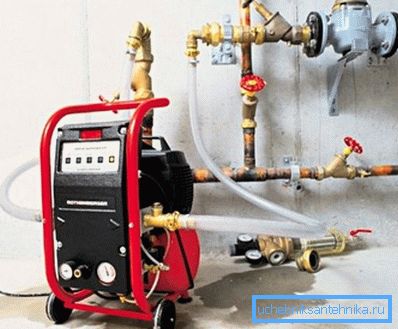

Vstrekovanie tlaku do systému.

Ako už bolo spomenuté, význam tejto činnosti spočíva v kontrole pevnosti a tesnosti vykurovacích alebo stokových potrubí pred uvedením do prevádzky, aby sa následne znížila pravdepodobnosť nehody.

Ak nejdete o detaily, všeobecná technológia je založená na čerpaní studenej vody alebo stlačeného vzduchu do určitej časti systému. Tlak v tomto prípade sa vstrekuje nad pracovníka, po ktorom sa systém nechá na určitý čas, od 8 hodín do dňa.

Výpočet sa vykonáva na základe skutočnosti, že slabé miesto by sa malo prejaviť.

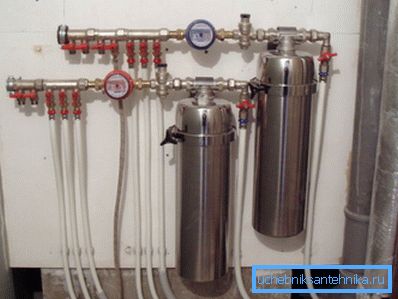

Zapojenie pre podlahové vykurovanie.

Dôležité: neexistuje zásadný rozdiel medzi používaním vzduchu alebo vody. Len v zimnom období existuje riziko, že voda môže zmrznúť v systéme, a veľa závisí od toho, aký nástroj na potlačenie potrubia máte.

Keď je podobná práca vykonaná

Prvá vec, o ktorej sa môžete zamyslieť, je uvedenie nového zariadenia do prevádzky. Materiál, z ktorého je systém namontovaný, a princíp pripojenia častí môže byť odlišný. Bez ohľadu na to, ako spoľahlivo vyzerá dokovacia zostava, je to vždy miesto potenciálneho rizika.

Súhlaste, že bude škoda, ak začne za mesiac začať robiť teplú podlahu namontovanú v poteru, ktorej cena je značná.

  • Podľa prevádzkových noriem sa po vykonaní opravy alebo pri nahradení časti neúspešného potrubia musí vykonať tlakové skúšky potrubí.. Najčastejšie sa to robí v offseason, aby nevznikli nepríjemnosti pre susedov.
  • Kanalizácia samozrejme patrí do beztlakových systémov, ale je to agresívne prostredie a ak sa na križovatke objaví malá netesnosť, potom v dome bude žiť nepríjemný zápach a strop môžete zničiť zospodu.
  • Tiež v mestskej komunikácii existuje taká vec ako sezónna kontrola.. Mestské potrubia sú zvyčajne kovové a majú sklon k hrdzi. S cieľom identifikovať nedostatky v čase sa vykonáva krimpovanie. Obyvatelia mesta sú dobre oboznámení s fenoménom vypnutia vody v celej oblasti počas niekoľkých dní na preventívnu údržbu.

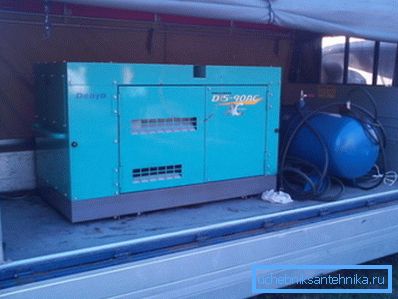

Profesionálny kompresor pre automobilovú plošinu.

Prípravné činnosti

Komplex prípravných prác je izolácia skúšobnej oblasti od celkového systému. V niektorých prípadoch sa v tomto štádiu inštalujú kontrolné meradlá na kontrolu tlaku v systéme.

Všetky vodovodné alebo vykurovacie konštrukcie sú vopred navrhnuté tak, aby bolo možné izolovať určitú oblasť vypnutím ventilov a ventilov. V kanalizačných systémoch sa spravidla používajú na zablokovanie pneumatické hrušky alebo iné zariadenia.

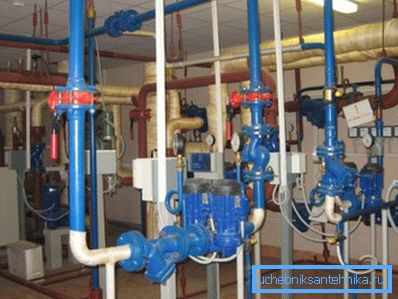

Systém ventilov v kotolni.

Test vody

Tradične sa tento typ testovania považuje za spoľahlivejší, pretože úniky v potrubí sú oveľa ľahšie na mieste než únik vzduchu. Spočiatku je lepšie naplniť systém teplou alebo horúcou vodou, teplota zmäkčuje materiály a ukáže problémové oblasti. Po ochladení však možno budete musieť trochu vyčerpať.

Tlakové čerpadlo.

Dôležité: vzduch z potrubia musí byť úplne odstránený, prítomnosť vonkajšieho hluku počas čerpania indikuje prítomnosť vzduchových vreciek.

Po vykonaní všetkých prípravných prác sa do systému stlačí stlačenie tlakového vodného potrubného lisu. Táto jednotka je profesionálnym vybavením a je vybavená kompresorom a manometrom.

Taktiež vo všetkých profesionálnych pneumatických a vodných zariadeniach je zabudovaný spätný ventil, ktorý eliminuje pohyb plniva v opačnom smere.

V systémoch z kovu a kovu z plastu sa vstrekuje tlak na jedno čerpanie, po ktorom je testovaný sektor zapečatený a ponechaný na jeden deň. Častejšia otázka je s polyetylénovými rúrami, ktoré sú schopné natiahnuť.

Preto sa nastavenie tlaku vykonáva v troch etapách:

  1. Spočiatku sa tlak vstrekne dvakrát viac ako pracovník a ponechá sa pol hodiny.
  2. Ďalej v dôsledku malej deformácie poklesne tlak. Preto musíte vymeniť ešte 2 krát, s intervalom 30 minút.
  3. Prípustný pokles za deň, po utesnení je 1,5 baru.

Test vzduchu

Profesionálne pneumatické čerpadlo pre tlakové skúšobné potrubia.

Pokyny sú vo všeobecnosti prakticky rovnaké ako u vody. Do systému je nútený iba vzduch. V tomto uskutočnení je plus, že táto technológia môže byť vykonaná ručne. Ak je voda čerpaná s pracovným tlakom 2 krát vyšším, potom je žiaduce, aby vzduch trikrát čerpal.

Teoreticky môže byť tlakové vzduchové čerpadlo odobraté pre tlakové skúšky v automobiloch, ale neposkytuje presné údaje a budete musieť samostatne zaistiť spätný ventil. Odborníci preto odporúčajú neriskovať a využívať služby odborníkov, najmä pokiaľ ide o pokládku potrubia do betónového poteru.

Dôležité: Aby bolo možné vidieť miesta, kde je vzduch otrávený, musia byť všetky súčasti systému pravidelne mazané mydlom a vodou. Ak bola práca vykonaná kvalitatívne, tlak v potrubiach sa takmer nezmení.

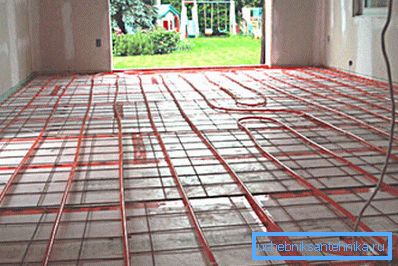

Vyhrievaná podlaha je tiež potrebné otestovať.

Video v tomto článku zobrazuje podrobnosti o krimpovaní.

záver

Rád by som sa znova zopakoval, hoci samotné krimpovanie sa na prvý pohľad zdá byť dosť jednoduché, ale nemali by ste byť v tomto konaní zanedbaní. Ak inštalujete inžinierske systémy do svojho domova, ušetrenie na testovanie vás môže stáť veľa (pozrite tiež článok Finned tubes: vlastnosti a spôsob výroby).

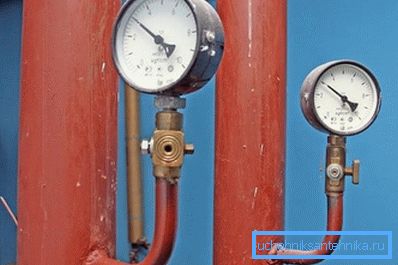

Tlakomery na monitorovanie tlaku v systéme.
