Tlak vody v potrubí

Najpravdepodobnejšou príčinou porúch v prevádzke vodovodného systému v súkromnom dome je, ako viete, korózia stien rúr, ukladanie solí na nich a vysoký tlak vody v potrubí. Vzhľadom na skutočnosť, že plastové náprotivky v posledných rokoch čoraz častejšie nahrádzajú kovové rúrky, iba posledné dva uvedené dôvody predstavujú skutočnú hrozbu pre váš systém zásobovania vodou. Otázka boja proti usadzovaniu solí nespadá do témy nášho článku (hoci čiastočne ovplyvňujú tlakové indikátory v potrubiach), v súvislosti s ktorými budeme brať do úvahy len posledný faktor.

Aby ste predišli možným problémom, mali by ste sa oboznámiť s pasom, ktorý je k nim pripojený, a uistite sa, že sú schopní odolať tlakom stanoveným vo vašom systéme zásobovania vodou pred zakúpením potrubných produktov.

Tip! Zvýšený tlak v systéme znamená zvýšenie spotreby vody.

To vedie k ďalšej spotrebe energie spotrebovanej čerpacím zariadením, čo zabezpečuje nepretržitú cirkuláciu vody v systéme.

Hodnota tlaku

Je dobre známe, že udržanie normálnej úrovne tlaku vody v potrubiach je najdôležitejším predpokladom pre prevádzku vodovodnej siete, ako aj jej dlhodobú a bezproblémovú prevádzku. V tomto prípade sa tlak v potrubí môže značne líšiť od pevného priemeru normalizovaného pre systémy inštalácie pre domácnosť.

Napríklad pri normálnej prevádzke kuchynského ventilu by tlak nosiča vo vodovodnom systéme nemal byť menší ako 0,5 bar.

V reálnom vyjadrení sa však hodnota tohto ukazovateľa spravidla mierne líši od určenej hodnoty. Preto pri prijímaní vodovodného systému (najmä po jeho opravách) je žiaduce skontrolovať pracovný tlak na dodržanie stanovených noriem.

No, v prípade samostatného kladenia potrubí pred začatím práce by ste mali starostlivo prečítať základné požiadavky na systémy inštalácie pre domácnosť, ako aj všeobecne akceptovaný poriadok ich usporiadania.

Tlakové vyvažovače

Zvážte niektoré zariadenia, ktoré pomôžu vyrovnať tlak.

Expanzná nádrž

Aby sa vyrovnal tlak vody v domácich potrubiach, môžu sa na odstránenie prebytočného média použiť špeciálne nástroje. Okrem toho môže byť nadmerný tlak v systéme kompenzovaný veľmi jednoducho - na to je nainštalovaná takzvaná expanzná nádrž, ktorá preberá všetky prebytočné médiá.

V súlade s jeho konštrukciou sú všetky známe vzorky nádrží na rozťahovanie (kompenzácia) rozdelené do zariadení otvoreného a uzavretého typu. Sú veľmi často používané v systémoch zásobovania horúcou vodou, pretože v tomto prípade je pravdepodobnosť vzniku tlakových kvapiek v systéme veľmi vysoká. Je to spôsobené tým, že chladiaca kvapalina v procese obehu siete (od "spiatočky" až po vykurovací kotol a potom späť do systému) mierne zvyšuje jeho objem.

Tip! Ak sa teplota vody zmení o 10 ° C, napríklad rýchlosť roztiahnutia chladiacej kvapaliny v systéme dosiahne 0,3% celkového objemu kvapaliny v systéme.

Nevýhodou otvorených expanzných zariadení je to, že ich inštalácia uvádza systém do režimu, ktorý je charakterizovaný nízkym tlakom chladiacej kvapaliny a v dôsledku toho má zlú manipuláciu. Navyše, v otvorenom systéme sa nosič odparuje postupne. Budete potrebovať ďalšie úsilie o jeho neustále oživenie.

Na všetko, čo je uvedené vyššie, môžete pridať fakt, že kvôli otvorenosti nádrže neustále prúdia čerstvé časti vzduchu, čo spôsobuje zrýchlenie koróznych procesov v systéme.

Tip! Keďže otvorené expanzné nádrže by mali byť umiestnené v najvyššej časti budovy, vyžadujú si povinnú izoláciu. Je zrejmé, že náklady na celý systém zásobovania vodou ako celok sa v tomto prípade výrazne zvyšujú.

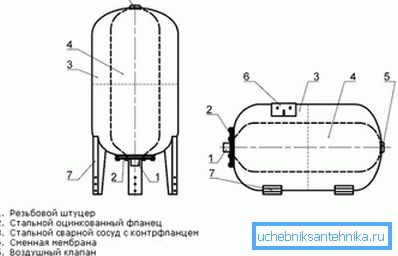

Je možné vyhnúť sa všetkým vyššie uvedeným problémom v dôsledku použitia zásobníka uzavretého typu ako vyrovnávacieho zariadenia, ktorého miesto inštalácie spravidla nie je štandardizované. Tieto nádrže sú vybavené vstavaným membránovým mechanizmom, ktorý umožňuje nastaviť tlak nosiča v uzavretom režime.

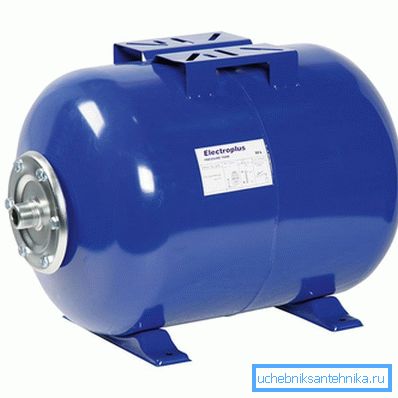

hydraulický akumulátor

Okrem kompenzačných nádrží vo vodovodných systémoch je možné inštalovať takzvané akumulátory, ktoré sa používajú na ochranu potrubia pred takým nebezpečným javom ako vodné kladivo.

Fenomén vodného kladivka sa zvyčajne prejavuje v prípade núdzového odstavenia čerpacieho zariadenia zo siete alebo v prípade ostrého zatvárania (otvorenia) nasávacieho ventilu. Výsledné dynamické zaťaženie môže výrazne prevýšiť prípustné hodnoty pre konkrétne potrubie. Upozorňujeme, že takéto zariadenia sa zvyčajne prevádzkujú v potrubiach s pitnou vodou a umožňujú vám vytvoriť malú zásobu médií, ktoré je možné automaticky presmerovať späť do systému (v prípade poklesu tlaku v ňom). otvorenú podobu a majú všetky vyššie uvedené nevýhody.

Tip! Súčasne s hydraulickými akumulátormi sa odporúča umiestniť expanzné nádoby s malou kapacitou (asi 0,2 litra) do bodov na odsávanie vody.

Princíp činnosti hydraulického akumulátora

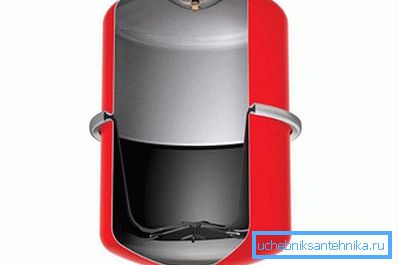

Pri skúmaní konštrukcie najjednoduchšieho uzavretého hydraulického akumulátora zisťujeme, že jeho pôsobenie je založené na rovnakom membránovom mechanizme (podobne ako expanzná nádrž). V uzatvorenom objeme je membrána v rovnovážnom stave vyvážená približne rovnakým tlakom chladiacej kvapaliny a vzduchovej bubliny umiestnenej na protiľahlých stranách priečky. , Táto zmena sa automaticky prenáša na citlivý prvok zabudovaného relé, ktorý vypne čerpadlo, keď tento parameter dosiahne určitú hodnotu.

V procese spotreby vody v systéme sa jeho tlak výrazne znižuje, čo opäť vedie k spusteniu relé, ale teraz k zapnutiu. Hydraulické indikátory

Výpočet tlaku nosiča, ktorý je dostatočný na normálne fungovanie vašej vodovodnej siete, vám umožní presne určiť vzorky trubicových výrobkov zakúpených pred jeho inštaláciou. Treba pamätať na to, že limitné hodnoty tlaku v sieti sú zvyčajne spojené s nasledujúcimi ukazovateľmi:

• horné a dolné prahové hodnoty tlaku tekutiny, pre ktoré sú navrhnuté kompenzačné zariadenia uzavretého typu inštalované v sieti (expanzná nádrž a akumulátor);
• hodnoty tlaku, ktoré vytvárajú podmienky pre normálne fungovanie domácich spotrebičov, ktoré sú závislé od prívodu vody (napríklad práčka);
• limitné hodnoty tlakov, pre ktoré sú navrhnuté rúry a príslušenstvo pripojené k nim (ventily, odpalíky, mixéry atď.).

Tip! Jednotka na meranie tlaku nosiča, ktorý cirkuluje vo vodovodnom potrubí, je 1 bar (alebo 1 atmosféra). Hodnota tohto indikátora pre mestské vodovodné siete (podľa požiadaviek platného SNiP) by mala byť približne 4 atmosfér.

Upozorňujeme tiež, že ventily inštalované v potrubí na vykurovanie, miešačky, ako aj samotné potrubia musia vydržať krátkodobé tlakové rázy až do 6 atmosfér. Pri kúpe základných vzoriek zariadení pre domácnosť pripojených k vašej vodovodnej sieti by ste si mali vybrať modely, ktoré majú malú mieru bezpečnosti z hľadiska obmedzujúceho faktora. Takéto predvídanie vám umožní chrániť ich pred náhlymi tlakovými rázmi v sieti spôsobenými hydraulickými otrasmi.

Je veľmi dôležité, aby tlak vody v systéme zásobovania vodou v súkromnom dome mal úroveň, ktorá vám umožňuje súčasne zahrnúť niekoľko spotrebných miest naraz, čo sa dá dosiahnuť s minimom 1,5 baru.

Pri priamom odčítaní tlaku vo vodovodnej sieti sa štandardné meracie manometre používajú so štandardnou lineárnou stupnicou, kalibrovanou v príslušných jednotkách.

Servisné odporúčania

Podľa požiadaviek SNiP by mala byť kontrola funkčnosti zariadení v vykurovacej sieti, ako aj stav všetkých pomocných zariadení vykonávané aspoň raz za rok.

Počas tejto skúšky sa najprv zistí prítomnosť netesností vo vodovodnom systéme a výsledný pokles tlaku. Po oprave všetkých únikov je potrebné skontrolovať tlak vo vodovodnom systéme, ako to indikuje tlakomer namontovaný na hlavnom hydraulickom akumulátore.

Pri bežnom fungovaní systému by mal byť údaj tohto zariadenia blízko minimálnej hodnoty (Pmin). S výrazným rozdielom od hodnoty Pmin (viac ako 10%) sa budete musieť pokúsiť zvýšiť tlak na požadovanú rýchlosť tým, že zapnete čerpacie zariadenie pracujúce vo vašej sieti. Ak sa tlak vody vo vykurovacej sieti zvýši (hneď po spúšťaní relé zastavenia čerpadla), bude potrebné znova vykonať meranie tlaku, ale teraz v režime vypnutia. Zadaný parameter sa analogicky s predchádzajúcim prípadom nesmie líšiť od hodnoty Pmax o viac ako 10%.
