Tehlové komínové rúry: chápeme technológiu konštrukcie
Napriek technologickému pokroku nemožno bez komína, kotla, kotla alebo krbu bez komína používať ako palivo uhlie, drevo alebo plyn. Áno, stali sa komplikovanými vo svojom dizajne, čo im umožňuje, aby sa nebojí korózie, kondenzátu a odolávajú usadeninám sadzí. Tento článok bude hovoriť o tom, ako vyrobiť konvenčné komínové komínové rúry, ktoré je známe všetkým od raného detstva.
Stavebný boom v chalupárskej stavbe doslova zahŕňal celú krajinu a súčasne sa opäť oživil záujem o krby a kachle. Mnohí sa snažia reprodukovať vykurovacie zariadenia v domoch podľa starých kánonov, hoci dnes je to dosť ťažké.
Bohužiaľ, nie tak často dnes môžete nájsť niekoho, kto môže vyrábať tehlové komíny, a preto budeme teraz hovoriť o tom, ako vytvoriť taký komín vo vašom vlastnom dome, ktorého cena nezasiahne rodinný rozpočet.
zariadenie
Pred začatím akéhokoľvek podnikania musíte všeobecne vedieť, čo máme riešiť. V našom prípade, aké prvky by mala byť rúra pre tehlové pece. Hneď by sa malo povedať, že nie je celkom správne predpokladať, že stačí len zložiť obdĺžnikovú trubicu.
| Tryska trysky | Konštrukcia je umiestnená na samom začiatku a je inštalovaná priamo na peci. Môže byť vybavená západkou, ktorá pozostáva z 5 až 6 riadkov. |
| Chlpatý krk | Rozšírenie sa uskutočňuje tak, aby sa prierez hlavného kanála komína nemenil. |
| Rezanie alebo fuzz | Vyložené vlastnými rukami v niekoľkých riadkoch. Umožňuje rozšíriť vonkajšiu časť potrubia. |
| stúpačky | Vytvára sa v podkroví a je zvyčajne rovnou časťou komína, ktorá sa blíži k streche. |
| vydra | Rozpínanie na potrubí zo všetkých strán od 100 mm. Takže môžete chrániť podkrovný priestor pred dažďom a snehom, ktoré môžu preniknúť cez trhliny. Ak sa tak nestane, vlhkosť postupne zničí nosné konštrukcie strechy. |
| Trubičkový krk | Nachádza sa nad vydra a je plochá plocha. |
| Komínový vrch | Rozšírené vonkajšie murivo. Ak chcete chrániť vnútorný priestor komína, môžete nainštalovať kovový kryt alebo lopatku. Môžete výrazne zvýšiť trakciu v potrubí, ak je správne zvolená. |
Tip: kladenie tehlovej rúry sa vykonáva takým spôsobom, že po celej svojej dĺžke je vnútorný priemer rovnaký.
Proces muriva
Keď sme sa naučili hlavné časti nášho budúceho dizajnu, je čas začať hlavnú časť práce. Pripravte na to všetky potrebné nástroje a materiály.

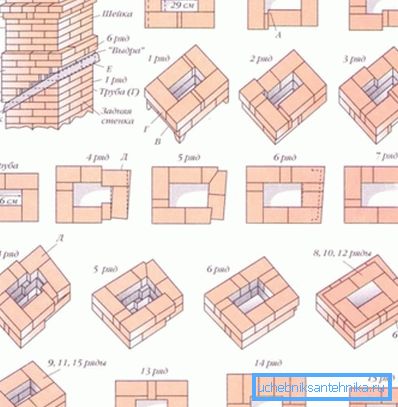

kreslenie

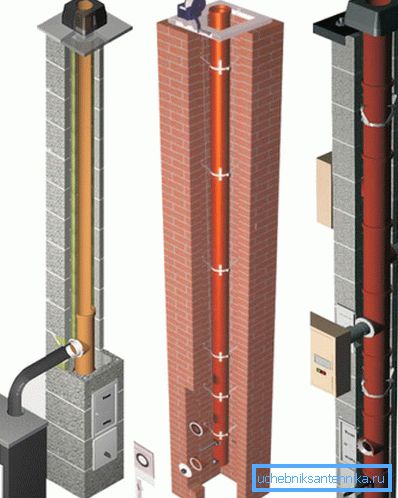

Dnes budeme rozoberať štandardnú verziu komína, hoci je tu dosť ďalších možností. Ale v tomto prípade je vhodný nielen pre sporák, ale aj pre krb. Ak inštalujete do kovovej rúry vyrobenej zo špeciálnej zliatiny, ľahko sa premeniť na komín pre kotol, ktorý využíva plyn na prácu.
Tip: Vydra a chmýří sa môžu dať inak, bude to závisieť od uhla sklonu strechy a od umiestnenia komína vzhľadom na tento.
Nezabúdajte, že hrúbka švíkov pri kladení priamo ovplyvňuje veľkosť kanálu.
Začnite pokladať rúrkou, pričom dôsledne dodržujte tehlový obväz. Nemalo by sa prekrývať približne 5-6 riadkov. (Pozri tiež článok Rúra pre kachle: funkcie.)
Vytvorte rezanie a stúpanie
Vykonajte hrdlo rezu (rezanie).
Pokyny uvedené nižšie vám povedia, ako to urobiť správne:
- Použite na vytvorenie dymového kanála 5 tehál, jeho vnútorná veľkosť bude 270x140 mm, vonkajšia 450x590 mm, vďaka vkladaniu polovice a štvrtín tehál.
Tip: vložte do kanálu tehly, aby ste zachovali svoje celkové rozmery.
- Tretí rad muriva by mal byť 650x510 mm. Mala by mať aj vnútri tehlových dosiek, ich hrúbka je asi 60 mm. Ak sa pozeráte zvnútra, zistíte, že rezanie začalo nadobúdať potrebný tvar.
- Veľkosť ďalšieho riadka - 710 x 570 mm, vnútri vložte tehly do hrúbky 100 mm.
- Rozložte 5. a 6. riadok s tehlom, bez toho, aby sa zabúdalo na prísne dodržiavanie obliekania.
Tip: ak je to potrebné, môžete vykonať rezanie vyššie, položte ďalší riadok pod podkladové položenie.

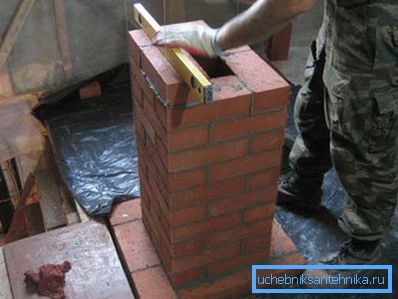

Vytvorte otvor v streche, aby ste mohli vytiahnuť stúpačku von. Vezmite ho cez strechu. Zvyšok práce sa vykonáva priamo na streche.
Tu položenie stúpačky by malo pokračovať, pozorne sledovať obkladanie tehál a mal by sa vytvoriť nad strechou o 1 až 2 tehly.

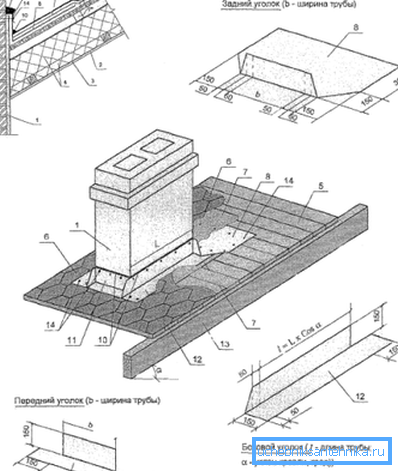

vydra
Budete musieť rozložiť deväť radov, pričom každý nasledujúci vonkajší priemer by mal byť o štvrtinu viac ako predchádzajúci.
Nezabudnite počas práce na dodržiavaní vnútorných rozmerov dymového kanála, t.j. vyzdvihnúť tehlové dosky tak, aby sa nekončili a nerozťahovali.
- Po položení prvých dvoch riadkov budete mať prednú lištu, na okrajoch sa veľkosť nezmení.
- V treťom vytiahnite tehly, čím sa zväčšuje šírka vydra a hladko otáča prednú lištu po stranách konštrukcie.
- V 4. riadku zväčšite dĺžku bočných výstupkov.
- 5. a 6. riadok by mal prípadne odstrániť medzeru medzi strechou a komínom zvýšením dĺžky bočných výbežkov.
- 7. riadok - dokončenie pokladania bočných výčnelkov.
- 8. a 9. riadok - položte štvrtý výčnelok. Nezabudnite na obväzovanie muriva a správne vybratie tehlových dosiek pre dymový kanál.
Umiestnenie krku a špičky
Desiata rada je určená na vytvorenie krku komína. Jeho veľkosť je priamo úmerná jej výške.
Tip: nezabudnite dodržiavať všetky požiadavky a normy pre výšku potrubia nad strechou, pretože to priamo ovplyvňuje výkon krbu a kachlí.

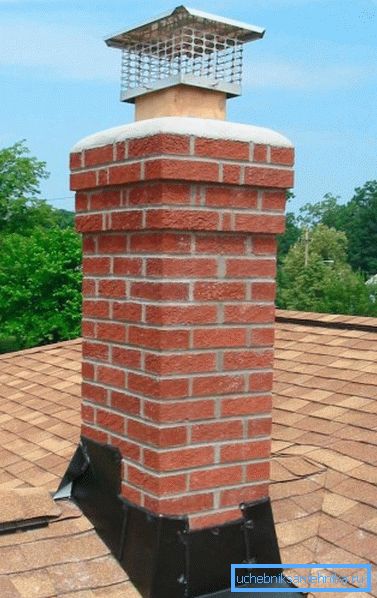

Vytvorte špičku po vytvorení krku. Práca sa nijako nelíši od pokladania fuzzy, tak veľa práce pre vás nebude. Po tom, vyzdvihnúť a nainštalovať uzáver alebo flygark na to.
záver
Odstránenie výfukových plynov z pecí, krbov alebo kotlov je dôležitým krokom pri poskytovaní domáceho tepla. V tomto prípade by ste sa mali riadiť požiadavkami a predpismi, aby ste zabezpečili bezpečnú interakciu s vykurovacím zariadením. (Pozri tiež článok Kanalizácia v chate: vlastnosti.)
Tento článok preskúmal štandardný murovaný komín, ktorý sa dnes nachádza v mnohých súkromných chatách. Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
