Štvorcové trubice: 2 spôsoby výroby profilovaných

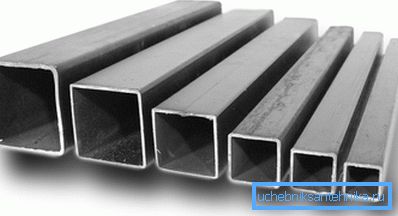

Štvorcová kovová rúrka je jedným z najobľúbenejších typov valcovaných výrobkov. Takéto výrobky sa vyrábajú vo veľmi širokom rozsahu, čo je do značnej miery spôsobené obrovským rozsahom úloh, na ktoré sa takéto rúry používajú.

V našom článku budeme hovoriť o technológii výroby týchto výrobkov a tiež venovať pozornosť rozsahu ich použitia.

Výrobný proces

Metóda 1. Výroba valcov

Výroba rúrových výrobkov obdĺžnikových a štvorcových profilov je regulovaná podľa GOST 8639 - 82.

Podľa tohto dokumentu sa takéto výrobky vyrábajú:

• Bezšvíkové valcovanie za tepla.
• Bezproblémové chladenie.
• Elektricky zvárané za studena (zložené).

Rúry bez technologického spoja sa vyrábajú pomocou technológie valcovania.

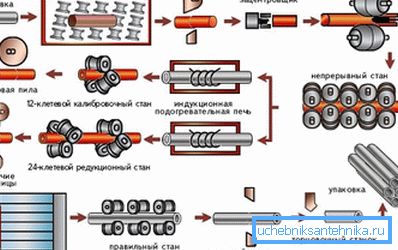

Výrobné pokyny zahŕňajú nasledujúce operácie:

• Štvorhranný celokovový polotovar sa ohrieva v peci na určitú teplotu.
• Potom sa polotovar umiestni do lisu, kde sa profil výrobku vytvorí pomocou špeciálneho kalibračného zariadenia.
• V "studenej" výrobnej metóde sa objímka ochladí a potom sa privádza do valcovne, kde sa spracováva pred zmenšením na nominálnu veľkosť.
• Pri "horúcej" metóde sa finálna valcovanie uskutočňuje na predhriatej časti. To umožňuje výrobu rúr s tenšími stenami bez rizika deformácie.
• Potom sa kov uvoľní. To sa vykonáva s cieľom obnoviť prirodzenú zrnitosť povrchu výrobku, vyhladzovanú počas spracovania vo valcovacej stolici.

Venujte pozornosť! Po ukončení valcovania a temperovania musia byť všetky výrobky skontrolované, či sú v súlade s konštrukčnými rozmermi. Rúry, ktoré majú odchýlky v priereze alebo hrúbke steny, sú odmietnuté.

To platí pre kovové výrobky. Plastová profilová rúrka sa najčastejšie vyrába extrúznou technológiou, v ktorej je obrobok vytiahnutý cez glejovacie zariadenie - zvlákňovaciu trysku.

Metóda 2. Zváraná výroba

Šijacie výrobky sa vyrábajú trochu inak:

• V prvej fáze výroby sa oceľový plech o určitej hrúbke (najčastejšie legovaná oceľ od 3 mm) rozrezáva na polotovary vo forme pásov - tzv. Pásov.

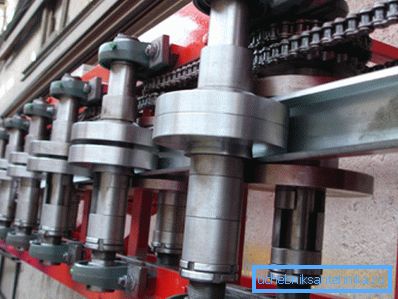

• Ďalej sa pásy privádzajú do skladacej jednotky, kde profil budúceho potrubia je vytvorený pomocou valčekových mechanizmov rôznych veľkostí.
• Navrhnutá predloha vstupuje do oblasti zvárania, kde je vytvorený šev.

Venujte pozornosť! Priemysel vyrába iba pozdĺžne rúry obdĺžnikových a štvorcových profilov: jednoducho neexistujú špirálové švy.

• Potom sa výrobok umiestni do valcovacej linky na konečné spracovanie. V tomto štádiu je potrubie kalibrovaná, hrúbka stien je vyrovnaná a povrch je čistený.
• Pred odoslaním hotových dielov do skladu je povinné zistenie chyby švu.

Venujte pozornosť! Prípustné množstvo buriny (zahustenie na povrchu v mieste penetrácie zvaru) je od 0,5 do 1 mm. Pri prekročení týchto rozmerov sa môže vykonať dodatočné čistenie povrchu rúry.

Škála štvorcových rúrok podľa GOST 30245 - 2003 (konkrétne tento dokument upravuje výrobu výrobkov na šitie) je dosť rozsiahla.

Zahŕňa:

• Štvorcové polotovary od 40x40 do 300x300 mm.
• Obdĺžnikové polotovary od 50x25 do 400x200 mm.

V niektorých prípadoch sa používajú iné výrobné technológie. Takže za prítomnosti guľatého potrubia vhodnej veľkosti je možné vytvoriť štvorcovú alebo obdĺžnikovú ručne pomocou valcovacej rúrky. Avšak kvalita takéhoto výrobku bude veľmi pochybná, preto sa neodporúča používať takéto diely na zodpovednú prácu.

Použitie tvarových trubíc

Hlavné výhody

Výhody štvorhranných polotovarov sú nasledovné:

• Vysoká technológia - ak je to žiaduce, môžu mať časti takmer akýkoľvek tvar a inštalácia konštrukcií sa vykonáva s pomerne malou prácou.

Venujte pozornosť! Tvar s plochými okrajmi uľahčuje pripevňovanie potrubných výrobkov k tehlové a betónovému povrchu: medzera je minimálna a na utesnenie je potrebná oveľa menšia náročnosť.

• Spoľahlivosť pripojenia ako s použitím zvárania, tak pri inštalácii na ramená s použitím upínacieho prípravku.
• Dobrá nosnosť kvôli overenému geometrickému tvaru a minimálnemu počtu zvarov.
• Vysoká odolnosť proti korózii a vplyv ďalších environmentálnych faktorov, ktoré sú poskytované predovšetkým zapojením do výroby vysoko kvalitnej ocele.
• Dobrá požiarna odolnosť.

Ak hovoríme o finančnej stránke emisie, cena takýchto produktov sa dá považovať za cenovo prijateľnú. Samozrejme, je to pri odrodách, ktoré používajú rôzne ocele, ale vo väčšine prípadov je možné vybrať si aj možnosť tvorby rozpočtu.

Rozsah pôsobnosti

Profilové potrubia sú možno jedným z najuniverzálnejších stavebných materiálov.

Rozsah ich používania je extrémne široký a zahŕňa:

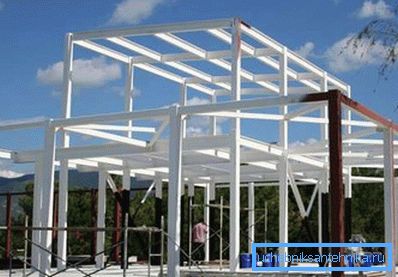

• Konštrukcia rámu. Podrobnosti sa používajú na výstavbu nosných konštrukcií obytných budov a hospodárskych budov, ako aj pre malé architektonické formy - prístrešky, altány, skleníky atď.
• Strešné práce. Štvorcové alebo obdĺžnikové rúry môžu byť použité ako hlavný materiál pre krokve a podlahové nosníky, najmä tam, kde strecha nevyžaduje vysoké hodnoty tepelnej izolácie.
• Konštrukcia obvodových konštrukcií, rámových fariem, prvkov vonkajšej reklamy atď.

• Výroba nábytku. Tu profil pôsobí ako nohy a prvky rámu, zabezpečujúci rovnomerné rozloženie bremien.

záver

Rámy, altány, ploty, krovy štvorcových rúr môžu byť vyrobené s minimálnymi zručnosťami na spracovanie kovov. Takéto polotovary sa vyznačujú najvyššou výrobnou schopnosťou, ktorá zabezpečuje ich popularitu ako univerzálny materiál. Získajte viac informácií o technológii výroby štvorcových trubiek, ako aj o tom, ako ich použiť, a to štúdiom videa v tomto článku.
