Štvorcové a obdĺžnikové rúrky - typy a znaky tohto typu

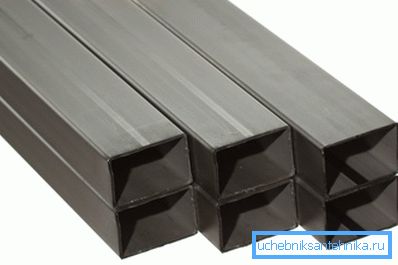

Štvorcové a obdĺžnikové rúrky sa teraz aktívne používajú takmer vo všetkých oblastiach priemyslu. Táto konfigurácia výrazne zvyšuje technické charakteristiky pevnosti, ktorá je potrebná v stavebníctve, automobilovom dizajne a pri výrobe nábytku. Každý rok sa rameno profilových rúr neustále zvyšuje, v porovnaní s rozsahom, ktorý bol vyrobený pred 20 - 30 rokmi, sa zvýšil o viac ako 2 krát.
Prečo obdĺžnik

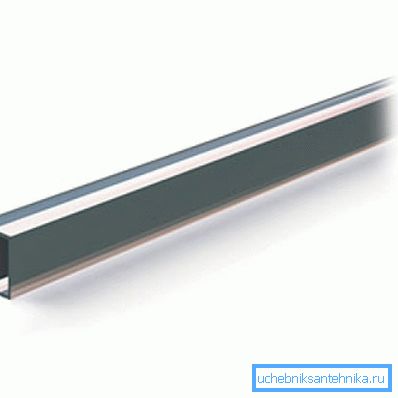

Okrúhla časť je vhodná na prepravu kvapalín alebo plynov. Válcový tvar udržuje tlak lepšie a je oveľa jednoduchšie na výrobu. Profilové výrobky sú však odolnejšie voči vonkajším zaťaženiam. Konfigurácia a rozmery obdĺžnikových rúrok sú také, že majú dve priečne rebrá.
Odrody výrobkov

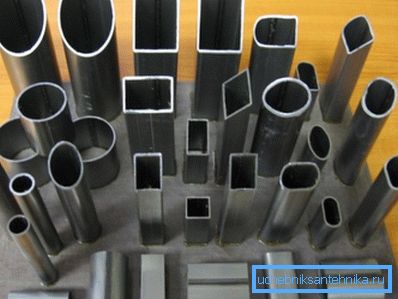

Všetky rúry so štvorcovým alebo obdĺžnikovým prierezom sú bežne rozdelené do troch typov.
- Najbežnejší typ sa považuje za zváranú konštrukciu.. Takýto výrobok je vyrobený z ohýbaného plechu a zváraný na špeciálnych zariadeniach. Sú regulované obdĺžnikové trubky zvárané kovom podľa GOST 30245. Cena takýchto výrobkov je najprijateľnejšia, preto sa používajú častejšie.
- Výrobky valcované za tepla, majú skôr vysoké prevádzkové charakteristiky, sú nákladnejšie vo výrobe, ale táto technológia umožňuje výrobu potrubí s jasne definovanými parametrami.
- Konštrukcie vyrobené na valcovniach za studena, pôvodne majú vysokú pevnosť, ale slabú elasticitu. Zvýšiť pružnosť používanej technológie "dovolenky". Kov sa zahrieva na určitú teplotu a pomaly sa ochladí.
Dôležité: akýkoľvek sortiment pravouhlých rúrok podľa GOST 8639 82 reguluje výrobu valcovaných výrobkov na valcovniach rúr pre valcovanie za tepla a za studena.
Aké sú výhody štvorcových a obdĺžnikových produktov?
- Ako už bolo spomenuté vyššie, vzhľadom na prítomnosť prirodzených paralelných výstuh majú takéto konštrukcie oveľa vyššiu pevnosť než horúce valcované rúrky toho istého úseku. Navyše, za tepla valcovaný kov je neprimerane ťažší a objemnejší.
- V súčasnej dobe takmer všetky kovové výrobky podliehajú antikoróznemu spracovaniu, čo výrazne zvyšuje životnosť. Nerezové a legované ocele pôvodne nepotrebujú takéto spracovanie.
- Pravouhlý alebo štvorcový tvar rúr je dobre namontovaný na vertikálnych a horizontálnych plochých plochách. Takéto konštrukcie sú vhodné na pokrytie akýchkoľvek konečných materiálov.
- V dutých výrobkoch je ľahké umiestniť akúkoľvek komunikáciu. Od káblových vedení po dodávku vody.

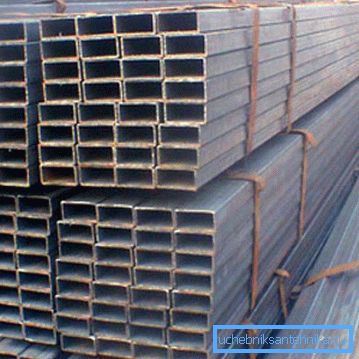

- Obdĺžnikové alebo štvorcové vzory sú vhodnejšie na skladovanie, balenie a transport, v porovnaní s kruhovou časťou tieto výrobky zaberajú oveľa menej miesta.
Čo sa týka výpočtov
Pokrytie celého radu obdĺžnikových rúrok v jednom článku je nereálne. Najdôležitejšou vecou je však pamätať na to, že pri nákupe a pri preprave je veľmi dôležitá váha obdĺžnikového potrubia, pretože kovové základne uvoľňujú výrobky podľa hmotnosti.

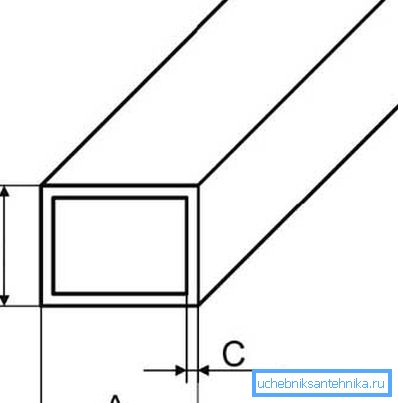

Hmotnosť bežného metra obdĺžnikového potrubia závisí od veľkosti prierezu a hrúbky steny. V poľných podmienkach je možné túto hodnotu vypočítať rovnako ako hmotnosť plechu. Inými slovami, na vytvorenie skenovania dizajnu v metroch štvorcových sa vynásobte pevným, v tabuľkách, špecifickou hmotnosťou tohto kovu v gramoch a hrúbkou steny v milimetroch.
Hodnoty získané z týchto výpočtov budú približné. Samozrejme, môžete ich použiť, ak ste nemali tabuľku s presnými údajmi. Je ešte lepšie, ak môžete použiť online kalkulačku, pomocou ktorej môžete presne vypočítať hmotnosť obdĺžnikového potrubia.
Napríklad uvádzame časť tabuľky zostavenej podľa GOST 8645 82 pre oceľové konštrukcie. Rovnaká GOST pre obdĺžnikové rúry reguluje parametre výrobkov z nehrdzavejúcich, legovaných a iných špeciálnych druhov kovov.
Hmotnosť oceľového potrubia.
| Obdĺžniková časť trubice | stena | Hmotnosť 1 m / s |
| 20 x 15 mm | 1,5 mm | 0,810 kg |
| 20 x 15 mm | 2,0 mm | 1,070 kg |
| 25 x 15 mm | 1,0 mm | 0,620 kg |
| 25 x 15 mm | 1,5 mm | 0,930 kg |
| 25 x 15 mm | 2,0 mm | 1,225 kg |
| 30 x 20 mm | 1,5 mm | 1,178 kg |
| 30 x 20 mm | 2,0 mm | 1,554 kg |
| 40 x 20 mm | 1,5 mm | 1,401 kg |
| 40 x 20 mm | 2,0 mm | 1,853 kg |
| 40 x 25 mm | 1,5 mm | 1,554 kg |
| 40 x 25 mm | 2,0 mm | 2 057 kg |
| 50 x 20 mm | 1,5 mm | 1,660 kg |
| 50 x 20 mm | 2,0 mm | 2 198 kg |
| 50 x 25 mm | 1,5 mm | 1,778 kg |
| 50 x 25 mm | 2,0 mm | 2,355 kg |
| 50 x 30 mm | 1,5 mm | 1,849 kg |
| 50 x 30 mm | 2,0 mm | 2,449 kg |
| 50 x 40 mm | 1,5 mm | 2 100 kg |
| 50 x 40 mm | 2,0 mm | 2 790 kg |
| 50 x 40 mm | 2,5 mm | 3,470 kg |
| 60 x 20 mm | 1,5 mm | 1,849 kg |
Dôležité: v tabuľkách profilovaných výrobkov je uvedená teoretická hodnota hmotnosti materiálu. Normy umožňujú odchýlku teoretických údajov od skutočnej hmotnosti do 12%.
Kde sú použité rúrky
Teraz takmer každý stavba používa profilovaný materiál. Pamätajte, ako rýchlo rastú moderné nákupné centrá, pavilóny, výstavné haly a ďalšie podobné štruktúry. To všetko bolo možné, pretože rám v nich je zostavený z kovových nosníkov a profilovaných rúr.
Konštrukcia, jedna z oblastí, kde sa požaduje vonkajšia stabilita rúr. Tesnosť výrobkov v podporných stavebných konštrukciách stráca pozadie. Existuje samostatná GOST pre obdĺžnikové rúry vyrobené zváracou technológiou.
Sortiment obdĺžnikových rúr podľa GOST 30245 2003 má v súčasnosti najširší sortiment zváraných výrobkov.
Dôležité: I-lúč vo svojich pevnostiach prevyšuje profilovanú rúrku, takže štvorcové a obdĺžnikové rúry sa používajú v stredne otvorených konštrukciách s priemernou úrovňou zaťaženia alebo na miestach, kde je dôležitá estetická stránka emisie.

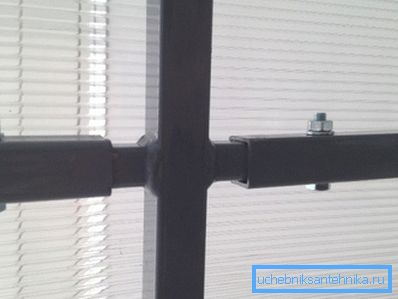

Avšak profilované výrobky v stavebníctve sa používajú nielen na výrobu nosných nosníkov vo výškových budovách. Tento materiál nie je menej populárny pri usporiadaní ľahko zaťažených a technologických štruktúr.
Obdĺžnikové bimetalové zábradlie sa nachádza v každej kancelárii. Obdĺžnikové plastové potrubie, vhodné na usporiadanie skrytých káblových vedení vo výškových budovách. A nakoniec, dočasne skladateľné výstavné alebo obchodné pavilóny sa zvyčajne vyrábajú z takého profilu. (Pozri tiež článok Ukladanie káblov do potrubí: funkcie.)

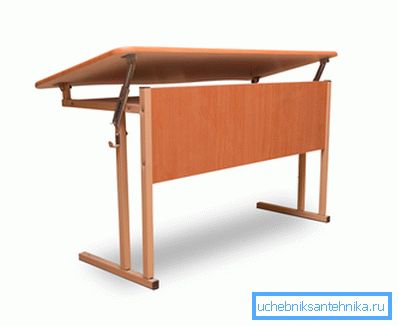

Táto forma je široko používaná pri výrobe nábytku. Všetci sme šli do školy a pamätali sme si, nie vždy krásne, ale spoľahlivé a odolné stoly a stoly, zostavené na základe štvorcových alebo obdĺžnikových trubíc. Moderný dizajnéri nábytku tiež neprehliadajú tieto profily.
Teraz takmer akékoľvek pohyblivé kolesové vozidlo má vo svojich konštrukčných nosných prvkoch zo štvorcových alebo obdĺžnikových trubíc. Začínajúc vozidlom v krajine, prívesom k vozidlu a končiac športovým vysokorýchlostným pretekárskym automobilom, sú všade tam také rúrky.
A nakoniec, skleníky krajiny, ktoré sa rýchlo zhromažďujú a rýchlo zhromažďujú vlastnými rukami, sú často vyrobené z presne tvarovaného ľahkého kovu. Pokyny na montáž takýchto štruktúr trvajú maximálne 1 stranu a sú pochopiteľné na intuitívnej úrovni.
Video v tomto článku zobrazuje profilované rúrky.
záver
Nikto sa nebude brániť skutočnosťou, že v prírode neexistujú univerzálne materiály. Štvorcové a obdĺžnikové rúry tiež nie sú výnimkou. Ale v mnohých oblastiach stavebného a výrobného priemyslu sú nepostrádateľným materiálom.
