Štvorcová trubica - univerzálny stavebný materiál

Profilové potrubie má množstvo užitočných funkcií, ktoré v porovnaní s kruhovou časťou trochu rozšíria rozsah jeho použitia. Najmä plochý povrch ho ľahko používa na inštaláciu rôznych konštrukcií. Tiež vďaka svojmu tvaru je proces spájania jednotlivých prvkov do zložitých štruktúr uľahčený.

Všeobecné informácie

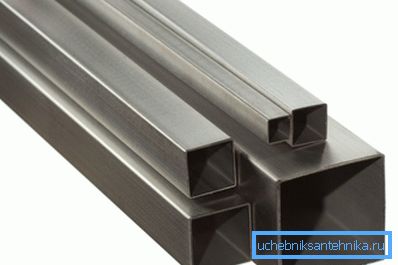

Takéto potrubie môže byť vyrobené ako z ocele, tak z plastu, napríklad z PVC.

Materiál z veľkej časti určuje rozsah použitia valcovaných výrobkov, takéto možnosti sú možné:

• oceľové rúrky tejto formy nie sú vhodné na organizáciu dodávok vody alebo vykurovacieho systému. Môžete ho však použiť na vytvorenie rámov z rúrok rôznych častí a dokonca aj na výrobu nábytku vlastnými rukami. Na zablokovanie veľkých rozpätí možno použiť pomerne malú časť, na tento účel sa z nich vyrábajú priehradky a ako nosné prvky môžu byť použité veľké rozmery, napríklad stĺpy;

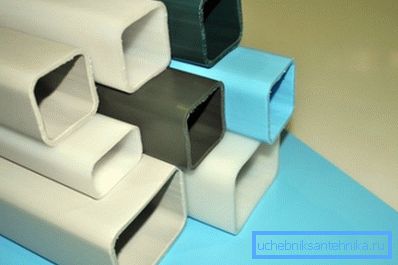

• Štvorcové plastové rúrky, samozrejme, nemajú pevnosť kovu, preto je oblasť ich použitia obmedzená prípustným zaťažením. Napríklad, plastové potrubia sa môžu použiť na zavlažovanie bradaviek v chove hydiny. Stojany z plastových plôch môžu byť vyrobené z väčšej štandardnej veľkosti, ako sú káblové kanály, vzduchové kanály atď.

Použitie valcovanej ocele v ASG

Použitie takéhoto potrubia v priemyselnej výstavbe sa trochu líši od konštrukcie jednotlivca. Po prvé, rozsah úloh a zaťaženie štruktúry. Vzhľadom na popularitu valcovaných výrobkov má zmysel podrobnejšie opísať regulačné požiadavky a ich použitie.

Regulačné dokumenty

GOST pre štvorcové trubky obsahuje základné požiadavky na geometrické rozmery, tolerancie a štandardné veľkosti sú uvedené v sortimente.

Situácia s regulačnými dokumentmi sa líši v závislosti od materiálu:

• pre oceľové potrubie existujú tri hlavné normy: GOST 8639-68, GOST 8639-82 a GOST 30245-2003. Druhý dokument spája základné informácie nielen v štvorcových, ale aj v pravouhlých častiach. V tých istých dokumentoch nájdete hmotnosť štvorcového potrubia na meter;

• ako pre plastové potrubia ako taký, regulačný dokument pre ne neexistuje. Preto je potrebné viac spoliehať na informácie výrobcov.

Použitie profilového potrubia

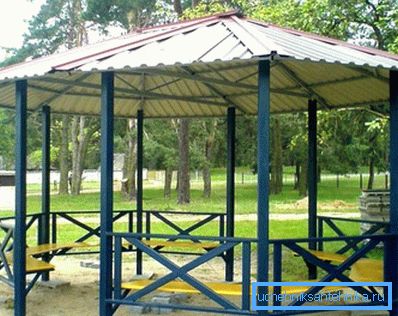

Pri individuálnej konštrukcii sa zvyčajne používajú malé veľkosti. V tomto prípade je jeho rozsah obmedzený na rám rúr pod sklom alebo regály na inštaláciu plotu. Súčasne je zaťaženie na ňom relatívne malé, takže hmotnosť štvorcového potrubia nehrá veľkú úlohu.

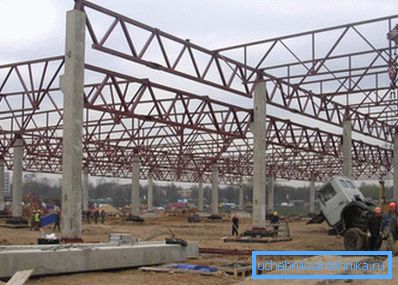

V priemyselnej konštrukcii umožňuje tento materiál niekoľkokrát znížiť čas strávený na stavbe konštrukcií. Zvlášť cenná je skutočnosť, že môže byť použitá na pokrytie významných rozpätí. Táto technika je široko používaná, napríklad keď sú bloky zablokované v priemyselných predajniach, hypermarketoch a iných veľkých zariadeniach.

Jediným problémom v tomto prípade je hmotnosť štvorcového potrubia, ak jednoducho zablokujete veľký rozsah s dlhým potrubím, rozpadne sa len pod jeho vlastnou hmotnosťou. Preto, pre prekrytie veľkých rozpätí sú farmy.

Potrubné priehradky

Každá farma pozostáva z prvkov, ako je opasok (horný a spodný) a opierka. Okrem profilu potrubia môžu byť vyrobené z I-trámov, rohov a iných valcovaných výrobkov. Avšak krovy z valcovaných výrobkov sú oveľa vhodnejšie na výrobu, zatiaľ čo hmotnosť konštrukcie zostáva nízka (dá sa to určiť GOST).

Farma môže byť klasifikovaná podľa formulára, existujú také typy:

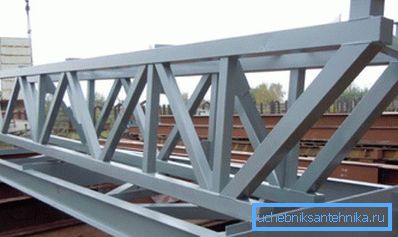

• s paralelnými pásmi;

• vo forme trojuholníka. Trojuholníkový štvorcový trubíc môže byť použitý napríklad ako základ systému väzby;
• lichobežníkový;

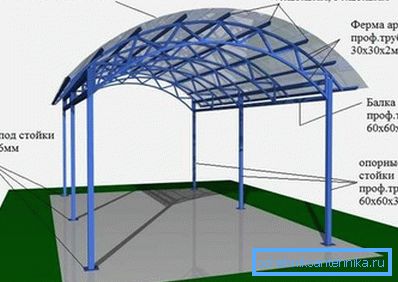

• Arch.

Venujte pozornosť! Ak chcete vytvoriť klenutý nosník, potrebujete ohýbačku rúrok. Návod na jeho použitie je veľmi jednoduchý - stačí na to, aby sa potrubie medzi valcami roztiahlo. Je lepšie, aby ste zvlnenie profilu neohýbali ručne, riziko poškodenia je skvelé.

Pri výrobe špeciálnej pozornosti by sa malo venovať uzlami priehradky zo štvorcového potrubia. Geometria uzlov výrazne ovplyvňuje fungovanie konštrukcie pri zaťažení.

Vlastnosti montážnych celkov

Uzol je bod, v ktorom sa stretávajú aspoň tri časti potrubia.

Najbežnejšie používané takéto metódy združovania:

• pomocou zvárania;

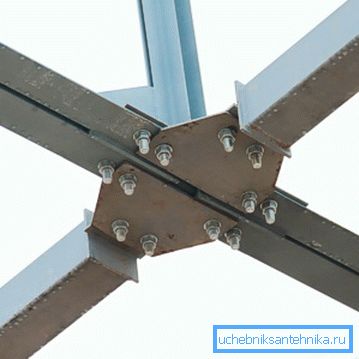

• pomocou skrutiek alebo nitov;

• navyše môžete použiť výstužné pleteniny;
• je povolené používať expanzné ramená, podporuje spevnenie uzla.

Je povolené kombinovať prvky farmy ako zadok a prekrytie. Štandardná veľkosť záleží zároveň na veľkosti štvorcovej rúrky.

Venujte pozornosť! Vo zvarenom spoji sa môže dodatočne použiť aj kovové tesnenie, ak nie je dostatočná hrúbka steny. V opačnom prípade môže byť kov jednoducho spálený.

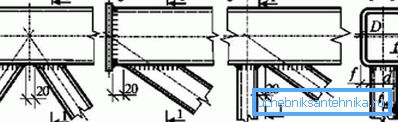

Pri montáži jednotky je obzvlášť dôležité, aby sa jednotlivé prvky nezmenili vzhľadom na ich konštrukčnú polohu. Osi pásu a ramienok by sa mali pretínať v jednom bode, iba v tomto prípade budú rovnomerne naložené obidve ramená.

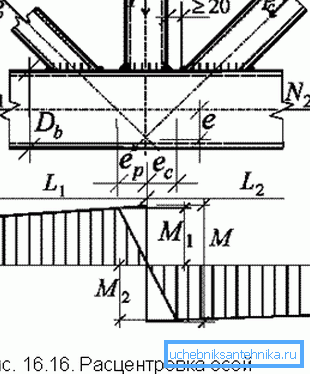

Existujú však výnimky z tohto pravidla. Napríklad v prípade použitia rôznych rozmerov v závesoch alebo ak sú kvôli geometrii pásu obmedzené, je povolené vystredenie uzla. Vplyv centrovania je viditeľný v rovine momentov, pri jeho konštrukcii bola zohľadnená aj hmotnosť štvorcových rúrok.

Samostatne je potrebné spomenúť konsolidačné kĺby. Na to možno použiť skrutkovanie. V prípade skrutiek sa používajú vysokopevné skrutky pre napínaný spoj a sú vyrobené z uhlíkovej ocele na stlačenie.

Venujte pozornosť! V prípade prírubového spojenia potrubí je potrebné zvýšiť tuhosť príruby v roztiahnutej zóne. K tomu môžete jednoducho vystužiť rebrá, cena takéhoto riešenia je minimálna a dizajn je zaručený, že sa neznehodí pod zaťažením.

Na konci

Profilové potrubie je všestranný stavebný materiál. Vďaka svojim geometrickým vlastnostiam sa dá široko uplatniť nielen individuálne, ale aj v priemyselnej konštrukcii. Článok sa zameriava na použitie valcovanej ocele v konštrukcii.

Video v tomto článku ukazuje príklad použitia štvorcového potrubia v jednotlivých konštrukciách.
