Spojky pre pnd potrubia a iné spôsoby ich spojenia

Aké sú spojky pre potrubia HDPE (nízkotlakový polyetylén)? Majú rôzne typy príslušenstva nejaké špecifické vlastnosti? Aké iné, okrem spájania kĺbov, spôsoby môžu spojiť rúrky?

Poďme to prísť na to.

rúrkové spojky

Zoznam

Vymenujme všetky typy spojok používaných pre polyetylénové potrubia.

• Kompresné armatúry - sklopné pomocou gumových krúžkov. Pri uťahovaní pomocou dorazového krúžku zväčšuje spojovacia matica tesnenie; , ktorý sa následne pevne prilepí na potrubie a utesní spojenie.
• Elektrónové spojky pre potrubia PND - druh trvalého spojenia, v ktorom sa má ohrievať priľahlé plochy, sa použije vykurovacia cievka predinštalovaná výrobcom. Použitie elektrických zváraných tvaroviek umožňuje bezporuchový spájkovač: stačí len použiť dvojicu kontaktov 12 voltov z transformátora alebo batérie a zniesť určitú dobu trvania ohrevu.

Zvláštne: nedávno transformované zváracie transformátory s čítačkou čiarových kódov. Pri čítaní značiek dostanú informácie o napätí, čase zahrievania a ochladení armatúry.

Tieto informácie sa však nachádzajú v označení a vo forme, ktorá je k dispozícii na vizuálne čítanie.

Pevnosť pripojenia v elektrofúznej metóde nie je nižšia ako pevná rúrka. Jedinou vážnou nevýhodou tohto zariadenia je pomerne vysoká cena. Dávame maloobchodné ceny za najpopulárnejšie veľkosti priamych spojov bez zmeny priemeru.

• Zlomené pripojenia používané výlučne na inštaláciu odpadových vôd s voľným prietokom. Rúrky PND s tlakovou hlavou s priemerom 50, 110 a 150 mm sú plne kompatibilné s kanalizačnými príslušenstvami zodpovedajúcimi štandardnými rozmermi a často sa používajú namiesto bežnejších rúr z PVC-U. Dôvodom sú oveľa lepšie akustické vlastnosti polyetylénu: hrubé a elastické steny takmer úplne uhasia zvuky pohybu odtokov.

montážne

Ako spojiť potrubia pomocou kompresného tvaru?

1. Rúra je orezaná špeciálnym nožom. V jeho neprítomnosti môžete použiť bežnú pilu s následným spracovaním hrany so súborom. Rez musí byť presne kolmý na pozdĺžnu os.
2. Skosenie sa odoberá z vnútornej a vonkajšej strany potrubia. Pre túto prácu je lepšie použiť kalibrátor, ale v extrémnych prípadoch to urobí ostrý nôž. Cieľom je zabrániť vybratiu alebo premiestneniu gumového tesnenia.

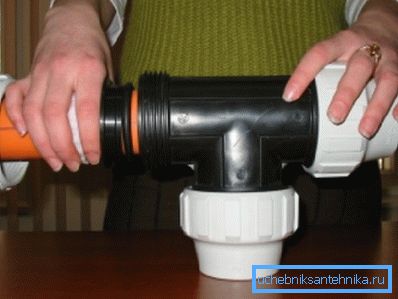

3. Spojovacia matica, upínacie a axiálne krúžky a prstencové gumové tesnenie sa postupne ukladajú na potrubie, po ktorom sa jeho koniec zasunie do puzdra spojky.
4. Krúžky a matica sú poháňané k okraju a krútené ručne.

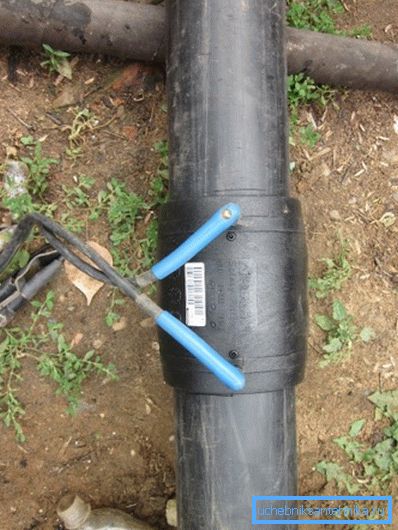

Ako sa zvára HDPE potrubia pomocou elektromuftovy metódy?

1. Rúra je prstovaná a vyčistená z odpadu.
2. Po vložení do armatúry sa jej kontakty aktivujú po dobu uvedenú v označení.
3. V čase chladiaceho úseku potrubia zostáva úplná nehybnosť.

A čo s inštaláciou odpadových vôd pomocou spojok s gumovými tesneniami?

Jemné jemnosti sú len dva.

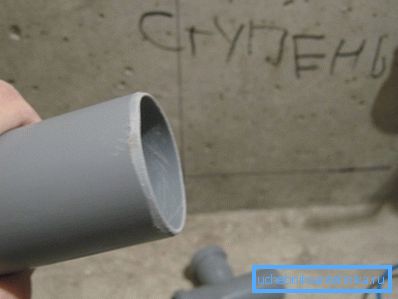

1. Vonkajšia zrážka sa odstráni z konca rúry. Táto práca sa dá robiť s ostrým nožom: polyetylén sa ľahko odreže.

Mimochodom, na rozdiel od polypropylénu, bulharský nemôže byť použitý na rezanie a skosenie polyetylénovej rúry. Tento plast má nižšiu teplotu topenia a práve tečie pri vykurovaní, ktoré je nevyhnutné počas brúsneho spracovania.

1. Jednoduchá inštrukcia pomôže znížiť námahu potrebnú na zostavenie spoja: malá mydlo, tekuté alebo obyčajné, by malo byť aplikované na tmel.

problémy

V niektorých prípadoch začnú prúdiť kompresné spojky na pripojenie potrubia HDPE pod tlakom. Dôvod je vždy rovnaký - nesprávne postavenie.

Namiesto toho, aby boli všetky krúžky uložené na potrubí, je do armatúry vložená matica s voľným uzáverom; spolu s nekvalitným spracovaním okrajov to vedie k tomu, že koniec rúrky nezapadá do prstencového tesnenia, ale opiera sa oň.

Spôsob riešenia problému je zrejmý: stačí odstrániť vnútornú skosenie a znova namontovať spoj, čím sa riadi poloha tesnenia.

alternatívy

Je možné robiť bez spojky pri inštalácii potrubia z polyetylénu?

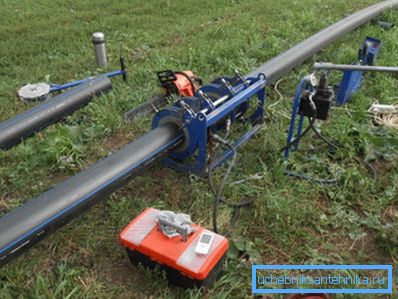

Zváranie na tupo

Pri montáži potrubí s malým vnútorným tlakom sa používa ručné zváranie na tupo pomocou spájkovacej pištole - plochého vykurovacieho telesa s teflónovým povlakom.

Po zahriatí na teplotu 210-220 ° C sa konce rúrok pritlačia na ňu a po preformovaní sa zmiešajú. Po ochladení a odizolovaní otruby (vytláčaného z tavného šva) dosiahne pevnosť takejto zlúčeniny 60 až 80% pevnosti pevného potrubia.

Avšak: pre tlakové vodné potrubia sa dôrazne odporúča používať spájkovačky s mechanickým vyrovnaním a riadenou upínacou silou.

Kovanie pre zosieťovaný polyetylén

Spolu s bežným polyetylénom, inštalácia vodovodných systémov často využíva takzvanú sieťovú sieť. Vďaka jednoduchej modifikácii tvoria molekuly nielen sekvenčné, ale aj krížové väzby, čo dramaticky zvyšuje tepelnú odolnosť a mechanickú pevnosť polyméru.

Jednou z vlastností, ktoré šitie dáva tomuto plastu, je mechanická pamäť. Pri deformácii sa potrubie rýchlo vráti do pôvodného stavu.

Táto vlastnosť sa používa pri inštalácii pomocou armatúr:

1. Rúra sa rozširuje pomocou špeciálneho nástroja - predĺženia.
2. Montáž je vložená do zásuvky.
3. Rúrka, ktorá je zúžená a spoľahlivo stlačená na spojke, je navyše pripevnená na objímke.

záver

Dúfame, že materiál ponúkol čitateľovi mu pomôže vybrať si najvhodnejší spôsob inštalácie pre jeho prípad.

Ako vždy, video v tomto článku obsahuje ďalšie tematické informácie. Veľa šťastia!
