Sklopné kanalizačné potrubie

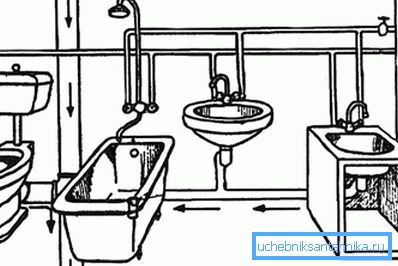

Ak je potrebné zariadiť drenážny systém pre kúpeľňu, je dôležité pochopiť, aký je sklon kanalizačného potrubia v byte, inak sa môžete stretnúť s problémami. Dokonca aj keď vznikne dojem, že práca bude jednoduchá, určite ovplyvní prevádzku kanalizačného systému frivolný postoj k inštalácii uhla klesania. Následkom toho budú zbytočné zdroje, čas a úsilie, pretože všetka práca bude musieť byť úplne prepracovaná.
Zvyčajne odpadové vody v byte pracujú na princípe, ktorý je založený na princípe prietoku vody gravitáciou. Preto ak je sklon malý, voda neprejde sama, a keď je veľká, kanalizácia nebude schopná pracovať normálne.

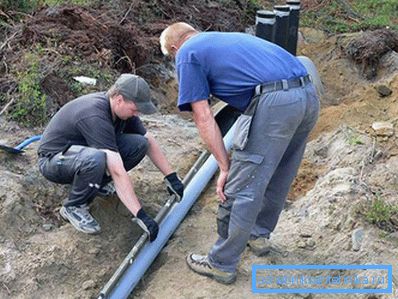

Určenie uhla sklonu
Aby bol uhol taký, ako by mal byť, mali by sa chápať údaje uvedené v referenčných tabuľkách. V nich sa zvyčajne uvádzajú zlomky, ktoré nie sú všeobecne známe. Tí, ktorí sú zvyknutí na to, že uhol by mal byť určený na stupne, nemusia pochopiť hodnoty desatinnej zlomky. Avšak pochopenie nie je ťažké. Prvý obrázok znamená svah a druhý - dĺžku diaľnice v metroch. Toto môže byť ilustrované príkladom, v ktorom 3/1 bude vyzerať ako 3 cm na meter. Ak chcete pochopiť celkový sklon, potrebujete vynásobiť dĺžku potrubia (na okraj alebo pred otočením) touto hodnotou.
Podrobnejšie vysvetľujeme. Napríklad celá dĺžka kanalizačného potrubia sa rovná 6,7 m a pokles bude napríklad 0,06. Preto medzi úrovňou na začiatku a koncom kanalizačného systému by mal existovať rozdiel, ktorý môže byť vyjadrený ako vzorec:
H = L x k, kde L - je dĺžka potrubia (6,7 m), k - zaujatosť rovná 0,06. Preto význam H = 6,7? 0.06 = 0.42 m, čo je 42 cm, tak je určený správny sklon kanalizačného potrubia a táto metóda je vhodná ako pre byty, tak pre vidiecke chaty.

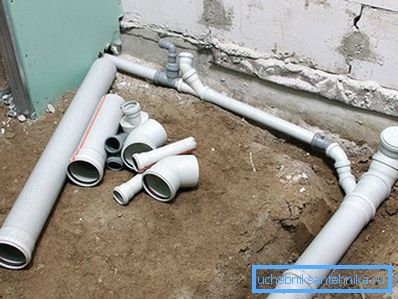

Výpočet plnenia potrubia
Čo treba brať do úvahy pri inštalácii kanalizačného potrubia je jeho plnenie. Ak chcete definovať, bol vytvorený vzorec:
y = H / D, kde: H - hladina vody v potrubí a D - jeho priemer. hodnota y bude nulová, ak sa potrubie nenaplní. Ak je naplnený, tento indikátor je 1. Optimálny rozsah je 0,5 alebo 0,6.
Takýto rozdiel je spôsobený špeciálnymi vlastnosťami materiálu, z ktorého sú rúrky vyrobené, ako aj ich schopnosť tvoriť hraničnú vrstvu, ktorá sa môže držať bližšie k vnútornému povrchu rúr.
Nebolo by zbytočné vziať do úvahy fakt, že sklenené alebo plastové rúrky vo vnútri sú hladšie ako azbest, pretože ich povrch je drsný. Preto bude hodnota obsadenosti v prvom prípade 0,5 a pri azbeste 0,6.
Tieto indikátory budú zodpovedné za rýchlosť, ktorou budú odpadové vody a tekutina prúdiť cez potrubia (približne 70 cm za sekundu). V dôsledku toho bude miera pevných inklúzií výrazne nižšia, čo ich ponechá v suspenzii, takže sa nemôžu prilepiť k vnútorným stenám v potrubí.
normy
Minimálny sklon kanalizačných potrubí podľa SNiP bude ovplyvnený priemerom potrubia uloženého v dome. Podľa týchto noriem bude pri potrubiach s priemerným priemerom (asi 50 mm) sklon 0,03 m, pri veľkých rozmeroch - 0,02 m.
Odbočky
Najlepšie je použiť úroveň na určenie horizontu (laserom riadený alebo normálny). Môžete tiež použiť trať napnutého kábla. Keď sa potrubie rozvinie vo stúpacom stroji, bude sa hodiť ako štandardná vertikálna.
Na vykonanie takýchto výpočtov by mal byť uhol redukcie považovaný za arkinu vzhľadom na redukciu, zatiaľ čo získaná hodnota sa odoberie z pravého uhla, to znamená od 90 °. Výsledná hodnota bude výsledkom, ktorý potrebujeme.
SNiP a iné normy udávajú najprijateľnejšie údaje o sklone potrubia, ktoré sú vonku. Tieto veľkosti majú spravidla priemer väčší ako pri vnútorných komunikáciách.
Tip! Najvhodnejší sklon je od 15 do 25 mm.
