Sendvičové potrubie - čo je tento prvok a základné

28-09-2018

Skúmavky

V súčasnosti sa vysoko výkonné vykurovacie zariadenia najčastejšie používajú v domácnostiach, pre hladké fungovanie ktorých je potrebný účinný systém na odstraňovanie produktov spaľovania výfukových plynov. Ak boli skôr komíny vyrobené prevažne z tehál, v súčasnosti sa táto možnosť používa čoraz menej a menej kvôli vysokým nákladom a namáhavosti konštrukcie. Najlepšou možnosťou je dnes sendvičové potrubie - s vlastnými rukami môžete rýchlo vytvoriť spoľahlivý komín.

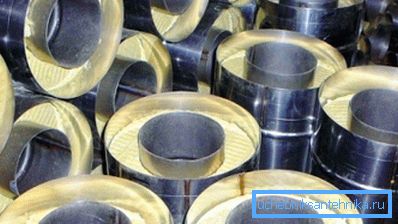

Na fotografii: prvky s vnútorným priemerom 115-120 mm sú najčastejšie používané v súkromnej budove.

Aké faktory by ste mali zvážiť pri výbere konkrétnej konštrukčnej možnosti

Napriek svojej zdanlivej jednoduchosti sa sendvičové prvky líšia v mnohých charakteristikách a použitých materiáloch, takže táto kapitola môže byť použitá ako druh inštrukcie, najmä ak kupujete už hotové výrobky.

Vnútorný priemer rúrky	Je to veľmi dôležitý ukazovateľ, pretože komínový tah priamo závisí od toho. Priemer je vypočítaný na základe výkonu kotla a jeho typu (ako je dobre známe, v prípade tuhého paliva je množstvo spaľovacích produktov oveľa vyššie ako množstvo spaľovacieho plynu a iné). Preto čím väčšia je veľkosť, tým vyššia je cena.
Izolačný materiál	Bez ohľadu na to, ktorú si zvolíte, musí byť nehorľavý. Najlepším riešením je kamenná vlna, ktorá má vysoké tepelnoizolačné vlastnosti a dokáže odolávať aj účinkom otvoreného ohňa, čo zaručuje najvyššiu úroveň bezpečnosti
Materiál na výrobu rúr	Najčastejšie sa používajú dve možnosti - bežná a nerezová oceľ. Prvý materiál má nízke náklady, ale je náchylný na koróziu, čo znižuje životnosť výrobkov, pretože produkty spaľovania majú veľmi vysokú agresivitu. Nehrdzavejúca oceľ je oveľa silnejšia a odolnejšia, ale jej cena je niekoľkonásobne vyššia ako bežná oceľ
Hrúbka steny rúry	Všetko je jednoduché: čím je tento ukazovateľ viac, tým je výrobok odolnejší. Nemali by ste šetriť na hrúbku, pretože povrch je neustále ovplyvňovaný vysokou teplotou, kondenzátom a agresívnymi látkami a tenké rúry sa stanú nepoužiteľnými veľmi rýchlo.
Hrúbka izolácie	Ďalším dôležitým faktorom, ktorý ovplyvňuje stupeň tepla vonkajšieho povrchu, čím je väčšia vrstva tepelného izolátora, tým nižšia je teplota vonkajšieho plášťa
Materiál vonkajšieho potrubia	Najčastejšie sa na tieto účely používa pozinkovaná oceľ - lacný a pomerne trvanlivý materiál. Môžete tiež použiť možnosť nerezovej ocele, vyzerá to oveľa lepšie, ale cena je veľmi odlišná

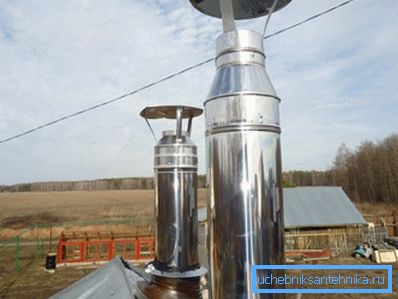

Veľmi často sa používa možnosť, pri ktorej sa potrubia s vonkajším náterom z nehrdzavejúcej ocele používajú zvnútra a pozinkované vo vnútri, čo umožňuje zlepšiť vzhľad uličných častí potrubia a ušetriť na neviditeľných prvkoch

Vlastnosti výroby a inštalácie výrobkov

Veľké množstvo produktov pre komíny možno nájsť na trhu, ich náklady sú však dosť vysoké a takéto náklady nie sú vždy opodstatnené, najmä ak sa systém realizuje v dachi, kde sú dôležité úspory. Budeme sa pozerať na to, ako vytvoriť sendvičové potrubie s vlastnými rukami a vykonať správnu inštaláciu systému.

Ako vykonať samo-montáž komínových prvkov

Aby ste pochopili tento proces, zvážte vytvorenie sendvičovej rúry s vlastnými rukami vo forme pokynov krok za krokom:

Najprv sa kupuje rúra pre vnútornú dutinu, ktorej priemer sa vypočítava na základe výkonu a typu zariadenia. Spravidla je veľkosť 100-120 mm a pre najsilnejšie vybavenie - 150-180 mm. V priemyselných zariadeniach sa používajú väčšie priemery, takže nemá zmysel ich posudzovať.

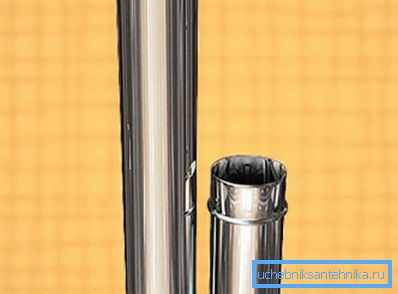

Najlepšie je zakúpiť potrubie s hotovými spojovacími prvkami, čo zjednoduší montáž a zvýši spoľahlivosť konštrukcie.

Ďalej budete potrebovať kamennú alebo čadičovú vlnu na izoláciu vnútorného prvku, hrúbka môže byť iná, ale je dôležité mať na pamäti, že čím je vrstva väčšia, tým je bezpečnejšia konštrukcia a čím menej sa vonkajšia časť prvku zahreje. (Pozri tiež článok Rúra pre kachle: funkcie.)
Vonkajšia skriňa by mala byť zvolená s ohľadom na vnútornú rúrku a vrstvu izolácie, výsledný návrh by mal poskytnúť husté usporiadanie izolátora. Najúžasne sa používa lacná pozinkovaná oceľ, môžete vyrobiť potrubia sami, alebo si ich môžete zakúpiť v hotovej podobe.

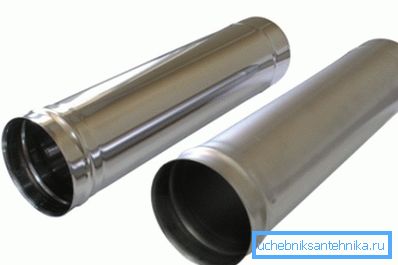

Nehrdzavejúca oceľ sa líši od galvanizácie tým, že povrch svieti, okrem toho, že sa jej vzhľad prakticky počas rokov nezmení.

Pamätať! Ak sa používa oceľová rúra, mala by byť hrubostenná, u výrobkov z nehrdzavejúcej ocele môže byť toto číslo menšie, pretože tento materiál je oveľa lepšie odolný voči vysokej teplote a kondenzátu.

Montáž je veľmi jednoduchá: odoberá sa časť vnútornej rúrky, ktorá je starostlivo zabalená do kamennej vlny. Práca sa vykonáva postupne: časť zabalená v izolácii je vložená do vonkajšej časti potrubia podľa prierezu. Je dôležité montovať prvky s najvyšším možným tesnením tepelného izolátora.

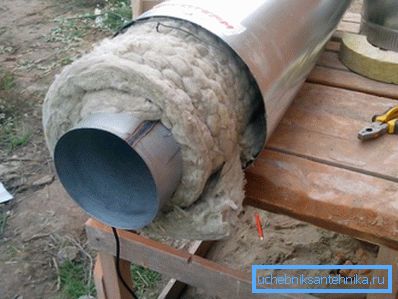

Voľné uloženie izolácie výrazne znižuje izolačné vlastnosti výrobkov

Tip! Zameranie by malo byť na kĺby vnútorných rúrok, zásuvky by mali byť čisté a vyrovnané, niekedy na zvýšenie pevnosti, ktoré dáva zmysel dodatočne posilniť spojenie so svorkami.

Ako je vidieť, vytváranie sendvičových rúrok je dosť jednoduché, je dôležité, aby sa všetky prvky spojili veľmi presne tak, aby dym a kondenzát neprenikli z vnútra komína do izolácie alebo dokonca vonku.

Pre ohrievače vody a malé kotly sú potrubia s vnútorným priemerom 100 mm a hrúbkou izolácie 2 cm perfektné

Inštalácia systému

Táto fáza je tiež veľmi dôležitá, pretože nesprávna inštalácia sendvičovej rúry vedie k prenikaniu dymu a kondenzátu do miestnosti a výrazne znižuje životnosť konštrukcie. Na rozdiel od potrubia na vetranie sa na komínoch vyrábajú oveľa vyššie požiadavky a akékoľvek porušenie môže viesť k zákazu prevádzky systému technickými a požiarnymi úradmi.

Montáž sa vykonáva v nasledujúcom poradí:

Inštalácia je zhora, začínajúc od kotla. Neodporúča sa izolovať časť potrubia v blízkosti kotla, navyše by táto časť mala byť odnímateľná, pretože sa vypaľuje rýchlejšie ako ostatné a bude treba ju vymeniť oveľa skôr ako všetky ostatné.
Ako viete, kondenzát sa zhromažďuje vo vnútri potrubia a na konci otvoru potrubia ho môžete odobrať, môžete naň umiestniť odpalisko, na ktoré je možné pripojiť lievik s kohútikom dole. Zhromažďuje kondenzát a môžete ho ľahko a jednoducho odstrániť, čo má pozitívny vplyv na trvanlivosť celého systému.

Je dôležité mať jednotku na odstraňovanie kondenzátu.

Vnútorné prvky sú inštalované so zásuvkami smerom hore, čo eliminuje únik kondenzátu.. Každé nasledujúce potrubie je vložené do predchádzajúceho potrubia, vďaka čomu kvapalina prúdi dole do špeciálne navrhovanej komory na zber vody, z ktorej je následne odstránený žieravý kondenzát.
Na zabezpečenie najlepšej spoľahlivosti kĺbov sú všetci kamaráti navyše ošetrení tmelom.. A musíte použiť tepelne odolnú verziu, ktorá dokáže odolávať teplotám až do 1500 stupňov, najčastejšie má kompozíciu červenú alebo čiernu farbu a na obale je vyznačené maximálne množstvo teploty, pri ktorom sa kompozícia môže použiť.

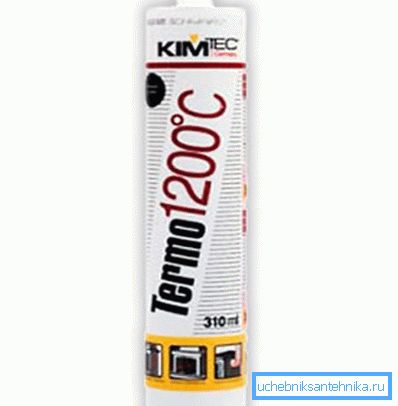

Zloženie na tesnenie musí odolávať aj najvyšším teplotám.

Vonkajšie trubice sú naopak navzájom spojené a upevnené pomocou skrutiek alebo nitov..
Ak potrebujete namontovať rúry na sendvičové panely alebo iné plechy, najlepšie je použiť špeciálne svorky na nastavenie vzdialenosti od steny.

záver

Použitie sendvičových rúr umožňuje rýchlo vytvoriť vysokokvalitný systém produktov spaľovania výfukových plynov bez zručností ohrievača pecí a zaťažení stavebných konštrukcií. Videá v tomto článku pomôžu ešte lepšie pochopiť niektoré odtiene.
