Rúry pre vykurovanie: prehľad troch možností na usporiadanie

Ak chcete vytvoriť systém na vykurovanie vody, potrebujete výkonný vykurovací kotol a vysokokvalitné radiátory. Ale nie menej dôležité sú rúry na vykurovanie, ktoré slúžia na prepravu chladiacej kvapaliny a pripojenie všetkých potrebných prvkov do jedinej siete.

Pokyny na výber najvhodnejších súčastí sú uvedené nižšie.

požiadavky

Predtým, ako odpovieme na otázku, ktoré potrubia sa používajú na vykurovanie, je potrebné určiť najdôležitejšie technické vlastnosti častí, ktorým je potrebné venovať pozornosť pri nákupe.

Takže potrubia a tvarovky používané na ohrev vody musia spĺňať tieto požiadavky:

Venujte pozornosť! Vyššie uvedené nie sú všetky kritériá výberu potrubia. Najmä nezabudnite správne vybrať veľkosť dielov (inak batérie a trysky kotla jednoducho nemôžu byť spojené s potrubím). Významný vplyv na kúpnu cenu má výrobca.

Napríklad české výrobky Ecoplast majú vynikajúce vlastnosti a veľmi prijateľné náklady. No a posledná - jednoduchosť inštalácie rukami. Oceľové rúry, aj keď odolné, ale flexibilné časti polyméru sú oveľa jednoduchšie pretekať cez miestnosti a dokopy navzájom.

Aby ste sa uľahčili rozhodnúť, ktoré potrubia sú potrebné pre vykurovací systém, zvážime niektoré možnosti podrobnejšie.

Odrody výrobkov

Možnosť 1. Z ocele

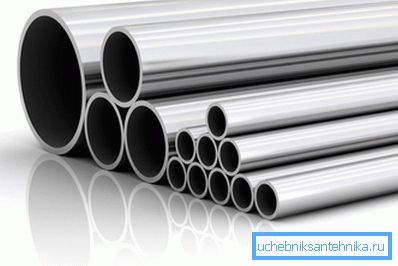

Rúry z obyčajnej uhlíkovej ocele sa už dlhodobo používajú na výrobu vodovodných a vykurovacích systémov.

Je to spôsobené ich dvoma funkciami:

• najvyššia pevnosť - časti odolávajú vnútornému tlaku vody presahujúcemu 20 atmosfér a neklesajú z vonkajších a vnútorných fyzikálnych vplyvov vrátane šoku;
• vynikajúca tepelná odolnosť - rúrky si zachovajú svoju celistvosť aj vtedy, keď sa nad nimi naleje voda s teplotou vyššou ako 150 stupňov Celzia.

Venujte pozornosť! Tieto údaje sú len orientačné. Ak inštalujete oceľové rúry do vykurovacieho systému, neznamená to, že inžinierska sieť odolá takýmto zaťaženiam. Slabým spojom môžu byť dýzy, kohútiky, čerpadlá, filtre a tak ďalej.

Na druhej strane, používanie takýchto častí sa postupne upúšťa, pretože spolu s výhodami oceľ má niekoľko skôr významných nevýhod:

1. Citlivosť na koróziu. V závislosti od priemeru a hrúbky stien môžu oceľové rúry v systémoch vykurovania trvať od 10 do 20 rokov, po ktorých sa stanú nepoužiteľnými. Hovoríme o vytvorení hrdze ako vo vnútri potrubia, tak aj vonku.

Tip! Na ochranu vonkajších častí klimatickej siete pred negatívnym vplyvom prostredia pomôže banálny náter a ochranný smalt. Pokrytie potrubí z času na čas s farbou, výrazne predĺžiš ich životnosť.

1. Zníženie vnútornej prierezovej plochy. Počas prevádzky sú oceľové rúry upchaté minerálnymi ložiskami, častami hrdze a ďalšími prvkami. V priebehu času ich kapacita klesá, čo negatívne ovplyvňuje fungovanie klimatického systému.

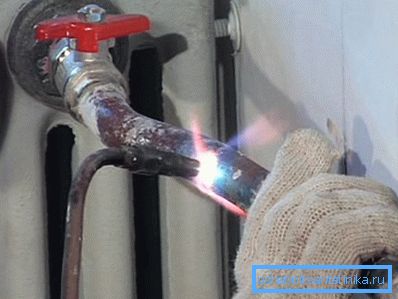

2. Problém s inštaláciou. Počas inštalácie musíte použiť špeciálne zariadenie na ohýbanie a spájanie dielov, ako aj na to, aby ste mali určité schopnosti a schopnosti pracovať s plynovým horákom.

Ďalším bodom je neestetický vzhľad. Oceľové stúpačky neumožňujú skryté uloženie na steny a podlahu, takže budú vždy viditeľné. Aby ste dosiahli estetický vzhľad, použite na vykurovacom potrubí množstvo obrazoviek a podložiek.

Najpopulárnejším a najúčinnejším spôsobom je inštalácia diaľnic do krabičiek zo sadrokartónu. Táto metóda dokonale skryje všetky prvky bez estetického vzhľadu, aj keď je vzdialenosť medzi vykurovacími potrubiami dostatočne veľká.

Venujte pozornosť! Okrem ocele sú pre vykurovanie aj liatinové rúry. Častejšie sa však používajú v systémoch na vykurovanie pary, ako v systémoch na vykurovanie vody, ako aj pri navrhovaní výmenníkov tepla v priemyselných zariadeniach.

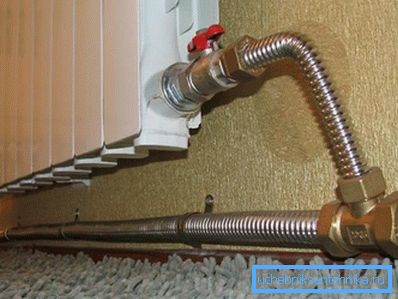

Možnosť 2. Nehrdzavejúca oceľ

Nevýhody oceľových častí, ktoré boli spomenuté v predchádzajúcej časti, majú nehrdzavejúce potrubie na vykurovanie. A hovoríme nielen o inom zložení materiálu, ale o úplne inom dizajne.

Tu sú len niektoré z prvkov modernej nerezovej rúry, ktorá sa používa na montáž klimatizačných systémov:

• s hrúbkou steny 0,5 mm, sú perfektne ohnuté ručne a zachovávajú priemer vnútorného prierezu v zákrute, čím zabraňujú záhybom;
• spojených s armatúrami s silnými silikónovými tesneniami;
• udržiavajte vnútorný tlak nosiča tepla nad 15 atmosfér pri teplote do + 150 stupňov Celzia.

Tieto časti majú len jednu, ale významnú nevýhodu - nerezové rúry sú pomerne drahé. Preto najrozšírenejšia inštalácia klimatických systémov dostala plast, s mnohými výhodami za veľmi dostupné ceny.

Možnosť 3. Z polymérov

Trh s plastovými rúrkami, ktorý možno použiť na usporiadanie vykurovacích sietí, je dosť rôznorodý.

Nasledujúce odrody sú populárne:

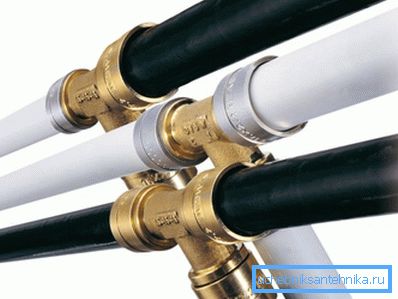

1. Kovový plast. Tieto potrubia boli široko používané v súkromnej konštrukcii na konci 20. storočia, ale ich popularita sa výrazne znížila. Faktom je, že aj keď samotné potrubia, zosilnené fóliou, sú dostatočne pevné, tesnosť a životnosť kompresných tvaroviek, ktoré sa používajú na spojenie častí navzájom, je veľmi žiaduce.

Lisovacie armatúry pomáhajú predchádzať problémom, ale na to, aby s nimi mohli pracovať, sú potrebné špeciálne nástroje a zručnosti.

Pokiaľ ide o technické vlastnosti kovových rúr, sú to:

• maximálny tlak - od 12 do 15 atmosfér;
• teplota chladiacej kvapaliny - až 95 stupňov Celzia.

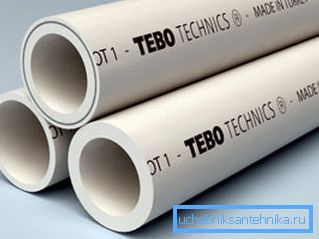

1. polypropylén. Rúry z tohto typu plastu sa používajú oveľa častejšie. Odlišujú sa pri zvýšenej trvanlivosti, ale nemajú radi príliš vysokú teplotu nosiča tepla.

Rovnaký spomínaný ekoplastický materiál je schopný prepravovať kvapalinu pod tlakom až do 20 atmosfér, avšak ak teplota vody stúpne na 95 stupňov, táto hodnota okamžite klesne na 6.

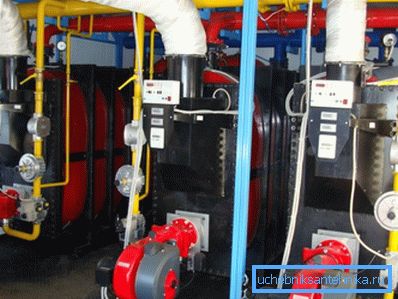

Polypropylén je ideálny pre inštaláciu v samostatných systémoch s plynovými a elektrickými kotlami. Inštalácia v mestských apartmánoch s centralizovaným tokom chladiacej kvapaliny je však lepšie odmietnuť, pretože vodné kladivo môže ľahko zničiť vašu klimatizačnú sieť.

Tip! Na vykurovanie je lepšie použiť vystužený polypropylén. Nie je len odolnejšia, ale má aj nižší koeficient tepelnej rozťažnosti. Je možné inštalovať dostatočne dlhé časti potrubia bez použitia kompenzačných slučiek alebo ohybov.

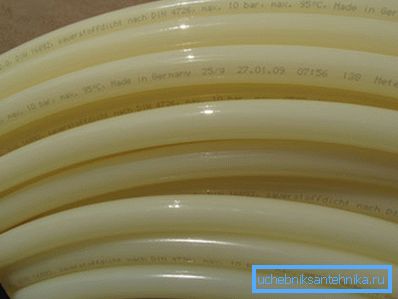

1. Zosieťovaný polyetylén. Hlavnou kvalitou týchto potrubí je flexibilita. Udržujte tlak na 10 atmosfér pri teplote 80 stupňov.

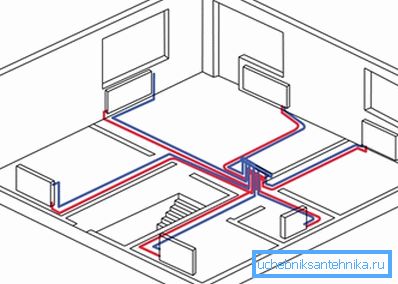

Ideálne pre samostatné radiálne káblové systémy. Taktiež sa široko používa pri usporiadaní systémov podlahového vykurovania.

Predané vo forme pozícií, takže môžete položiť segmenty akejkoľvek dĺžky. Môžu byť zatepľované v poteru, ale musí sa zabezpečiť, aby sa neaplikovalo žiadne spojenie s betónom, inak budete musieť demontovať poter v prípade úniku.

Typy zapojenia

Bez ohľadu na to, aké rúry na vykurovanie a voda si vyberiete, mali by ste ich správne nainštalovať. Práca by mala byť vykonaná takým spôsobom, aby sa zabezpečilo rovnomerné rozdelenie chladiacej kvapaliny na všetky radiátory a iné prvky systému.

Existuje niekoľko bežných možností:

1. Ohrev v jednej rúre. Tento typ elektroinštalácie bol predtým použitý pri výstavbe bytových domov. Iným menom je Leningrad. Ide o krúžok potrubí, položených pozdĺž obvodu domu, ku ktorému sú radiátory ukotvené paralelne alebo postupne.

Ide o najjednoduchšiu schému, ktorá vyžaduje minimálny počet potrubí a tvaroviek.

Nevýhody tohto riešenia sú zrejmé:

• nemožnosť regulácie teploty v jednotlivých miestnostiach s termostatmi;
• ak sa chladič rozpadne alebo uniká, nemôžete ho vymeniť ani opraviť bez zastavenia činnosti celého klimatického systému a vypustenia chladiacej kvapaliny;
• Radiátory, ktoré sú bližšie k kotlu, vykurujú viac ako prvky namontované v odľahlých miestnostiach, takže je potrebné správne vybrať počet sekcií v vykurovacích zariadeniach.

1. Rozloženie dvojitého potrubia. V tomto prípade jeden hlavný potrubie dodáva chladiacu kvapalinu do radiátorov a druhý - spätný prietok - dodáva chladiacu kvapalinu do vykurovacieho kotla.

Aj keď je metóda inštalácie s dvoma rúrami drahšia, jej výhody vám neznemožnia výber:

• všetky prvky vykurovacieho systému sú rovnomerne zahrievané;
• Pomocou automatických alebo ručných regulačných ventilov môžete zvýšiť alebo znížiť objem tekutiny prúdiacej do batérie, čím sa mení teplota v priestoroch;
• ak dôjde k úniku, je možné poškodenú oblasť odrezať pomocou žeriavu bez toho, aby sa prekrýval prúd chladiaceho média s inými prvkami systému.

Venujte pozornosť! Okrem vyššie uvedených možností je tu tiež trojvrstvový vykurovací systém, rovnako ako štvor rúrkový a radiálny. Ide o veľmi exotické možnosti, ktoré sa používajú v prípadoch, keď je potrebné zorganizovať niekoľko vykurovacích krúžkov s rôznou teplotou nosiča tepla (napríklad pre radiátory a systémy podlahového vykurovania).

záver

Rúry pre vykurovanie sú nepochybne dôležitým prvkom vykurovacieho systému, pretože životnosť a účinnosť klimatickej siete závisia od ich kvality, tesnosti a sily. Aby nedošlo k problémom počas 10-15 rokov prevádzky, kúpte aj vysokokvalitné armatúry, ventily a ďalšie časti potrebné na inštaláciu.

Ďalšie informácie o dizajne inžinierskych systémov súkromného domu nájdete v tomto videu.
