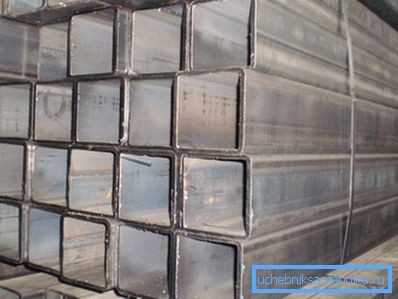

Rúry 160 až 160: podrobný prehľad a rozsah

Profilové rúry sú veľmi odlišné od ich "kruhových náprotivkov". Obdĺžnikový, štvorcový alebo oválny tvar znemožňuje ich používanie napríklad ako potrubie na vodoinštaláciu alebo kanalizáciu, ale otvára množstvo ďalších možností. Najmä ploché hrany umožňujú ich použitie na konštrukciu rámov pre rôzne štruktúry.

Regulačné požiadavky na profilovú rúrku

Dokonca aj vtedy, keď bude plynovod využívaný na obchodné účely a všetka práca bude vykonaná ručne, nebude sa stať, aby ste sa oboznámili s normami.

Môžete vybrať niekoľko takýchto dokumentov naraz, ktoré sa týkajú charakteristík, pravidiel označovania, spôsobu výroby a ukladania štvorcového potrubia:

• GOST 8639-68 - dokument zobrazuje rozsah na štvorcové potrubie, špecifikuje pravidlá označovania a základné požiadavky na geometrické rozmery;
• GOST 8639-82 - obsahuje rovnaké údaje s menšou zmenou a doplnením;

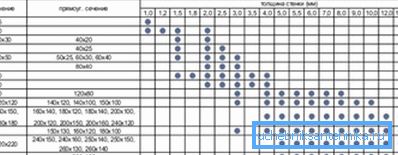

• GOST 30245-2003 - posledný regulačný dokument, ktorý kombinoval údaje nielen cez potrubie so štvorcom, ale aj s pravouhlým úsekom. Navyše sa v mixe produktov objavili nové veľkosti, ktoré sa nenachádzali v dokumentoch predchádzajúcich rokov. Okrem geometrických vlastností je hmotnosť potrubia uvedená aj v produktovej zmesi, napríklad hmotnosť tvarovanej rúrky 160 x 160 x 6 je 28,29 kg / m. m.

Požiadavky na geometrické vlastnosti

Profilové potrubia sa často používajú ako nosné konštrukcie, preto zohráva zvlášť dôležitú úlohu dodržiavanie geometrie úseku pozdĺž celej dĺžky.

Požiadavky sú preto dosť ťažké:

• uhol medzi stenami potrubia musí byť rovný 90 °. Maximálna chyba je 1,5?

Venujte pozornosť! Ak je prierez potrubia veľmi odlišný od štvorca, bude horšie odolávať skrútenej deformácii. To môže mať vplyv na pevnosť konštrukcie ako celku.

• prípustné zakrivenie povrchu potrubia je dĺžka 1 mm / 1 m, na základe tohto obmedzenia sa vypočíta celkové povolené zakrivenie po celej dĺžke;
• prípustné krútenie sa vypočíta pomocou vzorca 2 mm + 0,5 mm • L, kde L je dĺžka celej rúry;
• Okrem toho je riadená kolmica rezu. To znamená, že dĺžky na všetkých stranách by mali byť rovnaké (odchýlka dĺžky je povolená až do +60 mm pre potrubia rozmerových a viacnásobných dĺžok);
• hrúbka steny musí zodpovedať hárku, z ktorého bola rúra vytvorená. Tento parameter výrazne ovplyvňuje hmotnosť, takže hmotnosť potrubia 160x160x6 je 28,29 kg / bar. m, ale s nárastom hrúbky len 1 mm, tento údaj sa už zvyšuje na 32,31 kg / bar. m.

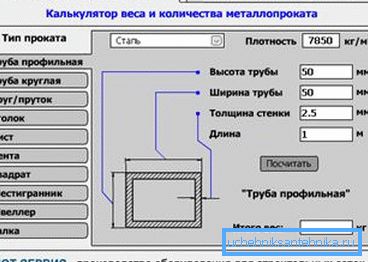

Venujte pozornosť! Presnejšie, hmotnosť potrubia môže byť určená pomocou špeciálnych on-line kalkulačiek. Takže môžete brať do úvahy nielen geometriu úseku, ale aj materiál, z ktorého sa vyrába potrubie.

Zvláštna pozornosť sa venuje polomeru zaokrúhľovania. Štandard udáva, že polomer zakrivenia by nemal prekročiť dvojnásobok hrúbky kovu.

Samozrejme, že v tejto otázke existuje určitá tolerancia, rozsah prípustných hodnôt polomerov zakrivenia závisí od hrúbky steny:

• pri hrúbke menšej ako 6,0 mm by mala byť hodnota polomeru zakrivenia v rozmedzí od 1,6 do 2,4 hrúbky kovu;
• pri hrúbke 6,0 - 10,0 mm by polomer nemal presiahnuť 2,0 až 3,0 hrúbky steny;
• ak hrúbka presahuje 10 mm, potom môže byť hodnota polomeru v rozmedzí 2,4 - 3,6 hrúbky kovu.

Pokiaľ ide o výšku úseku, ak nepresahuje 100 mm, tolerancia je ± 0,8%. Ak je veľkosť profilu väčšia ako 100 mm, chyba by nemala presiahnuť ± 1% (minimálna hodnota ± 0,5 mm).

Technologické požiadavky

Okrem presného dodržiavania geometrických rozmerov musí profilové potrubie spĺňať niekoľko ďalších kritérií. Takéto ukazovatele ako je kvalita rezu, umiestnenie zvaru a jeho pevnosť sú nevyhnutne kontrolované.

Venujte pozornosť! Pokiaľ ide o kvalitu rezu, je tu pohľad na prítomnosť ostružiniek. Takže zákazník ich nemusí čistiť vlastnými rukami, sú odstránené aj v továrni.

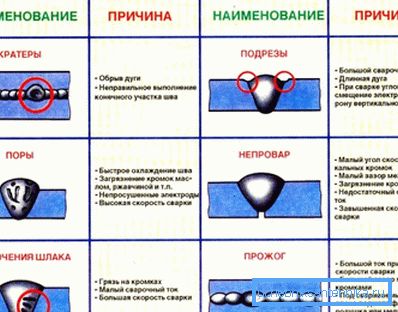

Zvlášť opatrne kontrolovaný zvar, pretože teoreticky ide o najnebezpečnejšie miesto v potrubí. V prípade neúplného zvárania, nedodržania zváracej technológie, môže byť potrubie jednoducho roztrhnuté zaťažením.

Aby ste tomu zabránili, musíte dodržiavať tieto pravidlá:

• Zváranie by malo byť umiestnené mimo plutvy potrubia. Minimálna vzdialenosť je 4-násobok hrúbky kovu;
• nedostatok penetrácie je povolený (t. j. miesta, kde hrany šev nespĺňajú). Až 50 mm neúplnej penetrácie je povolené na 1 m dĺžku, ale maximálna dĺžka takejto časti je obmedzená na 20 mm;

• pevnosť v ťahu švu by mala byť 95% pevnosti kovu, z ktorého je vyrobená rúra. Náklady na chybu môžu byť príliš vysoké;
• takže zvar nezasahuje do inštalácie, z neho sa odstráni otvory (iba vonku). Ak hrúbka steny nepresiahne 4 mm, potom sa šev nesmie zdvíhať nad kovom o viac ako 0,5 mm, s hrúbkou väčšou ako 4 mm, prípustná výška sa zvýši na 1,0 mm.

Aj vo fáze prijímania sa vykonáva čisto vizuálna kontrola kovového povrchu. Je nežiaduce, aby kov mal hlboké pätky, silnú vrstvu šupky alebo hrdzu. Tieto javy sú povolené, ale nemali by ovplyvňovať hrúbku pri čistení potrubia. Podrobnejšie pokyny na kontrolu kvality sú uvedené v samotnej norme.

Výber materiálu pre profilové potrubie

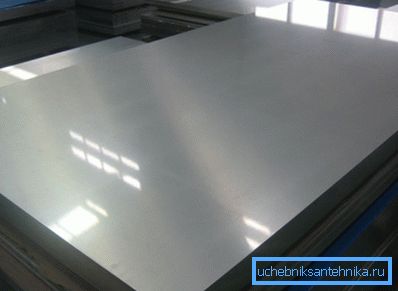

Východiskom pre štvorhranné potrubie je plechová oceľ, to je hlavná požiadavka GOST 30245-2003.

Pokiaľ ide o materiál, výber je medzi rôznymi triedami ocele, najčastejšie používanými:

• stavebné ocele;
• nízkolegované ocele;
• uhlíka;
• všeobecný účel.

Hlavným kritériom výberu materiálu sú prevádzkové podmienky potrubia.

Príklady použitia štvorcového potrubia

Vďaka vysokej pevnosti sa profilové rúry stali dôstojnou súťažou pre bežné kanály a I-nosníky. Toto je uľahčené nízkou hmotnosťou takéhoto potrubia, pretože hmotnosť profilového potrubia 160x160x5 je 23,83 kg / hod. m.

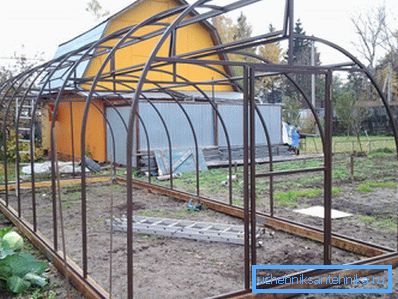

Najčastejšie sa používa ako nosná konštrukcia pre ľahké konštrukcie, napríklad hangáre, skleníky, perá pre hospodárske zvieratá atď. Malé rozmery sa dajú úspešne využiť na výstavbu elegantných a odolných prístreškov, balkónov, plotov na chatkách.

Väčšie veľkosti sa v PGS široko používajú. Napríklad štvorhranná trubica s veľkým prierezom môže pôsobiť ako trvalé debnenie. Vďaka tomu sa ušetrí čas na konštrukciu bežného dreveného debnenia a pevnosť konštrukcie sa zvyšuje.

sčítanie

Profilové rúry - pomerne populárny stavebný materiál. Vďaka vysokým pevnostným vlastnostiam sa dajú efektívne používať nielen v súkromnej konštrukcii, ale aj v pieskovom a štrkovom mixéri (pozri tiež článok Prub PE - materiálové prvky a rôzne možnosti montáže).

Informácie v článku pomôžu vytvoriť všeobecný dojem o štvorcovom potrubí a určia výber veľkosti.

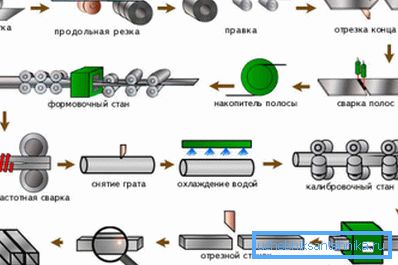

Videá v tomto článku zobrazujú hlavné štádiá výroby štvorcového potrubia.
