Rúrkový závit: typy a charakteristiky

Najčastejšie je inštalácia skládateľných typov potrubí vykonávaná pomocou závitového pripojenia. Pre jednoduchosť sú všetky vlákna použité v rúrkach štandardizované. Ďalej uvažujeme o ich hlavných charakteristikách, druhoch, spôsoboch aplikácie a dimenzovaní.

typy

charakteristiky

Každý vie, ako vyzerá vlákno - je to postupnosť skrutkových drážok, ktoré majú konštantný rozstup a úsek. Môže byť aplikovaný na povrch valcového alebo kužeľovitého tvaru.

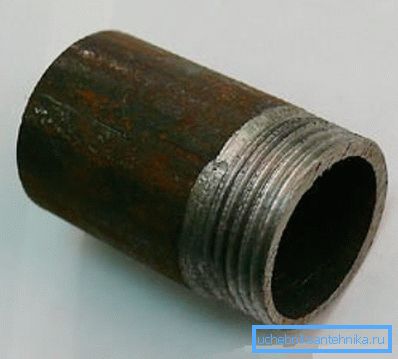

Pokiaľ ide o rúry, rezanie sa môže použiť v produktoch na rôzne účely, aby sa zabezpečila skladateľná inštalácia potrubia. Najčastejšie sa vyskytuje v dodávkach vody a vykurovacích systémoch pre domácnosť.

Jeho hlavnými charakteristikami sú tieto ukazovatele:

• umiestnenia;
• Meranie veľkosti jednotky;
• smer;
• Profil vytvárania vlákien;
• Počet návštev.

Treba poznamenať, že závitové pripojenie potrubia je pomerne izolovaná skupina noriem, ktorá je regulovaná podľa GOST 6357-81.

Venujte pozornosť! Pripojenie potrubia s prierezom väčším ako 6 palcov by sa malo vykonávať zváraním.

Whitworth

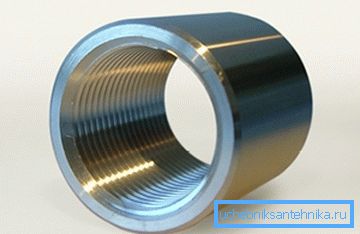

Vyrezávacia palica sa aplikuje na kovové rúry a tiež na kovové a plastové potrubné tvarovky typu sklápania. Podľa GOST jej hlavné charakteristiky sú rozteč a priemer.

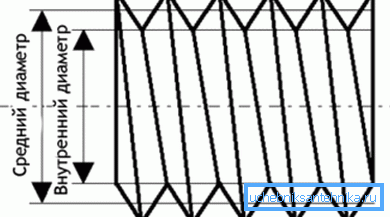

Tento parameter možno navyše chápať ako:

• Vonkajší priemer - vzdialenosť medzi hornými protiľahlými bodmi umiestnenými na vrcholoch hrebeňov.
• Vnútorné - vzdialenosť medzi dolnými protiľahlými bodmi umiestnenými na priehlbinách drážok.

Rozdiel v týchto parametroch je určený výškou profilu.

Krok, pretože nie je ťažké uhádnuť - je to vzdialenosť medzi susednými zákrutami. Tento parameter je vždy rovnaký pre celú závitovú sekciu. Všetky rozmery v tomto prípade sú v palcoch.

Nasledujúca tabuľka zobrazuje rozmer potrubia v mm:

Venujte pozornosť! Ďalšie dimenzie zahŕňajú potrubné vlákna GOST 6357-81.

V každodennom živote sa najčastejšie používajú rúry s nasledujúcimi druhmi rezania:

• S krokom 14 závitov na palec:

• priemer 3/4?;
• 1/2?.

• priemer 1 1 - 4;
• 1a;
• 2a;
• 1 1/2?

metrický

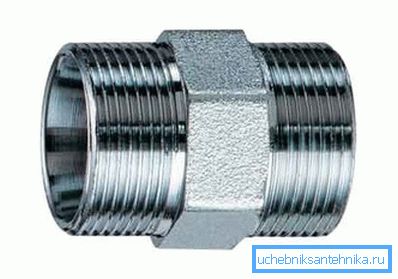

Hlavné charakteristiky metrického rezu, rovnaké ako palce - priemer a vzdialenosť medzi závitmi. Ale v tomto prípade, ako sa odlišuje metrický závit od závitu rúrok?

V skutočnosti existuje len veľmi málo rozdielov, hlavné sú v nasledujúcich bodoch:

• Tvar hrebeňa profilu. Pruhový profil je viac ostrý.
• Metrické rozmery sú v milimetroch. Avšak pre pohodlie môžete previesť potrubné závity v mm.
• Rozpätie v palcovom prevedení sa nepovažuje za mm, ale za vlákna - počet drážok, ktoré sa hodia na palcovú meraciu čiaru. Napríklad v štandardných vodovodných potrubiach existujú dve verzie "kroku":

• na 11 vláknach (2,31 mm);
• na 14 vláknach - (1,8 mm).

V ostatných prípadoch sa potrubia a metrické nite neodlišujú.

Venujte pozornosť! Veľkosť trubice je iná ako bežné. Jeden taký palec je 3,33 cm, nie 2,54.

dimenzovanie

Metrický závit a rúrka sa merajú rovnakými nástrojmi:

• kalibru;
• strmene;
• Combs.

Preto pokyny na meranie týchto parametrov pre palec a pre metrickú konštrukciu vyzerajú rovnako. Rovnako ako kalibr môžete použiť zväzok alebo spojku so známymi parametrami.

Meranie vzdialenosti medzi cievkami je pomerne jednoduché - musíte skrutku zaskrutkovať do časti alebo maticu na ňom skrutkovať. Ak proces skrutkovania nespôsobuje problémy a súčasne skrutka alebo matica pevne sedia, potom vzdialenosť závitov na rúrke zodpovedá tomuto parametru na skrutke.

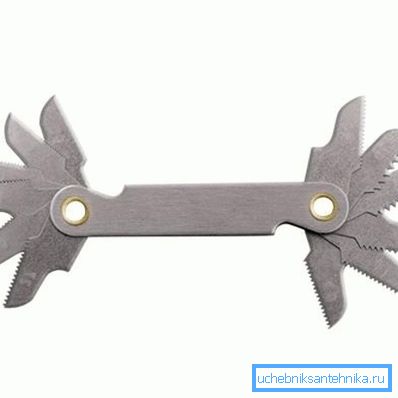

Merač závitov funguje ešte jednoduchšie. Tento nástroj obsahuje meracie dosky, ktoré sa podobajú súboru súborov na nechty. Tieto pilníky sú aplikované na sekciu s cievkami. Ak sa profil zhoduje, hodnota prerezania zodpovedá hodnote uvedenej na doske nástroja.

Venujte pozornosť! Pomocou kalibru a mikrometra je možné merať len vonkajší priemer. Preto je najlepším nástrojom na tento účel meradlo a rozchod.

Aplikačné metódy

Dnes existujú dva spôsoby rezania:

• mechanická;
• Ruky, pomocou matríc a kohútiku.

Technológia ručného rezania je nasledovná:

• Najskôr je potrebné pripevniť rúrku do zveráka.

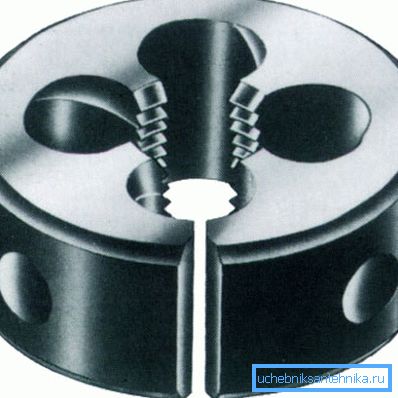

• Ďalej musí byť kohútik vložený do kohúta a matrica pre rúrkové závity v držiaku formy.
• Potom sa doska umiestni na potrubie a do nej vložte kohútik. Potom otočte rukoväte nástroja.
• Ak je to potrebné, operácia rezania sa musí niekoľkokrát opakovať, aby došlo k prerezaniu telesa rúrky na požadovanú hĺbku, čím sa zabezpečí rovnomerná výška profilu.

Samozrejme, mechanická metóda rezania, t.j. na sústruhu poskytuje vyššiu kvalitu. Preto musí uplatňovať vlákna v dielni, okrem ceny pre podobné služby sústružníka je spravidla celkom cenovo dostupné.

záver

Závitové pripojenie je veľmi populárne v domácich potrubiach. Treba však mať na pamäti, že závitová časť potrubia môže mať rôzne parametre, ktoré potrebujete vedieť, aby ste si vybrali kompatibilné armatúry a ďalšie časti potrubia.

Podobné informácie je možné získať z tabuliek v referenčných knihách alebo samostatne zmerané. Z videa v tomto článku môžete získať viac informácií o tejto téme.
