Rúrka na elektrické vedenie: nainštalujte bezpečné

Plastové a kovové rúry na elektrické vedenie sa používajú takmer všade. Najčastejšie sa však tento spôsob inštalácie používa pri vytváraní elektrickej siete v dome, nosné steny a priečky sú vyrobené z horľavých materiálov. Tu je našou hlavnou úlohou chrániť proti vznieteniu a používanie rúrkových kanálov nám dáva príležitosť poskytnúť túto ochranu v plnom rozsahu.

Nižšie vysvetlíme, prečo je možné použiť kladenie drôtov v rôznych rúrach, ako aj to, ktoré materiály sa lepšie používajú na tieto účely.

Skryté montážne tipy

Potreba použitia rúrkových uzatvorených kanálov na kladenie káblov v stenách pod podlahou a stropom je vysvetlená týmito úvahami:

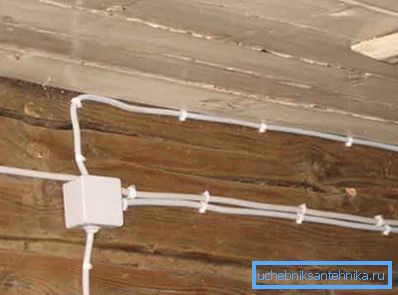

• Hlavná vec v tomto prípade je samozrejme dodržiavanie požiarnej bezpečnosti. V drevených domoch, ako aj v konštrukciách postavených panelovou technológiou s horľavou izoláciou v hrúbke stien musia byť všetky drôty uložené buď v oceľových, alebo v plastových žiaruvzdorných prípadoch.
• Po druhé, potrubia na elektrické vedenie v drevenom dome chránia vodiče pred poškodením počas stavebného zmrašťovania v dôsledku prirodzeného sušenia dreva.

Venujte pozornosť! Toto platí obzvlášť pre uzly zadnej časti, pretože v týchto bodoch môže nerovnomerné zaťaženie pôsobiť na blízko oblasti vodiča.

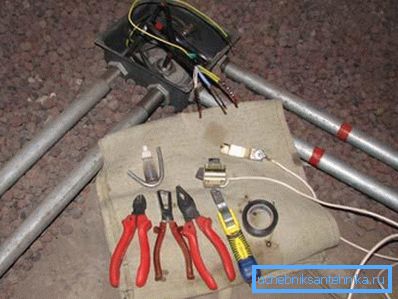

• Po tretie, ak je kábel položený pod podlahou, oceľová alebo pevná plastová rúra ho ochráni pred poškodením v dôsledku prevádzkového zaťaženia.

• Nakoniec táto montážna technika uľahčuje zmenu vodičov. PVC potrubie pre elektrické vedenie s výstupom do spojovacej skrine je veľmi výhodné pre údržbu a ak nie sme príliš líní a farebne kódovaní vodiče, potom ťažkosti by nemali vzniknúť vôbec.

Ako môžete vidieť, argumenty v prospech použitia takých detailov sú dosť. Jednotlivé modely môžeme vyzdvihnúť iba v závislosti od funkcií ich prevádzky.

Výber potrubia

Plastové odrody

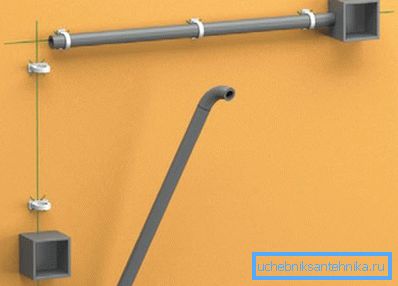

Zvyčajne sa na inštaláciu skrytých káblov v hrúbke stien a niekedy na ich povrchu používajú plastové alebo kovové káblové kanály. Všetky použité odrody majú výhody a nevýhody a nižšie ich budeme podrobne analyzovať.

Najčastejšie sú plastové modely.

Na ich výrobu sa používa polyvinylchlorid (PVC), rovnako ako vysoko a nízkotlakový polyetylén (LDPE / HDPE).

• Výrobky z polyvinylchloridu sú k dispozícii v pomerne širokom rozsahu.. Hlavná hmota sa skladá z kanálov s priemerom 16 až 60 mm, avšak v niektorých prípadoch je možné použiť hrubšie rúry. Sú charakterizované cenovo prijateľnou cenou, ktorá spolu s dobrými ukazovateľmi pevnosti a tepelnej odolnosti robí túto odrodu veľmi populárnou.
• HDPE potrubie pre elektrické vedenie sa môže použiť aj pri dokončovaní miestností so stenami z horľavých materiálov (drevo, plastové plášte atď.).. Polyetylénové povrchy sú pomerne hladké, čo uľahčuje výmenu vodičov.

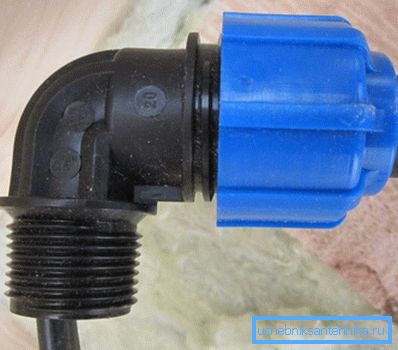

• Bežné inštalačné armatúry sa bežne používajú na montáž takýchto výrobkov.. Skutočnosť, že tesnosť kĺbov nie je nevyhnutne v súlade s tým, výrazne urýchľuje proces inštalácie: plastové potrubie sa dokonale pripája k kolenám alebo priečniku pomocou zásuvky a gumovej manžety.

Hlavnými výhodami technologických polymérových rúr sú ich nízka hmotnosť, odolnosť voči korózii a dostatočná pevnosť pre väčšinu situácií. Okrem toho sú polyetylén aj PVC dielektrikum, pretože káblový kanál môže byť bezpečne považovaný za jeden z izolačných obvodov.

Oceľové výrobky

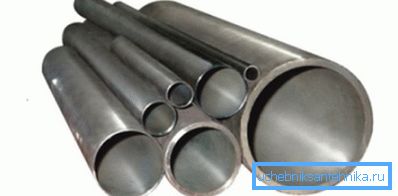

Na rozdiel od plastov majú oceľové rúry značnú hmotnosť, ale zároveň sú vyznačené najvyššou pevnosťou. Navyše, pokyny pre požiarnu bezpečnosť dôrazne odporúčajú použitie oceľových rúrok pri kladení drôtov v drevených budovách.

Pri výbere a inštalácii takýchto produktov by sa malo riadiť niekoľkými jednoduchými pravidlami:

• Priemer rúry musí zabezpečiť voľné vedenie všetkých káblov bez utesnenia izolačných plášťov.
• Ohyby a otáčky rúrovitého káblového kanála sú vytvorené tak, aby sa zabránilo vytváraniu drôtov.

Venujte pozornosť! Optimálny uhol natočenia - 90⁰. Ak na mieste potrebujete dve alebo viac ohybov, dĺžka kanálu by nemala presiahnuť 5 m.

• Vnútorný povrch rúry by mal byť hladký, bez vyčnievajúcich zvarov a ostríc.
• Aby ste minimalizovali riziko korózie, je vhodné umiestniť rúry s miernym zaujatím smerom k distribučnej doske.

Najdôležitejšou vecou je však zabezpečenie elektrickej bezpečnosti: oceľ je dobrý vodič, pretože všetky kanály musia byť uzemnené a stav izolácie drôtov by mal byť starostlivo sledovaný.

Meď a mosadz

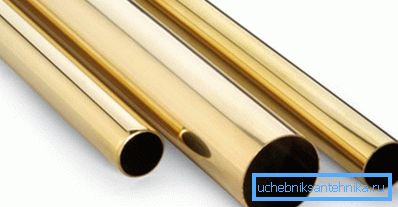

Tenko-stienná medená / mosadzná trubica je vynikajúcou voľbou pre skryté inštalácie a pre montáž drôtov na povrch steny.

Existuje niekoľko výhod tohto riešenia:

• Po prvé, ani medi ani mosadz nie sú tak náchylné na takú aktívnu koróziu ako výrobky z ocele. Samozrejme, v priebehu času sa na povrchu vyskytuje vrstva patiny, ale len mierne zhoršuje výkonové vlastnosti kanála.
• Po druhé, široký výber príslušenstva vám umožní urobiť si vlastné ručné prepojenie veľmi rýchlo. Tenké rúrky sa môžu všeobecne ohýbať na požadovaný polomer.

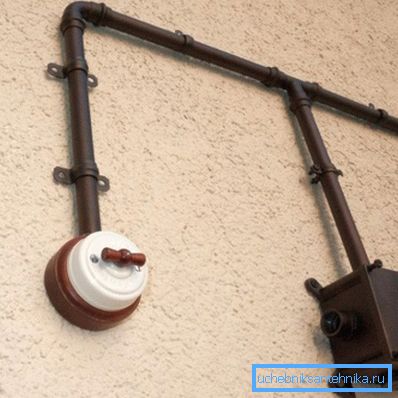

• Napokon medené alebo mosadzné rúry, ktoré sú otvorene a starostlivo leštené, môžu byť skutočnou výzdobou interiéru, navrhnutou v štýle vintage.

Toto riešenie však stále nie je univerzálne:

• Po prvé, tieto kovy majú dobrú tepelnú vodivosť, takže je potrebné ich umiestniť mimo vyhrievacieho potrubia. V opačnom prípade hrozí nebezpečenstvo prehriatia elektrického vedenia a dokonca aj roztavenie izolácie.
• Po druhé, tenké steny neposkytujú spoľahlivú ochranu proti mechanickému poškodeniu: oceľové aj vysokokvalitné plastové rúry budú silnejšie ako medený kanál.
• Nie je potrebné hovoriť o nákladoch na takéto rozhodnutia: ak hľadáte ekonomickú možnosť, potom vám ani určite nebude vyhovovať ani meď ani mosadz.

Technologické zvlnenie

Vyššie uvedené sme považovali za použitie bežných rúr pre naše účely. Existuje však možnosť, ktorá je špeciálne prispôsobená na kladenie káblov v hrúbke steny.

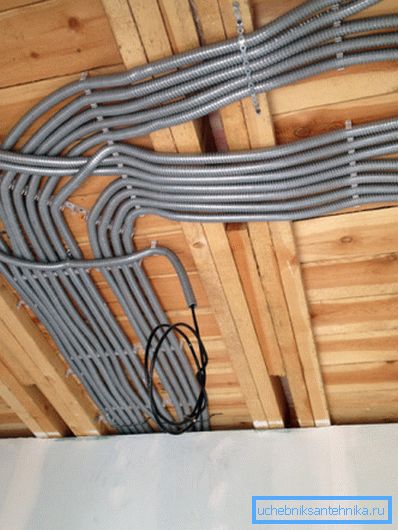

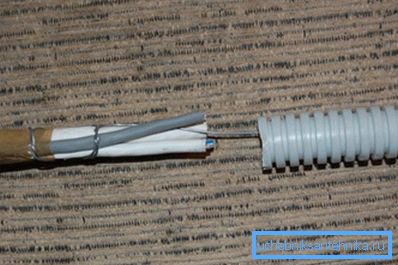

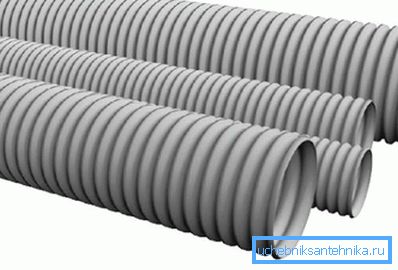

Jedná sa o vlnitú rúrku, ktorá môže byť vyrobená z rôznych materiálov:

• Vlnitý PVC, HDPE alebo LDPE má všetky výhody plastov. Jeho rebrovaný povrch výrazne zvyšuje mechanickú odolnosť celej konštrukcie.
• Možnosť ohýbania kanálov bez špeciálnych nástrojov značne uľahčuje a urýchľuje zapojenie zložitých konfigurácií.
• Široký rozsah priemerov umožňuje vybrať kanál, ktorý je optimálny v priereze pre jednotlivé vodiče aj pre celé systémy.
• Nakoniec zvlnené kovové rúrky sú vynikajúcou ochranou proti požiaru. Hoci, aby sme boli úprimní, moderné polyméry sú v tomto parametri len nepatrne nižšie ako kovy.

záver

Pri usporiadaní skrytých komunikácií je možné použiť rôzne potrubia na pokládku elektrického vedenia. A ak sa na tento účel používali predtým iba výrobky z ocele (veľmi zriedkavo medi), dnes sú hladké a vlnité modely vyrobené z polymérov alebo kompozitov kov-polymér vynikajúcou alternatívou k nim.

Videá v tomto článku obsahujú množstvo ďalších informácií o takýchto produktoch: najprv budú zaujímavé pre začínajúcich elektrikárov, ale profesionál môže tiež nájsť niečo nové pre seba.
