Rúra pre kotol - výroba a inštalácia

Pri inštalácii vykurovacieho kotla je dôležitým bodom inštalácia komína a bez ohľadu na to, či kotol pracuje s pevným palivom alebo plynom. Bezpečnosť vykurovacieho systému a jeho účinnosť závisí predovšetkým od toho. V tomto článku zvážime, ako vytvoriť potrubie pre kotol a vykonať jeho inštaláciu.

Výroba potrubia

Základné požiadavky

Prítomnosť výfukového kanála je jednou z najdôležitejších podmienok pre použitie kotla. Je potrebné, aby sa toxické produkty spaľovania stiahli von. Treba povedať, že takéto potrubie sa spravidla dodáva s kotlom, avšak v niektorých prípadoch môže byť nutné ho vyrobiť samostatne, napríklad to môže byť spôsobené konfiguráciou priestorov.

Nie je ťažké vyrábať štruktúru, najdôležitejšia je, že spĺňa určité požiadavky, ktoré budeme uvažovať nižšie:

• Komínový materiál musí byť nehorľavý..
• Minimálny prierez komína by mal byť minimálne 250 x 250 mm. Priemer sa vypočítava v závislosti od plochy komína kotla;
• Spoje konštrukčných prvkov musia byť zapečatené.. Utesnenie sa vykonáva prirodzene nehorľavými materiálmi.
• Ak sa dizajn skladá z niekoľkých sekcií, potom by sa mala každá horná časť umiestniť na dno.

Keď poznáte tieto pravidlá, nie je ťažké vykonať komín alebo komín, jediné, čo musíte rozhodnúť o materiáli pre jeho výrobu.

materiály

Nie je to tak dávno, komíny boli vyrobené hlavne z tehál, avšak v poslednej dobe sa objavili mnohé ďalšie možnosti. Ďalej považujeme za najbežnejšie:

making

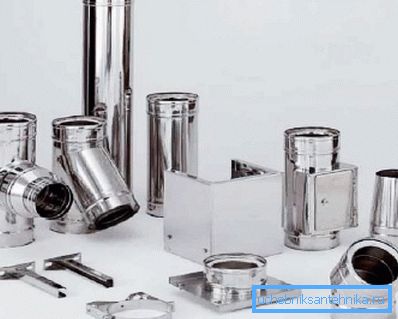

V skutočnosti je výroba komína na prípravu potrubia, ktoré sú následne namontované do jedného systému. Preto je v tomto štádiu potrebné len vypočítať dĺžku potrubia a odrezať. Potom môžete pokračovať v inštalácii.

Inštalácia potrubia

Základné požiadavky

Existuje niekoľko dôležitých požiadaviek na inštaláciu komínov a komínov:

• Kanál komína by mal byť umiestnený vertikálne (maximálna odchýlka nie je väčšia ako 30 stupňov na meter) a nemala by byť zúžená a predĺžená po celej dĺžke.
• Rúra by mala stúpať nad hrebeňom domu, čo zabráni úniku vzduchu a zabezpečí vysoko kvalitný dymový výtok. Výška závisí od umiestnenia komína:

• Ak je strecha plochá, rúra by mala stúpnuť o jeden meter nad ňou;
• Pri demontáži konštrukcie z hrebene na meter by výška nad ňou mala byť aspoň 0,5 metra.
• Pri vyberaní rúrky 2-3 metre od hrebeňa sa dá nastaviť do roviny.
• Ak je strecha priľahlá k vyššej budove, komín by mal stúpať nad strechou.

Malo by sa tiež pamätať na to, že minimálna výška potrubia pre kotol na tuhé palivo alebo plyn je 5 metrov.

• V prítomnosti ohybov by dĺžka vodorovných úsekov nemala presiahnuť jeden meter.

Venujte pozornosť! Ak je komín vyvýšený viac ako 1,5 metra nad strechou, musí byť pripevnený pomocou priečok.

Lávky

Všetky typy komínov pre kotly sú rozdelené do dvoch typov:

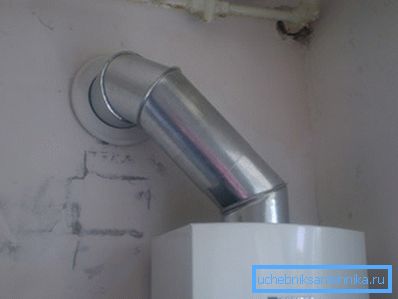

• Vonkajšie - cez stenu alebo okno smerom k ulici a potom prejsť pozdĺž vonkajšej steny.

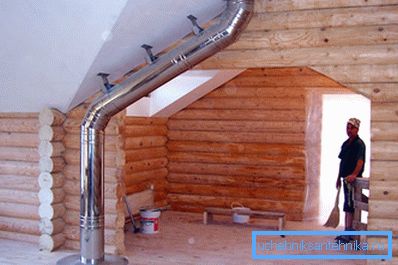

• Vnútorné - hlavná časť stavby sa nachádza v dome. Vyjdite na ulicu prekrytím podkrovia a zastrešenia.

V každom prípade najťažším momentom inštalácie je priechodné zariadenie. Faktom je, že komín by nemal byť priľahlý k horľavým materiálom (vzdialenosť by mala byť 13-25 cm), pretože sa ohrieva na vysokú teplotu, to platí najmä pre kotly na tuhé palivá. Zároveň však musí byť prechodová jednotka vzduchotesná.

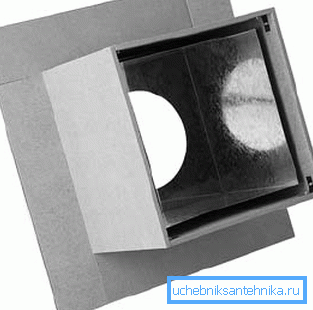

Na vyriešenie tohto problému sa zvyčajne používa potrubie, ktoré sa tiež nazýva priechod. Táto konštrukcia môže byť vyrobená z ocele alebo mineritu. Priestor medzi skriňou a rúrkou je vyplnený izolačným materiálom - môže to byť minerálna vlna, expandovaná hlina alebo dokonca piesok.

Zabezpečiť priechod strechou pomocou špeciálneho dizajnu so zásterami. Tesniace spoje sa vykonávajú pomocou tepelne odolného tmelu. Stenový profil, ktorý susedí s rúrou a strechou, je zvyčajne vyrobený z medi, ocele alebo pozinkovaného.

Postup inštalácie

Inštalácia potrubia do vykurovacieho kotla sa vykonáva v nasledujúcom poradí:

• Prvá vec, ktorú musíte urobiť, je označenie na strope, v súlade s veľkosťou priechodného profilu a vystrihnutím otvoru v strope požadovanej veľkosti.
• Potom sa do otvoru vloží priechodka.
• Potom je potrubie vedené cez spojovacie potrubie a ukotvené s výstupným potrubím kotla. Tepelné potrubie kotla teda dostáva tesné pokračovanie vo forme komínového systému. Kĺb je zapečatený azbestovou šnúrou.
• Potom je inštalácia prístupového otvoru v zastrešení. Na tieto účely môže byť vykonaný špeciálny systém priehradového nosníka.
• Na konci práce sa cez spojovacie potrubie vedie vonkajšie potrubie, ktoré je spojené s potrubím vnútornej časti komína.

Tu, možno, celú stručnú inštrukciu na inštaláciu komína. Po jeho inštalácii musí byť konštrukcia izolovaná a od nej musí byť pripevnená iskierka iskier.

Tepelná izolácia

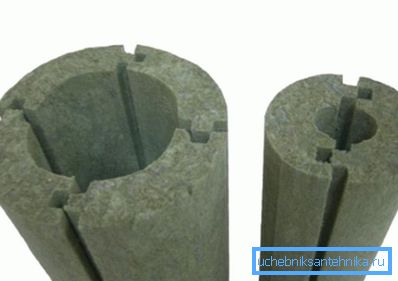

Povinnou súčasťou komína je tepelná izolácia. Zabraňuje vzniku kondenzácie. Ako izolačný materiál sa používa minerálna vlna, ktorá je jednoducho obalená okolo potrubia.

Tepelný izolátor musí byť chránený krytom, zvyčajne je z pozinkovanej ocele.

Tip! Aby nedošlo k tepelnej izolácii potrubia, je možné vyrobiť komín zo špeciálnych sendvičových rúr, ktoré majú pôvodne dve steny. Medzi stenami je tepelný izolátor.

Hlavné chyby

Častejšie všetci začiatočníci v konštrukcii kotlových rúrok robia s vlastnými rukami nasledujúce chyby:

• Používajte materiály, ktoré nie sú vhodné pre komín (azbest, hliník).
• Počas inštalácie umožňujú, aby sa komín dostal do kontaktu so stropom alebo strechou, čo vedie k spáleniu alebo dokonca k požiaru materiálov (pri kotloch na tuhé palivá).
• Nedostatočne utesnené potrubné prípojky, ktoré vedú k prenikaniu dymu do miestnosti. Môže to byť škodlivé pre zdravie.
• Nedostatočná tepelná izolácia konštrukcie - môže to mať za následok aj zmrznutie plynového kotla, najmä keď sa kotol používa z času na čas, napríklad pri chate.

Starostlivosť o komíny

Aby sa komínový systém účinne vyrovnal s úlohou a aby slúžil čo najdlhšie, je potrebné čas od času vykonávať jeho údržbu:

• Pred každou vykurovacou sezónou je potrebné skontrolovať štruktúru hrdze, prasklín alebo akýchkoľvek iných porúch, ktoré môžu viesť k odtlakovaniu systému a prenikaniu spaľovacích produktov do miestnosti.

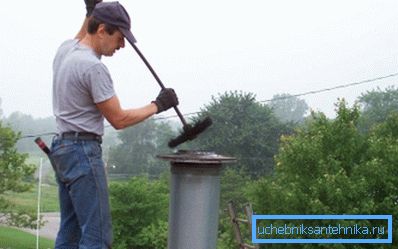

• Ak sa kotol prevádzkuje na pevnom palive, systém sa musí čistiť každý rok, inak sa zníži nielen jeho kapacita, ale aj pravdepodobnosť zapálenia sadzí. Mechanické čistenie nie je potrebné vykonávať, postup sa môže vykonávať spaľovaním špeciálnych chemických zlúčenín v kotle.

Venujte pozornosť! Kontrola vyžaduje nielen komín, ale všetky ostatné prvky systému. To vám umožní nájsť a vyriešiť problém. Napríklad, ak kotol varenie a potrubia sú studené, čerpadlo s najväčšou pravdepodobnosťou nefunguje alebo filter je upchatý.

Tu možno všetky hlavné body výroby a inštalácie rúr pre kotol.

záver

Kotlové komínové zariadenie vyžaduje zodpovedný prístup, pretože na ňom závisí bezpečnosť všetkých obyvateľov domu. Okrem toho súlad so všetkými vyššie uvedenými normami zvýši účinnosť systému.

Pokiaľ ide o technickú stránku vydania, urobte komín a nezávisle vykonajte inštaláciu pod vedením každého majstra domova. Z videa v tomto článku môžete získať viac informácií o tejto téme.
