Rozvodné potrubie pre domáce vykurovanie

Nezávislé nezávislé vykurovanie súkromného domu je užitočná vec, ale iba ak je dobre regulovaná. Niekedy sa stáva, že si vzali vysoko kvalitný kotol a kábel bol spájaný správne a v dome nebolo dostatok tepla.

Často príčinou tohto nepríjemného nedorozumenia je nedostatok rozdeľovacieho množstva, ktorý možno kúpiť alebo vyrobiť ručne, ale nie je možné racionálne distribuovať vykurovanie v stredných a veľkých chatách.

Prečo inštalovať zberač

Pri základnom technickom vzdelávaní je jednoduché porovnávať jednoduché veci. Priemer dýzy vychádzajúcej z kotla je často oveľa menší ako súčet priemerov rúr, ktoré sa rozprestierajú na každom bode. Niektorí sa snažia kompenzovať to tým, že inštalujú silné obehové čerpadlo, ale každý systém má svoje maximum a ak ho ignorujete, systém zlyhá alebo sa spotreba paliva dramaticky zvýši.

Aby sme to objasnili, pozrime sa na príklad. Výstup väčšiny nástenných plynových vykurovacích kotlov je?

Predpokladajme, že napája 3 body:

1. stenový radiátorový systém;
2. nepriamy vykurovací kotol;
3. obrys teplej podlahy.

Napájacie potrubie pre každý bod má prierez 1 palca. Je zrejmé, že potrubie v? nebudú schopné plne dodávať 3-palcové rúrky, tam jednoducho nie je dostatok chladiacej kvapaliny.

Vyskytujú sa prípady, keď vedenie žiaroviek pracuje normálne, ale až do okamihu zapnutia horúcej podlahy. Potom sú radiátory mierne teplé a podlaha sa neohrieva. Silnejší kotol nie je voľbou, vo väčšine prípadov stačí inštalovať rozdeľovaciu rozvodku vykurovacieho systému.

Zariadenie a princíp činnosti

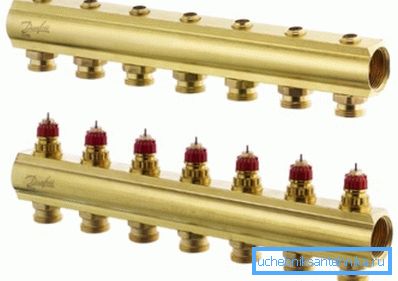

Možno ste si už všimli, že cena distribútorov môže kolísať pomerne silno. Závisí to od mnohých faktorov, ale princíp fungovania a všeobecné zariadenie jednotky sú rovnaké vo všetkých modeloch.

Ako vykurovací kolektor

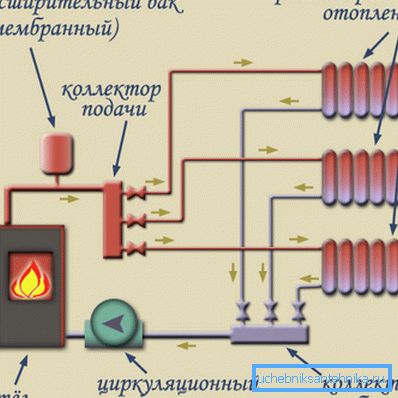

Distribútor je v skutočnosti medzivrstvou, v ktorej sa chladiaca kvapalina zhromažďuje predtým, ako sa uvoľní do systému. Ak to vysvetlíte na svojich prstoch, potom si predstavte hlaveň, v ktorej sa vyrábajú viaceré otvory a na každom otvore sa inštaluje kohútik. Teraz môžete regulovať tok kvapaliny z kohútikov.

Samozrejme, povedali sme prehnané, v skutočnosti distribučná hrebeňová jednotka je oveľa zložitejšia. Aby systém fungoval jednoznačne, postačuje jedna materská kapacita s vloženými vstupmi.

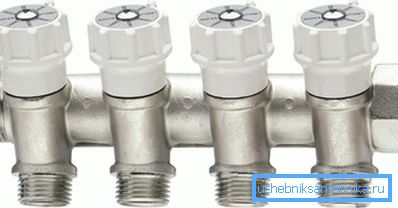

K dispozícii sú aj nastavovacie ventily, uzatváracie ventily na odvzdušňovanie, teplomery na kontrolu chladiacej kvapaliny a manometre. Pri vážnych systémoch môže byť okrem všeobecnej cirkulačnej pumpy na každej vetve inštalované samostatné čerpadlo.

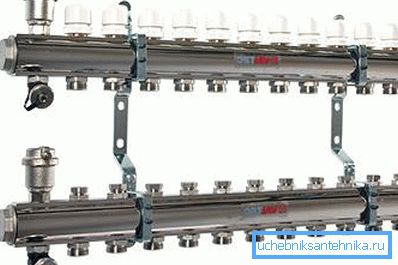

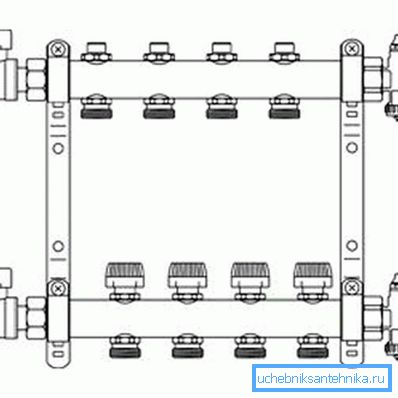

Navyše plnohodnotný kolektor pozostáva z minimálne 2 nádrží. Jeden hrebeň je zodpovedný za tok chladiacej kvapaliny, druhý má funkciu riadenia návratu. Ako výsledok je možné nastaviť prietok chladiacej kvapaliny pre každú vetvu, a ak je to potrebné, vetvu možno úplne vypnúť.

Dva typy ventilov

Moderní distribútori sú bežne rozdelení do 2 hlavných typov, líšia sa hlavne účelom a tiež veľkosťou.

Prvá kategória jednotiek je určená na inštaláciu výkonných vykurovacích systémov v pomerne veľkých budovách. Takéto rozdeľovacie potrubie vykurovacieho systému je inštalované v kotolni a má 2 volumetrické hrebene, ktorého prierez môže začínať od 100 mm a viac.

Na obe trysky dodávajúceho hrebeňa je navyše k uzatváraciemu ventilu inštalované prídavné cirkulačné čerpadlo pre vykurovací systém. Spätné potrubie je spravidla dokončené len pomocou uzatváracích ventilov. Charakteristickým znakom takýchto systémov je prítomnosť takzvaných hydraulických šípov.

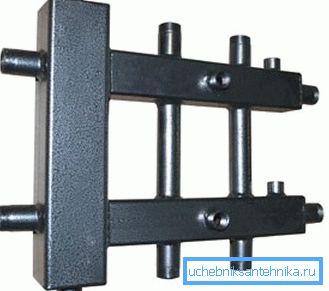

Hydroarrow umožňuje plynulejšie, bez náhleho poklesu, rozdeľovať chladiacu kvapalinu medzi rôzne vykurovacie okruhy. Je to jednoduché, je to trubica s veľkým priemerom s niekoľkými elektródami. Inštalačná príručka tiež nespôsobuje ťažkosti, v skutočnosti je medzi napájacím a vratným hrebeňom usporiadaný skrat.

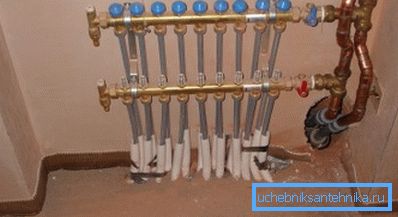

Druhým typom je lokálny systém určený na vykurovanie malého priestoru, samostatnej miestnosti alebo bloku. Zásadne nie je obvod zariadenia iný. Rovnako ako v prvom prípade sú nainštalované 2 hrebene, krmivo a reverz.

Ale ak sú rozvádzače pre kotolne navrhnuté tak, aby úplne nahradili studenú kvapalinu horúcou tekutinou, potom miestne zariadenia zmiešajú len teplá a studená voda a spustia ju do systému.

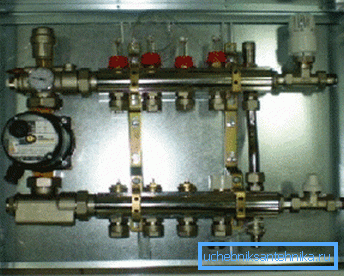

Funkcia hydraulických šípok sa tu často vykonáva pomocou prídavného obehového čerpadla. Kvôli rozdielom teplôt počas prevádzky zachytávajú teplá voda a zmiešajú ju s chladnou vodou a spúšťajú ju do systému. Na prvý pohľad sa celá štruktúra môže zdať zbytočne komplikovaná, ale tento dizajn umožňuje optimálnu distribúciu tepla v dome.

Dôležité: Uvedený dizajn je určený pre veľké systémy. Pre malú chalupu nie sú tieto ťažkosti zbytočné, existuje iba jeden miestny systém pre 3 až 5 pobočiek.

Tipy pre vlastnú montáž

Distribúcia rozvádzače vykurovanie vlastné ruky zbierať jednoduché. Ako ste už pochopili, samotný dizajn je dosť jednoduchý a jednoduchý.

Celá otázka je, koľko ďalších funkcií chcete do svojho systému stavať.

• Ak hovoríme o rozdeľovači určenom na inštaláciu v kotolni, tieto konštrukcie by mali byť konštruované pre konštantnú, dostatočne vysokú teplotu a tlak.. Odolať také testy môžu len kov. Preto, pre návrh takýchto systémov bude potrebné elektrické zváranie a schopnosť variť prirodzene.

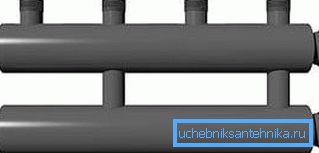

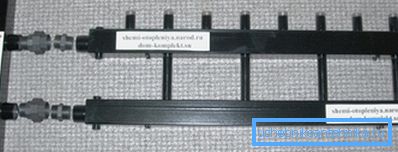

• Konfigurácia samotnej materskej trubice, na ktorej budú založené výstupy do systému, nezáleží veľa. Ale zo skúseností môžeme odporučiť použitie rúrok štvorcových alebo obdĺžnikových častí. Okrúhle môžu byť použité, ale je ťažšie označiť a variť.
• Lokálny systém nemá také prísne požiadavky, takže ho možno zostaviť z cenovo dostupnejších materiálov.. V súčasnosti sú polypropylénové rúry a tvarovky najvhodnejšie na vlastnú montáž v remeselných podmienkach. Môžete si prenajať spájkovačku, zakúpiť si nôžky a inštalačné pokyny sú k dispozícii všetkým.

• Mal by sa začať výrobou hydraulických šípov. Ako už bolo spomenuté vyššie, na to je vhodné bežné potrubie, ktorého priemer presahuje trojnásobok priemeru pracovného potrubia, ktorý je na oboch stranách zasunutý. V hydraulickej ihle sú vyrobené 5 bodov, prvé zhora pre odvzdušnenie, ďalšie dve sú určené na pripojenie kotla. Zostávajúci pár slúži na pripojenie matríc.
• Distribučné výstupné a vratné hrebene sú úplne identické.. Jediný rozdiel môže byť v umiestnení dýz. Ak v oboch hrebeňoch rúrky idú hore alebo dolu, potom je lepšie ich usporiadať v šachovnici. Jednoducho povedané, kolíky horného hrebeňa musia byť posunuté o polovicu rozpätia vzhľadom na spodnú konštrukciu. Preto bude pohodlnejšie pripojiť potrubie.

Tip: Ak máte dobrú sadu nástrojov, veľkú túžbu a zlaté ruky, potom nie je ťažké spájanie vykurovacieho kolektora vlastnými rukami. Ale často je oveľa výnosnejšie a rýchlejšie kúpiť všetky detaily konštrukcie samostatne a zostaviť ich na mieste, bude to oveľa lacnejšie ako zhromaždenie ako zhromaždenie.

Na videu nájdete viac kompletných informácií o vykurovacích kolektoroch.

záver

Pred nákupom alebo projektovaním jednotky vlastnými rukami by ste mali vypočítať charakteristiky systému pre vašu konkrétnu miestnosť. Zberateľ, vyrobený s rezervou, nepoškodí, ale ak urobíte chybu v menšom smere, potom všetka práca bude vykonaná márne. Preto, ak ste sami ďaleko od tepelného inžinierstva, je lepšie objednať výpočet profesionálom, cena takýchto služieb nie je skvelá, ale chyba môže stáť viac.
