Rozmery rúr azbestocementu a ich použitie

V súčasnosti sú všetky veľkosti azbestocementových rúr - priemer 100-500 mm neustále v dopyte v civilnej a priemyselnej konštrukcii - na prepravu kvapalín alebo ako prvky rôznych konštrukcií. Všetky sú klasifikované podľa štátnych noriem - tlak v súlade s GOST 539-80 a beztlakové v súlade s GOST 1839-80, a preto určuje ich rozsah v konkrétnom konštrukčnom výklenku.

Chryzotilový cement má ako pozitívne, tak negatívne strany pred plastom a oceľou, o čom sa bude diskutovať, a videozáznam v tomto článku môžete tiež vidieť a potvrdzovať písomné fakty.

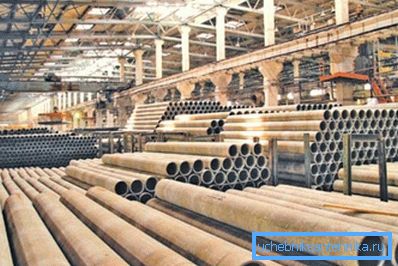

Čo sú a na čo sa používajú

stoly

Poznámka. Azbestové cementové rúry majú aj druhý názov - chryzotilový cement, ktorý je v podstate rovnaký. Ak spĺňate jednu alebo druhú definíciu, potom hovoríme o tom istom produkte. Nižšie uvidíte technické charakteristiky azbestocementových rúrok a základy ich inštalácie.

Tabuľka úsekov tlakových chryzotilných cementových rúrok a spojok

Tabuľka sekcií netlakových chryzotilových cementových rúrok a spojok

Teoretická hmotnosť chryzotilových cementových rúrok na meter

Silné a slabé stránky

• Azbestocementový alebo chryzotilový cement je ten istý ako betón, ktorý je spevnený vláknami a je o niekoľko rádovo lacnejší ako plast (HDPE alebo LDPE), liatina alebo oceľ, ktoré sa môžu používať na podobné účely a cena vždy zohráva dôležitú úlohu v dizajne. Minimálna životnosť potrubia s nízkym a vysokým tlakom sa pohybuje od 25 do 50 rokov.
• Je veľmi dôležité, aby azbestocementové potrubie s priemerom 150 mm alebo iným priemerom nevykonávalo elektrický prúd, má veľmi nízku tepelnú vodivosť (0,8 kcal / m · h · deg) a nie je náchylné na koróziu, a to je hlavná nevýhoda podobných výrobkov zo železa a ocele.
• Koeficient tepelného predĺženia azbestocementu je 12 krát menší ako pri oceli, preto nie je potrebné inštalovať drahé dilatačné škáry na podzemné alebo povrchové pokladanie. Pri preprave studených kvapalín na povrchu chryzotilového cementu nedochádza ku kondenzácii.
• Akékoľvek azbestocementové potrubie - 200 mm alebo s iným prierezom pri prepravovaní horúcej vody bude mať mierne roztiahnutie, ale táto deformácia je dokonale kompenzovaná tesnením gumových krúžkov na spojke pre rúry. Treba poznamenať, že kontakt azbestového cementu s kvapalinou (najmä horúcou) ešte silnejší, pretože to je prirodzený priebeh betónu.
• Pri takýchto potrubiach inštrukcia nezabezpečuje profylaktické čistenie mikroorganizmov. (mach, riasy), pretože sa tu nevytvárajú počas celého životného cyklu. Chryzotilový cement je odolný voči kyselinovému a alkalickému médiu.

Metódy montáže

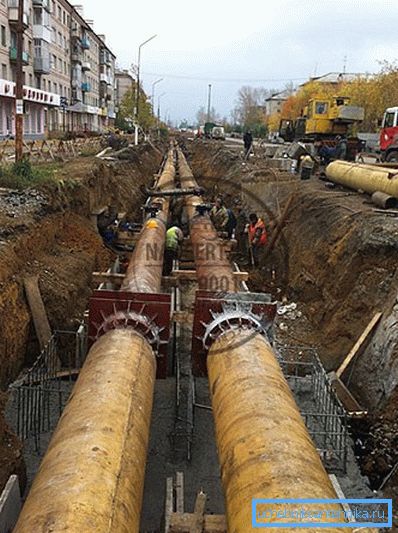

Umiestnenie kufra do výkopu sa neuskutočňuje na zemi, ale na pieskovom vankúši - čo vám umožňuje rovnomerne rozložiť zaťaženie po celej ploche a ak ide o malý priemer (100 mm azbestocementová rúrka váži od 7,8 do 10,4 kg), potom pracovníci bez špeciálnych úsilie znížiť ju vlastnými rukami.

Ale v prípadoch, keď je sekcia väčšia, môže byť potrebný automobilový žeriav, napríklad 500 mm BT12 typ 3 azbestocementové potrubia váži viac ako 173 kg - inštalácia bude možná bez špeciálneho vybavenia, ale skôr zložitá. Pred pokládkou, ako aj priamo do výkopu sa musia všetky potrubia a spojky povinne skontrolovať, či nedošlo k neporušenosti a / alebo tesnosti. Ak to vyžaduje konštrukčné vymenovanie.

Inštalácia cesty na dno výkopu sa nevyhnutne uskutoční pod svahom - pre priemer do 200 mm je 20-30 mm (azbestocementová rúra 100 mm by mala mať sklon 20 mm / 1 m), ale pri priereze 200 mm alebo viac bude sklon 30-40 mm , A to platí nielen pre kanalizačné systémy, ale aj pre potrubie - to zabezpečuje tok kondenzátu alebo akúkoľvek kvapalinu, ktorá vstúpila do tohto systému.

zlúčenina

Poznámka. Rúry tohto typu sú klasifikované tlakom a účelom: a) pre prívod vody: VT6, VT9, VT12, VT15; b) pre tepelné potrubia: TT3, TT6, TT9, TT12, TT16.

klasifikácia

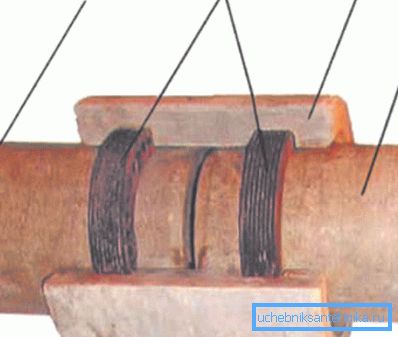

Pri inštalácii vysokotlakových azbestocementových potrubí sa na dokovanie používajú spojky z podobného materiálu, ktoré sa aktivujú podľa zásady samotesniacej hmoty.

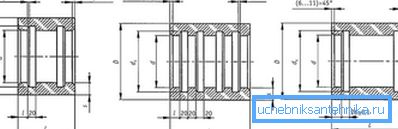

V prípadoch, keď je pracovný tlak 9-15 kgf / cm², Pokyny preberajú použitie spojky s dvomi alebo štyrmi drážkami (pre 2 alebo 4 tesniace gumové krúžky). Ak tlak presiahne 16 kgf / cm², v tomto prípade použite spojky so širšími drážkami, kde sú aj tesniace krúžky širšie.

Inštalácia, ako už bolo spomenuté, môže byť vykonané buď v podzemí alebo na vrchole, ale druhá metóda výrazne obmedzuje možnosti návrhu. Faktom je, že podľa bezpečnostných predpisov je prekračovanie diaľnice so železnicou, električkou, rezidenčným sektorom atď. Zakázané alebo povolené, ale za určitých obmedzených podmienok.

Ale pod úrovňou pôdy, vzhľadom na technické vlastnosti, azbestový cement je výborný a navyše neexistujú také obmedzenia v porovnaní s vonkajším tesnením.

záver

Existujú situácie, kedy bola inštalácia vykonaná namiesto starého vedenia po poslednej demontáži a staré potrubie je niekedy položené v zásobníku. V takýchto prípadoch sa zásobník nerozoberá, pretože rozmery azbestocementovej rúry 150 mm (alebo iného priemeru) zostávajú rovnaké ako rozmery ocele alebo liatiny, takže nemá zmysel odstrániť zásobník a vyplniť pieskový vankúš.
