Rozmery hdpe rúr a ostatné charakteristiky

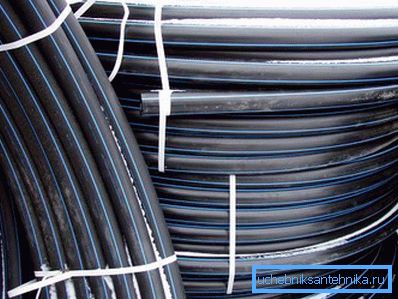

Čo je to materiál - PND? Aké priemery potrubí HDPE nájdete v predaji? Aké normy je regulovaná produkcia? Pokúsme sa odpovedať na tieto a niektoré ďalšie otázky.

Čo je to?

PND je bežná skratka pre nízkotlakový polyetylén. Avšak predtým, než začneme podrobnú štúdiu o veľkosti a iných charakteristikách, budeme sa oboznámiť so všeobecnejšími vlastnosťami materiálu.

Polyetylén: Všeobecné vlastnosti

Čo vieme o polyetyléne:

• Toto je najbežnejšie z termoplastov (polyméry, ktoré sa pri zahrievaní reverzibilne menia svoje fyzikálne vlastnosti). Akonáhle je výrobná technológia dobre zavedená, je logické očakávať, že cena materiálov bude nízka.
• Keď už hovoríme o ohreve: už pri 80 ° C, polyetylén začne zmäkčovať. Sila rúrok pretrhnúť katastrofálne padá pri oveľa nižších teplotách, takže väčšina výrobcov obmedzuje prevádzkový režim na 40 - 45 stupňov Celzia.

Zaujímavé je, že zosieťovaný polyetylén (polymér, ktorého molekuly sú spojené zosieťovaním) je oveľa odolnejší voči žiareniu a úspešne sa používa na potrubia na ohrev a dodávku teplej vody.

• Plast má extrémne nízke lepiace vlastnosti.. Jednoducho povedané, iné materiály sa nelepia na svoj povrch. Ak je tak - nadmerný rast tlakových potrubí s ložiskami nerastov sa nemôže báť.
• Životnosť studenej vody sa odhaduje na 50 rokov alebo viac..
• Podobne ako všetky plasty je polyetylén dielektrikum.

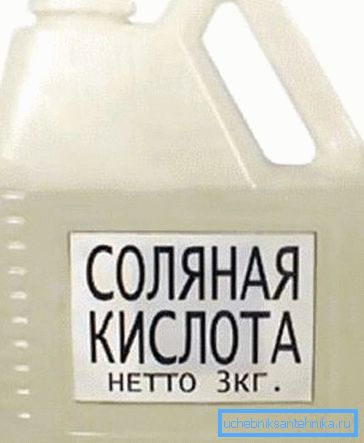

• Je mimoriadne odolný voči agresívnemu prostrediu.. Koncentrované kyseliny a zásady sa často dodávajú v uzavretých plastových obaloch.

HDPE a LDPE

Polyetylén, ako je ľahko uhádnuť jeho názvom, je produktom polymerizácie etylénového plynu. V závislosti od podmienok, za ktorými prechádza, môžete získať materiál s úplne inými vlastnosťami.

LDPE má nižšiu mechanickú pevnosť a používa sa hlavne pre potrubia s miernym pretlakom. Jeho alternatívnym názvom je polyetylén s nízkou hustotou. PND alebo PVP (polyetylén s vysokou hustotou) je naopak oveľa odolnejší a je široko používaný v tlakových potrubiach.

Zaujímavé: súčasné normy nesúhlasia s HDPE a LDPE. A kanalizačné a tlakové potrubia môžu byť vyrobené z oboch typov plastov. Tabuľka priemerov HDPE a LDPE rúr je tiež bežná.

parametre

Je zrejmé, že hlavným parametrom charakterizujúcim potrubie je jeho priemer. Určujú šírku pásma.

Opis materiálu však nie je obmedzený na ne: napríklad úplné technické charakteristiky 110 mm PND potrubia zahŕňajú niekoľko dôležitých parametrov.

• Hrúbka steny Jeho nárast pri konštantnom menovitom priemere zvyšuje pevnosť potrubia vo vzťahu k vnútornému hydrostatickému tlaku.
• SDR je štandardný rozmerový pomer, zlomok s vonkajším priemerom v čitateli a hrúbka steny v menovateli. Čím je hodnota SDR väčšia, tým nižší je pracovný tlak potrubia: zvýšenie plochy steny pri pevnej pevnosti a pevnosti znižuje schopnosť potrubia odolávať hydraulickému tlaku.

• MRS - maximálna trvanlivosť. Merná jednotka - MPa (megapaskály). Jednoducho povedané, toto je maximálne namáhanie v stenách, pri ktorých bude potrubie slúžiť 50 rokov pri teplote +20 ° C.
• MOP - maximálny pracovný tlak.
• S je séria potrubí, vypočítaná ako MRS / 1,25 / MOP, kde 1,25 je bezpečnostný faktor pre vodu.

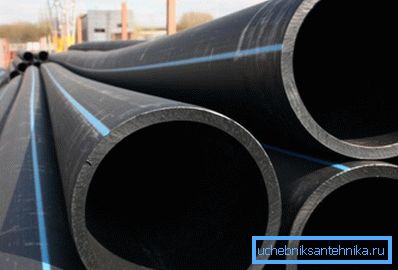

• Okrem toho môžu byť výrobky určené na prepravu pitnej vody alebo výhradne na technické účely.

Čo znamená označenie typu PE 32, PE 63 (niekedy nesprávne označené ako HDPE potrubie 63), PE 80 a PE 100? Len to, že maximálna dlhodobá sila MRS zodpovedá desaťnásobku menšej hodnoty:

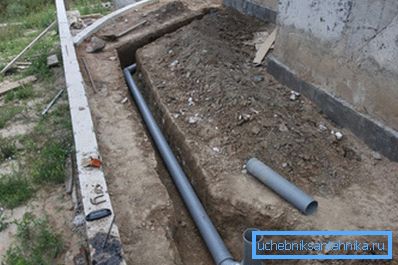

Dôležité: všetky vyššie uvedené parametre sú relevantné pre prvky tlakových rúrok. Kanalizačné potrubie PND 110 mm nemá žiadne ďalšie charakteristiky okrem menovitého priemeru.

symboly

Označenie tlakového potrubia musí obsahovať:

• Slovo trúbka.
• Odkaz na materiál a MRS (PE 32, PE 63 atď.).
• Možnosť SDR.
• Dash.
• Menovitý priemer a nominálna hrúbka steny.
• Menovanie (pitie alebo technické).
• Názov normy, podľa ktorej sa výrobok vyrába (GOST 18599-2001).

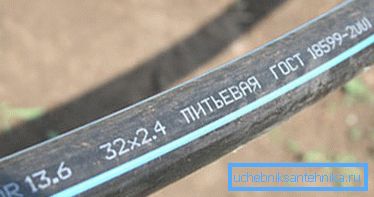

Napríklad nápis typu Pipe PE 80 SDR 9 - 90 x 10,1 pitia GOST 18599-2001 znamená, že máme potrubie PND o priemere 90 mm s 10,1 mm stenami určené na zásobovanie pitnou vodou.

výber

Jednou z štandardov, ktorá obsahuje rad polyetylénových rúrok, sme práve spomenuli - GOST 18599-2001 reguluje výrobu materiálu pre tlakové potrubia.

Druhá norma - GOST 22689.1-89 - opisuje rozsah polyetylénových odpadových vôd. Takže, aká by mala byť veľkosť výrobkov, ktoré nás zaujímajú?

GOST 22689.1-89

Dokument obsahuje celkom štyri veľkosti: 40, 50, 90 a 110 mm.

Kde sa uplatňujú?

• 40 mm je typická veľkosť kolena na odvádzanie odpadovej vody z jedného umývadla alebo umývadla.

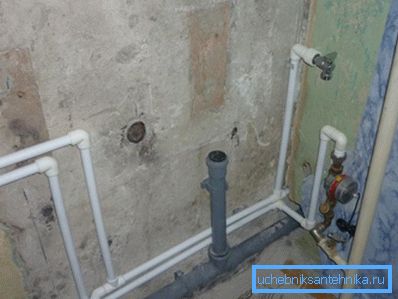

• Rúrka PND 50 mm môže odvádzať odpadovú vodu z dvoch alebo troch inštalačných prípravkov (okrem toaletných misiek).

Venujte pozornosť! Zariadenia s možnosťou výpuste salva (napr. Vaňa a sprcha), pri montáži s vlastnými rukami, je lepšie pripojiť k zásuvke väčšej časti. Pokyn je spojený so skutočnosťou, že pri vypustení kúpeľa je pravdepodobné, že 50 mm trubica pretečie (najmä ak je vnútri čiastočne naplnená tukovými usadeninami) a odtoky budú pretekať cez rošt do zariadenia s nižším výkonom.

• 90 je typický prierez pre pripojenie namontovaných toaletných misiek.
• 110 je najuniverzálnejšia veľkosť, ktorá slúži na pripojenie toaletných misiek namontovaných na dlážku, na stavbu splaškov a bedníc (horizontálne vetvy spájajúce niekoľko stúpačiek).

GOST 18599-2001

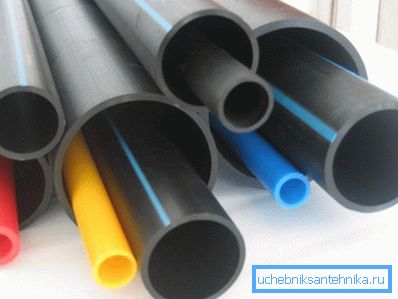

Úplný zoznam rozmerov v rámci tohto dokumentu je pre malý článok príliš veľký, preto budeme označovať hraničné hodnoty.

1. PE 32 (alebo niekedy nesprávne nazývané potrubie PND 32) môže mať priemer 10-160 mm s hrúbkou steny 2,0 až 20,8 mm.

1. Charakteristiky potrubia PND 63 (PE 63) môžu zahŕňať hrúbku steny 2,0 - 57,2 mm s priemerom 16 - 1200 mm.
2. PE 80: priemer 16 - 1200, steny 2,0 - 59,3.
3. PE 100: priemer 32 - 1000, hrúbka steny 3,0 - 59,3.

Kde je vhodné použiť doma určitú veľkosť?

• Rúrka PND s rozmermi 20 mm bude zásobovať vodou byt alebo malý dom s jednou kúpeľňou.
• Ak nie je potrebný prívod vody len pre potreby domácnosti, ale aj pre zavlažovanie, použije sa PND potrubie 25 mm. Ostatné, okrem priemeru, charakteristiky potrubia PND 25 mm sú určené výlučne pracovným tlakom prívodu vody; pre centralizované systémy zásobovania vodou je lepšie použiť PE 80 SDR 9.

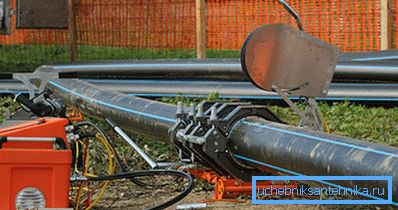

Žľaby väčšie ako vyššie uvedené veľkosti sa zvyčajne používajú na zásobovanie vodou skupinami chát s priemerom viac ako 100 mm - chaty a obytné domy.

záver

Dúfame, že sa nám podarilo uspokojiť čitateľskú zvedavosť v oblasti zoznámenia sa s jedným z najpopulárnejších moderných materiálov. Ako obvykle, video v tomto článku mu poskytne viac informácií. Veľa šťastia!
