Rozloženie odpadových vôd v súkromnom dome

Bežné fungovanie súkromného domu nie je dnes možné bez rozsiahleho kanalizačného systému, ktorý zabezpečuje tok odpadových produktov životne dôležitých činností a plne spĺňa všetky požiadavky stavebných štandardov. To je dôvod, prečo rozloženie odpadových vôd v dome by sa malo obávať aj vo fáze vývoja technického návrhu budúcej štruktúry.

Okrem toho v procese prípravy projektu je vypracované podrobné usporiadanie potrubia s povinným označením miesta inštalácie pre jednotlivé jednotky sanitárneho zariadenia. Predtým, než urobíte usporiadanie odpadových vôd v súkromnom dome svojimi vlastnými rukami, odporúčame vám čítať tento materiál.

Technické požiadavky

V súlade so štandardnou konštrukciou musia byť počas inštalácie dodržané nasledujúce technické podmienky:

1. Rúry musia byť položené s miernym skreslením smerom k odtoku.
2. Ich priemer by mal zodpovedať kapacite celého systému ako celku.
3. Aby sa zabránilo vzniku blokády, pripojovací okruh sanitárnych zariadení by nemal obsahovať ostré ohyby.
4. Systém musí mať prvky, ktoré poskytujú možnosť pravidelnej revízie.
5. Okrem toho by sa mali zabezpečiť ventilačné jednotky používané na odstraňovanie škodlivých plynov.

Tip! Usporiadanie odpadových vôd vo vidieckom dome môže byť samovoľne tečúce alebo nútené vrátane špeciálneho čerpacieho zariadenia.

Tento článok bude zvažovať verziu gravitačného systému používaného v situáciách, keď sa výpuste odpadových vôd nachádzajú v zanedbateľnej vzdialenosti od domu.

Zloženie systému

V zásade by do kanalizačného systému gravitačného typu mali byť zahrnuté nasledujúce prvky:

• centrálny potrubný stúpač;
• odvzdušňovací ventil;
• súbor sanitárnych zariadení;
• káblových rozvodov a prvkov auditu.

Centrálny stúpač je namontovaný spravidla v singulárnom, avšak v silne rozvetvenom systéme môže byť viac.

Tip! Bez ohľadu na počet stúpačov sa likvidácia odpadu musí uskutočniť v najnižšom bode systému.

V tejto súvislosti je potrebné pripomenúť, že pre normálne fungovanie každej stúpačky musia mať dva body pripojenia. V jednej z nich (horná časť) je namontovaná jednotka na uvoľňovanie škodlivých látok pre zdravie a druhá (nižšia) odpadová voda je vypúšťaná do spoločného kanalizačného systému.

Horný uzol (nazývaný ventilátor) je potrebný na odstránenie pachov, ktoré sa hromadia v potrubnom systéme, druhý sa používa na určený účel.

Pri normálnej prevádzke systému je ventil obvykle v uzavretom stave. Ale akonáhle tlak v ňom klesá, okamžite sa otvorí a začne "nasávať" vzduch z miestnosti.

Tip! Pri výpočte požadovaného počtu ventilačných jednotiek by sa malo predpokladať, že na jednom poschodí musí byť aspoň jeden ventil.

Nezávislá inštalácia

Pred zrieďovaním kanalizačného systému v dome odporúčame, aby ste sa oboznámili so zložením najjednoduchšieho drenážneho systému, ktorý zahŕňa nasledujúce prvky:

• kanalizačná stúpačka;
• odvzdušňovací ventil;
• pobočkové linky;

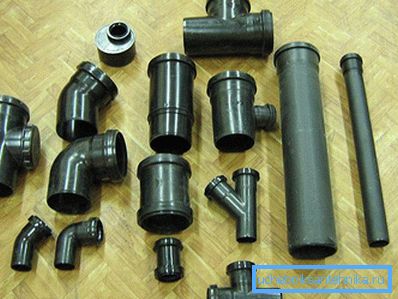

• montáž konektorov a adaptérov.

Pri výbere veľkosti rúrok používaných na inštaláciu sa obyčajne vychádza z nasledujúcich odporúčaní:

• pre toalety a bidety je žiaduce použiť rúry O 110 mm;
• polotovary O 50 mm sú vhodné na pripojenie vaní, umývadiel a sprchovacích kabín;
• na usporiadanie odtokových potrubí budete potrebovať predvalky Ø 110 mm.

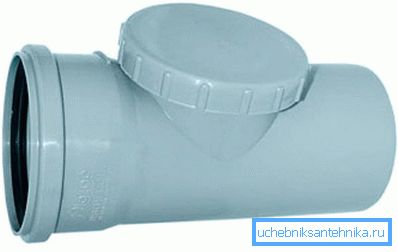

Práca na usporiadaní domácej odpadovej vody začína inštaláciou centrálneho stúpača, ktorý je namontovaný v súlade s predtým pripraveným usporiadaním. Rúry, ktoré sú jej súčasťou, majú zvonček; navyše ich inštalácia by sa mala uskutočňovať v smere od najnižšieho bodu diaľnice smerom k výstupu ventilátora. V priebehu inštalácie sa v stúpačke používajú špeciálne tvarovky, ktoré sa používajú ako revízie, ktoré umožňujú prístup do oblastí so zvýšeným rizikom zablokovania.

Tip! V súlade s požiadavkami SNiP by audity mali byť nainštalované na začiatku stúpačky, v oblasti takzvaných kolená a tiež na konci kabeláže. V prípade, že kanalizačný systém má dlhé priame rezy - revízie sú nastavené v krokoch okolo 10 m.

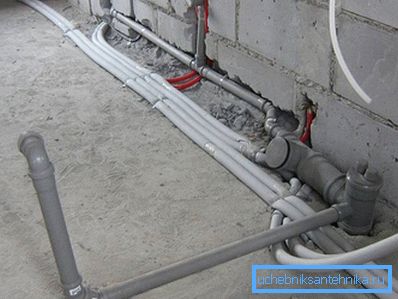

Súčasne sú namontované aj odbočkové vedenia, ktoré sú položené horizontálne.

Montáž odbočných línií

Systém odtokových potrubí sa používa na prepojenie sanitárneho vybavenia, ako je toaleta, vaňa, umývadlo alebo sprcha na centrálny stojan. Je zrejmé, že priemery výstupných otvorov inštalačných zariadení a bodov pripojenia k potrubiu by mali byť rovnaké.

Tip! Na pripojenie rúrok rôznych priemerov je potrebné vopred zakúpiť špeciálne príslušenstvo.

Okrem toho by sa na potrubia mali vzťahovať tieto podmienky:

1. Podľa požiadaviek noriem maximálna dĺžka odbočiek nesmie byť väčšia ako 10 m.

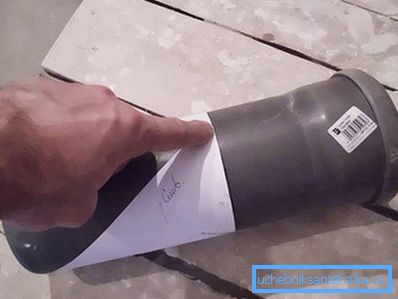

2. Pri montáži potrubia pozdĺž dĺžky sa odporúča použiť pilu na kov, v priebehu práce, s ktorou je rez striktne kolmý na pozdĺžnu os obrobku.
3. Upozorňujeme tiež, že rúrkové ohyby sú položené s miernym skreslením smerom k prietoku. Pre rúry s priemerom 50 mm by mal byť minimálny sklon 3 cm 1 m, zatiaľ čo pri potrubiach s väčším priemerom je táto hodnota 2 cm 1 m.

Pravidlá štýlu

1. Čím väčšia je veľkosť otvoru pripojeného sanitárneho zariadenia, tým je bližšie k stúpačke. Najväčší priemer je, ako je známe, uvoľnenie záchodovej misy pripojenej na najnižší spodný bod kanalizačného kanálu.
2. Stredová stúpačka by nemala mať "kolená" v sekciách umiestnených priamo nad bodmi rezu prietoku.
3. Minimálny sklon rúr musí byť rovnaký ako rozdiel vo výške 3 cm o 1 lineárny meter; zmena sklonu v rámci hraníc stiahnutia nie je však povolená.
4. Kanalizačné potrubia by mali byť kladené s konzistentným nárastom ich priemeru v smere od najvzdialenejšieho hygienického zariadenia k stúpačke.
5. Zásuvky používané v kanalizačnom systéme nesmú byť umiestnené na miestach, kde prechádzajú rúry cez steny a stropy.

V ozdobných boxoch používaných na uzavretie potrubia by mali byť umiestnené špeciálne otvory, ktoré sa nachádzajú priamo oproti revíziám. Takéto usporiadanie vám umožní mať voľný prístup k revíziám, kedy musí byť systém opravený.

Tip! Všetky stúpačky by mali byť vybavené vetracími jednotkami s priamym prístupom do dobre vetranej podkrovnej miestnosti alebo na streche.

Na záver poznamenávame, že správne navrhnuté a zručne inštalované kanalizácie oslobodzujú majiteľa súkromného vidieckeho domu od zbytočných ťažkostí spojených s potrebou pravidelnej údržby a opravy.
