Pvc plastové vlnité rúry pre elektrické práce

Pri vykonávaní vonkajšieho alebo vnútorného pokladania nízkonapäťových a silových káblových sietí je pre bezpečný a neprerušovaný chod dôležité zabezpečiť spoľahlivú ochranu prívodného kábla pred vlhkosťou a mechanickým poškodením.

V tomto prípade je najvhodnejším ochranným prostriedkom flexibilná vlnitá rúrka z pevného polyvinylchloridu, ktorej použitie pomáha pri riešení viacerých problémov naraz.

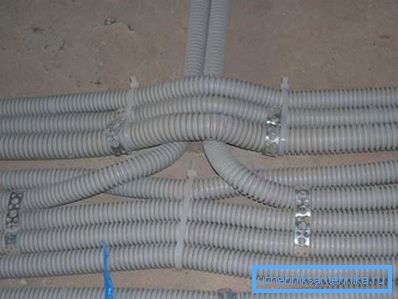

Použitie vlnitých rúr v jednotlivých konštrukciách

Aby sme mali predstavu o správnom fungovaní elektrickej inštalácie, tento článok bude diskutovať o hlavných aspektoch použitia plastových vlnitých rúrok pri kladení domácich káblových vedení.

Takisto tu bude predstavená postupná inštrukcia, ktorá opisuje technológiu kladenia kábla do ochranného zvlnenia s použitím drôtovej sondy.

Technické špecifikácie

Je potrebné hneď poznamenať, že tento typ výrobku bol navrhnutý špeciálne pre kladenie elektrických sietí, preto fyzické vlastnosti a základné technické vlastnosti PVC vlnitej rúrky plne zodpovedajú všetkým stavebným predpisom a predpisom o požiarnej bezpečnosti.

1. Tvrdé PVC nie je absolútne ovplyvnené vlhkosťou a väčšinou korozívnym prostredím odolným voči UV žiareniu, nestárne časom a nedegraduje pod vplyvom ozónu, preto sa dá použiť ako pre interné, tak aj pre externé práce.
2. Rozsah prevádzkových teplôt je v rozmedzí -20 ° C až +80 ° C.
3. PVC je samozhášací materiál., ktorý nepodporuje nezávislé spaľovanie, preto ho možno použiť na inštaláciu elektrických rozvodov v drevených aj v tehlových budovách.
4. Minimálny izolačný odpor pri napätí 500 V je 100 mΩ a index dielektrickej sily je najmenej 2 kV, ktorý umožňuje používať ho v elektrických inštaláciách s napätím do 1000 V.
5. V závislosti od typu potrubia je menovitá odolnosť voči stlačeniu: pre ľahkú sériu 320 N / 5 cm pre ťažkú ​​sériu - 750 N / 5 cm a pre veľmi ťažkú ​​- 1250 N / 5 cm.

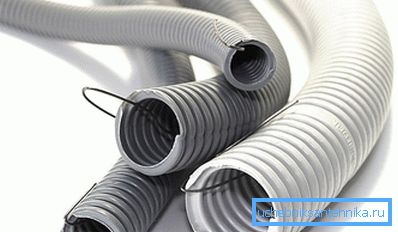

Venujte pozornosť! Vlnitá rúrka sa dodáva do maloobchodného predaja zvinutého vo zvitkoch s dĺžkou od 50 do 200 m a jeho cena závisí predovšetkým od vonkajšieho priemeru. Farba najčastejšie je svetlošedá (RAL 7035), ale existujú aj iné (čierno-oranžové) farby.

Výber priemeru

V individuálnej konštrukcii sa najčastejšie používajú plastové vlnité rukávy s vonkajším priemerom od 16 do 63 mm. Voľba požadovaného priemeru by mala byť vykonaná v súlade s vyššie uvedenou tabuľkou 1 v závislosti od počtu a prierezu používaných drôtov.

Tabuľka 1.

Venujte pozornosť! V súlade s údajmi uvedenými v tabuľke možno konštatovať, že fyzikálne charakteristiky rúrky z vlnitého PVC s hrúbkou 16 mm umožňujú jej použitie na kladenie dvoch alebo troch vodičových drôtov s prierezom 1,5 až 2,5 mm ?.

oblasť použitia

Na základe praxe používania zvlnených objímok v jednotlivých konštrukciách, pri vykonávaní elektrických prác s vlastnými rukami, pre optimálnu voľbu vonkajšieho priemeru, mali by ste dodržiavať nasledujúce pravidlá.

1. Montáž do potrubí elektrickej inštalácie nástenných a stropných svietidiel - D = 16 mm.
2. Pripojenie svetelných spínačov a spotrebičov - D = 20 mm.
3. Umiestnenie káblov v plastových rúrkach medzi elektrickým panelom a rozvodnými skrinami - D = 25 m.
4. Pripojenie hlavného elektrického panela s rozvádzačom - D = 32 mm.
5. Pre penetráciu stropných a medzištandardných stropov je v závislosti od počtu drôtov zvolený priemer potrubia od 40 do 63 mm.
6. Pre kladenie koaxiálnych, optických a telefónnych káblových sietí je možné použiť vlnitú objímku s priemerom od 16 do 25 mm.

Technológia pokladania

Najčastejšie sa vyrába plastová vlnitá objímka pomocou sondy, t. J. Tenkého elastického kovového drôtu, ktorý sa nachádza vo svojom vnútornom lúči po celej dĺžke.

Prítomnosť sondy výrazne urýchľuje elektrickú prácu a zjednodušuje utiahnutie kábla v pružnej vlnitej rúrke.

1. Pred utiahnutím kábla zmerajte potrebné množstvo zvlnené puzdro a opatrne ho odrežte bez toho, aby ste prerušili kábel sondy.
2. Na mieste rezu rozpustite konce zvlnení v rôznych smeroch a rozrežte drôt pomocou rezačov drôtov, ohýbajte ich konce mimo okrajov rúrky a zabráňte tomu, aby padali dovnútra.

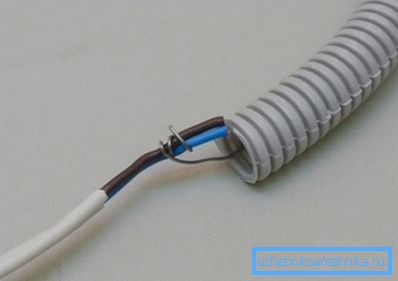

3. Pripojte elektrický kábel na jeden koniec sondy, vyrovnajte objímku a pri hladkom pohybe cez drôt pevne dotiahnite drôt do vlnitej rúrky.

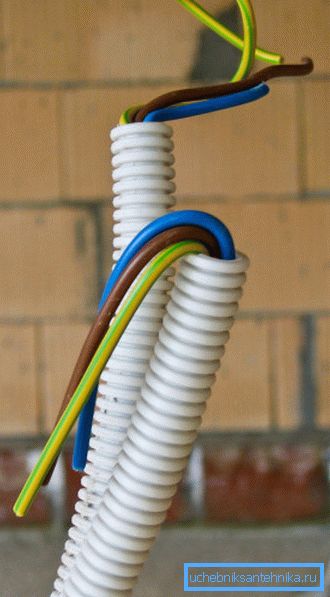

4. Upevnite konce drôtu pomocou uzlov alebo plastových svoriek mimo zvlnené puzdro, ktoré zabraňujú prepadu vnútorného lúmenu.

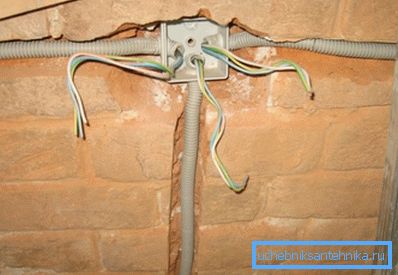

5. Umieste plastové potrubie s káblom dotiahnutým do tohto komína alebo ho upevnite na stenu pomocou špeciálnych plastových držiakov.

záver

Po prečítaní tohto článku je zrejmé, že používanie flexibilných plastových vlnitých rúrok je univerzálnym spôsobom pre kladenie káblových komunikácií pri konštrukcii budov z akýchkoľvek materiálov. Pre viac informácií si môžete pozrieť video v tomto článku alebo si prečítať podobné materiály na našej webovej stránke.
