Profilové potrubie: ako určiť kvalitu zakúpeného kovu podľa

Tvarovaná trubica je vnútorná dutá kovová časť, ktorá má štvorcový, obdĺžnikový alebo iný prierezový tvar (s výnimkou kruhového tvaru). Tento typ kovu je široko používaný v modernej konštrukcii pre inštaláciu rôznych zložitostí konštrukcií.

Na výpočet rôznych inžinierskych parametrov je potrebné zistiť presnú hmotnosť bežného metra tvarovanej rúrky. Pokyny uvedené v tomto materiáli podrobne vysvetlia, ako určiť rôzne technické vlastnosti týchto častí.

Spôsob určenia hmotnosti profilovaného kovu

Prečo potrebujete poznať tento indikátor

Hmotnosť profilového potrubia je jednou z vlastností, ktorou môžete určiť kvalitu nakúpeného tovaru. Bežný metr kovového valca vyrobený podľa GOST obsahuje určité množstvo materiálu, pretože hmotnosť bude v plnej miere zodpovedať hodnote uvedenej v tomto regulačnom dokumente (toto tvrdenie platí aj pre použité diely).

V opačnom prípade dochádza k narušeniu technologického procesu, ktorý môže počas prevádzky spôsobiť poruchy kovových konštrukcií.

Druhým dôvodom, prečo je potrebné určiť, koľko je profilované potrubie, je vypočítať technické parametre hotových konštrukcií.

Keď poznáte množstvo častí, skúsený inžinier alebo architekt môže vypočítať:

• zaťaženia, ktoré bude použitá časť odolávať pri použití v kovových konštrukciách;
• zaťaženia, ktoré sama vynakladá na iné prvky budovy alebo štruktúry.

A naopak, s nápadom, koľko metrov tvarovaného potrubia je v tonách, je možné vypočítať množstvo materiálu potrebného na konštrukciu.

Venujte pozornosť! Pri výpočte konečnej hmotnosti kovových konštrukcií je potrebné vziať do úvahy hmotnosť ďalších častí, ktoré zahŕňajú napríklad krabicový systém pre tvarované rúry a iné podobné tvarovky.

Parametre ovplyvňujúce tento indikátor

Hmotnosť profilového potrubia závisí v prvom rade na tom, koľko kovu a akú značku potrebuje na dosiahnutie.

Preto sú faktory, ktoré ovplyvňujú hmotnosť:

• konfigurácia prierezu - štvorcový, obdĺžnik a tak ďalej;
• šírka strany - väčšie položky očividne vážia viac zo zrejmých dôvodov;
• hrúbka steny - čím viac je tento parameter, tým ťažší bude detail;
• hustota materiálu - hliník, ako je známe, je menej hustý ako uhlíková oceľ, takže hmotnosť jedného metra profilovej rúrky z neho bude menšia.

Vypočítajte hmotnosť hotového výrobku

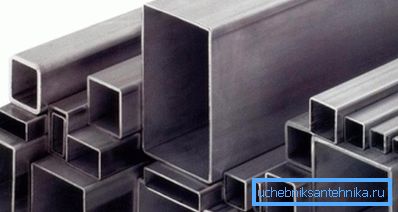

Na výrobu kovových konštrukcií sa najčastejšie používajú tvarované obdĺžnikové profily. V závislosti od veľkosti budúcej budovy alebo konštrukcie sa používajú prvky s šírkou od 20 do 100 milimetrov alebo viac (pozri tiež článok Obdĺžniková trubica Profil - rozmery a vlastnosti).

Prirodzene, ich hmotnosť možno nájsť v príslušných budovách.

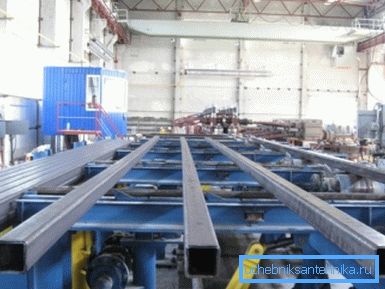

V praxi však tento ukazovateľ nie je vždy rovnocenný normatívnemu, pretože je ovplyvňovaný ďalšími faktormi, ktoré vznikajú vo výrobnom procese:

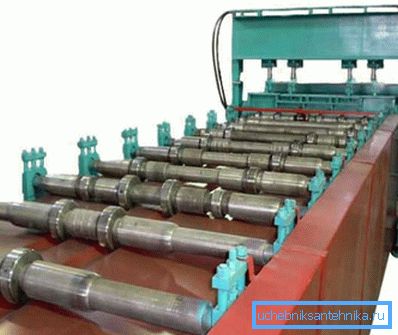

• aký typ valcovacieho stroja bol použitý;
• aké množstvo nečistôt tvorí zliatina používaná na výrobu kovu;
• aké boli podmienky prostredia (teplota, vlhkosť) v čase výroby a tak ďalej.

Venujte pozornosť! Malá odchýlka hmotnosti jedným alebo druhým smerom nie je dôkazom manželstva. Taktiež cena výrobkov nezávisí od toho.

GOST umožňuje určitým kvótam pre výrobcov. V tomto rámci je hodnota, ktorú definujete.

Pre výpočet inžinierskych indikátorov vyrobených kovových konštrukcií, bez ohľadu na prítomnosť sprievodných a regulačných dokumentov, je potrebné vypočítať potrebné parametre vlastnými rukami.

Ak to chcete urobiť, nastavte nasledujúce parametre:

• dĺžka získaných profilových častí;
• hrúbka steny;
• šírka strán.

Získané hodnoty sa nahradia nasledujúcim vzorcom:

Mn = S * 2 * (A + B) * p, kde:

• Mp je hmotnosť na meter v kilogramoch;
• S - hrúbka steny v metroch;
• A a B - šírka strán v metroch;
• P je hustota materiálu, z ktorého sa vyrába produkt (7,86 g / cm3 pre oceľ).

Vypočítajte množstvo použitého materiálu

Pri vyššie popísanej metóde sa hmotnosť produktu stanovila vynásobením objemu použitého materiálu na vytvorenie potrubia jeho hustotou.

Pozrime sa podrobnejšie ako určiť hodnotu prvého faktora v tomto vzorci.

Existuje niekoľko spôsobov, ako to urobiť:

• určením rozdielu medzi objemom celokovovej tyče, ktorou je rúra a objem vnútorného (prázdneho) priestoru;
• výpočtom objemu plochého plechu, z ktorého bola tvarovaná časť následne vyrobená;
• zhrnutím objemu každej strany výrobku (to bolo vykonané v predchádzajúcej časti).

Zastavme sa na prvej metóde:

1. Vezmeme malý kúsok dielov, ktorých hmotnosť musíme určiť.
2. Zmerajte dĺžku tohto dielu.
3. Určte vonkajšie rozmery a rozmery vnútorného priestoru (v priečnom projekte).
4. Následne vynásobíme všetky hodnoty pre vonkajšiu a vnútornú časť.
5. Potom musíte odpočítať druhú hodnotu od prvej hodnoty a nakoniec získať objem kovu, ktorý bol použitý na výrobu nakúpeného produktu.
6. Nakoniec sa výsledná hodnota objemu nahradí vyššie uvedeným vzorcom.

Druhá cesta je nasledovná:

1. Meria sa hrúbka steny. Táto hodnota je konštantná pre výrobok, pretože zvárané profily sú vyrobené z plechu.
2. Nastavte vonkajší obvod prierezu meraného produktu.
3. Potom musíte vynásobiť hrúbku, obvod a dĺžku obrobku. Získajte sumu vynaloženú na výrobu kovového valcovaného materiálu.

Venujte pozornosť! Posledne uvedená metóda nie je absolútne vhodná na stanovenie množstva materiálu vynaloženého na výrobu profilovaných výrobkov valcovaním. V tomto prípade tvrdenie, že hrúbka steny je rovnaké v celom produkte, nezodpovedá pravde, a preto budú výpočty nesprávne.

záver

Napriek tomu, že hmotnosť profilovaných rúr je špecifikovaná v regulačných dokumentoch a sprievodnej dokumentácii, je potrebné ju dodatočne určiť sami. Len potom môžeme zaručiť, že výpočty hmotnosti a pevnosti kovových konštrukcií, ktoré sú postavené, budú správne (pozri tiež článok Oceľové rúry - typy a vlastnosti).
